Proteus软件仿真使用指南

时间:2025-06-02    作者:游乐小编

proteus是一款专门针对单片机及其外围电路进行仿真的工具软件。对于预算有限的人来说,这款软件非常实用,因为它允许用户无需购置实际设备,只需在电脑上就能实现高效的仿真过程。

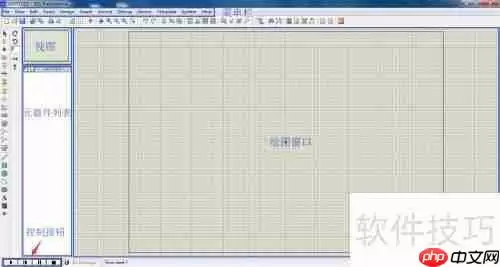

当启动Proteus软件之后,可以看到主界面,右侧是绘图区,左侧则是缩略视图窗口,下方则依次排列着元件库和控制按键。

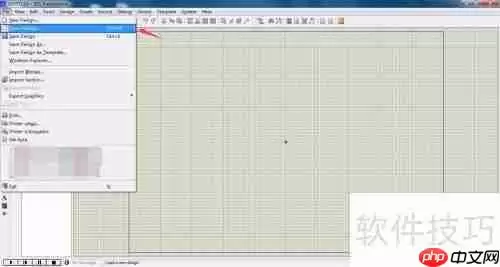

点击菜单栏里的“File”,从弹出的菜单中选取“Open Design”(打开设计)。此处所用的设计图纸已经事先准备妥当,后续步骤都将基于此示例展开。

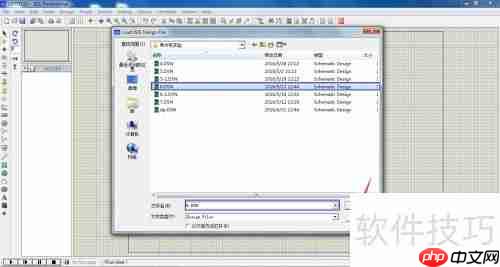

接下来要从文件夹里挑选DSN类型的文档,这类文件正是Proteus软件默认支持的一种格式。

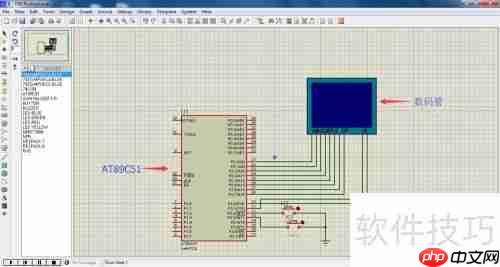

文件打开之后,绘图区就会显示出之前创建好的图形,其中右侧部分展示的是数码管,而左侧则是AT89C51单片机。

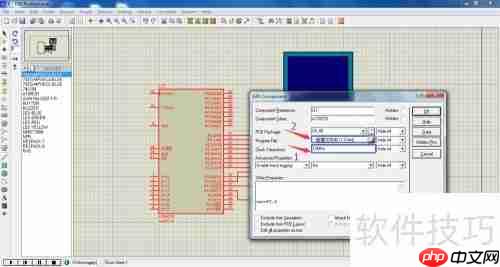

双击绘图区内的AT89C51单片机图标,将会出现配置窗口。依据硬件的具体规格,把时钟频率设定为12MHz,并且指定Program File(即程序的HEX文件形式),这样就完成了基本设置。

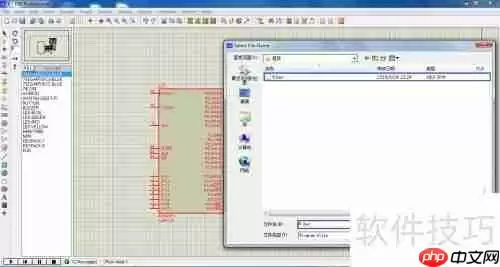

在这一步骤中,我们将采用六点Hex文件来进行加载操作。

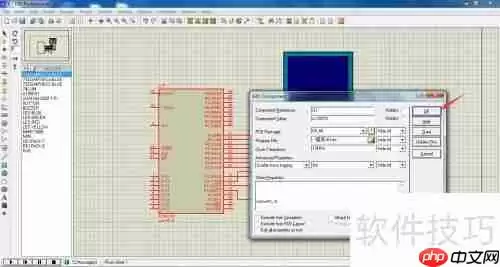

返回到小窗口后,其余参数可以根据实际情况进行微调,一般情况下使用默认值就可以满足需求了,最后确认即可。

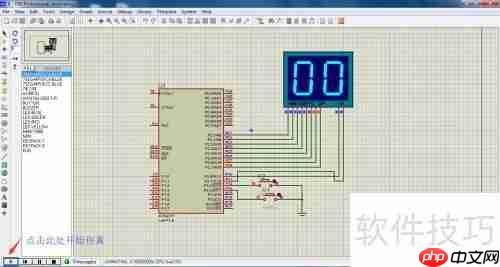

完成所有设置之后,就可以启动仿真了,点击左下角的小三角符号,这时绘图区里的数码管就会点亮。

如果想要暂停仿真,可以点击左下角的两条竖线图标,这样一来,绘图区中的数码管也会停止工作,但显示的数值会保持不变。

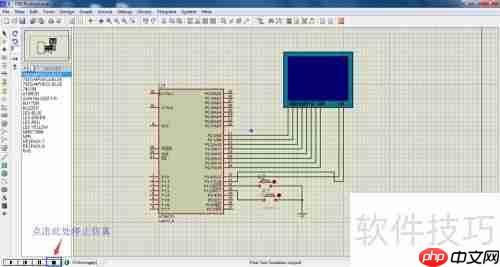

想要结束整个仿真过程的话,只需要按下左下角的实心方块按钮,那么绘图区内的数码管便会熄灭。
