防火门监控系统：保障建筑安全的关键技术

防火门监控系统分为常开和常闭两种类型。

1、 防火门状态实时监控设备

2、 名称主要技术参数表

3、 电源参数：输入交流220V/50Hz，输出直流24V。

4、 通信接口可选配RS485总线、CAN总线或二总线。

5、 通信监控容量不超过四千零九十六。

6、 通信总线采用RVSP2*2.5m㎡总线线材。

7、 耗电仅三瓦

8、 绝缘电阻大于1000兆欧姆

9、 工频耐压两千伏

10、 环境条件：温度-15℃至+55℃，相对湿度不高于93%。

11、 报警开关量输出为无源干接点，规格DC24V/5A。

12、 防护等级达到IP30标准

13、 海拔高度不超过3500米（特殊需求可定制）。

14、 显示模式：LCD图形显示

15、 壁挂式安装方法

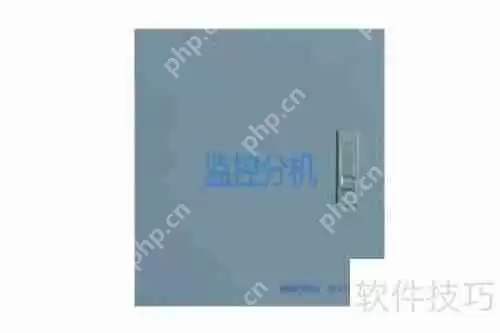

16、 名称

17、 型号为ZQ1701-G1的设备

18、 区域分机主电源：输入交流220V/50Hz，输出直流24V。

19、 通信接口支持CAN总线和二总线，可选配。

20、 监控通信容量：常闭防火门不超过200点，或常开防火门不超过64路。

21、 通信传输距离不超过3000米。

22、 接收到消防联动信号后，联动功能将按设定关闭指定区域的常开防火门。

23、 通信总线采用RVS P2*2.5mm?线材。

24、 绝缘电阻大于1000兆欧姆

25、 工频耐压两千伏

26、 环境条件：温度-15℃至+55℃，相对湿度不高于93%。

27、 采用通信传输方式，将防火门现场控制装置连接，采集信号经总线传送至监控器。

28、 防护级别IP30

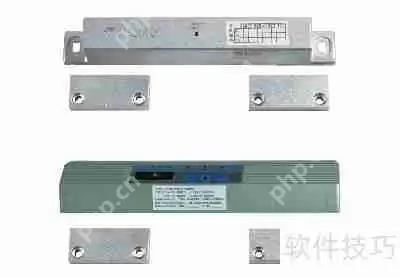

29、 海拔高度不超过3500米，特殊情况可定制。

30、 壁挂式安装方式

/>

31、 防火门现场控制装置

32、 智能型防火门现场控制装置产品名称

33、 型号包括ZQ1701-F/C1、ZQ1701-F/C2、ZQ1701-F/D1和ZQ1701-F/D2，具体参数与功能各有不同，请根据需求选择适合的型号。

34、 控制方式：单扇常开、双扇常开、单扇常闭、双扇常开闭防火门。

35、 包含1个防火门门磁开关与监控模块，以及2个防火门门磁开关和监控模块的组合，具体为1个和2个的搭配使用。

36、 工作电压为直流24伏特

37、 二总线RVSP2*2.5m㎡（通信总线）采用总线形式连接。

38、 防火门状态（开启、关闭、故障）信号采集，反馈至监控器。接收消防联动信号后，联动电动闭门器关闭防火门。

39、 两线通信接口

40、 防火门门框安装位置

41、 安装方式：固定式

42、 办公氛围好

43、 温度范围：-20℃至55℃，相对湿度不高于93%，海拔不超过3500米。

44、 远离灰尘、腐蚀性气体、爆炸性气体、易燃气体、结露和海水的侵蚀。

45、 额外的功能

46、 火灾发生时，红外感应会检测防火门人员出口状态，并将信息反馈给防火门监控器。

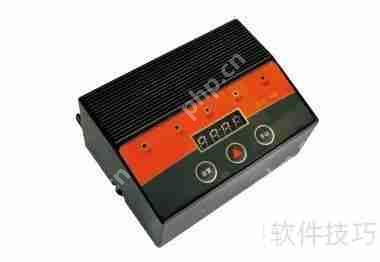

47、 防火门未关闭或出现故障时，现场将发出语音提醒。

/>

48、 防火门现场控制装置

49、 标准型防火门现场控制装置

50、 型号为ZQ1701-F、ATL909-F/B的产品已准备好。

51、 监控模块：常开式与常闭式防火门的控制模式。

52、 单/双门监控回路

53、 LED显示屏，呈现数码显示效果。

54、 电源接口采用DC24V集中供电方式

55、 通信接口为RS485总线，支持选配。

56、 总线线材：四芯配置，电源总线为RVV2*2.5mm?，通信总线为RVSP2*2.5mm?。

57、 通信总线距离最长为1200米，支持定制加长。

58、 壁挂式安装方式

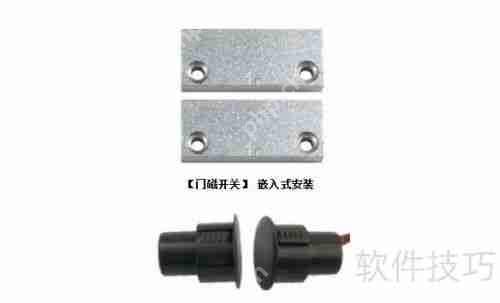

59、 尺寸为宽110毫米、高80毫米、厚50毫米。

60、 机身采用防燃材料制成。

/>

61、 门磁开关

62、 门磁开关设备，适用于常开或常闭式防火门安装使用。

63、 型号为ZQ1701-F-M的产品

64、 实时监测防火门开闭状态，确保功能正常。

65、 连接方式为非线性磁控感应

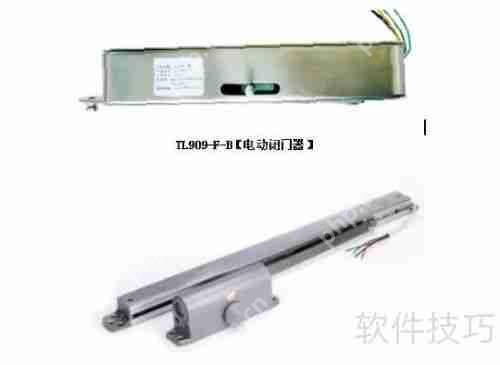

66、 工作温度范围：零下20℃至零上55℃。

67、 门框与门上均可安装。

/>

68、 名称：ZQ1701-F-BC1智能型一体式联动电动闭门器

69、 电动闭门器（适用于常开式防火门）设备

70、 型号：TL909-F-B/TL909-F-BC1

71、 工作电压为DC24V，瞬间工作电流及正常工作电流均不超过80mA。

72、 得电关门，失电亦关门。

73、 防火门缓冲关闭，运行平稳。

74、 使用寿命超过十万次

75、 信号反馈功能正常

76、 工作温度范围：零下20℃至55℃。

77、 门的关闭方向可左右调整。

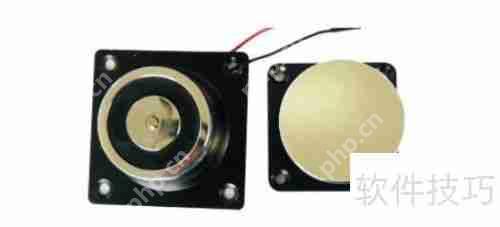

78、 工作方式：联动控制关门

79、 背面门框与门上均可安装。

/>

80、 电磁释放器

81、 设备名称：电磁释放器，适用于常开式防火门。

82、 型号为ZQ1701-F-X的设备

83、 直流24伏特工作电压，电流不超80毫安。

84、 火灾联动时，释放器断电以开启防火门。

85、 通电时门常开，断电后门关闭。

86、 吸力大于等于600N

87、 防护等级达到IP30标准

88、 支持墙面与门上安装方式。

/>
