在高清网络视频监控系统中，客户常反馈画面延时或卡顿。这虽有多重原因，但多数是由于交换机配置欠佳，导致带宽不足所引起的问题。

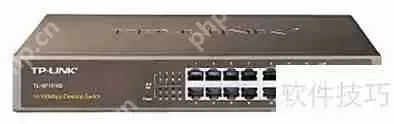

1、 如何选择接入层交换机：
2、 接入层交换机连接前端高清摄像机与汇聚交换机。按720P摄像头4M码流计算，一台百兆口接入交换机最多能连接多少路720P网络摄像机？
3、 实际使用中，交换机的带宽通常只能达到理论值的50%-70%。以百兆接口为例，其实际带宽约为50M-70M。若每路720P网络摄像机占用4M带宽，则12路摄像机共需48M带宽，理论上可满足需求。然而，由于动态编码可能导致码流峰值超出4M，同时为保证带宽冗余，设计时需留有余量。因此，建议百兆接入交换机最佳接入量不超过8台720P摄像机，超过8台时，推荐改用千兆接口以确保稳定运行。
/>
4、 汇聚层交换机如何选择？

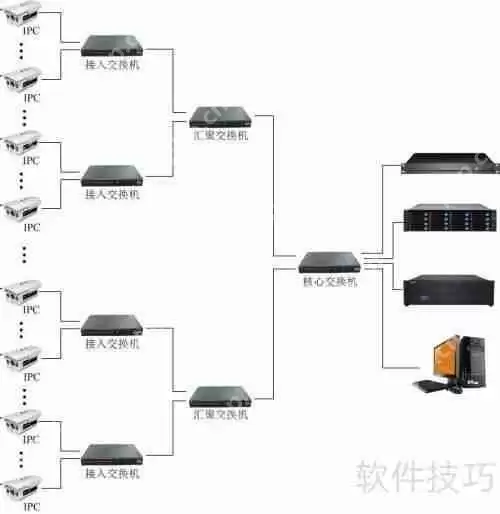

5、 汇聚层交换机通常下联接入层交换机，上联监控中心核心交换机。一般建议选择带有千兆上联口的二层交换机作为汇聚交换机。
6、 仍以720P网络摄像机4M码流为例，每台接入层交换机连接6台摄像机，汇聚交换机下联5台接入层设备。由此，汇聚交换机总带宽为4M×6×5=120M。故汇聚交换机与核心交换机的级联口需选择千兆接口。
/>
7、 如何选择核心层交换机：
8、 核心层交换机向下连接汇聚层交换机，向上连接监控中心的视频监控平台、存储服务器和数字矩阵等设备，是高清网络监控系统的关键部分。选择核心交换机时，需重点考虑系统带宽容量。如果核心层交换机配置不当，将导致视频画面无法流畅显示。因此，监控中心应选用全千兆口核心交换机。若监控点位较多且需要划分VLAN，则建议选择支持三层功能的全千兆口核心交换机，以满足更高需求。
/>
/>
9、 背板带宽：

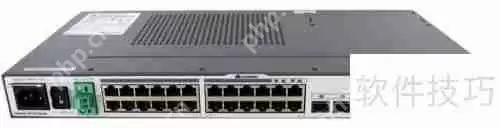

10、 背板带宽计算公式为：端口数量×端口速率×2=背板带宽。以华为S2700-26TP-SI为例，此交换机包含24个百兆端口和2个千兆上联端口，其背板带宽为24×100×2÷1000+2×1000×2÷1000=8.8Gbps。
11、 数据包转发速率：
12、 包转发率的计算方式如下：满配千兆端口数×1.488Mpps + 满配百兆端口数×0.1488Mpps = 包转发率（其中，一个千兆端口在64字节小包时理论吞吐量为1.488Mpps，百兆端口为0.1488Mpps）。以华为S2700-26TP-SI为例，这款设备包含24个百兆端口和2个千兆上行端口。按照公式计算，其包转发率为：24×0.1488Mpps + 2×1.488Mpps，最终结果为6.5472Mpps。
