想了解如何在autocad 2007中画图和创建块吗？iefans小编将为大家详细介绍autocad 2007的画图和建块步骤，有兴趣的朋友们快来看看吧！

操作步骤

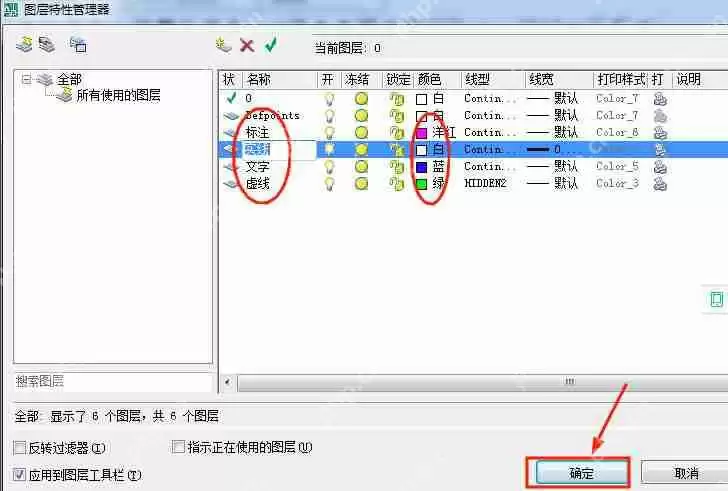

1、启动AutoCAD 2007软件，选择“AutoCAD经典模式”，首先设置好图层，以便后续画图时区分虚线、实线、颜色等，如图所示；

2、图层设置完成后，开始画图，熟悉工具栏中各工具的功能，例如画出如图所示的图形；

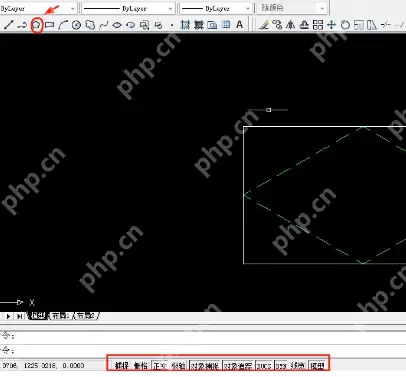

3、使用直线工具绘制一个57.5*100的矩形；

4、在矩形内绘制多边形，利用多边形工具、对象捕捉、对象追踪、中心点和正交等功能，如图所示；

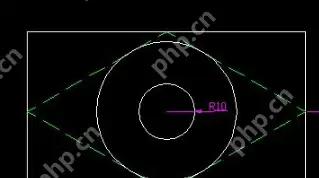

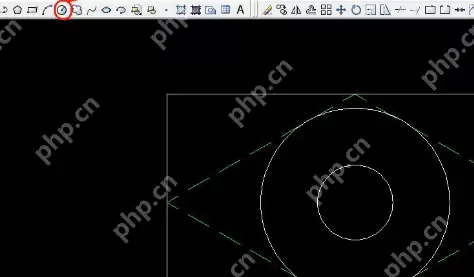

5、接着在多边形内绘制一个与其内切的圆，圆心相同，半径为10的小圆，使用工具栏中的画圆工具，如图所示；

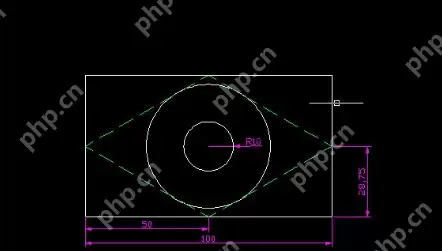

6、完成基本形状后进行标注，首先标注半径为10的小圆，使用标注工具，如图所示，然后对矩形进行标注，同样使用直线标注工具，如图所示完成绘图；

AutoCAD 2007相关攻略推荐:

如何在CAD中绘制弧形箭头引线？绘制弧形箭头引线的方法介绍

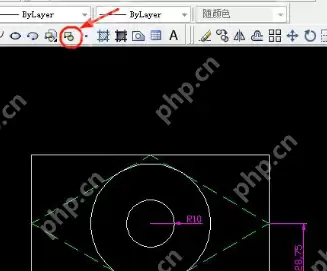

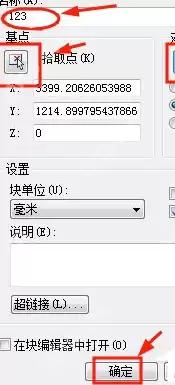

7、创建块，从工具栏中选择“创建块”工具，点击后会弹出一个窗口，输入图形名称，点击“拾取点”和“选择对象”完成操作后，点击“确定”并保存到指定位置。

您喜欢IEfans小编为您带来的AutoCAD 2007画图和建块方法吗？希望这些内容对您有所帮助！更多相关内容请关注PHP中文 。
