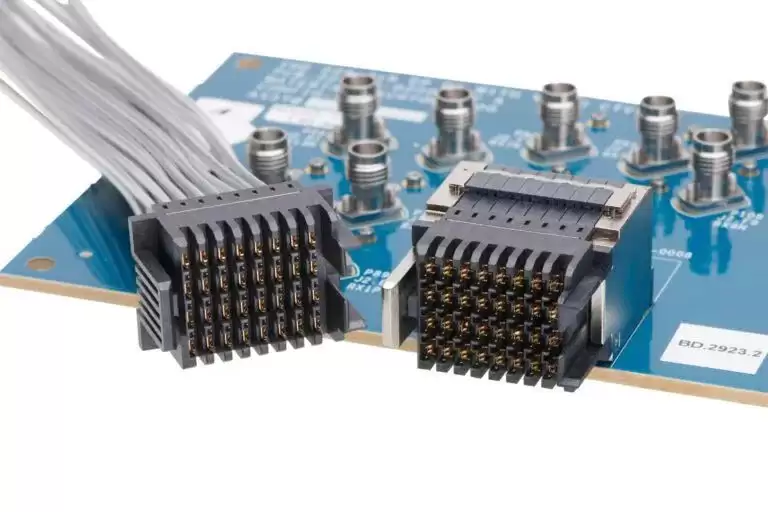

# 高速连接解决方案：为224 Gb/s-PAM4人工智能数据中心赋能 随着人工智能（AI）和机器学习（ML）应用对复杂计算能力、海量存储容量和无缝连接的要求不断攀升，电子元件之间高速、高效的通信已成为支撑数据中心高效运行的核心。为了满足这一需求，新型人工智能数据中心架构必须采用先进互连技术，支持高达224 Gb/s-PAM4的数据传输速率。本教程将从背景挑战、关键技术、高速板对板连接器详解及整体解决方案等维度，为您全面解析这一前沿技术。 --- ## 一、背景与挑战：为何需要224 Gb/s-PAM4？ AI/ML应用需要实时处理海量数据集（文本、视频、音频、图形等），并以极低延迟做出响应。传统数据中心架构已难以跟上加速的性能要求。为此，架构师必须扩展系统结构，采用PAM4调制的224 Gb/s数据传输速率。 ### 从112G到224G：不仅仅是“带宽翻倍” 虽然112 Gb/s-PAM4信号技术曾被视为重大突破，但实现224 Gb/s面临更严峻的物理挑战： - **信号完整性**：更高频率信号更容易衰减，需保持无失真传输。 - **电磁干扰 (EMI)**：高速信号产生更多噪声，需加强屏蔽与布局优化。 - **热管理**：更高功耗器件需要更强大的散热策略。 - **空间限制**：在不断缩小的空间中挤出更多连接性和容量。 > **小提示**：224G设计必须从系统级考虑电气通道的物理问题，并通过共同开发方式确保组件、硬件、架构、连接、机械完整性和信号完整性之间的互操作性。 --- ## 二、关键技术：支撑224G的先进连接解决方案 为了应对上述挑战，一系列前沿互连解决方案应运而生，包括：高速板对板连接器、下一代电缆、背板以及近ASIC连接器对电缆解决方案。它们共同运行速度高达224 Gb/s-PAM4，为新型数据中心设计奠定基础。 ### 核心原则：协同设计与系统级优化 实现224G并非简单升级组件，而是需重新设计人工智能数据中心。这要求整个生态系统进行新层次的行业合作与共同开发，确保所有组件之间无缝的电气连接，防止性能瓶颈。 --- ## 三、高速板对板连接器详解 ### 3.1 作用与优势 高速板对板连接器负责在GPU、翻跟斗和其他组件之间实现快速数据交换，显著提升AI数据中心效率。它们在处理器、内存模块和其他关键元件之间提供不间断通信，并必须具备以下特性： - 弹性：承受振动、温度波动、冲击和物理处理等环境压力。 - 高数据传输速率：支持复杂计算任务，尤其利于训练和推理任务的及时数据处理。 - 信号完整性：准确、无失真传输数据，对医疗设备、航空航天等可靠性要求极高的应用至关重要。 - 灵活堆叠高度：例如混合匹配2.5毫米和5.5毫米连接器，可微调堆叠高度以获得最佳性能，同时节省PCB空间。 > **常见问题**：如何选择板对板连接器的堆叠高度？ > **答案**：根据实际空间约束和信号路径长度需求。通常，更低的堆叠高度有助于缩信息号路径、减少损耗，但可能受限于组件厚度；更高的堆叠高度适用于需要更大散热空间或跨层连接的场景。建议参考连接器厂商提供的仿真数据和推荐配置。 ### 3.2 典型产品：Mirror Mezz Enhanced 高速夹层连接器 Molex推出的Mirror Mezz Enhanced是一款支持224 Gb/s-PAM4的高速夹层板对板连接器，具有以下特点： - 提高阻抗容限，减少串扰。 - 保持行业领先的密度。 - 可互换雌雄同体设计：交叉配接形成5mm、8mm和11mm的超低和中等堆叠高度。 - 高效率布局：在相同占地面积内，两个连接器可组合成三种不同配置，而传统设计需要六个连接器。 - 优化结构：通过交错插针位置和插入成型工艺，确保更高速度下的精确位置和公差。 --- ## 四、其他关键连接解决方案：背板、近ASIC与I/O系统 除了板对板连接器，Molex还提供一套完整的224G端到端创新解决方案系列，包括： ### 4.1 Inception 无性别背板系统 - 设计理念：从电缆优先角度出发，支持可变间距密度。 - 优势：最佳信号完整性，易于集成多种系统架构，提供更大的应用灵活性。 > **小提示**：背板系统采用“无性别”设计，可降低配接应力，提升长期可靠性。 ### 4.2 CX2 Dual Speed 近ASIC连接器到电缆系统 - 支持224 Gb/s-PAM4传输。 - 配接后提供螺钉啮合、集成应力消除功能、可靠的机械擦拭和完全受保护的“防拇指”配接接口，确保长期可靠性。 ### 4.3 OSFP 1600 与 QSFP 系列I/O解决方案 - **OSFP 1600**：包括SMT连接器和保持架、BiPass、DAC和AEC解决方案，每通道224 Gb/s PAM4，总速度可达1.6T/连接器。 - **QSFP 800 / QSFP-DD 1600**：同样提供升级功能，每通道224 Gb/s-PAM，每连接器聚合速度可达1.5T。 ### 4.4 “盒到盒”扩展能力 这一系列高速连接器共同支持双连接器电缆背板、三连接器和四连接器系统，实现多个机箱之间的互联，每个部分都经过速度和机械坚固性优化。 > **常见问题**：这些连接器是否兼容现有112G系统？ > **答案**：多数224G连接器向下兼容112G，但实际性能可能受限于系统整体设计。建议在部署前与厂家确认具体电气参数和兼容性列表，例如Molex的Mirror Mezz Enhanced可向后兼容某些112G应用。 --- ## 五、总结与展望 随着AI数据中心对计算能力和连接速度的要求不断飙升，224 Gb/s-PAM4已不再是概念，而是现实中的关键技术。从高速板对板连接器（如Mirror Mezz Enhanced）到背板、近ASIC电缆系统及I/O解决方案，这些先进的互连产品共同克服了信号完整性、EMI、热管理和空间限制等挑战。 未来，架构师需继续拥抱系统级协同设计，与生态链合作伙伴共同开发，以充分利用224G技术重新定义数据中心架构。只有这样，才能确保组件、硬件、架构、连接之间的完美互操作性，迎接下一代AI应用的爆发式增长。
