YOLO11下水管道六类缺陷检测从数据标注到云上训练实践

类型：热点整理2026-07-24

基于100张管道图像，采用LabelStudio标注六类缺陷，并利用YOLO11模型进行训练，完成了从数据准备、标注、云上训练到评估的完整流程，同时通过版本管理与数据回流实现了模型的迭代优化。

基于 YOLO11 的下水管道六类缺陷检测：从数据标注到云上训练实践

城市地下管网的巡检维护，是保障城市运行安全的关键环节。管道内部的变形、沉积、错口等缺陷若未能及时发现，轻则引发堵塞渗漏，重则导致路面塌陷，不仅维修成本高昂，还埋下巨大安全隐患。传统人工目视检测效率低下且主观性强，尤其在恶劣环境下，人工作业难以持续。因此，借助计算机视觉技术，特别是目标检测模型，从管道内窥视频或图像中自动识别多种缺陷，辅助巡检人员快速定位问题区域，已成为行业发展的自然趋势。本文围绕一个包含六类典型管道缺陷的数据集，系统介绍从数据准备、标注、训练到评估的完整工程化流程。此外，本文所阐述的实践思路可无缝迁移至云上环境，实现数据存储、版本管理与训练任务的集中管控。

业务场景与问题定义

在排水管网、工业管廊或地下隧道等场景中，管道内壁因长期使用、地质变动或施工不当，常出现各类异常。本数据集聚焦六种常见管道缺陷类型：Deformation（变形）、Deposition（沉积）、Disconnect（脱节）、Misalignment（错口）、Obstacle（障碍物） 和 Rupture（破裂）。这些缺陷在视觉上各具特征：变形通常表现为管道截面形状不规则，肉眼可辨；沉积则是管道底部堆积的泥沙或杂物，呈现为块状堆积；脱节指两段管道连接处完全分离，类似被拉断；错口表现为接口处横向或纵向偏移，无法对齐；障碍物包括树根、石块等侵入物；破裂则直观呈现为管壁上的裂缝或破损。目标检测模型的任务是从包含这些潜在缺陷的图像中，准确输出每个缺陷的位置（边界框）和类别。这就要求训练数据覆盖不同光照、角度和严重程度的样本，同时模型需具备足够的泛化能力，以应对实际巡检中复杂多变的管道内部环境。简言之，模型必须拥有丰富的“视觉经验”，而非仅依赖固定模式。

数据集说明（来源：数据集说明表）

本次实践使用的数据集来自一个整理好的下水管道六类缺陷样本集合。原始素材经过筛选，最终选取100张具有代表性的图片，统一存放在label_studio_importoss_selected_100目录中。该目录除图片外，还包含用于导入标注平台的JSON文件及标注界面配置文件。数据集基本信息如下：

图片数量：100 张
标注类别：Deformation、Deposition、Disconnect、Misalignment、Obstacle、Rupture，共 6 类
Label Studio 任务数量：100 个（每张图片对应一个标注任务）
数据来源：原始视频素材经过抽帧和筛选得到，并附带一份用于预览的视频文件

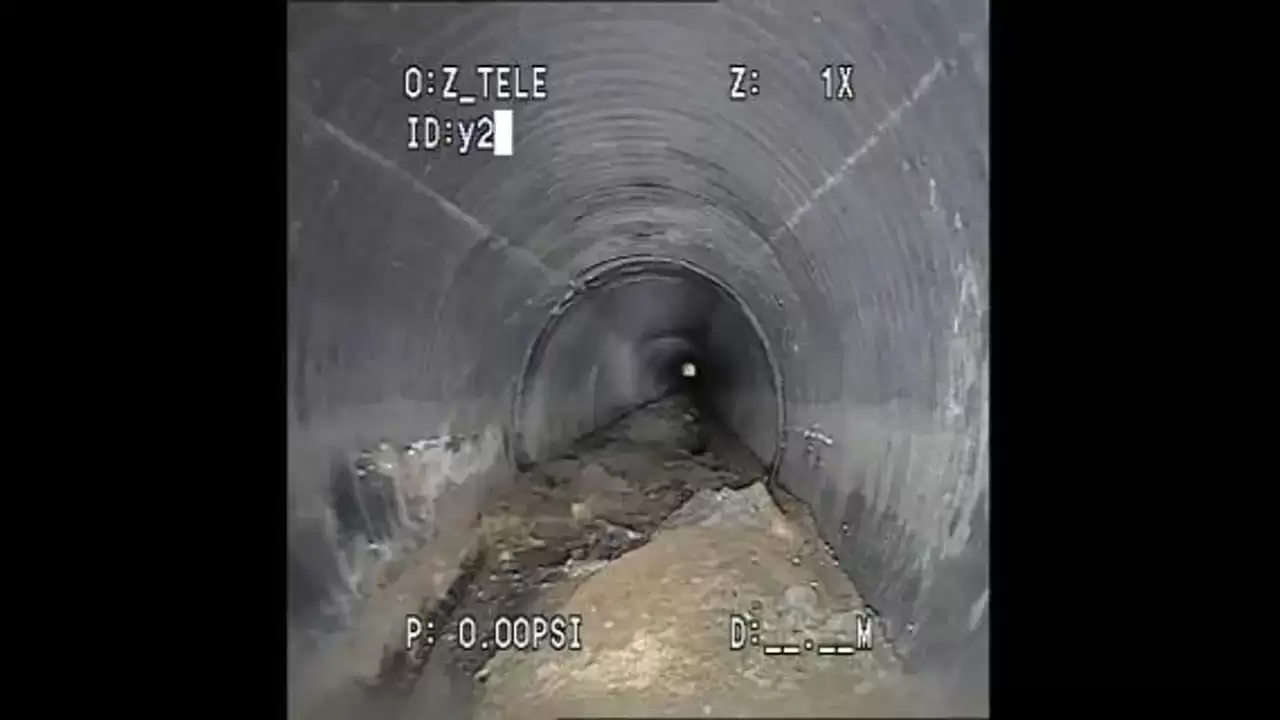

该数据集规模较小（100张图片），更适合用于验证模型训练流程、算法原型开发或教学演示。若需投入生产环境，建议在此基础上大幅扩充样本量，并增加不同管道材质、光照条件及缺陷严重程度的图像，以提升模型的鲁棒性。以下为样本抽帧展示，反映管道内部典型的巡检画面：

数据标注与版本管理

高质量标注是模型训练的基础，其重要性不言而喻。本实践推荐使用Label Studio进行标注，它支持图像目标检测任务的多人协作，并能方便地导出COCO、YOLO等多种格式，操作便捷。

标注流程设计

导入数据：将100张图片及对应的JSON配置文件导入Label Studio项目。
定义标签：在项目中预先设定好六类缺陷标签。
执行标注：标注员为每张图片中的缺陷区域绘制边界框，并选择正确类别。若一张图片包含多个缺陷，需逐一标注。
质量复核：复核人员检查标注框的准确性、类别匹配度及是否有遗漏，确保标注质量达标。

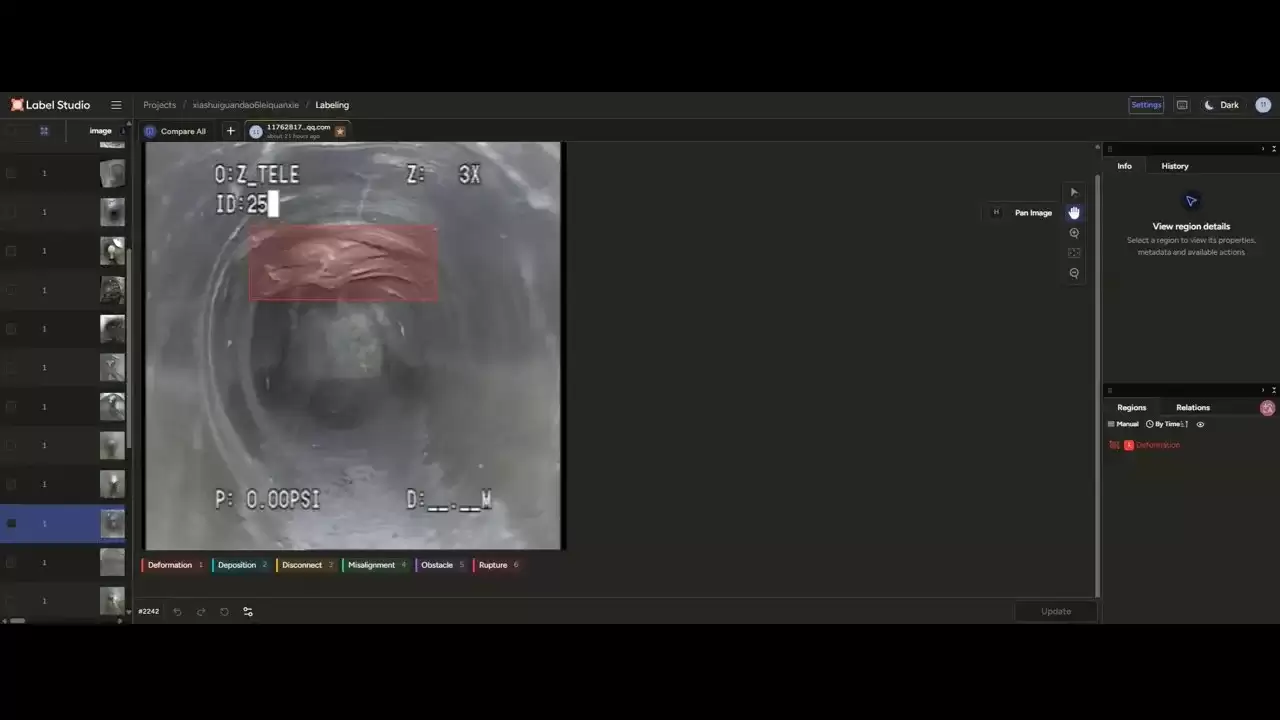

以下为Label Studio标注界面的示例截图：

云上存储与版本管理建议

在云上实践时，可将原始图片、标注结果（如JSON或CSV文件）以及训练后的模型权重统一存储到对象存储服务（如阿里云OSS）中。建议采用以下目录结构组织，清晰明了：

bucket/
├── raw_images/  # 原始图片
├── annotations/ # 标注文件（Label Studio 导出）
│   ├── v1.0/    # 标注版本1.0
│   └── v1.1/    # 标注版本1.1（修正后）
├── datasets/    # 训练数据集（按划分组织）
│   ├── train/
│   ├── val/
│   └── test/
└── models/# 训练产出的权重  ├── exp001/  └── exp002/

通过版本控制（如使用Git LFS管理标注文件，或利用对象存储的版本功能），可追溯数据集和标注的每一次变更，这对于实验复现与团队协作至关重要。

基于 YOLO11 的训练任务设计

YOLO11是Ultralytics推出的新一代目标检测模型，在速度与精度之间取得了良好平衡。本次实践选用该模型，并围绕其标准训练流程进行配置。

数据集划分与格式转换

首先将100张标注图片按80%和20%的比例随机划分为训练集和验证集。YOLO11训练要求数据集采用特定目录结构，每张图片对应一个同名的.txt标签文件，格式为class_id x_center y_center width height（坐标需归一化到[0,1]）。可通过脚本将Label Studio导出的JSON格式转换为YOLO格式，同时自动生成data.yaml配置文件，内容示例如下：

# data.yaml
train: ./datasets/train/images
val: ./datasets/val/images

nc: 6
names: ['Deformation', 'Deposition', 'Disconnect', 'Misalignment', 'Obstacle', 'Rupture']

训练配置与启动

YOLO11的训练可通过命令行或Python API启动。一个典型的训练命令示例如下：

yolo train model=yolo11n.pt data=data.yaml epochs=100 imgsz=640 batch=16 device=0

参数说明：

model=yolo11n.pt：使用YOLO11n（nano版本）的预训练权重进行微调，可加速收敛。
data=data.yaml：指定数据集配置文件。
epochs=100：训练轮数，可根据验证集损失提前停止。
imgsz=640：输入图像尺寸。
batch=16：批大小，根据GPU显存调整。
device=0：指定GPU设备。

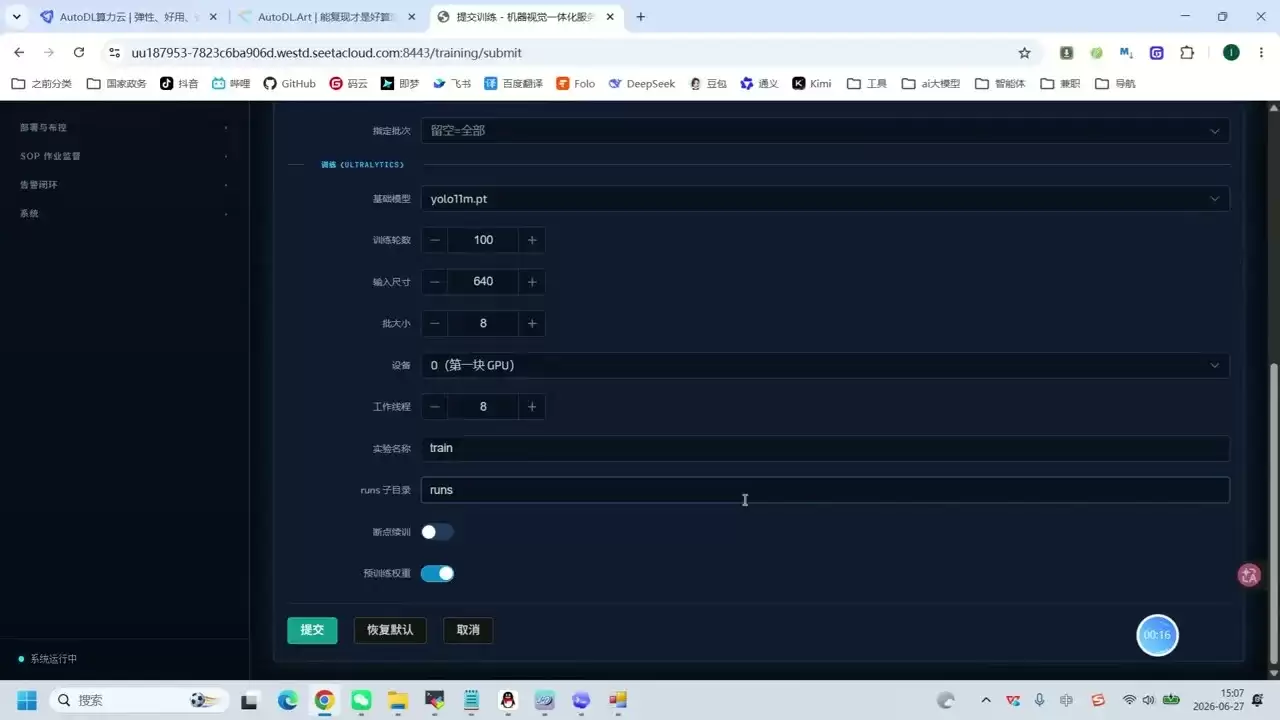

在云上环境中，可将训练任务封装为Docker镜像，利用GPU云服务器或容器服务（如阿里云ACK）进行分布式或单机训练。训练过程中的日志、权重文件和验证结果将自动保存到runs/detect/目录下。以下为训练配置界面的示例截图：

训练过程注意事项

数据增强：YOLO11默认启用了马赛克、随机翻转等数据增强策略，有助于提升模型泛化能力。但数据集较小时，可适当降低马赛克增强强度，避免过拟合。
过拟合监控：由于初始样本量仅100张，模型可能很快在训练集上达到高精度，但验证集精度提升缓慢甚至下降。建议开启早停（Early Stopping）机制，并密切关注验证集的mAP指标，防止误判。
类别不平衡：六类缺陷在数据集中的出现频率可能不同。可通过调整类别权重，或采用上采样/欠采样策略缓解该问题。

模型验证与评估

训练完成后，需对模型在测试集或独立验证集上的表现进行量化评估。YOLO11会自动输出每个类别的精确率（Precision）、召回率（Recall）以及mAP@0.5和mAP@0.5:0.95等指标，数据直观易懂。

验证结果分析

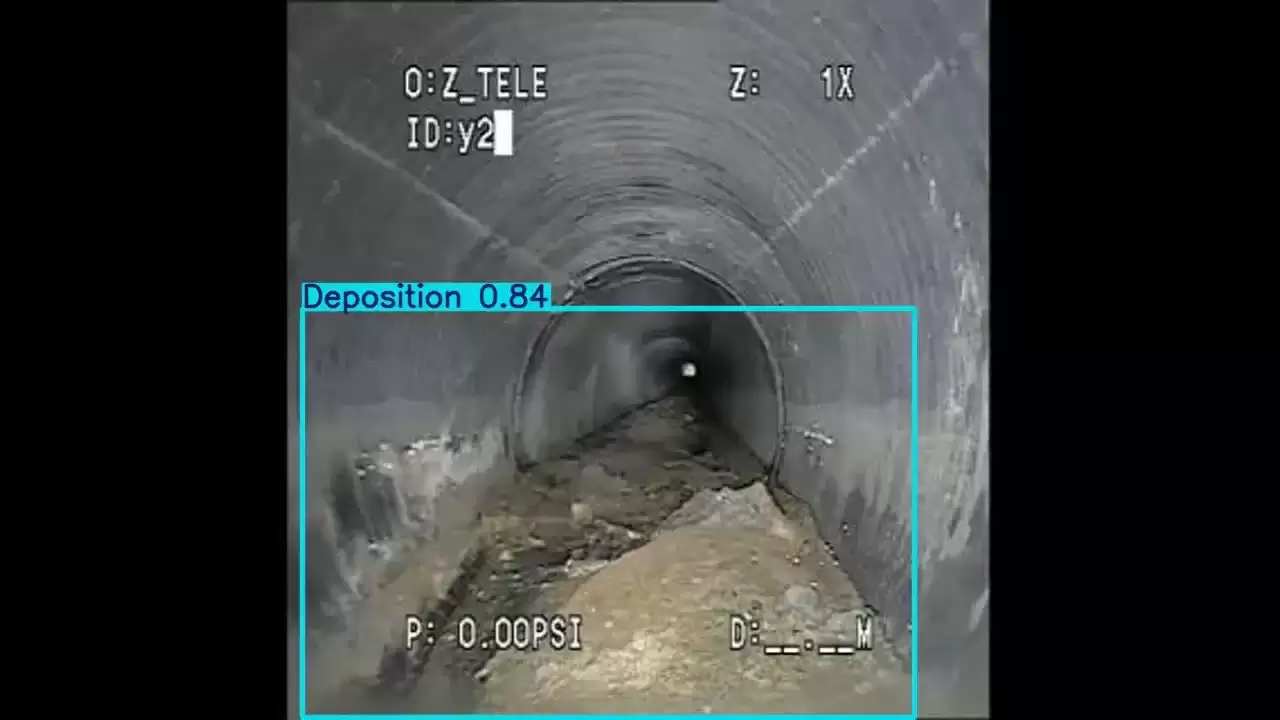

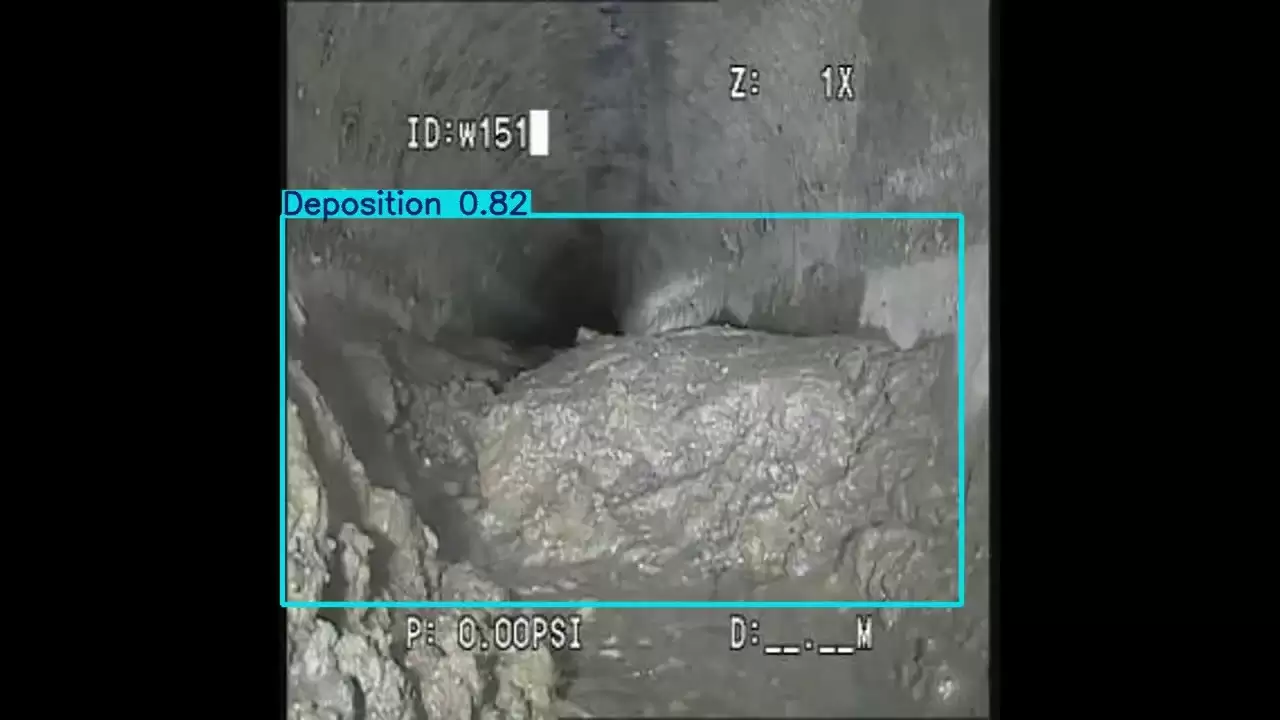

以下为模型验证结果的示例截图：

通过观察验证结果，可识别出模型的薄弱环节。例如，若“沉积”类别的召回率较低，表明该类样本在训练集中可能不足或特征不够明显。此时需回到数据标注阶段，补充更多沉积样本或优化标注质量。

错误分析

建议对模型预测错误的样本进行人工复核，常见错误类型包括：

漏检：模型未检测出明显缺陷，可能是样本特征与训练数据差异过大。
误检：模型将正常管道纹理或污渍误判为缺陷。
分类错误：模型检测到缺陷位置但类别判断错误，例如将“变形”误判为“错口”。

这些分析结果可直接指导后续的数据增强、标注修正或模型调优，形成闭环迭代。

工程化落地注意点

将训练好的模型部署到实际巡检系统时，还需考虑以下工程化问题：

推理性能：YOLO11n模型体积小、速度快，适合边缘设备部署。若使用更大版本（如YOLO11m/l/x），需评估边缘设备算力是否满足实时性要求。
模型更新：建立模型版本管理机制，定期用新标注数据开展增量训练或微调，并对比新旧版本在验证集上的表现。
数据回流：在实际部署中，将模型预测结果与人工复核结果对比，筛选出模型表现不佳的样本，回流至训练集，形成“数据—训练—部署—反馈”的闭环，实现持续迭代。
云上推理服务：可将模型封装为REST API，部署在云服务器或函数计算平台上，供前端应用或巡检机器人调用。API输入为图像或视频流，输出为检测结果JSON，包含类别、置信度和边界框坐标。

素材配图建议

为提升文章可读性，建议在以下位置插入配图。所有图片均使用来自视频抽帧视觉分析的OSS地址，并采用保守配图策略：

引言或背景介绍：插入数据集样本抽帧图，展示管道内部典型场景。
数据集说明：继续使用样本抽帧图，展示不同管道环境。
数据标注：插入Label Studio标注界面截图，展示标注框和标签体系。
训练流程：插入训练配置界面截图，展示参数设置或训练过程。
模型验证：插入模型验证结果截图，展示检测框和置信度。

总结

本文围绕下水管道六类缺陷检测这一典型业务场景，详细介绍了从数据集准备、标注、基于YOLO11的模型训练到评估验证的完整工程化流程。通过合理组织数据存储与版本管理，并充分利用YOLO11的训练工具链，可快速构建一个可用的缺陷检测模型原型。在云上实践中，建议将数据、标注和模型统一管理，利用云存储和GPU计算资源实现高效迭代。对于小规模数据集，重点应放在数据质量控制和过拟合防范上。随着数据逐步积累，模型性能将逐渐提升，最终可部署至边缘或云端，辅助管道巡检工作，提升运维效率。这是一条从0到1、再到N的典型实践路径。
