PIO入门教程：从零开始掌握树莓派Pico的可编程IO
树莓派Pico的一大亮点在于其独特的可编程输入输出（PIO）系统。与传统GPIO控制方式不同，PIO允许你在微控制器内部运行独立且极低延迟的微型程序，从而实现精准的时序控制和信号处理。本教程将从基础概念入手，循序渐进地帮助你理解PIO的工作机制，并通过两个实际案例——LED亮度调节与WS2812B灯条驱动——带你掌握核心应用方法。
1. 什么是PIO？为什么它如此重要？
在日常MicroPython编程中，我们通常无需关注底层细节。例如，执行print("hello")时，底层如何存储字符、如何发送至串行终端、需要多少个时钟周期——这些操作都被自动处理了。然而，当你使用PIO（可编程IO）时，你需要以更底层的视角来思考逻辑：直接操作引脚、精确控制时序、逐位处理数据。
PIO由一组独立的状态机构成（Pico共有8个，编号0–7），每个状态机都能独立运行一段用PIO汇编语言编写的“小程序”。这些程序能够以极快的速度循环执行，非常适合实现WS2812灯条、DHT11温湿度传感器、红外遥控等对时序要求严格的通信协议。
温馨提示：如果你暂时不想深入底层编程，可以直接使用他人封装好的PIO库。不过，理解其原理会让你在遇到复杂问题时更加得心应手。
2. 第一个PIO程序：控制LED亮度
我们先通过一个简单的示例来感受PIO的强大之处——使用三个状态机分别让板载LED以1/4亮度、1/2亮度和全亮度进行闪烁。
2.1 代码与运行效果
from rp2 import PIO, StateMachine, asm_pio
from machine import Pin
import time
@asm_pio(set_init=PIO.OUT_LOW)
def led_quarter_brightness():
set(pins, 0)[2]
set(pins, 1)
@asm_pio(set_init=PIO.OUT_LOW)
def led_half_brightness():
set(pins, 0)
set(pins, 1)
@asm_pio(set_init=PIO.OUT_HIGH)
def led_full_brightness():
set(pins, 1)
sm1 = StateMachine(1, led_quarter_brightness, freq=10000, set_base=Pin(25))
sm2 = StateMachine(2, led_half_brightness, freq=10000, set_base=Pin(25))
sm3 = StateMachine(3, led_full_brightness, freq=10000, set_base=Pin(25))
while(True):
sm1.active(1)
time.sleep(1)
sm1.active(0)
sm2.active(1)
time.sleep(1)
sm2.active(0)
sm3.active(1)
time.sleep(1)
sm3.active(0)
2.2 原理详解
- PIO指令：每条指令默认占用1个时钟周期。你可以在指令后面用方括号添加一个1–31的数字，让状态机在跳转到下一条指令前暂停额外周期。例如
set(pins, 0)[2]表示：先将引脚设为低电平（占用1周期），再额外等待2周期，总共占用3周期。 - 亮度控制原理：以
led_quarter_brightness为例，程序循环过程为：
→set(pins, 0)[2]：引脚输出低电平，持续3周期
→set(pins, 1)：引脚输出高电平，持续1周期
总周期数为4，其中低电平占3/4，因此LED亮度仅为全亮的1/4。 - 状态机初始化：
StateMachine(id, func, freq, set_base)- id：状态机编号（取值范围0–7）
- func：PIO程序函数
- freq：运行频率（单位Hz，可设置范围2000–125000000）
- set_base：指定程序控制的GPIO引脚
- 启动与停止：通过
sm.active(1)启动状态机，使用sm.active(0)停止运行。
常见疑问解答：
Q: 为什么我运行代码后LED完全没有闪烁？
A: 请首先确认set_base=Pin(25)是否正确。Pico板载LED通常连接在GPIO25，但如果使用外接LED，请务必核对引脚编号。此外，确保频率设置在2000–125000000之间，否则系统会报错。
3. 实战演练：驱动WS2812B RGB灯条
WS2812B是一款非常流行的可寻址LED灯条，每个灯珠内部集成了控制芯片，仅需一根数据线即可独立控制所有LED的颜色与亮度。它采用单线归零码协议，每一位数据都需要通过精确的脉冲宽度来表示逻辑0或1。这正是PIO最擅长的应用场景。

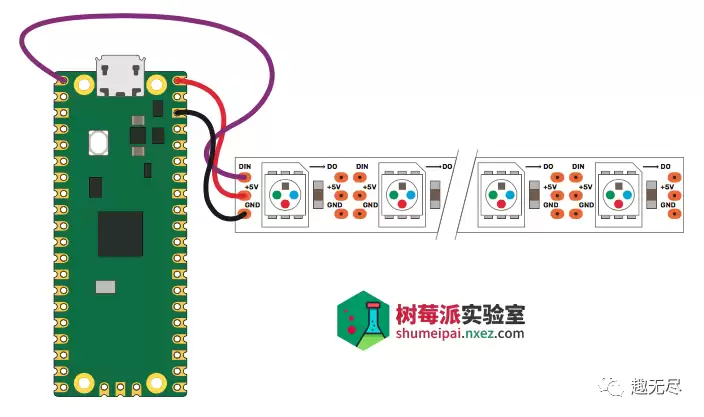

3.1 硬件连接方式
- 将灯条的数据输入引脚（通常标注为DI）连接到Pico的GPIO引脚（本例中选用GPIO0）。
- 灯条电源正极（VCC）接到Pico的5V引脚（注意：Pico的5V输出电流有限，如需驱动大量LED，建议使用外部电源供电）。
- 灯条地线（GND）接到Pico的GND引脚。
3.2 PIO程序详细解析
import array, time
from machine import Pin
import rp2
from rp2 import PIO, StateMachine, asm_pio
# 设置LED数量
NUM_LEDS = 10
@asm_pio(sideset_init=PIO.OUT_LOW, out_shiftdir=PIO.SHIFT_LEFT, autopull=True, pull_thresh=24)
def ws2812():
T1 = 2
T2 = 5
T3 = 3
label("bitloop")
out(x, 1).side(0)[T3 - 1]
jmp(not_x, "do_zero").side(1)[T1 - 1]
jmp("bitloop").side(1)[T2 - 1]
label("do_zero").side(0)[T2 - 1]
nop()
# 创建状态机，频率设为8MHz，side引脚指定为GPIO0
sm = StateMachine(0, ws2812, freq=8000000, sideset_base=Pin(0))
sm.active(1)
3.3 理解WS2812的时序要求与指令设计
- 时序基准：状态机运行频率设置为8MHz，每条指令占1周期即125ns。WS2812要求的0码脉冲宽度约为350ns，1码约为700ns，复位信号需大于50μs。
- 位循环逻辑：程序每输出一位数据的具体流程如下：
out(x, 1).side(0)[T3-1]：从OSR读取1位数据存入变量x，同时side引脚输出低电平，并等待2周期（总共3周期，产生约375ns的低电平时间）。- 如果x的值为0，则跳转到
do_zero分支：.side(0)[T2-1]输出低电平，等待4周期（约625ns），整体构成0码。 - 如果x的值为1，则跳转到
bitloop分支：.side(1)[T2-1]输出高电平，等待4周期，整体构成1码。
- 关键组件说明：
- FIFO：主Python程序将待发送的数据写入FIFO（先进先出队列），供PIO状态机依次读取。
- OSR（输出移位寄存器）：每次执行
out()指令时，从OSR中取出数据。由于启用了autopull=True且设置pull_thresh=24，每读取完24位后会自动从FIFO拉入下一组数据。 - side()：与主指令同步执行，用于设置侧集引脚的电平状态（本例中为数据输出引脚）。
- jmp()：条件跳转指令，用于判断x变量是否为0。
实用提示：在PIO中，可用的变量只有两个：x和y。它们能够存储32位数据，通常用于循环计数或临时数据暂存。
3.4 发送颜色数据（主程序部分）
# 创建数组，存储每个LED的24位颜色值（GRB顺序）
ar = array.array("I", [0 for _ in range(NUM_LEDS)])
print("blue")
for j in range(0, 255):
for i in range(NUM_LEDS):
ar[i] = j # 直接赋值蓝色通道
sm.put(ar,8) # 注意第二个参数8表示截掉高8位，只发送低24位
time.sleep_ms(100)
print("red")
for j in range(0, 255):
for i in range(NUM_LEDS):
ar[i] = j<<8 # 左移8位，放入红色通道
sm.put(ar,8)
time.sleep_ms(100)
print("green")
for j in range(0, 255):
for i in range(NUM_LEDS):
ar[i] = j<<16 # 左移16位，放入绿色通道
sm.put(ar,8)
time.sleep_ms(100)
print("white")
for j in range(0, 255):
for i in range(NUM_LEDS):
ar[i]=j<<16 + j<<8 + j # 同时设置G、R、B三通道
sm.put(ar,8)
time.sleep_ms(100)
3.5 颜色编码原理详解
- WS2812的24位数据格式为：G(8位) R(8位) B(8位)。
- 在MicroPython中，整数类型为32位，我们需要将RGB三个8位值合并到一个32位整数中：
蓝色通道 = j（占据最低8位）红色通道 = j<<8（占据第9–16位）绿色通道 = j<<16（占据第17–24位）
sm.put(ar,8)中的第二个参数8至关重要：它告诉状态机每次从数组中取出一个32位数值，但只截取低24位（丢弃高8位），因为WS2812只需要24位数据。
常见问题排查：
Q: 为什么运行后灯条不亮或者显示的颜色混乱？
A: 请逐一检查以下三点：
1. 数据线是否连接到了正确的GPIO引脚？代码中sideset_base=Pin(0)对应的是GPIO0。
2. 频率设置是否准确？WS2812需要约800kHz的位周期，8MHz是常用值（每个位周期占用10个时钟周期）。
3. 数据写入方式是否正确？注意第二个参数是8，而不是24。如果忘记写,8，状态机会等待完整的32位数据，从而导致时序错乱。
4. PIO指令速查表
除了本教程中使用的指令外，PIO还支持以下常用指令，帮助你实现更丰富的功能：
- in()：从引脚或变量读取1–32位数据到OSR（与out指令功能相反）。
- push()：将OSR中的数据推送至FIFO，供主程序读取使用。
- pull()：从FIFO拉取数据到OSR（如果启用
autopull，该操作可自动完成）。 - mov()：在变量x、y、OSR、ISR等寄存器之间移动数据。
- irq()：触发中断，用于向主程序发送通知信号。
- wait()：等待指定事件发生（如引脚电平变化）。
虽然PIO指令集非常精简（仅有9条指令），但通过巧妙的组合，几乎可以实现所有常见的低速通信协议。需要注意的是，复杂的逻辑运算（如颜色计算等）应在主MicroPython程序中完成，PIO只负责底层的时序控制与数据传输任务。
