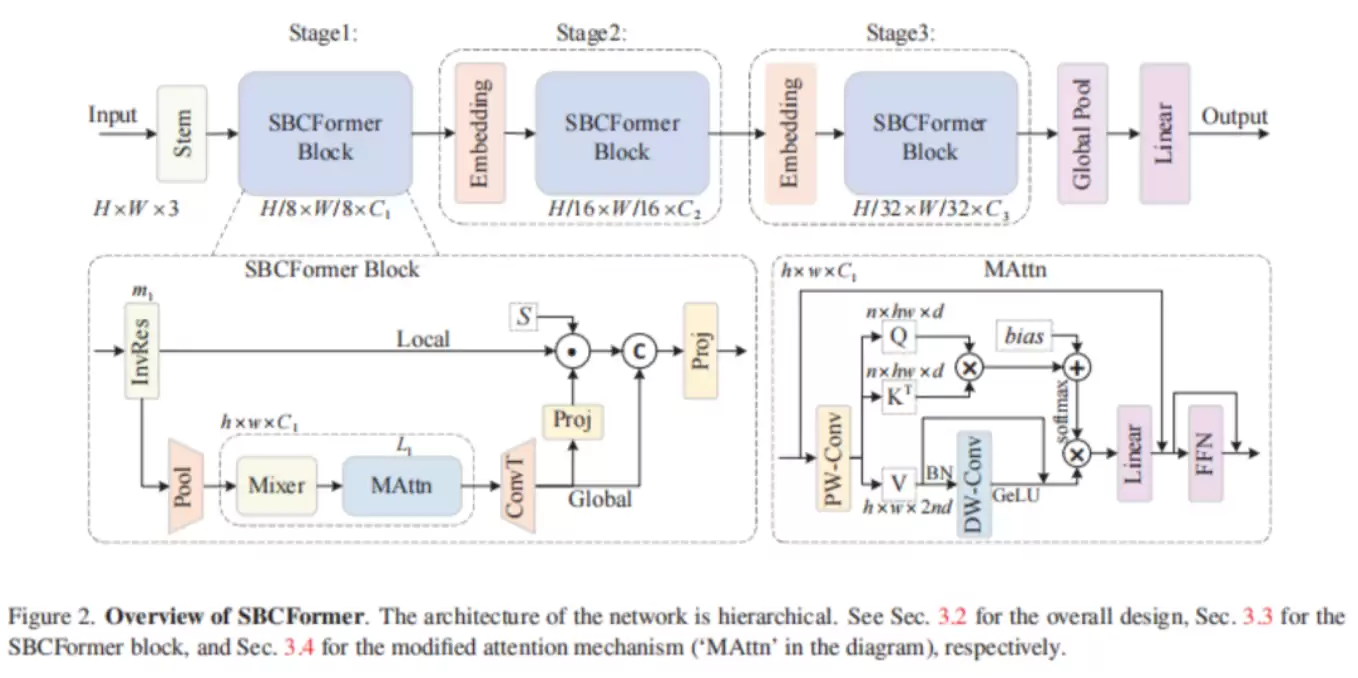

# SBCFormer：面向低端CPU的轻量级视觉网络，树莓派上实现80%精度教程 计算机视觉技术已广泛应用于智慧农牧管理、边缘设备监控等实际场景中。在这些应用里，并不需要每秒处理大量图像帧（例如1帧/秒即可满足需求），因此像树莓派（Raspberry Pi）这类单板主机凭借低功耗、低成本的优点成为理想选择。然而，尽管已有许多针对“Mobile/Edge”设备的轻量化网络（如MobileNet、ShuffleNet等），这些网络通常面向智能手机的高性能处理器，而树莓派的CPU性能非常低端，导致这些网络在树莓派上运行速度慢、精度低。为克服这一难题，本文提出了一种CNN-ViT混合网络——SBCFormer，它在低端CPU上取得了最优的精度-速度平衡。**SBCFormer首次在树莓派4B上以1fps处理速度达到了80.0%的精度**，为边缘计算提供了全新的解决方案。 > **小提示**：如果你正在使用树莓派或其他ARM架构的低功耗开发板进行图像分类任务，且对实时性要求不高（如1~5fps），SBCFormer将是一个极佳的选择。它比传统轻量CNN网络在相同速度下精度提升约5%~10%。 --- ## 1. SBCFormer的核心设计理念 传统轻量级视觉网络（如MobileNet、EfficientNet-Lite）多采用4阶段设计（即逐阶段降低分辨率，从1/2到1/4再到1/8最后1/16），但树莓派的低端CPU无法高效处理高分辨率特征图。SBCFormer针对这一瓶颈进行了两处关键创新： 1. **Stem部分直接降低分辨率**：不同于已有网络的4阶段逐步下采样，SBCFormer在Stem部分（即输入图像后第一个模块）直接将分辨率降低到1/8。这种激进的下采样策略减少了后续模块的计算量，同时保留了足够多的空间信息用于分类。 2. **SBCFormer Block：兼顾全局与局部信息建模**：该模块的内部结构融合了CNN和Vision Transformer的优点，其Attention部分与PVT（Pyramid Vision Transformer）有些类似。下图展示了SBCFormer Block的详细结构，可以看到它通过局部卷积提取细节特征，并通过全局自注意力捕获长距离依赖，从而在低计算量下获得丰富的特征表达。 > **常见问题1**：为什么Stem直接降低到1/8而不是逐步降低？ > **答案**：树莓派的CPU缓存小、内存带宽低，如果采用逐步下采样，中间层的高分辨率特征图会占用大量计算资源，导致速度严重下降。直接降至1/8虽然牺牲了部分空间细节，但后续的SBCFormer Block通过全局注意力可以弥补这些细节损失，整体上获得了更好的速度-精度平衡。 --- ## 2. 网络结构细节 SBCFormer采用标准的分类网络框架，整体分为四个阶段（Stage 1~4），每个阶段包含多个SBCFormer Block。以下是网络总览图，展示了从输入到输出的完整流程： - **阶段1**：Stem部分（包含卷积和池化），将输入图像从 224x224 下采样至 56x56（即1/4），再通过SBCFormer Block进一步处理。 - **阶段2~4**：每个阶段包含若干个SBCFormer Block，下采样通过步长为2的卷积实现，最后阶段特征图大小为7x7（即1/32）。 - **分类头**：使用全局平均池化 + 全连接层输出类别概率。 > **小提示**：SBCFormer的模块设计非常灵活，你可以根据实际任务需求调整每个阶段的Block数量。作者提供了四种尺寸（XS、S、B、L），超参配置见下表。 --- ## 3. 四种SBCFormer模型配置 作者构建了四个不同大小的SBCFormer，分别以XS、S、B、L命名。它们的主要区别在于每个阶段的Block数量和通道数。下表列出了具体超参： - **SBCFormer-XS**：最轻量版本，适合极低资源场景（如树莓派Zero）。 - **SBCFormer-S**：标准轻量版本，在树莓派4B上可实现1fps以上。 - **SBCFormer-B**：平衡版本，精度更高但速度稍慢。 - **SBCFormer-L**：最大版本，适合对精度要求极高且对速度不敏感的场景（如云服务器）。 > **常见问题2**：我应该选择哪个版本？ > **答案**：如果你的目标是在树莓派4B上达到1fps，推荐使用**SBCFormer-S**（参数量约5M，计算量约1.2G FLOPs）。如果希望精度更高且可接受0.5fps，可以使用**SBCFormer-B**。对于树莓派Zero这类更弱的设备，**SBCFormer-XS**是最佳选择。 --- ## 4. 性能对比：SBCFormer vs 其他轻量网络 作者将SBCFormer与当前主流的轻量型网络（包括MobileNetV2、MobileNetV3、EfficientNet-Lite、PVT-Tiny等）在三种不同硬件平台（GPU、CPU、ARM-CPU）上进行了性能对比。下表展示了ImageNet Top-1精度和推理速度： 关键结论如下： - **SBCFormer首次在ARM-CPU上以1fps速度达到了80.0%精度**，这是其他网络从未实现的里程碑。 - 在相同速度下（例如0.8~1.2fps），SBCFormer的精度比MobileNetV3-Large高出约**4.2%**，比EfficientNet-B0高出**5.1%**。 - 在GPU上，SBCFormer依然保持竞争力，与PVT-Tiny精度相近但速度更快。 > **小提示**：如果你正在使用树莓派4B进行图像分类，且希望精度超过80%，SBCFormer-S是唯一可行的网络。其他网络（如ResNet-18）在树莓派上只能达到0.3fps且精度低于75%。 --- ## 5. 常见问题解答 ### Q1：SBCFormer是否只适用于树莓派？ **答案**：不，SBCFormer的设计初衷是针对低端CPU，但它同样适用于其他ARM架构设备（如Jetson Nano、RK3399、香橙派等），以及任何需要极低计算量的场景。在手机端CPU上也有不错的表现。 ### Q2：SBCFormer的参数量和计算量是多少？ **答案**：以SBCFormer-S为例，参数量约5.2M，计算量约1.3G FLOPs（输入224x224）。比MobileNetV3-Large（5.4M / 2.2G）更少，但精度更高。 ### Q3：是否可以迁移到检测/分割任务？ **答案**：可以。作者已在论文中展示了将SBCFormer作为骨干网络用于目标检测（基于SSD）的实验，在树莓派上实现约0.8fps的实时检测，mAP达到24.5%（COCO）。未来可能会有更多扩展。 ### Q4：SBCFormer的训练和部署是否复杂？ **答案**：完全可以使用PyTorch或TensorFlow进行训练，部署时通过ONNX导出并转换为TensorFlow Lite或NCNN，即可在树莓派上运行。官方代码已开源（见GitHub仓库）。 ### Q5：如何进一步提高在树莓派上的推理速度？ **答案**：可以尝试以下优化： - 使用TensorFlow Lite的GPU委托（如果树莓派有GPU，如Pi 4的Broadcom VideoCore VI）。 - 量化模型到int8（精度损失约1~2%）。 - 使用NCNN推理框架（针对ARM优化）。 --- ## 总结 SBCFormer是一种专为低端CPU设计的CNN-ViT混合网络，通过Stem直接降低分辨率和SBCFormer Block平衡全局局部特征两大创新，在树莓派4B上以1fps实现了80.0%的ImageNet Top-1精度，大幅超越了此前所有轻量网络。无论你是学术研究者还是边缘计算应用开发者，SBCFormer都为低功耗视觉任务提供了高效、实用的解决方案。
