传统外箱包装行业在印刷与管理环节长期面临效率低下、成本高昂及监管困难等痛点。关键数据采集与分析几乎处于“黑箱”状态，导致优化决策无从下手。简而言之，数字化转型已不再是可选课题，而是关乎企业生存的必答题。本文将从一套具体的自动上车扫码检测系统入手，深入剖析机器视觉如何精准解决这一行业难题。
项目背景
二维码识别技术早已渗透到日常生活的方方面面。对于智能设备制造商而言，能否集成支持智能感应的二维码扫描模块，几乎成为衡量产品是否达到“现代智能化”水平的硬性指标。这类封装好的识读设备可直接安装于各类智能终端，自动扫描纸质或屏幕上的条码/二维码，完成解码与数据传输——其核心优势在于“快”与“准”。
项目需求
具体流程如下：产品码垛完成后，系统需识别箱体上的二维码信息，并据此将产品分流至不同的装车等待位置。换言之，在装车前，视觉系统需自动拍照识别二维码，将数据上传至MES系统，同时将识别结果反馈给流水线PLC，引导产品准确流向指定位置。
具体需求包括：
- 识别包装膜上的二维码信息
- 配置主识别系统一套、备用系统一套，当两套系统均异常时，保留人工扫码功能
- 检测时间：实时
- 识别数据实时传输至PLC，用于控制产品流向
- 检测数据同时上传至SPC及MES系统
项目实施
- 2000万像素面阵相机
- 高分辨率FA镜头
- 定制背光光源
- 研华工控机IPC-610
- 研华1730数据采集板卡
- 自主研发控制软件
系统说明
本方案的核心硬件组合为：2000万像素面阵相机 + 高分辨率FA镜头 + 定制背光光源 + 研华工控机IPC-610 + 研华1730板卡，共同构成数据采集主体。在运行流程上，边缘服务器ECU负责触发采图信号，相机拍摄图像后，对图片中的条码与二维码进行识别，判断是否成功拍摄及能否正常识读。一旦识别成功，信息随即上传至ECU，同时将识别结果推送至上层服务器。
系统架构

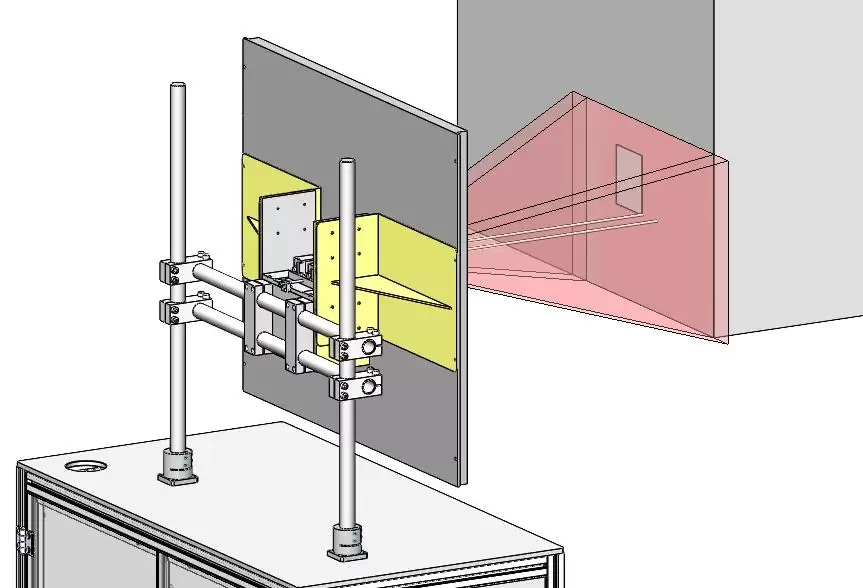

硬件架构
系统架构
方案价值
通过部署这套自动扫码检测系统，外箱包装制造商成功大幅降低了印刷重码、漏码、错码等不良品的流出，出厂条码质量获得了可靠保障。具体优势体现在以下几方面：
01、减少人力，降低生产成本
自动扫码设备替代人工操作，单位时间产出显著提升。劳动者得以从重复性体力劳动中解放出来，转向更具创造性的工作。
02、效率高，提高企业生产能力
系统保证了产品质量的高度可重复性与一致性，故障率显著下降。
03、过程稳定，有效提升产品质量
自动化设备确保生产过程稳定可靠，满足大批量生产需求，同时让机器持续运转，大幅降低制造成本。
04、适合大批量生产，精度高
自动扫描设备可实现高精度装配与识别，缩短制造周期，减少在制品数量。企业能够快速交货，提升市场竞争力，同时降低原材料与产品库存成本。
05、便于管理，增强竞争实力
自动化产品替代手工操作，为企业节省成本。在有害或危险环境中，机器自动化更具不可替代性。此外，随着产品日益小型化、微型化，各类微机电系统（MEMS）的制造与装配，也唯有依赖机器才能实现。
