智能扫地机器人如今已不再是新鲜事物，但若要深入理解它究竟如何“思考”与“行动”，其实颇具趣味。近年来，随着计算机与人工智能技术的飞速发展，服务机器人——尤其是清洁类产品——已真正进入千家万户。装修完毕后，地面卫生问题该由谁来解决？对众多家庭而言，扫地机器人已从“尝鲜”逐步演变为“必备家电”。

这款能自动在室内穿梭、将地面清扫干净的设备，本质上是一个集机械、电子、传感器、控制与人工智能于一体的复杂系统。它依靠刷扫与真空吸尘，将地面杂物吸入尘盒，完成清洁任务。目前市场上的主流产品，机身多为圆盘造型，采用无线设计，依靠充电电池供电，可通过遥控器或机身面板进行操作。部分型号还支持预约清扫与自动回充功能。机身前方的超声波传感器可探测障碍物，当遇到墙壁或家具时，会自动转向，并沿室内边缘执行矩形路线，实现有序清扫。

扫地机器人的工作原理与核心特点

从工作逻辑来看，扫地机器人由微电脑控制，能够自动导航、清扫与吸尘。碰撞头用于感知前方障碍物，确保角落区域也能被覆盖。两个超大边扫轮相对旋转，将垃圾集中至吸风口，避免遗漏。清扫与吸尘一体化设计，使灰尘更顺畅地进入尘盒。前轮与清扫轮的动力箱内装有光电传感器，用于防卡死——若被卡住，机器人会自动后退甚至关机。碰撞头上还配备红外反射探测器，可判断前方是否为悬崖，并及时绕行。

那么，这类产品具备哪些突出特点？

省时省力：全程无需人工值守，能显著提升家务效率，将时间释放给其他事务。
低噪音：多数机型运行噪音控制在50分贝以下，不会干扰日常生活。
净化空气：内置活性炭可吸附空气中的有害物质，改善室内空气质量。
轻便小巧：能够进入普通吸尘器难以触及的狭窄角落。

扫地机器人的关键技术解析

一台完整的扫地机器人，通常由四大系统构成：移动机构、感知系统、控制系统与吸尘系统。移动机构多采用轮式设计，决定了机器人的活动范围；感知系统则依赖超声波测距仪、接触传感器、红外传感器乃至CCD摄像头等设备。

近年来，计算机与传感技术的进步，为控制系统的研发奠定了更扎实的基础。但扫地机器人的工作环境往往多变且充满不确定性，因此系统必须兼顾安全性、抗干扰能力与清洁效率。通过传感器探测环境、分析信号、再借助建模理解周围空间，这一点至关重要。目前行业共识是，要让机器人在复杂非结构化环境中真正实现自主运行，关键在于模式识别、障碍物识别、实时数据传输与人工智能方法的协同配合，全局模型的开发同样不可或缺。

当前对扫地机器人发展影响最大的技术方向包括：传感技术、智能控制技术、路径规划技术、扫地技术以及电源管理技术。

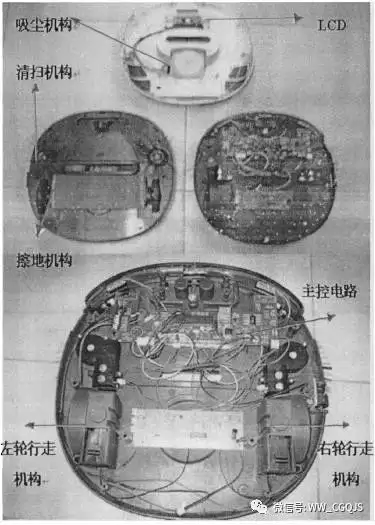

扫地机器人的机械结构详解

从机械结构角度分析，扫地机器人主要包含以下几个部分：

行走驱动轮及驱动电机：负责让机器人在平面内自由移动。壳体前端与侧面的红外开关充当碰撞检测传感器；底面的三个红外开关用于检测台阶，防止跌落。驱动轮上的光电编码盘可检测轮速，协助实现定位与路径规划。部分型号还扩展了超声波传感器，以满足更精准的定位需求。

清扫机构：电机带动两个清扫刷——左侧顺时针旋转，右侧逆时针旋转——从而将灰尘集中到吸风口。

扫地机构：通过产生强大吸力，将灰尘吸入存储箱。

擦地机构：在清扫与吸尘之后，利用安装在壳体底部的清洁布，擦除残留的细微灰尘。

扫地机器人的完整工作流程

具体工作流程可归纳为以下几个步骤：

1. 通过键盘或遥控器启动机器人，开始清扫任务。
2. 启动后，清扫、扫地、擦地机构同时运作。

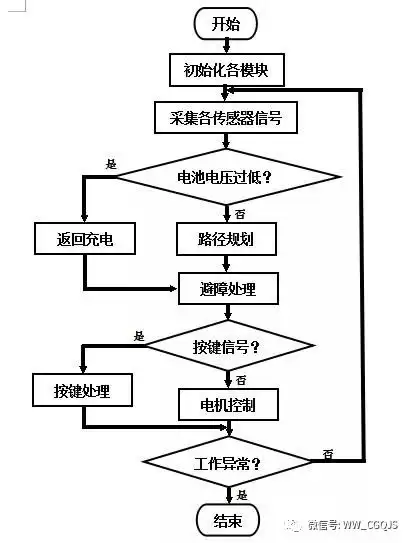

3. 传感探测模块持续采集外部信息，传送至CPU进行分析与决策，生成行走路径。
4. 若路径规划需要转向，CPU会分别调整左右轮的速度，通过差速实现转弯。
5. 工作期间，LCD屏幕会显示相关信息，如工作模式、计时或当前温度。
6. 遥控器不仅可控制启停，还能设置定时任务——让机器人延迟启动，或在工作一段时间后自动停止。

简而言之，机器人利用各类传感器获取室内环境与自身状态信息，例如障碍物位置、行走距离等，然后据此选择对应的控制策略。单片机系统负责判断障碍物、决策避障策略并执行运动指令。机身上的按键可控制启停，遥控器则负责更复杂的操作，如定时与温度显示。

扫地机器人传感器系统深度剖析

机器人要实现智能行为，离不开传感器——它必须持续感知外界环境，才能做出相应决策。

超声波传感器

超声波在相同媒质中以恒定速率传播，在不同媒质界面会产生反射。通过测量发射波与反射波之间的时间间隔，即可计算出距离。公式如下：

s = v × t / 2

其中，s为障碍物与机器人之间的距离，t为发射到接收的时间，v为声波在空气中的传播速度。扫地机器人的避障功能正是基于这一原理，通常由三对（每对包含一个发射探头和一个接收探头）共六个超声波探头构成。

具体实现上，振荡电路产生频率为40kHz、幅值5V的超声波信号，在控制器送来的路选信号作用下，信号被施加到发射探头两端，向外发射。遇到障碍物后产生反射波，被接收器接收，即可精确判断距离与大致尺寸。

红外测距传感器

红外测距的原理，是利用红外信号遇到障碍物时反射强度随距离变化的特性。传感器内含一对红外发射与接收二极管，发射管发出特定频率的红外信号，遇到障碍物反射回来后，接收管捕捉并处理信号，从而识别环境变化。

接触式传感器

这类传感器通常采用电感式、电容式、电位器式或霍耳式位移传感器。为了连续测量移动物体的厚度或高度，可动端头上往往安装滚动触头以减少磨损。扫地机器人可借此探测障碍物的高度，做出进一步判断。

红外光电传感器

将浑浊度传感器固定在被测箱体内，用特定波长的红外发光二极管作为光源，穿透被测溶液，通过检测透射光强来判断浑浊程度。溶液中介质与灰尘颗粒的密度不同，接收端光电三极管的光电流会近似线性变化，经滤波后输出与浑浊度相关的信号。

防碰撞传感器

尽管有多种避障手段，但碰撞偶尔仍难以避免。为此，机器人在前端设计了一个约180°的碰撞板，左右两侧各安装一个光电开关。光电开关由一对红外发射对管组成，发光二极管发射的红外光通过机身特制小孔被光敏二极管接收。一旦碰撞板受到撞击，就会挡住小孔，阻断红外线接收，从而向控制系统传达碰撞位置与方向。这种设计能有效避免测量盲区。

防跌落传感器

为了防止机器人从台阶上跌落，机身背面安装了三个防跌落传感器。它们同样利用超声波测距：当机器人走到台阶边缘时，传感器测出离地距离超过限定值，就会向控制器发送信号，指令机器人转向，防止跌落。

防过热传感器

为了防止电机长时间工作导致过热烧毁电路，电路板上通常安装两个温度传感器。当电机温度达到一定阈值时，一个传感器会发送信号给控制器，让机器人停止工作并启动散热风扇。待温度降低后，另一个传感器再通知控制器恢复运行。

床底深度清扫功能

床底、沙发底、柜子底往往是卫生死角，需要重点清洁。为此，机器人在正面安装了8个光敏传感器。当它在昏暗的床底或柜底工作时，传感器接收到的光强较弱；一旦离开这些区域，光强发生变化，传感器就会通知控制器，让机器人转向回去，继续清扫。

灰尘盒防满传感器

为了判断灰尘盒是否已满，灰尘盒两侧安装了变介质型电容传感器。当灰尘高度到达传感器时，介质发生变化——灰尘与空气的介电常数不同，导致电容改变，传感器向控制器发送信号，触发报警，提醒主人清理。

低电量自动返回充电功能

电池容量有限，低电量时机器人需要自动返回充电基座。当电量低于限定值时，控制器会向红外线发射器发送信号，发射器向四周发射红外线。充电基座上的红外传感器接收到后，会向机器人发射红外线作为回应。机器人内部的红外传感器接收到信号后，会根据方向找到基座并自动返回充电。

边缘检测传感器

边缘检测传感器是一个机械开关，触发端设计成滑轮结构，安装在机身两侧，确保机器人能始终贴着墙边行走，从而更好地清扫墙壁边缘的死角。

光电编码器

光电编码器是位置与速度检测的关键部件。它通过减速器与驱动轮电机同轴相连，以增量式编码记录电机旋转角度对应的脉冲。由于编码器与驱动轮同步旋转，利用码盘、减速器、电机和驱动轮的物理参数，可将脉冲数转换成驱动轮的旋转角度，进而得到机器人的瞬时位置。这也就是常说的“里程计”，属于本体感受式传感器，在机器人参考框架下位置估计效果最佳。

电子罗盘

电子罗盘利用地磁场来检测自身相对于地磁场方向的偏转角度。模块由磁性传感器与驱动芯片构成，集成度高，可靠性好。内部有三组相互垂直的磁性传感器，可测量三维方向上与地球磁感线的夹角，从而得到三维方向。在水平方向上，只要测出与磁感线的夹角，就能确定方向。

陀螺仪

电子罗盘容易受电磁干扰影响，光电编码器又可能因轮子打滑导致测量不准。要解决这些问题，就需要陀螺仪。它能测量运动物体的角度、角速度和角加速度，在电磁干扰或打滑的情况下依然能精准判断方向。

扫地机器人路径规划技术详解

路径规划，简单说就是让机器人根据感知到的环境信息，在起点与目标点之间规划出一条无碰撞的路径，同时保证清扫区域被完整覆盖。

根据对环境信息的掌握程度，路径规划分为两种：一种是环境信息完全已知的全局路径规划；另一种是环境未知或部分未知，需要靠传感器在线探测障碍物位置、形状与尺寸的局部路径规划。

对未知区域的边沿学习

由于扫地机器人主要使用红外传感器，而红外探测范围有限，环境又是未知的，所以常用一种“沿边学习”的方法：让机器人从指定位置出发，沿着墙壁与靠墙障碍物的外缘，按顺时针或逆时针方向绕房一周，实时记录中心点的位置坐标。这样一来就能大致勾勒出清扫环境的轮廓，以及靠墙障碍物的分布情况——比如当y坐标达到最大值ymax时x能达到的最大值xmax是什么（考虑到墙角可能存在障碍物）。

在机器人的整个运动过程中，角度测量系统检测当前的自身角度，光电编码器给出在该方向上运行的位移——当前位置通过对这些数据的积分得到。想像下图所示：

全区域覆盖路径规划方案

要让机器人按预期模式清扫，首先要设定它的运动规律，如下图所示：

如果区域内没有障碍物，控制系统会让机器人在该区域内做直线带状往复运动。当正前方的红外传感器检测到机器人运动到x方向的最大位置时，机器人会绕右侧轮子旋转180°。转角时只驱动一个轮子，以另一个为支点向左或向右转——这样旋转180°后恰好移动一个车位的宽度，保证往返清扫不留下死角。

如果途中遇到障碍物，机器人需要具备智能越障能力。障碍物大致分为三种：一种是靠在最远处墙壁上的（比如障碍物D），第二种是不靠墙的，第三种是其他靠墙的障碍物。由于清扫前机器人已经进行过边沿学习，获得了空间的边缘信息，所以第三种障碍物可以直接当作墙壁处理。如果障碍物不靠墙，机器人会利用红外测距传感器沿其边缘行走，直到在y轴方向移动了一个车位，再转180°继续清扫。系统内部会记录该障碍物在y轴方向的最大和最小坐标，也就是它的高度。当机器人超越障碍物、运动到x轴最大或最小位置时，需要沿y轴反向走一个障碍物尺寸的距离，然后继续清扫另一侧区域。如果障碍物靠在最远处墙壁上，且y轴已经达到最大值，但x轴方向尚未达到xmax，同时前方传感器检测到障碍物，机器人会绕过障碍物，运动到y轴最远处，继续清扫剩余区域——直到y轴和x轴都达到边沿检测到的最大位置，才停止检测。

扫地机器人的运动规律可以用下表来总结：
