本教程将带你深入了解如何利用Enclustra（瑞苏盈科）的FPGA+ARM核心板模块，在离线或边缘场景中轻松实现AI、机器视觉与运动控制的结合。通过一个生动的“石头剪刀布”人机互动演示，我们将剖析其硬件平台、工作原理、性能数据以及数据集构建方法，让你快速掌握这一前沿技术的落地要点。
一、应用背景与方案概述
人工智能正快速渗透进图像检测、分类、翻译和推荐系统等众多场景，基于机器学习的应用数量庞大且持续增长。然而，在离线和边缘环境下部署AI往往面临功耗、延时和成本的挑战。Enclustra（瑞苏盈科）结合FPGA和ARM处理器的核心板模块，为这些痛点提供了高效解决方案，使得在边缘设备中运行AI变得前所未有的容易。
二、演示案例：人机互动“石头剪刀布”
2021年4月，Enclustra受与非网邀请，在慕尼黑上海电子展直播间展示了以“基于FPGA的AI，机器视觉，运动控制”为主题的Demo Show。开场时，机械手与人互动玩“石头剪刀布”的演示吸引了大量现场观众参与体验。
三、硬件平台与核心组件

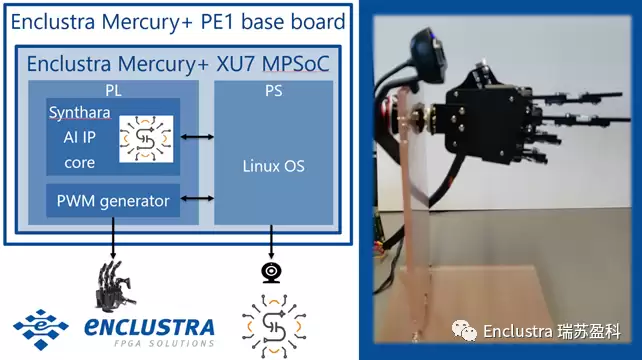

该演示基于以下硬件组合：
- 核心板模块：水星Mercury+ XU7-15EG，基于Xilinx Zynq UltraScale+（型号XCZU15EG）的SoM（System on Module）。
- 底板：水星Mercury+ PE1，提供丰富接口扩展。
- 神经网络IP核：搭载SyntharaIP，运行在FPGA逻辑中。
- 传感器与执行器：摄像头采集手势图像，机械手伺服电机根据游戏规则做出反应。
四、系统工作原理与性能优势
4.1 工作流程
- 摄像头实时采集玩家手势的流媒体数据。
- FPGA中的SyntharaIP神经网络对每一帧图像进行推理分析。
- 识别出手势类别（石头、剪刀、布、非法手势、无手势）。
- 根据游戏规则，机械手伺服电机做出相应动作。
4.2 性能数据
- 推理速度：每张图片仅需8~9 ms，即推理帧率超过100 fps。
- 摄像头帧率：常用摄像头为30或60 fps，因此系统瓶颈在于摄像头，而非FPGA处理能力。
4.3 独特优势：单设备多信号处理
值得一提的是，该演示在一个FPGA设备中完成了所有任务：图像处理、神经网络推理、机械手控制。无需额外处理器或外部通信，充分体现了FPGA低延时、低功耗的集成优势。
五、手势识别数据集的构建
为了让神经网络精准分类，Enclustra从多位玩家的视频中采集了近一万张多样化图片，涵盖以下变数：
- 不同玩家（男/女）
- 不同饰品（手表、腕带、长袖等）
- 不同亮度环境
- 左/右手玩家
- 不同的移动速度与距离
最终将手势分为5类：石头、剪刀、布、非法手势、无手势。经过训练后，神经网络能快速击败新玩家。
小提示：数据集的多样性是提升模型泛化能力的关键。在采集时尽量覆盖各种真实场景，避免过拟合于特定玩家或环境。
六、常见问题（FAQ）
-
Q：为什么选择FPGA而非GPU或CPU来实现这个demo？
A：FPGA具有超低延时（推理仅8-9ms）和低功耗的优势，且可在单个芯片内集成图像处理、神经网络推理和电机控制，避免了不同器件间的通信延迟。对于边缘实时应用（如工业机器人互动），FPGA比GPU更高效，比CPU更快速。 -
Q：演示中的瓶颈是摄像头帧率，如何进一步提升系统性能？
A：可以更换高帧率摄像头（如120 fps或更高），并调整FPGA中的管线缓冲，使系统处理速度匹配摄像头帧率。同时，优化神经网络模型结构（例如使用更轻量的网络）也能进一步降低推理时间。 -
Q：SyntharaIP是什么？是否需要自行开发神经网络IP？
A：SyntharaIP是Enclustra提供的神经网络推理加速IP核，可直接在FPGA上运行已训练好的模型。用户只需准备训练好的权重文件，通过Enclustra的工具链进行部署，无需自行设计硬件翻跟斗，极大降低了开发门槛。 -
Q：如何保证手势识别的准确率？
A：关键在于构建高质量、多样化的训练数据集。除了涵盖不同玩家、光照、饰品等，还可以通过数据增强（旋转、缩放、噪声）让模型更鲁棒。训练约一万张图片后，该demo已具备稳定打败新玩家的能力。
关于瑞苏盈科（Enclustra）
瑞苏盈科(Enclustra)是FPGA领域全球一流的公司之一，2004年成立于瑞士并成为Xilinx官方合作伙伴，同时是Intel FPGA金牌方案商、Microchip官方方案商。提供FPGA核心板/开发板、FPGA IP核、全栈设计服务，目前有来自29个国家的员工在全球70+国家服务1600+客户。2019年正式进入中国市场，成立全资子公司瑞苏盈科（深圳）科技有限公司，并建立本土工程师团队，为中国客户带来更好的本土化支持与服务。
通过本教程，你不仅了解了基于FPGA的AI+机器视觉+运动控制的完整实践案例，还掌握了硬件选型、性能分析和数据集构建的关键要点。希望这个“石头剪刀布”演示能激发你在边缘AI领域的更多创新灵感。
