在AI和深度学习持续升温的今天，除了GPU和层出不穷的AI专用芯片，FPGA依然是不可忽视的“硬核”选手。这次就来盘点几款真正称得上“天价”的FPGA开发板——性能拉满，价格也同样让人仰望。对大多数工程师来说，它们或许更像是“求而不得”的高端玩具，但了解一下总归没坏处。

RTG4开发套件

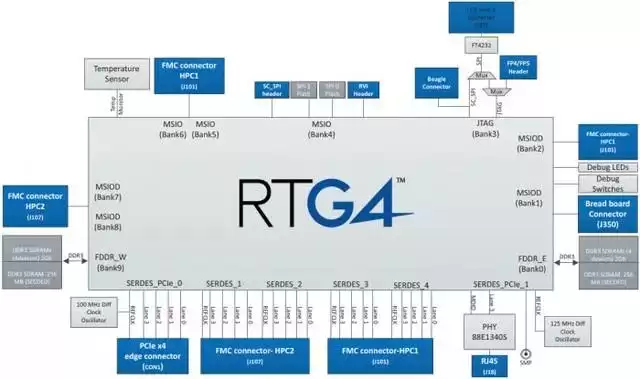

RTG4-DEV-KIT来自Microsemi（现已归入Microchip旗下），是面向高端客户的一套评估与开发平台，主要用在数据传输、串行连接、总线接口等对高密度、高性能FPGA有严格要求的场景。板载RT4G150器件，采用陶瓷封装，提供15万个逻辑单元，引脚数达到1657个。下图是它的外设接口功能图。

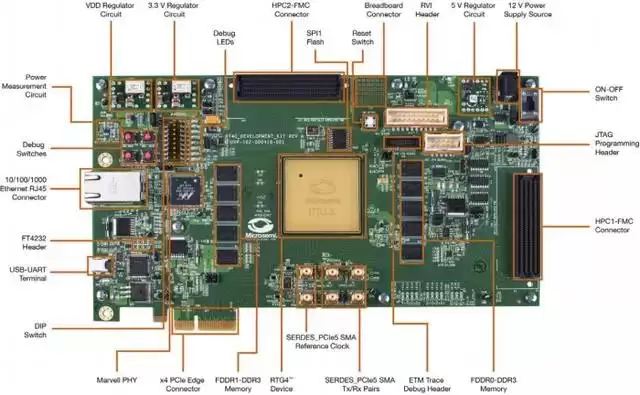

RTG4开发套件的主要硬件特性：

• 两个1GB DDR3 SDRAM
• 2GB SPI Flash
• 1个PCI Express Gen1接口
• PCIe x4接口
• 一对SMA连接器，用于测试全双工SERDES通道
• 两个FMC连接器（HPC/LPC引脚排列），方便扩展
• RJ45接口，支持10/100/1000以太网
• USB micro-AB连接器
• SPI、GPIO接口
• FTDI编程器接口，用于编程外部SPI Flash
• JTAG编程接口
• RVI接口（应用程序编程与调试）
• Flashpro编程接口
• 嵌入式跟踪宏单元（ETM）调试接口
• DIP开关、按钮开关和LED
• 电流测量测试点

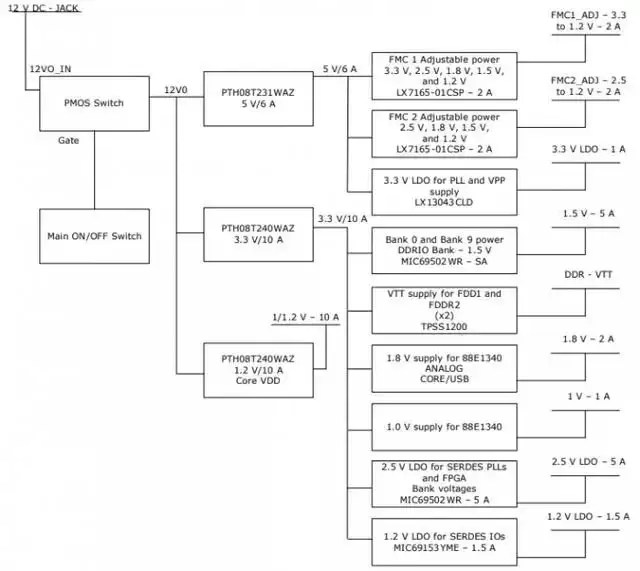

从硬件框图可以看到，RTG4-DEV-KIT的电源管理系统相当复杂——12V直流供电，经过DCDC和LDO分配到各个功能模块。

英特尔Stratix 10开发套件

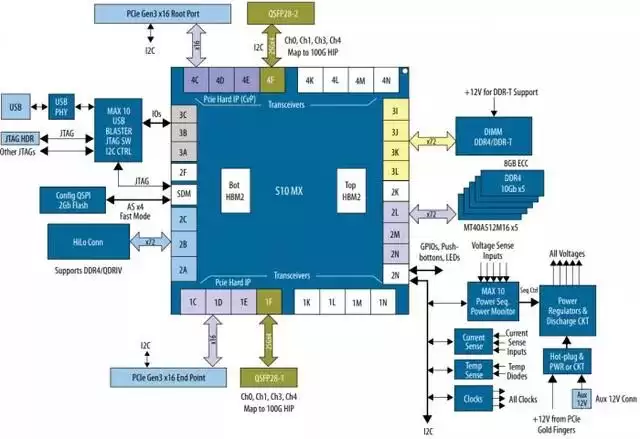

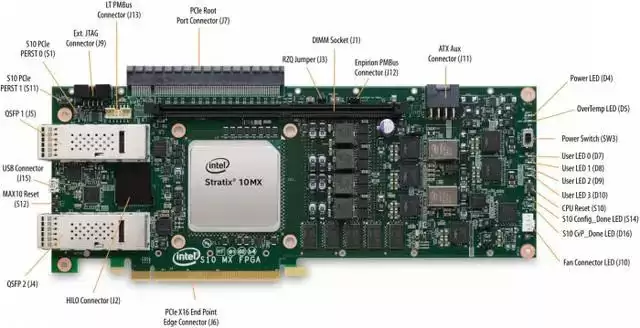

Intel Stratix 10开发套件是一个完整的软硬件设计环境，专门用来评估Stratix 10 FPGA的各项能力。借助符合PCI-SIG规范的开发板，可以开发和测试PCI Express 3.0设计，以及由DDR4、DDR3、QDR IV、RLDRAM III组成的存储器子系统。通过FMC连接器连接夹层卡，还能实现模块化可扩展设计。套件支持的协议非常丰富，包括JESD204B、Serial RapidIO、10GbE、SONET、CPRI、OBSAI等。

板载的Stratix 10 FPGA相比前代产品性能提升2倍，功耗却更低。它采用Intel 14nm Tri-Gate（FinFET）工艺，嵌入了四核64位ARM Cortex-A53硬核系统，还引入了创新的HyperFlex架构。单片可提供高达550万个逻辑单元，最多96个全双工收发器，数据速率可达28.3Gbps。应用层面覆盖计算与存储、网络设备、光传输、广播、军用雷达、医疗设备、测试测量，以及5G无线设备和ASIC原型验证。

ADS8-V1 评估板

严格来说，ADS8-V1并不是一块纯粹的FPGA评估板，它的本职是配合ADI的高速数据转换器使用。当连接指定的ADI高速ADC评估板时，ADS8-V1就变成了数据采集板。板上的FPGA用于支持最高速的JESD204B模数转换器，充当数据接收端，而ADC则作为发射端。

ADS8-V1EBZ接口外设：

• Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA
• 1个FMC+连接器（支持20个16Gbps收发器）
• DDR4 SDRAM
• USB 3.0端口

这款来自ADI的数据采集板卡，在航空航天与防务、电子监控与对抗、仪器仪表与测量、通信测试设备、信号发生器（通过射频传输音频）以及5G等领域都有用武之地。

REFLEX CES XpressVUP-LP9P

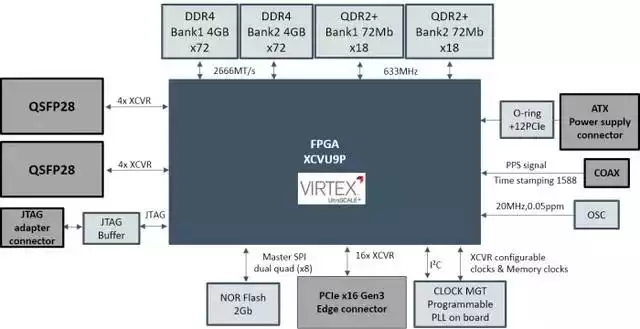

REFLEX CES XpressVUP-LP9P是一块基于Virtex Ultrascale+ VU9P FPGA的低配置PCIe网络处理板，面向HPC等网络应用。它配备2组DDR4、2组QDR2+存储器，以及2个QSFP28光笼，可灵活配置10GbE/40GbE/100GbE网络方案。主要特性包括：PCIe Gen3 x16、Xilinx Virtex UltraScale+ VU9P FPGA、板载DDR4和QDR2+独立组、双QSFP28光笼、16条8Gbps链路速率的PCIe Gen3接口。

技术规格：

• FPGA与配置： XCVU9P-L2FLGB2104E（16nm），260万系统逻辑单元，270Mb UltraRAM，JTAG连接器，双四SPI配置模式的2x Nor Flash
• 通信接口： PCIe x16（Gen1/2/3），2个QSFP28光笼（2×4收发器，每条链路28Gb/s，支持10GbE/40GbE/100GbE）
• 存储： 板载DDR4，2组64位+4位ECC，共8GB；板载QDR-II+，2组18位，共144Mbits
• 功耗： 最大100W，提供定制散热器
• 其他： 板载可编程PLL振荡器（Si5345），高精度振荡器（20MHz-0.05ppm，支持IEEE 1588 PTP），PPS同轴连接器

值得关注的是，XpressVUP在POWER9 CPU主机上支持CAPI 2.0，并兼容IBM SNAP框架。借助SNAP，即使FPGA专业知识不多，应用工程师也能快速在服务器环境里创建基于FPGA的加速程序。它利用IBM CAPI 2.0接口，在标准PCIe物理通道上运行，同时实现了CPU与FPGA之间的低延迟和一致内存共享。

Digilent NetFPGA-SUME

NetFPGA-SUME是Digilent联合剑桥大学、斯坦福大学合作的产物，专为高性能高密度网络设计而生。板卡采用Xilinx Virtex-7 690T FPGA，支持30个13.1GHz GTH收发器，4个SFP+ 10Gb/s端口，5个独立的高速存储器组（由500MHz QDRII+和1866MT/s DDR3 SoDIMM构成），以及八通道第三代PCIe接口。这些配置带来了超大的吞吐量，足以支撑大量高速数据流的处理。此外，FMC和QTH扩展连接器以及SATA端口上还提供了20个收发器。

NetFPGA-SUME的定位很明确：为学生、研究人员和开发者提供最先进的网络平台。无论是学习网络基础知识，还是创建新的硬件/软件应用，这块板子都能轻松支持在四个10Gb/s以太网端口上同时进行线速处理，并在板上完成数据操作。

主要特征：

• Xilinx Virtex-7 XC7V690T FFG1761-3
• Xilinx CPLD XC2C512（用于FPGA配置）
• PCIe Gen3 x8（8Gbps/通道）
• 两个512Mbits Micron StrataFlash
• 三个x36 72Mbits QDR II SRAM
• 两个4GB DDR3 SODIMM
• Micro USB连接器（JTAG编程与UART共用）
• QTH连接器（8个RocketIO GTH收发器）
• 四个SFP+接口（4个RocketIO GTH收发器，支持10Gbps）
• 两个SATA-III端口
• 用户LED和按钮
• 一个HPC FMC连接器（10个RocketIO GTH收发器）
• 一个Pmod端口

总结

FPGA真正的魅力，始终在于它超灵活的可编程能力。如今AI越来越火，无论是GPU还是专用AI芯片，都很难像FPGA这样让新入局的企业低成本地折腾、试错、创新。带着这种与生俱来的优势，FPGA的春天恐怕还很长。
