在现代科技版图中，半导体产业堪称基石般的存在，支撑着从智能手机到超级计算机的几乎所有智能设备。然而，鲜为人知的是，一枚指甲盖大小的芯片，背后需要经过数百道精密工序的协同作业。任何一个肉眼难以察觉的微小缺陷，都可能导致整批晶圆报废。因此，在关键节点部署精准的计量与检测手段，已成为提升芯片良率的核心策略。

从硅晶锭成形时的直径监控，到晶圆平边探测与晶圆刻号（Wafer ID）读取，再到封装环节中的打线接合、晶粒品质检测以及雷射盖印识别——康耐视的视觉技术贯穿了半导体生产的多个关键环节，帮助产线快速提升产能与良率，同时有效降低生产成本。

下面具体拆解三个半导体制造中的典型技术难题，以及对应的视觉解决方案。你会发现，精细化的视觉控制与监测，正是让每一颗芯片都能达到预期质量标准的“隐形之手”。

01 对位解决方案——晶圆和晶粒对位

挑战

在光刻、晶圆探测、测试、安装、切割等工序中，视觉对位的精度直接影响制造成败。对位不准，轻则导致频繁的人工干预，重则让成千上万块晶圆报废。对于半导体设备公司而言，一套性能欠佳的视觉系统不仅会侵蚀市场份额，还会带来高昂的售后支持成本。

解决方案

康耐视的PatMax技术正是为这类场景量身定制的。它采用专利几何图案定位算法，能够稳定、准确、快速地锁定存在变形的晶圆和晶粒图案。无论图案发生变化还是表面存在差异，PatMax都能以极高的精度和可重复性完成对位。借助这一能力，OEM厂商可以显著优化设备整体性能，提升产品质量与成品率。

02 识别/可追溯性解决方案——读取IC上的字符和代码

挑战

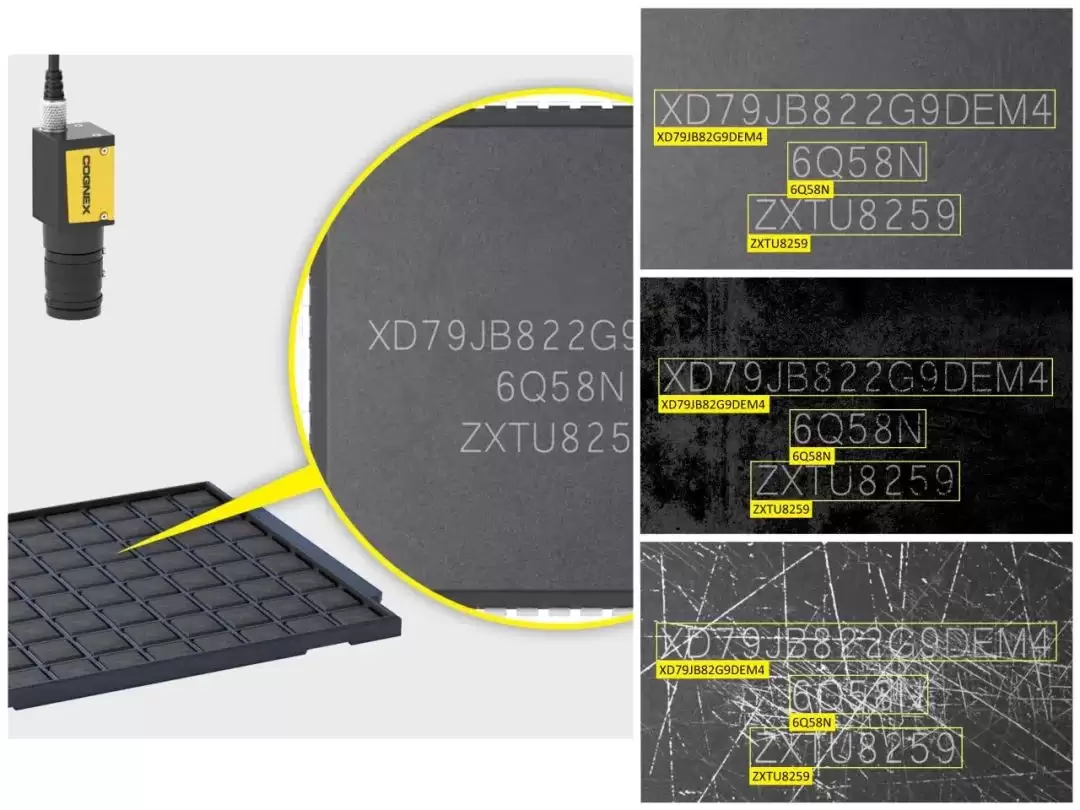

封装测试完成后，每一颗芯片上都刻有包含制造商信息和技术规格的识别码——字符或二维码。这些信息是实现内部与外部可追溯性的命脉。然而，传统基于规则的机器视觉在面对微小、变形、低对比度甚至激光标记或化学蚀刻的文字时，往往束手无策。再加上表面纹理和环境光线干扰，字符可读性大打折扣。

解决方案

康耐视的AI OCR工具正好解决了这一痛点。它内置了经过数千字符预训练的字体库，能够轻松读取弯曲字符串、低对比度字符以及变形、歪斜、蚀刻质量差的代码。更实用的是，用户可以对工具进行重新训练，使其识别首次未能自动辨认的新字符或特殊字符。快速、准确地获取芯片识别码，意味着可追溯性有了坚实保障，未来需要调用信息时也能确保数据完整无误。

03 检查/分类解决方案——晶粒表面缺陷检验

挑战

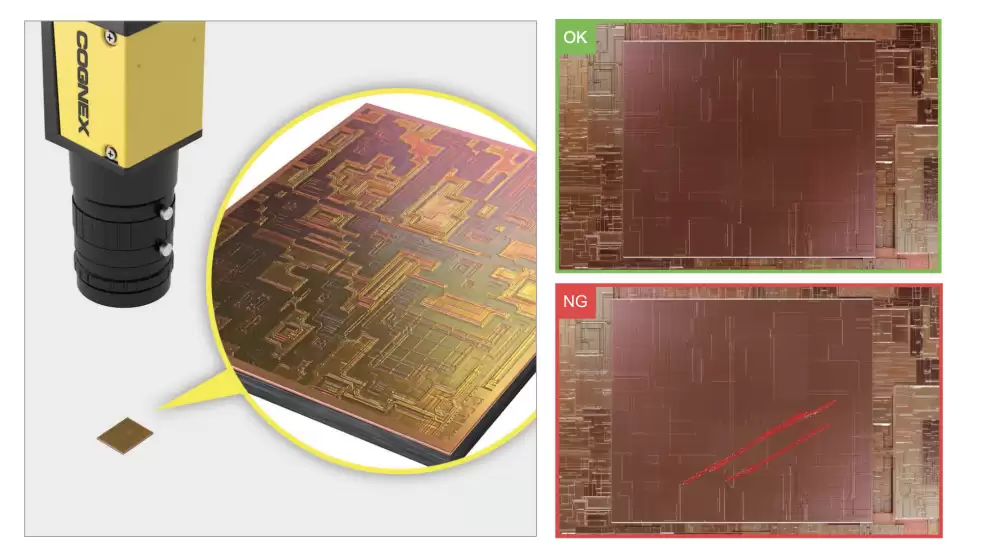

集成电路制造中，晶粒表面的裂纹、碎片、烧痕等缺陷直接关乎最终芯片质量和性能。但这些缺陷的形状、大小、位置千变万化，传统规则式视觉系统很难精准捕捉。而且，产线上还要避免把不构成危害的微小畸变标记为缺陷，否则会徒增虚警、拉低效率。考虑到晶粒尺寸多样、数量庞大，人工检测不仅效率低下，还可能引入无尘室污染，得不偿失。

解决方案

康耐视基于AI的缺陷检测工具，专门用来识别那些规则式系统处理不了或耗时过长的外观缺陷。它通过大量包含不同缺陷类型和位置变化的图像进行训练，能够准确锁定裂纹、碎片、烧痕等不可接受的瑕疵。检测完成后，基于AI的分类工具还会对缺陷进行归类——是裂纹、碎片还是尘斑，帮助制造商精确定位工艺问题，从而持续改进、减少缺陷、提升成品率。

半导体制造是一项“失之毫厘，谬以千里”的工程。视觉检测与测量技术就像产线上的“火眼金睛”，在每一个关键工序中守护着良率的底线。康耐视的这套方案，本质上是在用创新技术为半导体的高效制造注入确定性——让每一道工序都稳定可控，让每一颗芯片都经得起考验。
