图像基础概念全解析：从类型到处理的核心知识

我们每天都在与图像打交道，但你是否真正理解其底层逻辑？从技术视角来看，图像领域可以清晰地划分为几大核心概念。本文将从最基础的图像分类开始，系统梳理数字图像与模拟图像的核心差异。

1、模拟图像（连续图像）

模拟图像，也被称为连续图像，是一种记录真实世界连续光信息的图像形式。你可以将其想象为传统胶片上的影像——画面上的点是无限密集的，且每一个点都包含从暗到亮的连续变化值。简而言之，模拟图像完整保留了真实光线的连续变化特性。

2、数字图像（离散图像）

数字图像是由有限数字数值构成的图像，本质上是将模拟图像进行数字化“翻译”的结果。其基本组成单元是像素，也是计算机能够存储和处理的核心图像类型。在数学上，一张二维数字图像可表示为一个矩阵，用二维数组 \( f(x,y) \) 来描述，其中 \( x,y \) 代表空间坐标，而 \( f(x,y) \) 的数值则对应像素点的灰度值或其他属性。

接下来，我们来探讨颜色是如何被“存储”进数字世界的。

3、颜色模式（颜色存储方式）

颜色具有三个基本特性：色相（Hue）、明度（Brightness）和饱和度（Saturation），这些特性可以用一个三维的“颜色立体”模型来直观描述。颜色模式本质上是一种将颜色映射为数字的数学模型，决定了颜色在数字世界中的存储与表达方式。常用的颜色模式包括RGB、CMYK、HSB、Lab、位图、灰度、索引颜色、双色调以及多通道等。

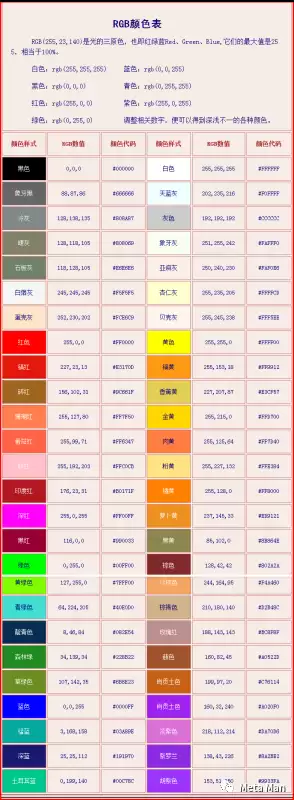

RGB模式（加色发光模式）

RGB模式是最常用的彩色图像模式。R、G、B分别代表红、绿、蓝三原色，每个像素占用3个字节（24位），分别用于存储R、G、B的数值，范围在0到255之间。简单来说，0代表该颜色分量不存在，255代表该颜色分量达到最亮。这是一种典型的“加色模式”——三个通道的数值叠加后，亮度会 progressively 增加。其特点非常鲜明：文件体积小，色彩表现丰富饱满。为什么屏幕显示普遍采用RGB模式？因为显示器的物理结构本身就是基于RGB发光原理设计的。当三个通道数值相等时，呈现灰色；均为255时，显示纯白；均为0时，则为纯黑。三种色光混合后，亮度高于任意单色光，因此RGB也被称为“色光加色法”。

4、色彩模式（显示与生成算法）

需要明确一个概念：色彩模式本质上是一种颜色生成算法，它决定了颜色在数字世界中如何被“创造”出来。由于成色原理的差异，显示器、投影仪等依靠光发色的设备，与打印机、印刷机等依靠颜料显色的设备，在颜色生成方式上存在本质区别。前面提到的RGB、CMYK、HSB、Lab等模式，均归属于这一范畴。

5、数字图像分类（按存储与表现方式）

数字图像根据其存储结构和表现方式，可以划分为以下几种主要类型。

（1）二值图像（黑白图像）

二值图像是最简单的数字图像类型，仅包含两种颜色：黑和白。通常用0表示黑色，1表示白色。适合那些没有灰度过渡、纯粹黑白分明的画面。

（2）灰度图像（灰度图）

灰度图像的像素值范围通常在0到255之间，0代表纯黑，255代表纯白，中间数值则代表从黑到白的过渡色。这就是我们常说的256级灰度图。虽然看起来像“黑白照片”，但它包含了黑白之间丰富的灰度层次信息。

（3）索引颜色图像（映射颜色）

索引颜色模式较为特殊。其颜色表中，红、绿、蓝的分量值并不相等；图像中的像素值并不直接对应颜色，而是指向颜色表中的一个“索引地址”。受此限制，索引颜色图像最多只能显示256种颜色。这种模式常被称为“映射颜色”。其文件结构相对复杂，除了存储图像的二维矩阵外，还包含一个名为MAP的颜色索引矩阵（通常尺寸为256×3）。MAP矩阵的每一行对应一种颜色的RGB值。索引图像适用于色彩要求简单的场景，例如早期Windows系统中的壁纸。如果图像色彩复杂，则需要使用真彩色模式。

（4）真彩色RGB图像（全彩色图像）

与索引图像不同，真彩色RGB图像的每个像素，其颜色值直接由R、G、B三个分量组成，并直接存储在图像矩阵中。每个分量占用一个字节（0-255），三个字节组合起来可以产生约1670万种不同的颜色。假设图像有M行N列，则需要三个M×N的二维矩阵来分别存储R、G、B分量。RGB图像的数据类型通常为无符号8位整型。需要特别留意的是，在存储时，通道顺序通常是BGR，而非RGB。

6、RGB图像与索引图像的核心区别

简单总结如下：

RGB彩色模式图像：又称加色模式图像，是屏幕显示的最佳选择。由红、绿、蓝三色叠加而成，每种颜色具有0-255的亮度变化范围。

索引颜色图像：像素用一个字节表示，最多包含一个256色的色表。图像质量相对较低，但占用存储空间少。数据包含一个数据矩阵和一个双精度色图矩阵，数据矩阵中的值直接指定颜色在色图中的索引位置。通常用于网页图片传输，或对像素和文件大小有严格要求的场景。

7、像素（图像最小单元）

像素是构成数字图像的最小单位。你可以将其想象为一个个带有颜色值的小方格，每个小方格的位置和颜色共同决定了图像最终的呈现效果。在计算机中，像素通常用 \( I(r,c) \) 或 \( f(x,y) \) 来表示。对于灰度图像，其值为一个标量（灰度值）；对于彩色图像，其值为一个向量，例如 \( (r,g,b) \)。像素不可再分割——它就是一个单一颜色的小格子。图像中包含的像素数量越多，在屏幕上能呈现的尺寸就越大。

8、分辨率（图像精细度度量）

分辨率用于度量位图图像中数据量的多少，常用单位包括每英寸像素数（PPI）和每英寸点数（DPI）。

（1）图像分辨率

图像分辨率指图像中每单位长度上的像素数目（单位：像素/英寸）。在相同尺寸的两幅图像中，分辨率越高，包含的像素就越多，图像细节也就越精细。图像尺寸、分辨率和文件大小三者密不可分：尺寸越大，分辨率越高，文件体积自然就越大。

（2）屏幕分辨率

屏幕分辨率指显示器上每单位长度显示的点的数目（DPI），它取决于显示器本身的尺寸和像素设置。如果图像分辨率高于显示器分辨率，图像在屏幕上显示的实际尺寸将会比设计尺寸更大。

图像数学模型详解：连续与离散

图像处理离不开数学模型的支撑，以下是两种基本思路。

1、两种基本的图像数学模型

连续模型（连续图像模型）

连续模型将图像视为能量在空间上的连续分布，传统胶卷成像就是这一模型的典型例子。

离散模型（离散图像模型）

离散模型将数字图像视为离散采样点的集合，每个点拥有各自的属性。计算机处理的就是对这些离散单元的运算。该模型无法直接反映图像的整体状态及内容间的关联，通常需要借助卷积等操作来弥补。两种模型各有优势，但离散模型便于计算机处理，是目前图像处理领域的主流方向。

2、图像数学模型的应用原则

在实际处理中，根据任务需求的不同，需要灵活切换使用不同的模型，以确保系统达到最佳性能。一个关键原则是：图像在数字化过程中必须满足采样定理，这样才能确保离散后的图像与连续的原始图像准确对应。需要牢记一个核心观点：“数字图像处理”并非指“处理数字图像”，而是指“用数字方法处理图像”。

3、采样定理（奈奎斯特采样定理）

该定理由美国电信工程师H.奈奎斯特于1928年提出。在数字信号处理领域，采样定理是连接连续信号与离散信号的桥梁，明确了采样频率与信号频谱之间的关系，是连续信号离散化的基本依据。简单来说，它为采样率设定了一个足够高的门槛，以确保能从连续的有限带宽信号中完整恢复出所有信息。

4、数字化（从连续到离散的转换）

将一幅原始图像转换为数字形式，通常包含“扫描”、“采样”和“量化”三个步骤。在实际应用中，“扫描”常被归入“采样”阶段，简化为两个核心过程。

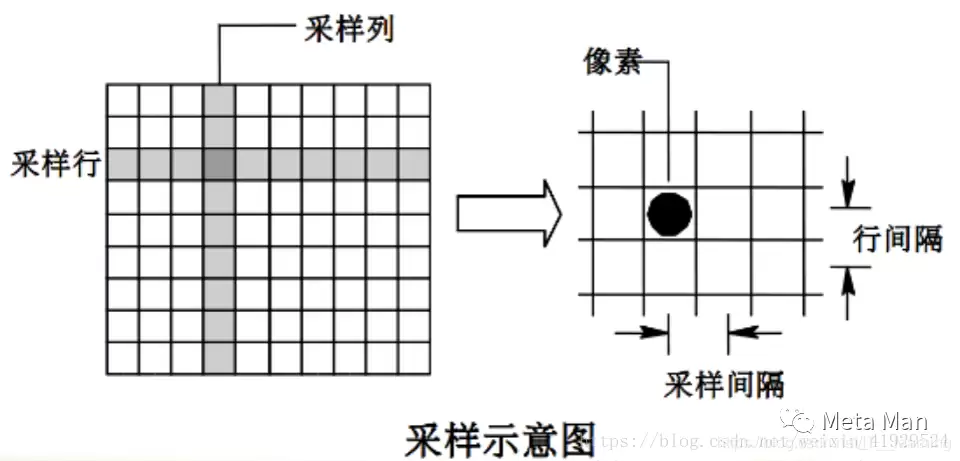

（1）采样（空间离散化）

采样是将空间上连续的图像分割成离散的网格（像素点）。采样频率越高，还原的图像就越真实。这个过程会将一幅连续图像分割成 M×N 个网格，每个网格用一个亮度值表示。而M和N的取值，必须满足采样定理的要求。

（2）量化（亮度离散化）

量化是将采样得到的像素点上的亮度值转换成离散的数值。一幅数字图像中不同灰度值的数量被称为灰度级，级数越大，图像层次越丰富，视觉效果也越清晰。简单理解：量化就是把一个连续的亮度变化区间映射到单个特定的数码上。量化完成后，图像就变成了一个整数矩阵，每个像素具有两个属性：位置（行列）和灰度（亮暗程度）。灰度级范围通常为0到255（8bit量化）。下图展示了从连续到离散的完整转化过程。

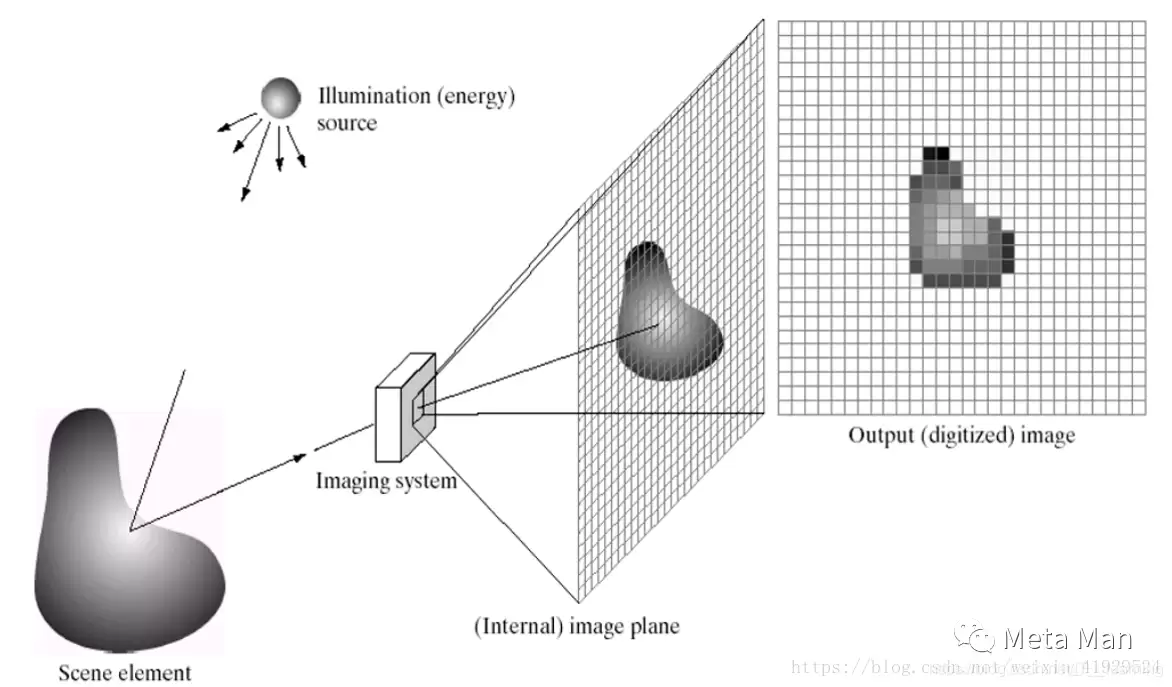

整个数字化过程可以用下图来概括，展示从真实图像到数字图像的完整路径。

图像处理技术：增强、复原与压缩算法

数字图像处理是一个庞大的技术领域，主要包含以下内容：

• 图像数字化（采样与量化）
• 图像变换（频域与空间域）
• 图像增强（改善视觉效果）
• 图像恢复（退化图像复原）
• 图像压缩编码（减少数据冗余）
• 图像分割（目标提取）
• 图像分析与描述（特征提取）
• 图像识别分类（模式识别）

常用图像变换算法详解

这部分涵盖了大量基础且重要的算法，包括：几何变换（畸变校正、图像缩放中的双线性插值、旋转、拼接）；频域变换（傅立叶变换、余弦变换、沃尔什-哈达玛变换、K-L变换、小波变换）；频域处理（高通滤波、同态滤波、低通滤波等平滑去噪算法）。

图像增强（改善视觉质量）

图像增强的目的是改善图像的视觉效果，针对具体应用场景有选择地突出图像的整体或局部特征。例如，将模糊图像变清晰，或强化感兴趣区域同时抑制不感兴趣的细节。常用方法包括：线性变换、非线性变换、直方图均衡化和直方图规定化。

图像复原（退化图像恢复）

图像在形成、传输和记录过程中，由于设备或环境的不完善会出现质量下降，这被称为图像退化。图像复原的目标是根据已知的退化机制找到对应的“逆过程”，从而恢复出原始图像。需要记住的操作顺序是：如果图像已经退化，应先进行复原，再进行增强。

常用的图像复原方法包括：

• 代数恢复方法：无约束复原、约束最小二乘法
• 频域恢复方法：逆滤波、去除均匀运动模糊、维纳滤波

图像压缩（降低数据冗余）

图像数据之所以能被压缩，是因为其中存在多种冗余，主要包括三种：编码冗余、像素间冗余和视觉冗余。

• 无损压缩：对文件的数据存储方式进行优化，删除冗余信息。文件可以完全还原，不损失任何细节，适合对图像质量要求严格的场景。
• 有损压缩：在保留亮度信息的同时，合并色相和纯度信息。压缩比可以很高，但图像质量会有所下降。虽然解码后的图像与原图存在失真，但在视觉上可能差别不大，是实现高压缩比的主要方式。
