仪器仪表与传感器信号带宽频响现场匹配技术

类型:热点整理2026-07-19
工业现场模拟信号传输易受变频器等干扰,采用模拟信号隔离放大器实现隔离、放大与转换。带宽和频响是关键指标,带宽越大响应越快,但抗干扰能力减弱。选型依据信号频率:低频(<50Hz)选低频响型号,高频(>2kHz)选高频响型号,常规系统选标准频响,强磁干扰用光隔离。

工业现场的传感器与PLC、DCS、仪器仪表之间,信号传输看似简单,实则蕴含深厚技术细节。尤其是模拟信号的输入输出环节,由于现场环境复杂多变,各类干扰源层出不穷——变频器、电磁阀、大功率设备等,任何一个都可能使信号严重失真。此时,模拟信号隔离放大器(亦称模拟量隔离变送器)便成为关键的“守门员”。它属于模拟信号调理范畴,核心功能在于将输入输出信号进行放大、转换与远传,同时实现各级控制回路之间的电气隔离。简而言之,既保护设备免受干扰,又确保信号稳定传输,尤其针对公共接地、变频器脉冲、浪涌等“隐形杀手”,隔离放大器能有效抵御。

先从基础概念讲起。什么是带宽?带宽又称频宽,指在固定时间内能够传输的数据量。数字设备中,带宽以bps为单位,表示每秒传输的位数;模拟设备中,带宽以赫兹(Hz)表示,指每秒传输的周期数。信号的带宽,实际上就是该信号所包含的不同频率成分占据的频率范围。而频率响应(简称频响)则用于描述仪器仪表或PLC等设备对不同频率信号的处理能力差异。可以说,带宽与频响是衡量设备“反应速度”的核心指标。

那么,带宽如何测量?方法很简单:在输入端施加一个频率可调的正弦波模拟信号,输出端能够稳定跟随输入信号的最大频率范围,即为带宽。该指标在实际工程中意义重大——它直接反映了隔离放大器对输入信号变化的响应速度。带宽越大,响应越快;带宽越小,意味着对瞬间变化不敏感,换句话说,抗干扰能力反而更强。这就像去听音乐会,耳朵过于灵敏,连后台搬椅子的声音都听得一清二楚,反而成为干扰。

隔离放大器与隔离变送器的工作原理,通俗而言,就是先将传感器、仪器仪表送来的标准信号(或温度、位移、频率等专用信号)通过半导体器件进行调制,再利用光感或磁感器件实现隔离转换,最后解调还原为原始信号或变换为其他信号。同时,输入、输出以及辅助电源之间需实现三隔离。由于核心功能是隔离、放大、转换与变送,因此信号带宽和频率响应是不可绕开的基础技术指标。

工业现场信号传输干扰处理参考方案(变频器抗EMC干扰专用隔离放大器)

工业现场一旦存在变频控制设备、大功率电磁起动设备、GPS高频信号收发装置等干扰源,问题便变得复杂。需要根据干扰源和信号特性,具体分析,对症下药。

1. 传感器输出模拟信号上的干扰
在传感器输出端加装ISO系列模拟信号隔离放大器,可有效解决信号传输中的衰减与EMC干扰,提升系统稳定性与可靠性。针对变频器这种强干扰场景,ISO EM U-P-O-M系列内部集成了输入信号干扰抑制滤波电路和输出干扰谐波吸收电路,抗EMC及高频空间干扰能力更强。特别适合现场有变频设备、大功率电磁起动、GPS高频收发装置的场合。

2. 高频信号辐射的空间干扰
各控制系统和设备分别加装金属屏蔽盒(不同频率段选用不同金属材质),外壳可靠接地,信号通讯线全部采用双绞屏蔽电缆。这是最直接且有效的物理防护手段。

3. RS232/RS485远程通讯线路干扰
在通讯接口上加装DC-DC隔离模块电源,将通讯供电电源与其他电源彻底隔离。同样,信号线需使用双绞屏蔽电缆,屏蔽层接地。

4. 系统供电电源电路中的干扰
大电流晶闸管、变频设备、大功率电磁起动装置会导致电源系统供电参数畸变,干扰信号沿电源线进入各控制装置。解决办法:确保所有装置良好接地,供电电源上加装相匹配的电源滤波器(低通EMI滤波器或抑制电抗器)。

模拟信号隔离放大器隔离变送器的带宽与频响——工业现场选型应用参考

选型关键,在于信号的频率特征。

1. 若模拟信号变化频率缓慢(小于50Hz),例如测量温度、压力、位移、流量等,可选用带宽较小、低频响的隔离放大器,如ISO EM U(A)-P-O-M系列(M代表低频响)。此类场合在变频器控制系统中十分常见,为抑制EMC干扰,ISO EM U-P-O-M系列是最常用的选择。

2. 若模拟信号变化频率较高(大于2KHz),例如测量转速、调节高速电子开关、开关电源的PWM控制,则需选用高带宽、高频率响应的隔离放大器,如ISO EM U(A)-P-O-H系列(H代表高频响)。这样才能保证数据采集的完整性与可靠性。

3. 大多数常规系统,既不属于高频也不属于低频,可选用标准频响(2K)产品,例如ISO EM A-P-O或ISO EM U-P-O系列。

4. 若现场存在强磁空间干扰(如高频电磁大电流负载),光隔离放大器是更优选择,例如ISO U(A)-P-O-M系列。

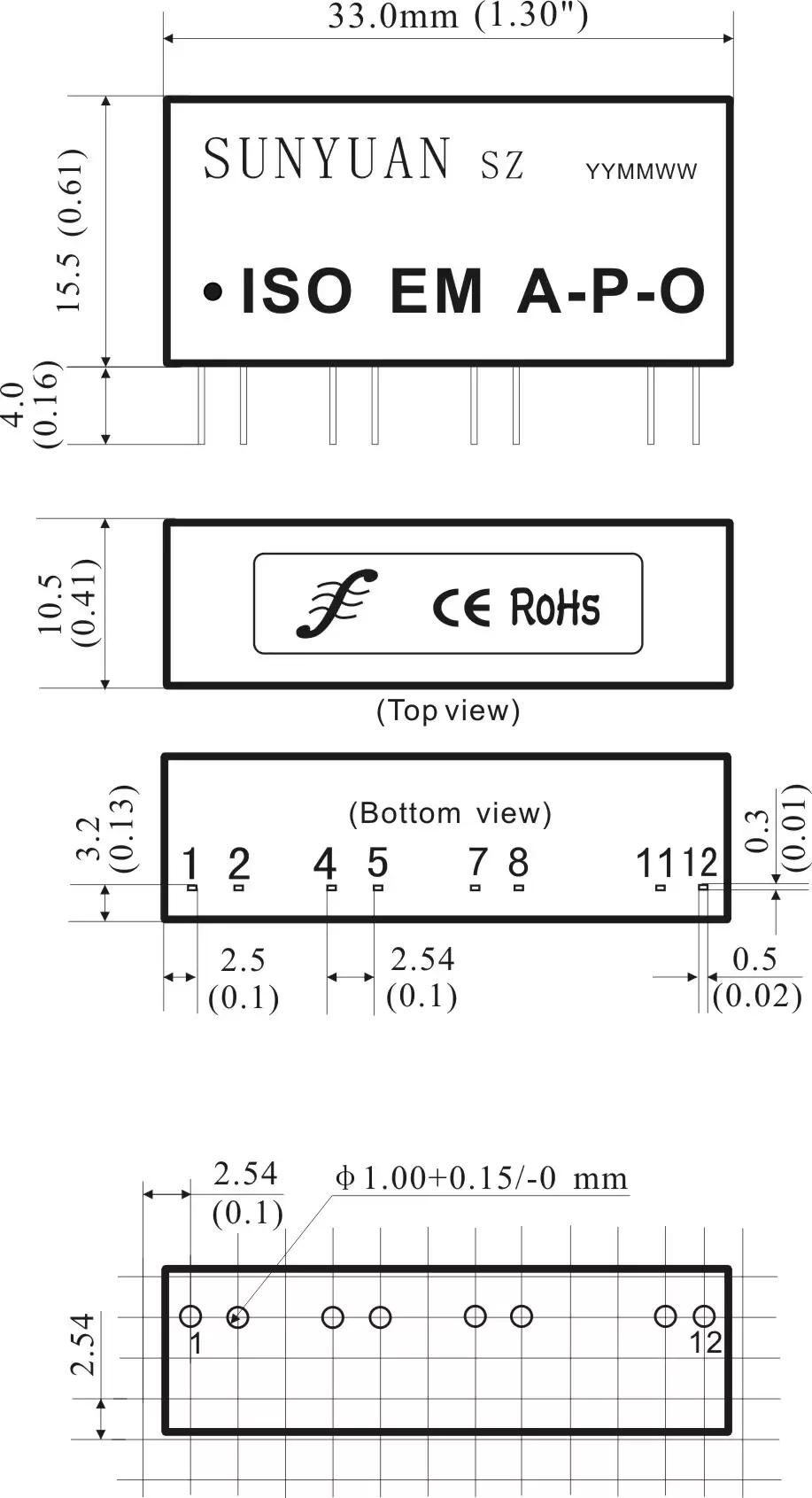

信号隔离器/隔离放大器/隔离变送器IC外型尺寸及PCB布板尺寸参考(SIP12 Pin)

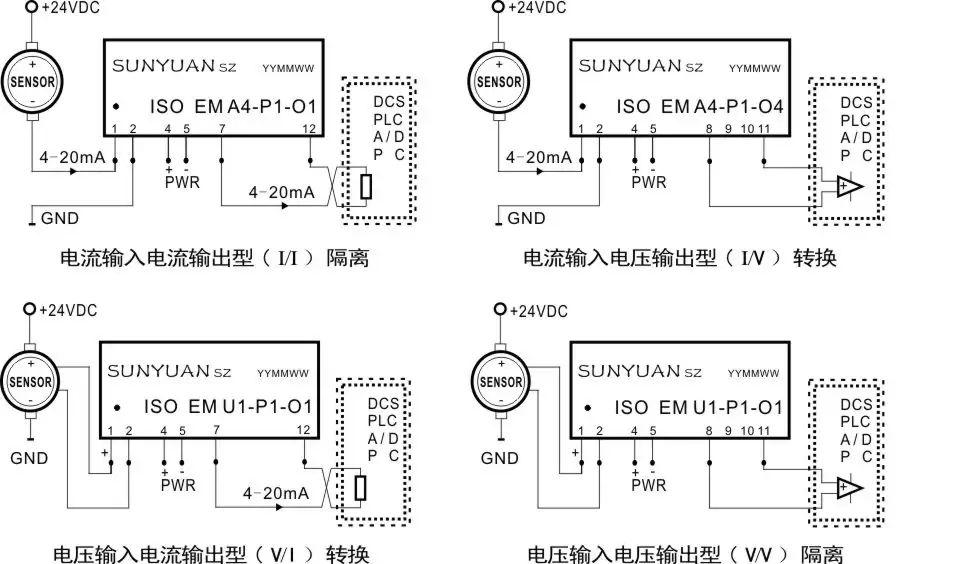

隔离放大器隔离变送器IC,ISO EM 系列典型应用接线图(ISO EM A-P-O / ISO EM U-P-O)

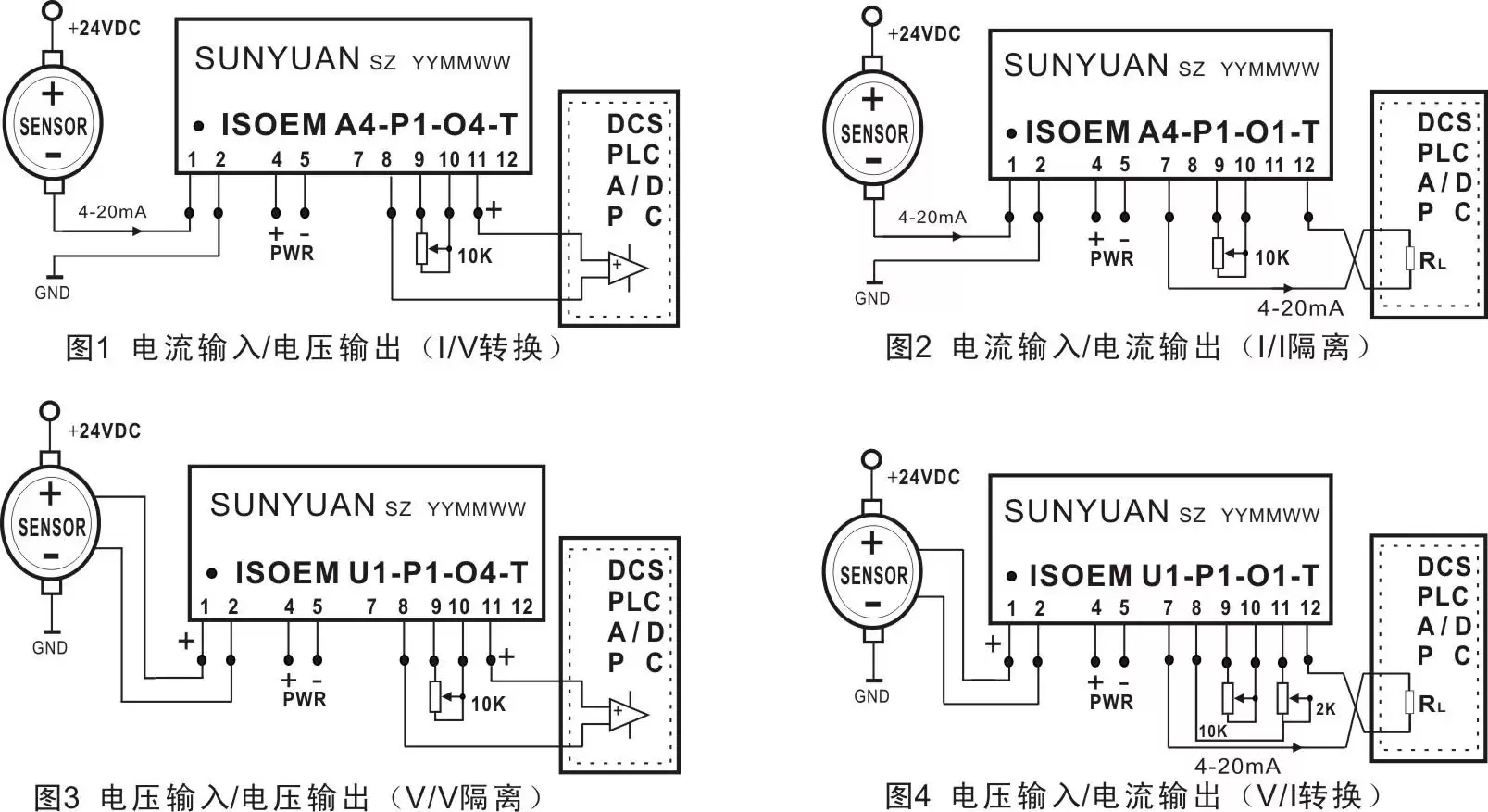

零点、增益可调节型隔离放大器IC,ISO EM-T 系列典型应用接线图(ISO EM A-P-O-T / ISO EM U-P-O-T)

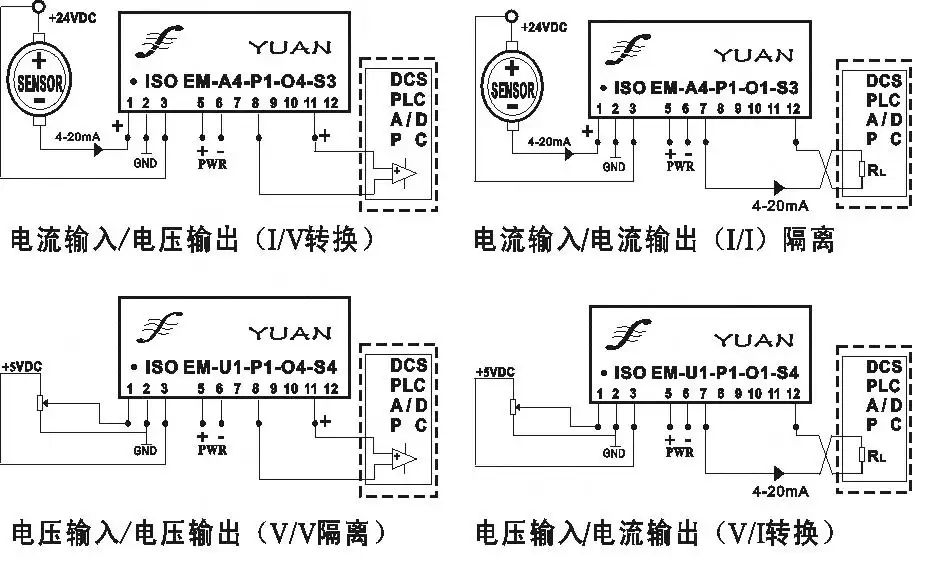

输入端隔离配电型隔离变送器IC:ISO EM-S 系列典型应用接线图(ISO EM A-P-O-S / ISO EM U-P-O-S)
