本教程将带你深入了解 BL808 三核异构架构的编译、烧录与启动流程，帮助你掌握 m0、lp、d0 三个核心的独立与协同工作方法。

1. 认识 BL808 三核异构架构

BL808 是高度集成的 AIoT 芯片组，具有 Wi-Fi/BT/BLE/Zigbee 等无线互联单元，包含多个 CPU 以及音频编码译码器、视频编码译码器和 AI 硬件翻跟斗，适用于各种高性能和低功耗应用领域。

BL808 系列芯片主要包含无线和多媒体两个子系统：

• 无线子系统：包含一颗 RISC-V 32-bit 高性能 CPU（m0），集成 Wi-Fi/BT/Zigbee 无线子系统，可以实现多种无线连接和数据传输，提供多样化的连接与传输体验。
• 多媒体子系统：包含一颗 RISC-V 64-bit 超高性能 CPU（d0），集成 DVP/CSI/H264/NPU 等视频处理模块，可广泛应用于视频监控、智能音箱等多种 AI 领域。

多媒体子系统组成部分如下：

• NPU HW NN 协处理器 (BLAI-100)，适用于人工智能应用领域
• 摄像头接口
• 音频编码译码器
• 视频编码解码器
• 传感器
• 显示接口
• 电源管理单元控制低功耗模式
• 此外，还支持各种安全功能

外围接口包括 USB2.0、Ethernet、SD/MMC、SPI、UART、I2C、I2S、PWM、GPDAC/GPADC、ACOMP、PIR、Touch、IR remote、Display 和 GPIO。支持灵活的 GPIO 配置，BL808 最多可达 40 个 GPIO。

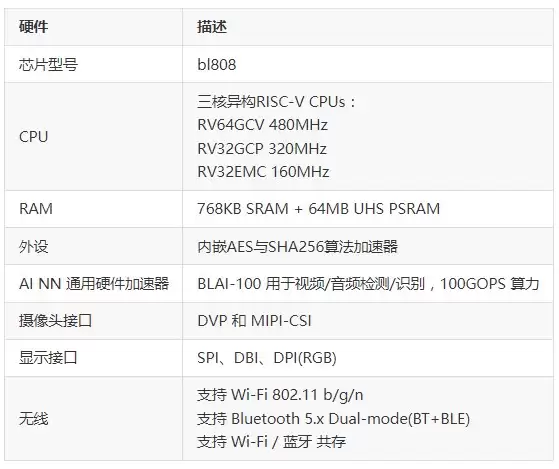

芯片规格如下：

2. RT-Thread 版本支持

BL808 是三核异构架构，分别为 m0、lp、d0，当前 BSP 已实现三核同时启动，三核分别采用了不同的 RT-Thread 版本。

3. 编译准备工作

3.1 工具链下载

下载 RISC-V 的工具链（下载地址1或下载地址2）。

• Windows 平台：请使用 env 工具，使用命令 tar -xvf Xuantie-900-gcc-elf-newlib-mingw-V2.6.1-20220906.tar.gz 解压交叉编译器。注意：使用 Windows 下解压工具直接解压可能出现 Windows 下编译错误。
• Linux 平台：解压到合适目录即可。

3.2 配置工具链路径

在 rtconfig.py 中将 RISC-V 工具链的本地路径加入 EXEC_PATH，或通过 RTT_EXEC_PATH 环境变量指定路径。

Windows 设置示例：

set RTT_EXEC_PATH=C:\Users\xxxx\Downloads\Xuantie-900-gcc-elf-newlib-x86_64-V2.6.1\bin

Linux 设置示例：

export RTT_EXEC_PATH=/opt/Xuantie-900-gcc-elf-newlib-x86_64-V2.6.1/bin

小提示：建议使用环境变量方式设置，这样即便切换项目也无需修改 rtconfig.py 文件。

4. 编译各个核心

BL808 的三个核心需要单独编译，并烧录到对应的位置。

4.1 编译 m0 / lp 核

Windows 平台：推荐使用 env 工具，在 console 下进入 bsp/bl808 目录，选择需要编译的核心（m0 或 lp），运行：

cd bsp/bl808/m0
menuconfig
pkgs --update

Linux 平台：先执行以下命令初始化环境：

scons --menuconfig
source ~/.env/env.sh
cd bsp/bl808/m0
pkgs --update

更新完软件包后，执行以下命令编译：

scons -j10

或带详细信息的编译：

scons -j10 --verbose

也可以直接指定工具链路径并编译：

scons --exec-path="GCC工具链路径"

如果编译正确无误，会产生 rtthread.elf 和 rtthread_m0.bin（或对应核心的 bin）文件。其中 rtthread_m0.bin 需要烧写到设备中。

⚠️ 注意：由于 BL808 为三核异构，lp 核、d0 核都是通过 m0 核启动的，必须正确烧录 m0 核才可以实现三核正常运行。

4.2 编译 d0 核

BL808-d0 运行在 S 态下，支持 RT-Smart，采用的交叉编译器为 riscv64-unknown-linux-musl-gcc，编译请参考 构建内核镜像 相关文档。

内核虚拟地址开始地址为 0x50000000。

BL808-d0 编译完成后，需要通过 merge_rtsmart.py 脚本，将 hw.dtb.5M、spl_bl808_d0.bin、opensbi_v0.6.bin 与 rtthread_d0.bin 合成最终烧录文件 whole_img_d0.bin，烧录地址必须为 0x100000，否则无法启动。

4.3 三核同时编译

可以运行脚本 bsp/bouffalo_lab/bl808/build_bl808_all.sh 依次编译 m0、lp、d0 核，实现一键编译所有核心。

5. 烧录固件

5.1烧录配置文件

m0 核的烧录配置文件位于：bsp/bouffalo_lab/bl808/m0/flash_prog_cfg.ini

可通过同一目录下的烧录配置文件同时烧录 m0、lp、d0三个核心的固件文件：

小提示：建议使用三核同时编译脚本生成所有 bin 文件后，再通过统一的烧录配置文件一次性烧录，避免遗漏。

6. 启动验证

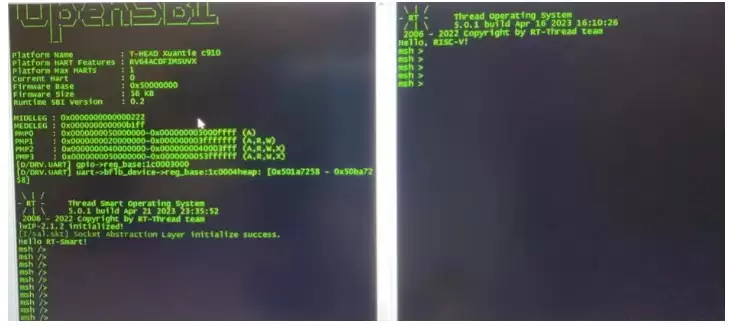

烧录完成后重新上电，观察串口输出。正常启动的日志示例如下：

7. 常见问题

• Q：编译时提示找不到工具链？
  A：请检查 RTT_EXEC_PATH 环境变量是否正确设置，或确认 rtconfig.py 中的 EXEC_PATH 路径是否正确。Windows 下推荐使用短路径且不含空格。
• Q：只烧录了 m0 核，但 lp 和 d0 核没有启动？
  A：BL808 三核依赖 m0 核引导，但 lp 和 d0 的固件也必须烧录到对应分区。请检查烧录配置文件中是否包含了三个核心的 bin 文件，并且地址正确。
• Q：d0 核编译后如何合并镜像？
  A：使用 merge_rtsmart.py 脚本，需要确保 hw.dtb.5M、spl_bl808_d0.bin、opensbi_v0.6.bin 和 rtthread_d0.bin 文件存在于正确目录下，运行脚本后生成 whole_img_d0.bin，烧录地址为 0x100000。
• Q：Windows 下使用 env 工具解压工具链失败？
  A：请使用 env 工具自带的 tar 命令解压，不要使用第三方解压软件，否则可能导致文件权限或链接错误。
• Q：编译 m0/lp 时出现 menuconfig 无法打开？
  A：检查是否已安装 Python 和 scons，并且在 env 工具的 console 下运行。Linux 下请先执行 scons --menuconfig 来自动下载 env 相关脚本。

8. 总结

通过本教程，你已经掌握了 BL808 三核（m0、lp、d0）的独立编译方法、工具链配置、烧录流程以及常见问题处理。实际操作时请务必按照核心依赖关系（m0 引导）和正确的烧录地址进行，确保三核协同工作正常。
