随着人工智能（AI）与AIGC等技术的飞速发展，设备端对核心芯片的运算效能需求不断攀升。然而，传统半导体制程已逼近物理极限，从1971年的10,000nm制程演进至2022年的3nm制程，提升空间越来越小。在这样的背景下，先进封装技术成为了突破芯片晶体管数量瓶颈的关键。本教程将带你深入了解两种主流先进封装技术——2.5D封装与3D封装，包括它们的原理、区别以及实际应用。

一、半导体制造现状与挑战

过去数十年，半导体制造技术通过缩小制程节点来增加芯片上的晶体管数量，从而提升性能。但从1971年的10,000nm制程到2022年的3nm制程，制程微缩已接近物理极限（如量子隧穿效应、漏电流等问题）。与此同时，AI、自动驾驶、云计算等应用对计算资源的需求却持续增长，单纯依靠制程进步已难以满足需求。

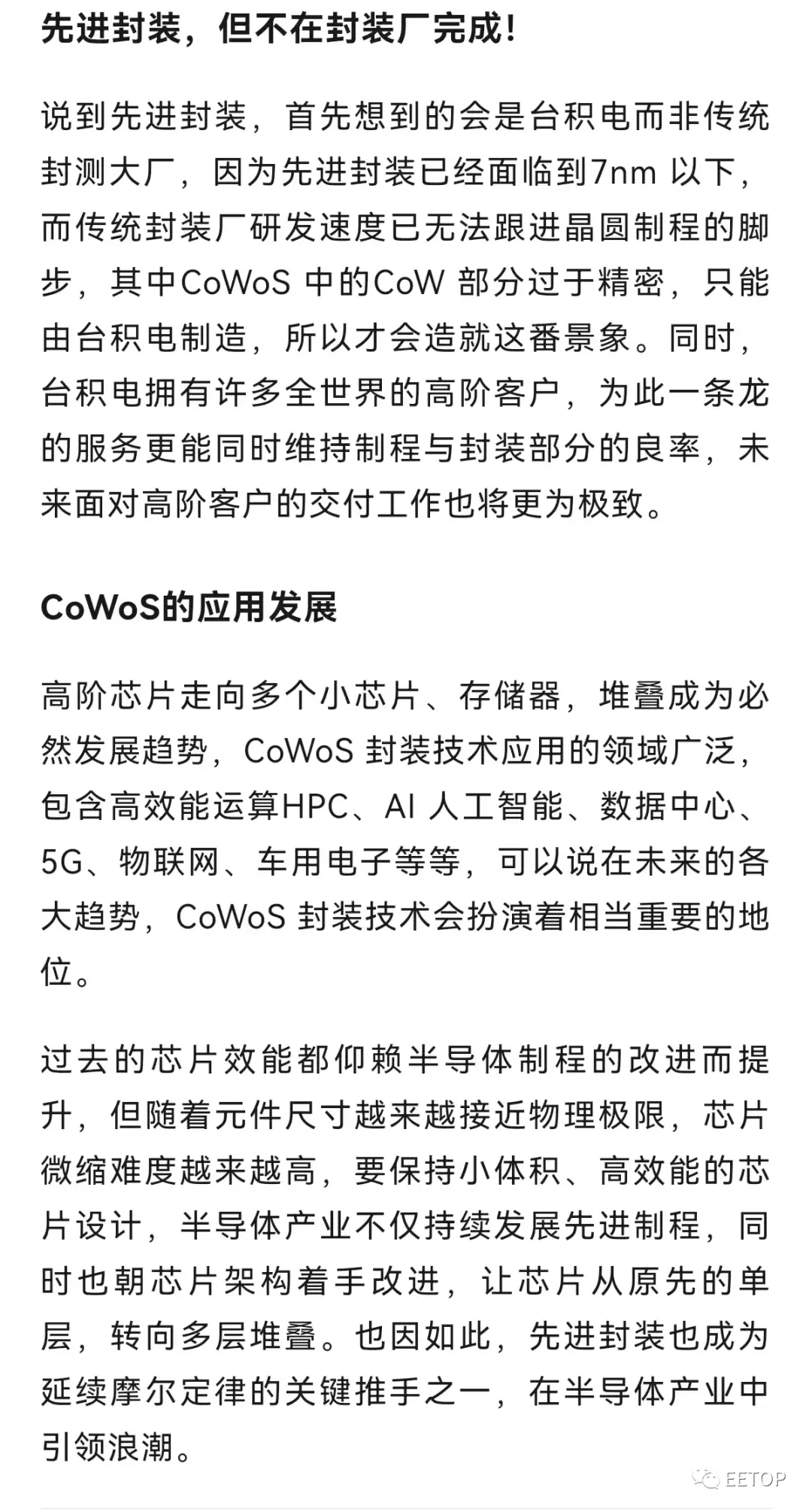

二、先进封装技术的重要性

既然制程提升遇到瓶颈，业界开始将目光转向先进封装技术。通过将多个芯片堆叠或拼接在一起，可以在不缩小单个晶体管尺寸的前提下，大幅增加单位面积内的晶体管数量，从而提升整体运算性能。先进封装技术还能降低功耗、缩信息号传输距离，是后摩尔时代的重要技术路线。

三、2.5D与3D封装详解

2.5D封装和3D封装是两种最核心的先进封装技术，它们的本质区别在于堆叠方式。下面分别介绍：

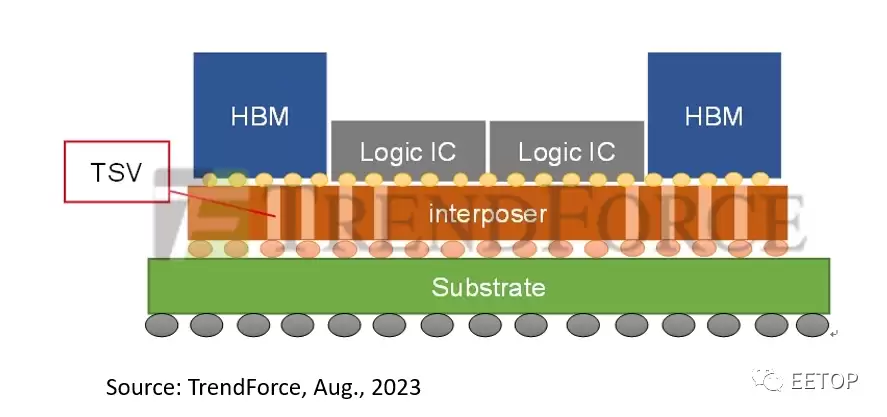

1. 2.5D封装：水平堆叠

• 工作原理：将多个芯片水平放置在一个中介层（Interposer）之上，或通过硅桥（Silicon Bridge）连接芯片。芯片之间通过中介层内的微细布线实现互连，而不是直接垂直堆叠。
• 典型应用：主要用于拼接逻辑运算芯片和HBM（高带宽存储器）。例如，在GPU上集成HBM显存，就是2.5D封装最常见的应用场景。
• 优势：技术相对成熟，散热较好，设计灵活，可以集成不同制程的芯片。

2. 3D封装：垂直堆叠

• 工作原理：将多个芯片垂直堆叠在一起，通过硅通孔（TSV）等垂直互连技术实现芯片之间的电气连接。
• 典型应用：面向高效能逻辑芯片、SoC（系统级芯片）制造。例如，将处理器核心与缓存垂直堆叠，以缩短互连长度、提升带宽。
• 优势：集成密度更高，信号传输距离更短，性能与功耗表现更优，但散热和制造难度也更大。

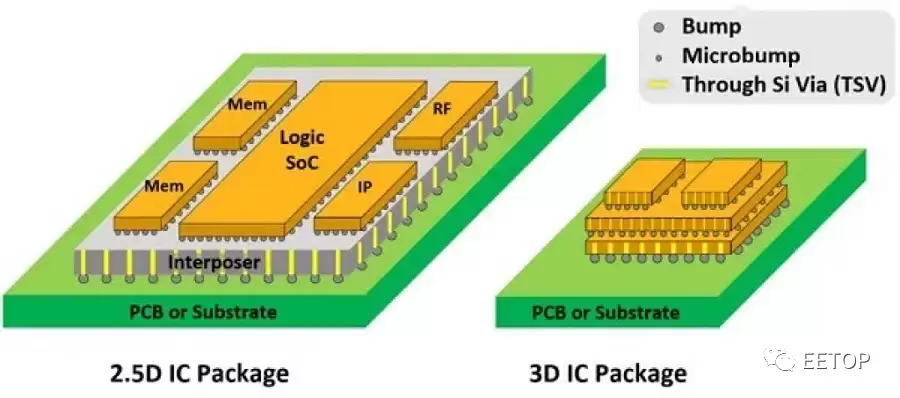

▲2.5D和3D封装的差异（图片来源：Ansys）

四、常见问题与解答

• Q：2.5D封装和3D封装哪个更先进？
  A：两者各有优劣。3D封装在集成密度和性能上更优，但制造难度和散热挑战更大；2.5D封装技术更成熟，适合当前多数场景。选择哪种取决于具体需求（如成本、性能、散热等）。
• Q：HBM为什么使用2.5D封装而不是3D？
  A：HBM本身是堆叠的DRAM芯片（本身就是3D堆叠），但将其与逻辑芯片（如GPU）连接时，采用2.5D封装通过中介层实现互连，可以避免在逻辑芯片上直接堆叠大量DRAM带来的散热和良率问题。
• Q：先进封装是否完全替代了制程微缩？
  A：不是。先进封装是制程微缩的补充，两者并行发展。制程微缩继续在晶体管层面提升密度，而先进封装在芯片间互连层面提升系统性能。未来两者结合才能满足AI、HPC等需求。

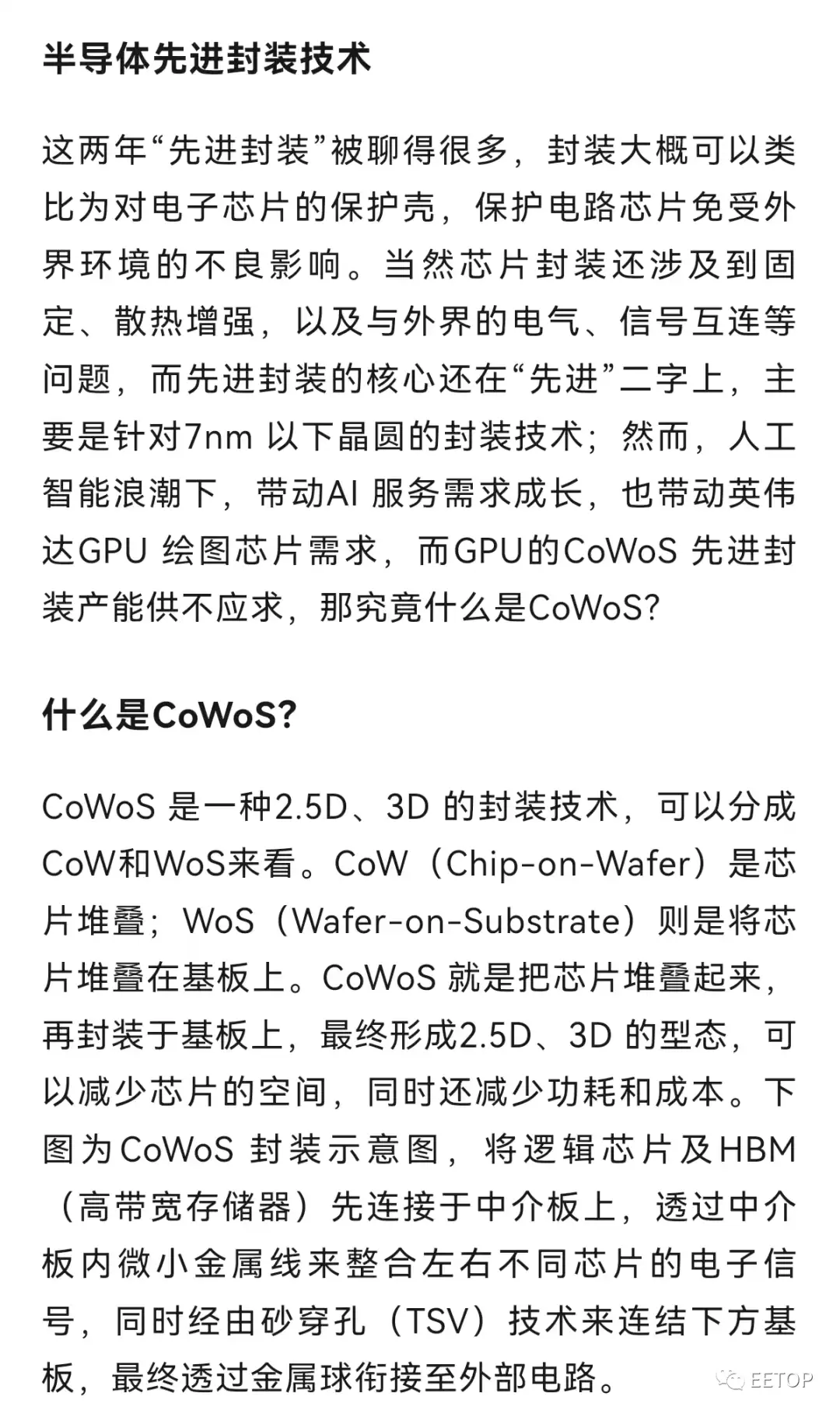

• Q：2.5D封装中的“中介层”是什么材料？
  A：最常见的是硅中介层（Silicon Interposer），利用硅基板上的微细金属线连接芯片。也有采用有机基板或玻璃中介层的方案，但硅中介层精度最高。
