基于PZT的压电触觉传感器：从原理到应用的全方位教程

触觉传感器被誉为机器人与外界环境交互的“皮肤”，能够将压力、温度、材质等信息转化为电信号。在众多压电材料中，锆钛酸铅（PZT）凭借灵敏度高、响应速度快、压电常数大等突出优势，成为触觉传感器和超声换能器的核心材料。本教程将系统梳理PZT触觉传感器的工作原理、制备工艺、最新研究进展、典型应用场景以及未来发展方向，帮助您快速掌握这一领域的关键知识。

一、PZT触觉传感器的工作原理与制作工艺

工作原理
PZT是一种人造多晶压电材料，具备机械能与电能双向转换的特性。当施加固定方向的应力时，材料内部发生形变，产生电极化现象，形成电荷（如图1所示）。这种压电效应使得PZT可以直接将外界压力转换为电信号，无需额外电源。

图1 PZT极化过程

传感器结构
PZT触觉传感器的典型结构如图2所示，由上下电极、PZT薄膜、连接层和基底四部分组成。其中，PZT薄膜的制备是传感器的核心工艺。

图2 PZT触觉传感器结构

五种主流制备方法
随着薄膜技术的发展，研究人员开发了多种PZT压电薄膜制备方法，以下是应用最广的五种：

• 溶胶－凝胶法：可精确控制薄膜成分，便于添加不同离子溶液，有利于复合材料制备，同时具有成本低、可大面积制备的优点。
• 化学气相沉积法：通过气态物质在气固界面反应生成固态沉积物。其中的气溶胶沉积法具有高沉积速率、低工艺温度、无需蚀刻等优势，在MEMS领域前景广阔。
• 水热合成法：模拟地下矿物质在高温高压环境下的成型过程，适合制备压电厚膜，是一种重要的液相成膜技术。
• 磁控溅射法：属于物理气相沉积，制备的PZT薄膜具有表面粗糙度低、压电特性突出的特点。
• 脉冲激光沉积法：薄膜组分易标定、沉积速率快，广泛应用于热学、光学与电子学领域。

小提示：在实际选择制备方法时，需综合考虑成本、薄膜质量、大面积均匀性和工艺复杂度。溶胶－凝胶法因性价比高，是实验室和初期量产的首选。

二、PZT触觉传感器的研究进展

为了满足工业化和实际应用的需求，研究人员从材料、结构、柔弹性、可扩展性四个维度对PZT触觉传感器进行了深度优化。

1. 材料优化：提升灵敏度

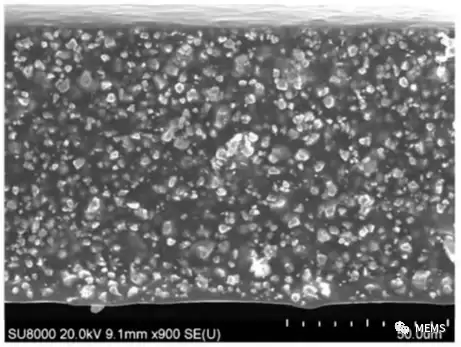

通过对PZT材料进行掺杂改性或与聚合物复合，可提高传感器的灵敏度。例如，将PZT与PDMS等压电聚合物结合，能同时兼具高灵敏度和优良的机械柔韧性。图3展示了Sappati K K等人制备的柔性PZT-PDMS压电薄膜截面SEM图。

图3 柔性PZT-PDMS压电薄膜截面SEM图

2. 结构优化：提高准确度

单个传感器只能检测单点压力，为获取力的位置与方向，常采用传感器阵列。图4为Acer M等人设计的1×3 PZT传感器阵列，通过多单元协同工作实现大面积压力分布检测。

图4 1×3 PZT传感器阵列

3. 柔弹性优化：适应复杂表面

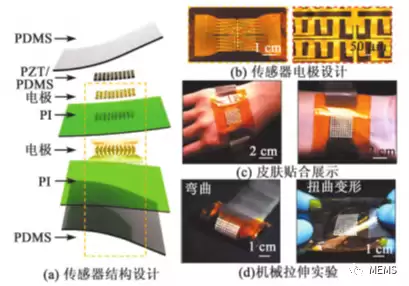

弹性模量决定物体受力形变的难易程度。为提高触觉传感器的柔弹性，各部件应选用弹性模量小的材料。图5展示了姚宽明等人提出的柔性电子皮肤器件结构，可贴合于曲面或人体皮肤。

图5 柔性电子皮肤器件结构及相关展示

4. 可扩展性优化：实现大面积高密度

实际应用中，单个传感器远不能满足需求，大面积、高密度、长连续成为新的研究方向。图6为Liu Y等人提出的高密度PZT触觉传感器，可覆盖更大的检测区域。

图6 高密度PZT触觉传感器

三、PZT触觉传感器的典型应用

PZT触觉传感器已广泛应用于运动检测、医疗健康、人机交互三大领域，展现出不可替代的价值。

1. 运动检测

步态检测是继人脸识别、指纹识别之后的新兴生物识别技术，具有更高的准确性和环境适应性。图7为Zhu M等人提出的多功能袜，通过嵌入PZT传感器实时检测步态特征，可用于安防、运动分析等场景。

图7 多功能袜用于步态检测

2. 医疗健康

可植入电子设备为疾病监测和治疗提供了新途径。利用PZT的压电效应，柔性触觉传感器可将人体内机械能转化为电能，实现自供电。图8为Lu B等人提出的基于PZT的超柔性能量采集器，可采集心脏跳动能量为植入设备供电。

图8 超柔性能量采集器用于心脏能量采集

3. 人机交互

视觉和听觉识别难以实现精细化的感知，而触觉识别具有高精度优势，可作为重要补充。图9为Zhu M等人提出的触觉反馈智能手套，通过PZT传感器感知手部动作并反馈力觉信息，提升虚拟现实和远程操控的沉浸感。

图9 触觉反馈智能手套

四、常见问题解答（FAQ）

• Q1：PZT为什么适合做触觉传感器？
  A：PZT具有灵敏度高、响应速度快、压电常数大、稳定性好等优点，能够将微小压力快速转换为电信号，且易于掺杂改性和复合，是制作高性能触觉传感器的理想材料。
• Q2：溶胶－凝胶法相比其他方法有什么独特优势？
  A：溶胶－凝胶法可以精确控制薄膜的化学成分，便于引入不同离子进行掺杂，且成本低、可大面积制备，特别适合实验室研究和低成本量产。
• Q3：传感器阵列如何解决信号串扰问题？
  A：信号串扰是高密度阵列的常见难题。目前主要通过优化电极布局、采用差分检测电路、增加屏蔽层或利用时分复用技术等方式来抑制串扰，提高信噪比。
• Q4：PZT触觉传感器能否实现完全自供电？
  A：利用压电效应，PZT传感器可以将外界机械能（如振动、按压、人体运动）转化为电能，实现自供电。但目前能量转换效率仍有限，通常需要配合储能元件（如超级电容）或低功耗电路，才能长期稳定工作。
• Q5：PZT材料的脆性缺点如何克服？
  A：通过将PZT与柔性聚合物（如PDMS、PVDF）复合，或在PZT薄膜中引入纳米材料，可以显著提高其柔韧性和抗弯折性能，同时保持较高的压电性能。

五、研究展望

PZT及其复合材料凭借稳定性好、灵敏度高、响应快、压电常数大等优势，在触觉传感器领域具有不可替代的价值。随着纳米材料的发展，PZT的易脆性等传统缺点已得到有效改善。然而，目前仍面临成本较高、功能集成单一、高密度阵列信号串扰等挑战。未来，PZT触觉传感器将向自供电、自修复、自清洁、微型化、高性能方向演进，有望在机器人、可穿戴设备、智能医疗等复杂环境中发挥更大作用。
