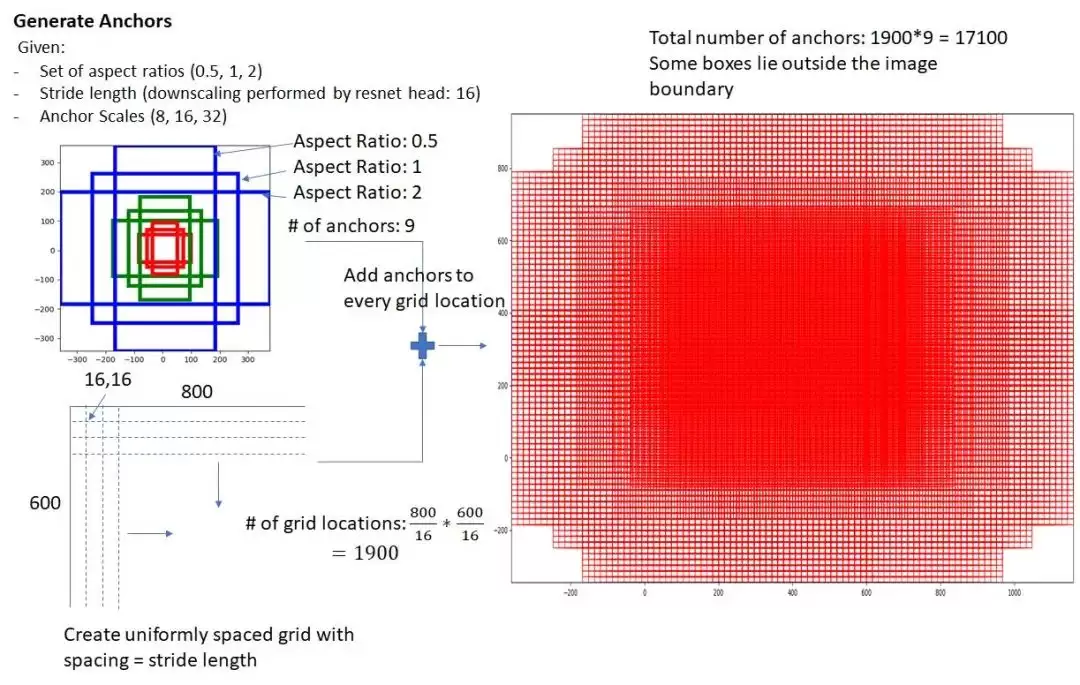

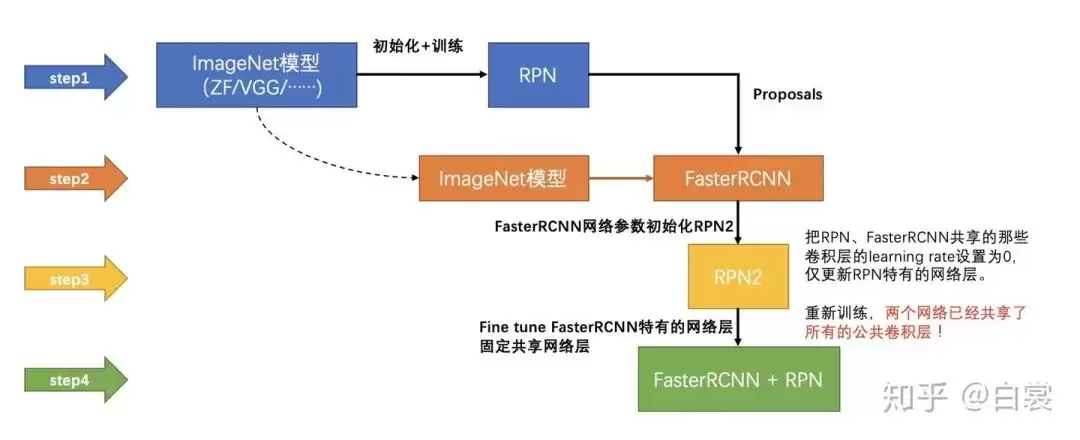

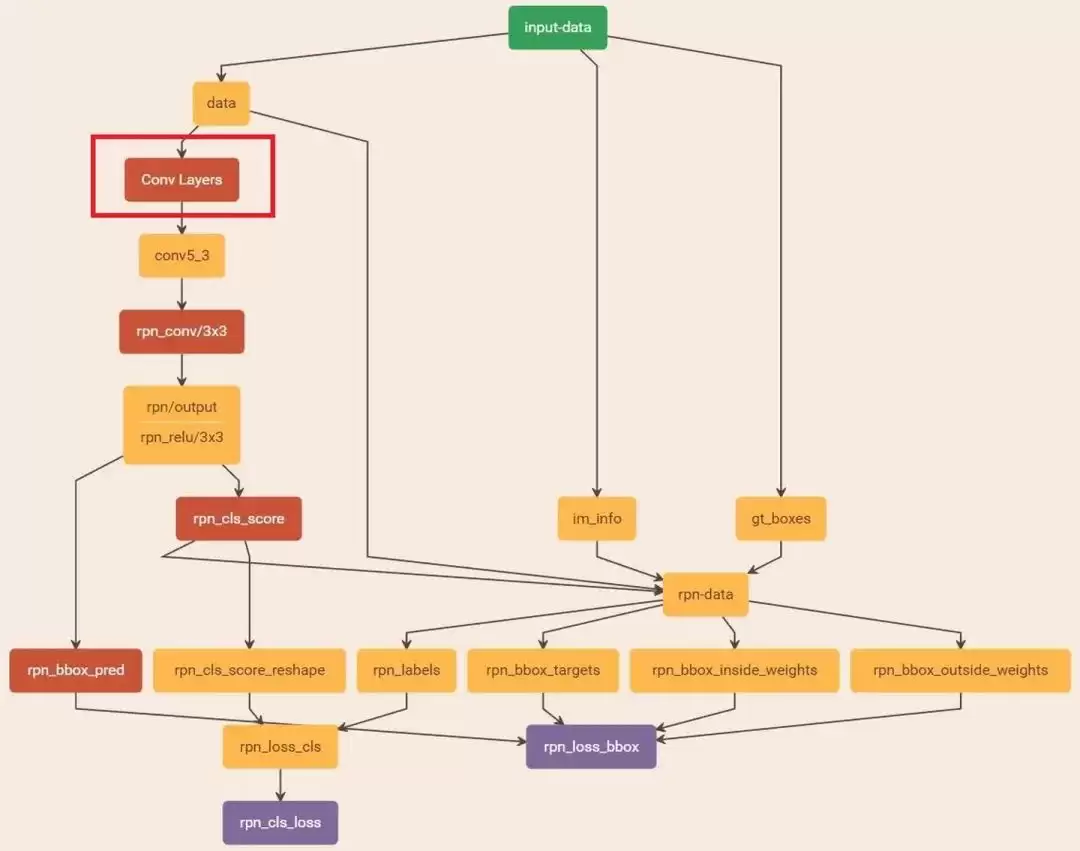

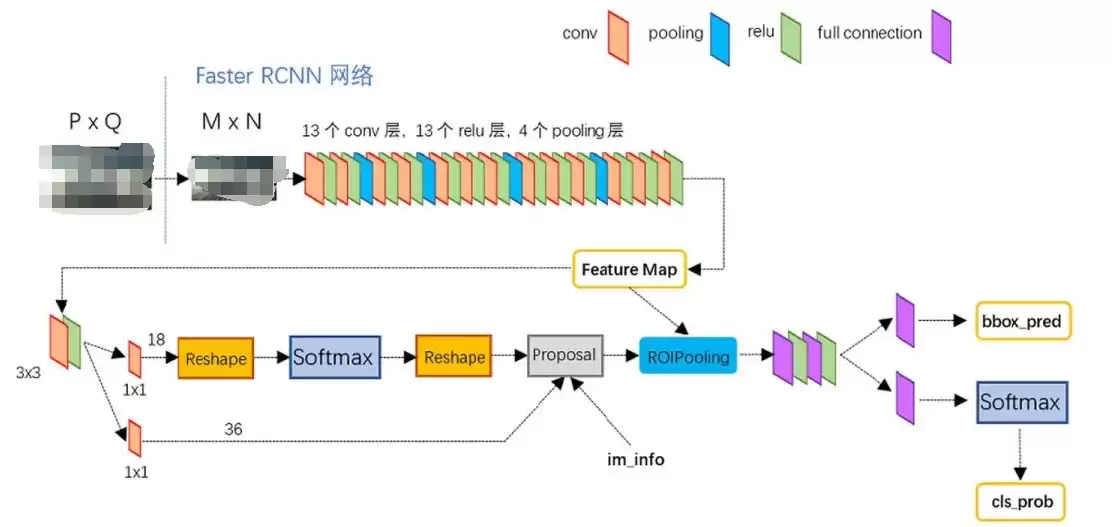

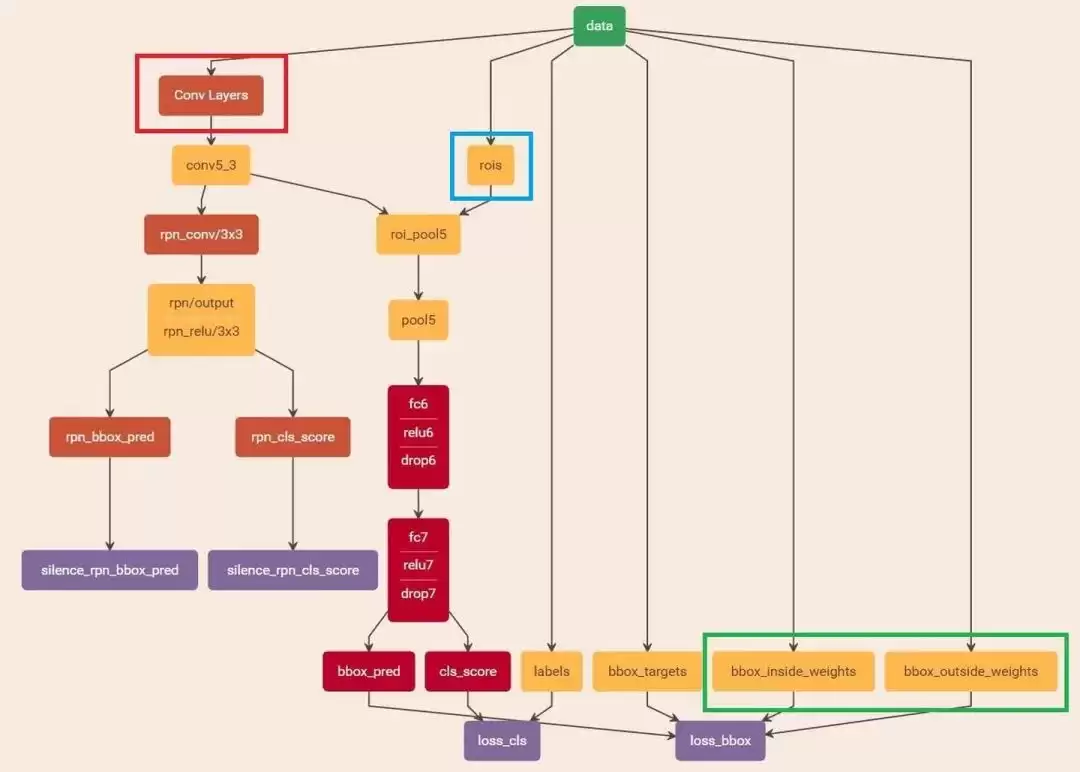

本文将从四个核心模块出发，系统梳理Faster R-CNN网络的设计思路与实现细节，帮助读者深入理解这一经典目标检测算法的原理与优化方法。 经过R-CNN和Fast R-CNN的铺垫，Ross B. Girshick在2016年提出了Faster R-CNN。这一版本的最大亮点在于：特征提取（feature extraction）、候选区域生成（proposal generation）、边界框回归（bounding box regression）以及最终分类（classification）被整合进一个统一的网络结构中，整体性能尤其是检测速度得到了显著提升。这一创新使得Faster R-CNN成为当时最快、最准确的目标检测框架之一。 目录 1 Conv layers 2 Region Proposal Networks (RPN) - 2.1 多通道图像卷积基础知识介绍 - 2.2 anchors - 2.3 softmax判定positive与negative - 2.4 bounding box regression原理 - 2.5 对proposals进行bounding box regression - 2.6 Proposal Layer 3 RoI pooling - 3.1 为何需要RoI Pooling - 3.2 RoI Pooling原理 4 Classification 5 Faster RCNN训练 - 5.1 训练RPN网络 - 5.2 通过训练好的RPN网络收集proposals - 5.3 训练Faster RCNN网络 Questions and Answer 图1 Faster RCNN基本结构（来自原论文） 从结构上看，Faster R-CNN可以拆解为四个主要部分： 1. **Conv layers**：作为CNN目标检测的基础，先用一组conv+relu+pooling层提取图像的feature maps，这些feature maps后续被RPN层和全连接层共享。 2. **Region Proposal Networks (RPN)**：用于生成候选区域。通过softmax判断anchors是positive还是negative，再利用bounding box regression修正anchors，得到精确的proposals。 3. **RoI Pooling**：收集输入的feature maps和proposals，综合后提取proposal feature maps，送入后续全连接层判定目标类别。 4. **Classification**：利用proposal feature maps计算proposal的类别，同时再次进行bounding box regression，获得检测框的最终精确位置。 下面以这四个部分为线索，深入介绍Faster R-CNN网络。图2展示了python版本中VGG16模型下的faster_rcnn_test.pt网络结构，清晰反映了图像处理流程： - 首先将任意大小PxQ的图像缩放至固定大小MxN； - 送入Conv layers，包含13个conv层、13个relu层、4个pooling层； - RPN网络先经过3x3卷积，再分别生成positive anchors和对应的bounding box regression偏移量，计算出proposals； - RoI Pooling层利用proposals从feature maps中提取proposal feature，送入后续全连接和softmax网络进行分类。 图2 faster_rcnn_test.pt网络结构（pascal_voc/VGG16/faster_rcnn_alt_opt/faster_rcnn_test.pt） 本文不打算追溯R-CNN家族的完整历史，分析清楚最新的Faster R-CNN就够了。事实上，R-CNN的细节并非必需，新算法更值得关注。Faster R-CNN通过端到端训练实现了检测速度与精度的双重突破，成为目标检测领域的重要里程碑。 1 Conv layers Conv layers由conv、pooling、relu三种层组成。以VGG16模型为例，Conv layers部分共有13个conv层、13个relu层、4个pooling层。这里有一个极易被忽略但至关重要的信息： - 所有conv层：kernel_size=3，pad=1，stride=1 - 所有pooling层：kernel_size=2，pad=0，stride=2 为什么重要？因为Faster R-CNN的Conv layers对所有卷积都做了扩边处理（pad=1，即填充一圈0），原图变为(M+2)×(N+2)大小，再做3×3卷积后输出M×N。正是这种设置，使得conv层不改变输入和输出矩阵大小。如图3所示： 图3 卷积示意图 类似地，pooling层的kernel_size=2，stride=2，每个经过pooling层的M×N矩阵缩小为(M/2)×(N/2)。因此，在整个Conv layers中，只有pooling层改变尺寸，使输出长宽各变为输入的1/2。这样一来，一个M×N大小的矩阵经过Conv layers后固定变为(M/16)×(N/16)，feature map上的每个点都能与原图对应起来。这种设计保证了特征图的尺寸一致性，为后续的RPN和RoI Pooling提供了稳定的输入。 2 Region Proposal Networks (RPN) 经典的检测方法生成检测框非常耗时，比如OpenCV adaboost使用滑动窗口+图像金字塔，或R-CNN使用Selective Search。而Faster R-CNN直接使用RPN生成检测框，抛弃了传统方法，大幅提升了检测框的生成速度。RPN网络通过全卷积结构，在特征图上直接预测目标候选区域，实现了高效的区域提议。 图4 RPN网络结构 图4展示了RPN的具体结构。RPN网络实际分为两条线：上面一条通过softmax分类anchors，得到positive和negative分类；下面一条计算针对anchors的bounding box regression偏移量，以获得精确的proposal。最后的Proposal层负责综合positive anchors和对应的偏移量，同时剔除太小或超出边界的proposals。至此，相当于完成了目标定位的功能。 2.1 多通道图像卷积基础知识介绍 在深入RPN之前，有必要回顾一下卷积的基础知识，已经熟悉的读者可以直接跳过。理解多通道卷积有助于后续理解RPN中特征图的处理方式。 对于单通道图像+单卷积核的卷积，图3已经展示过。对于多通道图像+多卷积核，计算方式如下： 图5 多通道卷积计算方式 如图5，输入有3个通道，同时有2个卷积核。每个卷积核先在输入3个通道分别做卷积，再将3个通道的结果相加得到卷积输出。所以，无论输入图像有多少个通道，输出图像的通道数总是等于卷积核的数量。对多通道图像做1×1卷积，相当于将输入图像每个通道乘以卷积系数后相加，即把原本独立的通道“联通”在一起。这种操作在RPN中用于调整特征图维度。 2.2 anchors 提到RPN，就不能不说anchors。所谓anchors，实际上就是一组由rpn/generate_anchors.py生成的矩形。直接运行demo中的generate_anchors.py可以得到以下输出： [[ -84. -40. 99. 55.] [-176. -88. 191. 103.] [-360. -184. 375. 199.] [ -56. -56. 71. 71.] [-120. -120. 135. 135.] [-248. -248. 263. 263.] [ -36. -80. 51. 95.] [ -80. -168. 95. 183.] [-168. -344. 183. 359.]] 每行的4个值表示矩形左上角和右下角点坐标。9个矩形共有3种形状，长宽比约为三种，如图6所示。实际上，anchors引入了检测中常用的多尺度方法，使得网络能够处理不同大小的目标。 图6 anchors示意图 注意，上面的anchors size是根据检测图像设置的。在python demo中，任意大小的输入图像会被reshape成800×600（即图2中的M=800，N=600）。顶锚框的大小中，长宽比1:2的最大为352×704，长宽比2:1的最大为736×384，基本覆盖了800×600的各个尺度和形状。 那么这9个anchors是做什么的？借用Faster R-CNN论文中的原图（图7）：遍历Conv layers计算出的feature maps，为每一个点都配备这9种anchors作为初始检测框。这样得到的检测框很不准确，但不用担心，后面还有两次bounding box regression可以修正位置。 图7 解释一下这张图的数字： - 原文中使用的ZF模型，其Conv Layers最后的conv5层num_output=256，对应生成256张特征图，所以feature map每个点都是256维。 - 在conv5之后，做了rpn_conv/3×3卷积且num_output=256，相当于每个点又融合了周围3×3的空间信息（猜测这样更鲁棒），同时256维不变（如图4和图7的红框）。 - 假设在conv5 feature map上每个点有k个anchor（默认k=9），每个anchor要分positive和negative，所以每个点由256维特征转化为cls=2k scores；每个anchor有(x, y, w, h)对应4个偏移量，所以reg=4k coordinates。 - 补充一点：全部anchors拿去训练太多，训练程序会在合适的anchors中随机选取128个positive anchors + 128个negative anchors进行训练（合适的anchors定义见5.1）。 注意，本文讲解中使用的VGG conv5 num_output=512，所以是512维，其他类似。RPN最终就是在原图尺度上，设置了密密麻麻的候选Anchor，然后用CNN判断哪些Anchor里面有目标（positive anchor），哪些没有（negative anchor）。本质上，这是一个二分类问题！ 那么Anchor一共有多少个？原图800×600，VGG下采样16倍，feature map每个点设置9个Anchor，所以： ceil(800/16)×ceil(600/16)×9 = 50×38×9 = 17100个 其中ceil()表示向上取整，因为VGG输出的feature map size=50×38。 图8 Generate Anchors 2.3 softmax判定positive与negative 一副M×N大小的矩阵送入Faster R-CNN后，到RPN网络变为(M/16)×(N/16)，不妨设W=M/16，H=N/16。在进入reshape与softmax之前，先做1×1卷积，如图9： 图9 RPN中判定positive/negative网络结构 该1×1卷积的caffe prototxt定义如下： layer { name: "rpn_cls_score" type: "Convolution" bottom: "rpn/output" top: "rpn_cls_score" convolution_param { num_output: 18 # 2(positive/negative) * 9(anchors) kernel_size: 1 pad: 0 stride: 1 } } 可以看到num_output=18，输出图像为W×H×18大小。这正好对应feature map每个点有9个anchors，每个anchors又有positive和negative两种可能，所有信息保存在W×H×(9×2)的矩阵中。后面接softmax分类得到positive anchors，相当于初步提取了检测目标候选区域（一般认为目标在positive anchors中）。 为何要在softmax前后都接一个reshape layer？这是为了便于softmax分类，具体原因与caffe的数据存储格式有关。在caffe中，blob以[batch_size, channel, height, width]的形式保存数据。对应上述positive/negative anchors矩阵，其存储形式为[1, 2×9, H, W]。在softmax分类时需要进行positive/negative二分类，所以reshape layer将其变为[1, 2, 9×H, W]大小，单独腾出一个维度以便softmax分类，之后再reshape回原状。caffe softmax_loss_layer.cpp的reshape函数中有精辟解释： "Number of labels must match number of predictions; e.g., if softmax axis == 1 and prediction shape is (N, C, H, W), label count (number of labels) must be N*H*W, with integer values in {0, 1, ..., C-1}." 综上所述，RPN网络利用anchors和softmax初步提取出positive anchors作为候选区域（也有实现用sigmoid代替softmax，输出[1, 1, 9×H, W]后接sigmoid进行二分类，原理相同）。 2.4 bounding box regression原理 如图10所示，绿色框为飞机的Ground Truth (GT)，红色为提取的positive anchors。即便红色框被分类器识别为飞机，但定位不准，相当于没有正确检测出飞机。因此需要一种方法对红色框进行微调，使positive anchors和GT更接近。 图10 对于窗口，一般用四维向量表示中心点坐标和宽高。红框A代表原始positive anchors，绿框G代表目标GT，目标是寻找一种变换F，使得输入anchor A经过映射得到与GT更接近的回归窗口G'： 给定anchor A = (A_x, A_y, A_w, A_h)，寻找变换F，使得F(A) = G' ≈ G。 经过何种变换F？比较简单的思路是： 先做平移： G'_x = A_x + A_w · d_x(A) G'_y = A_y + A_h · d_y(A) 再做缩放： G'_w = A_w · exp(d_w(A)) G'_h = A_h · exp(d_h(A)) 观察上面4个公式，需要学习的是d_x, d_y, d_w, d_h这四个变换。当anchor A与GT相差较小时，可以认为这种变换是线性变换，用线性回归建模对窗口进行微调（注意，只有当anchors A和GT比较接近时，才能使用线性回归，否则就是复杂的非线性问题）。 接下来的问题是如何通过线性回归获得d_x, d_y, d_w, d_h。线性回归就是给定输入特征向量X，学习参数W，使经过线性回归后的值跟真实值Y接近，即Y=WX。对于该问题，输入X是CNN feature map，定义为Φ；同时还有训练传入A与GT之间的变换量，即t* = (t_x*, t_y*, t_w*, t_h*)。输出是d = (d_x, d_y, d_w, d_h)。目标函数可以表示为： d_* = W_* · Φ 其中Φ是对应anchor的feature map组成的特征向量，W_*是需要学习的参数，d_*是预测值（*表示x, y, w, h，每个变换对应一个目标函数）。为了让预测值与真实值t*差距最小，设计L1损失函数（实际中常用smooth-L1损失）： Loss = |t* - d_*| 需要说明，只有在GT与需要回归框位置比较接近时，才可近似认为上述线性变换成立。 对应于Faster R-CNN原文，positive anchor与ground truth之间的平移量和尺度因子如下： t_x = (G_x - A_x) / A_w t_y = (G_y - A_y) / A_h t_w = ln(G_w / A_w) t_h = ln(G_h / A_h) 对于训练bounding box regression网络回归分支，输入是CNN feature Φ，监督信号是Anchor与GT的差距t*，即训练目标是：输入Φ的情况下使网络输出与监督信号接近。当bounding box regression工作时，再输入Φ，回归网络分支的输出就是每个Anchor的平移量和变换尺度，即可用来修正Anchor位置。 2.5 对proposals进行bounding box regression 了解bounding box regression后，再回头看RPN网络的第二条线路，如图12： 图12 RPN中的bbox reg 该1×1卷积的caffe prototxt定义： layer { name: "rpn_bbox_pred" type: "Convolution" bottom: "rpn/output" top: "rpn_bbox_pred" convolution_param { num_output: 36 # 4 * 9(anchors) kernel_size: 1 pad: 0 stride: 1 } } num_output=36，输出图像为W×H×36，在caffe blob存储为[1, 4×9, H, W]，即feature map每个点有9个anchors，每个anchors有4个用于回归的变换量。 回到图8，VGG输出50×38×512的特征，对应设置50×38×k个anchors，而RPN输出： - 大小为50×38×2k的positive/negative softmax分类特征矩阵； - 大小为50×38×4k的regression坐标回归特征矩阵。 恰好满足RPN完成positive/negative分类和bounding box regression坐标回归。 2.6 Proposal Layer Proposal Layer负责综合所有变换量和positive anchors，计算出精准的proposal，送入后续RoI Pooling Layer。其caffe prototxt定义： layer { name: 'proposal' type: 'Python' bottom: 'rpn_cls_prob_reshape' bottom: 'rpn_bbox_pred' bottom: 'im_info' top: 'rois' python_param { module: 'rpn.proposal_layer' layer: 'ProposalLayer' param_str: "'feat_stride': 16" } } Proposal Layer有三个输入：positive vs negative anchors分类器结果rpn_cls_prob_reshape，对应的bbox reg变换量rpn_bbox_pred，以及im_info；参数feat_stride=16，与图4对应。 首先解释im_info。对于任意大小P×Q图像，传入Faster R-CNN前首先reshape到固定M×N，im_info=[M, N, scale_factor]保存了缩放信息。经过Conv Layers，经过4次pooling变为W×H=(M/16)×(N/16)，feature_stride=16保存了该信息，用于计算anchor偏移量。 图13 Proposal Layer forward按照以下顺序处理： 1. 生成anchors，利用对所有的anchors做bbox regression回归（这里的anchors生成与训练时完全一致）。 2. 按照输入的positive softmax scores由大到小排序anchors，提取前pre_nms_topN（例如6000）个anchors，即提取修正位置后的positive anchors。 3. 限定超出图像边界的positive anchors为图像边界，防止后续roi pooling时proposal超出图像边界。 4. 剔除尺寸非常小的positive anchors。 5. 对剩余的positive anchors进行NMS（non-maximum suppression）。 6. 输出前topN（例如300）个proposal。 之后输出proposal=[x1, y1, x2, y2]，注意由于在第三步中将anchors映射回原图判断是否超出边界，所以这里输出的proposal对应M×N输入图像尺度，这点在后续网络中有用。严格来说，检测到这一步已经完成，后续部分属于识别。 RPN网络结构总结起来就是： 生成anchors → softmax分类器提取positive anchors → bbox reg回归positive anchors → Proposal Layer生成proposals 3 RoI pooling RoI Pooling层负责收集proposal，并计算出proposal feature maps，送入后续网络。从图2中可以看到RoI Pooling层有两个输入： - 原始的feature maps - RPN输出的proposal boxes（大小各不相同） 3.1 为何需要RoI Pooling 对于传统的CNN（如AlexNet和VGG），网络训练好后输入图像的尺寸必须是固定值，输出也是固定大小的vector或matrix。如果输入图像大小不定，就比较麻烦。有两种解决办法： - 从图像中crop一部分传入网络； - 将图像warp成需要的大小后传入网络。 两种办法都不好，要么crop破坏了图像的完整结构，要么warp破坏了原始形状信息。RPN生成的proposals也是大小形状各不相同，因此存在同样的问题。Faster R-CNN中提出了RoI Pooling解决这个问题。RoI Pooling源自Spatial Pyramid Pooling，它能够将任意大小的特征图区域转换为固定尺寸输出，从而保证后续全连接层的输入维度一致。 3.2 RoI Pooling原理 RoI Pooling Layer的caffe prototxt定义： layer { name: "roi_pool5" type: "ROIPooling" bottom: "conv5_3" bottom: "rois" top: "pool5" roi_pooling_param { pooled_w: 7 pooled_h: 7 spatial_scale: 0.0625 # 1/16 } } 其中参数pooled_w和pooled_h，以及spatial_scale。RoI Pooling layer forward过程： 1. 由于proposal对应M×N尺度，首先使用spatial_scale参数将其映射回(M/16)×(N/16)大小的feature map尺度； 2. 再将每个proposal对应的feature map区域水平分为pooled_w×pooled_h的网格； 3. 对网格的每一份都进行max pooling处理。 这样处理后，即使大小不同的proposal输出结果都是pooled_w×pooled_h固定大小，实现了固定长度输出。这使得网络能够处理任意尺寸的输入图像，同时保持特征的有效性。 图15 proposal示意图 4 Classification Classification部分利用已经获得的proposal feature maps，通过全连接层与softmax计算每个proposal具体属于哪个类别（如人、车、电视等），输出cls_prob概率向量；同时再次利用bounding box regression获得每个proposal的位置偏移量bbox_pred，用于回归更精确的目标检测框。Classification部分网络结构如图16。 图16 Classification部分网络结构图 从RoI Pooling获取到7×7=49大小的proposal feature maps后，送入后续网络，做了两件事： - 通过全连接和softmax对proposals进行分类，这属于识别范畴； - 再次对proposals进行bounding box regression，获取更高精度的rect box。 全连接层InnerProduct layers的示意图如图17： 图17 全连接层示意图 其计算公式为：Y = WX + B，其中W和B都是预先训练好的，大小固定，因此输入X和输出Y也是固定大小。这印证了之前RoI Pooling的必要性。到这里，其他内容已经很容易理解，不再赘述。 5 Faster RCNN训练 Faster R-CNN的训练是在已经训练好的模型（如VGG_CNN_M_1024、VGG、ZF）基础上继续进行。实际训练过程分为6个步骤： 1. 在已经训练好的模型上，训练RPN网络（对应stage1_rpn_train.pt）。 2. 利用步骤1中训练好的RPN网络，收集proposals（对应rpn_test.pt）。 3. 第一次训练Fast RCNN网络（对应stage1_fast_rcnn_train.pt）。 4. 第二次训练RPN网络（对应stage2_rpn_train.pt）。 5. 再次利用步骤4中训练好的RPN网络，收集proposals（对应rpn_test.pt）。 6. 第二次训练Fast RCNN网络（对应stage2_fast_rcnn_train.pt）。 可以看到训练过程类似于一种“迭代”，但只循环了2次。为什么只循环2次？作者提到：“A similar alternating training can be run for more iterations, but we have observed negligible improvements”，即循环更多次没有提升。下面以上述6个步骤讲解训练过程。 训练流程图： 5.1 训练RPN网络 首先读取预训练好的模型（本文使用VGG），开始迭代训练。stage1_rpn_train.pt网络结构如图19： 图19 stage1_rpn_train.pt 与检测网络类似，仍使用Conv Layers提取feature maps。整个网络使用的Loss如下： Loss = (1/N_cls) * Σ L_cls(p_i, p_i*) + λ * (1/N_reg) * Σ p_i* · L_reg(t_i, t_i*) 其中i表示anchors index，p_i是positive softmax probability，p_i*代表对应GT预测概率（当第i个anchor与GT间IoU>0.7时认为是positive，p_i*=1；IoU<0.3时认为是negative，p_i*=0；0.3~0.7的anchor不参与训练）。t代表predict坐标，t*代表GT坐标。 - cls loss：即rpn_cls_loss层计算的softmax loss，用于分类anchors为positive与negative； - reg loss：即rpn_loss_bbox层计算的smooth L1 loss，用于bounding box regression。注意该loss中乘了p_i*，即只关心positive anchors的回归（回归中确实没必要关心negative）。 由于实际中N_cls和N_reg差距过大，用参数λ平衡二者（例如N_cls=256, N_reg=2400时设置λ=10），使总Loss计算中能够均匀考虑两种Loss。smooth L1 loss计算公式如下： smooth_L1(x) = 0.5x^2 if |x| < 1 |x| - 0.5 otherwise 了解数学原理后，反过来看图18： - 在RPN训练阶段，rpn-data（python AnchorTargetLayer）层会按照与test阶段Proposal层完全一样的方式生成Anchors用于训练； - 对于rpn_loss_cls，输入的rpn_cls_scores_reshape和rpn_labels分别对应p_i与p_i*，参数隐含在caffe blob的大小中； - 对于rpn_loss_bbox，输入的rpn_bbox_pred和rpn_bbox_targets分别对应t与t*，rpn_bbox_inside_weights对应p_i*，rpn_bbox_outside_weights未用到（从smooth_L1_Loss layer代码中可以看到），而λ同样隐含在caffe blob大小中。 这样，公式与代码就完全对应了。特别注意，在训练和检测阶段生成和存储anchors的顺序必须完全一致，这样训练结果才能用于检测。 5.2 通过训练好的RPN网络收集proposals 利用之前的RPN网络，获取proposal rois，同时获取positive softmax probability，如图20，然后将信息保存在python pickle文件中。该网络本质上与检测中的RPN网络相同。 图20 rpn_test.pt 5.3 训练Faster RCNN网络 读取之前保存的pickle文件，获取proposals与positive probability。从data层输入网络，然后： - 将提取的proposals作为rois传入网络，如图21蓝框； - 计算bbox_inside_weights和bbox_outside_weights，作用与RPN一样，传入smooth_L1_loss layer，如图21绿框。 这样就能训练最后的识别softmax与最终的bounding box regression。 图21 stage1_fast_rcnn_train.pt 之后的stage2训练大同小异，不再赘述。Faster R-CNN还有一种end-to-end的训练方式，可以一次完成训练，有兴趣的读者可自行查阅作者GitHub。这种端到端训练方式在后续的Mask R-CNN等工作中得到了进一步发展。 Q&A 此篇文章初次成文于2016年内部学习分享，后来经多次修正和完善成为现在这个样子。总结常见疑问如下： 为什么Anchor坐标中有负数？ 回顾anchor生成步骤：首先生成9个base anchor，然后通过坐标偏移在50×38大小的1/16下采样FeatureMap每个点都放上这9个base anchor，形成50×38×k个anchors。这9个base anchor的坐标是什么并不重要，不同代码实现可能不同。显然，有一部分边缘anchors会超出图像边界，而真实中不会有超出图像的目标，所以会有clip anchor步骤。 图21 clip anchor Anchor到底与网络输出如何对应？ VGG输出50×38×512的特征，对应设置50×38×k个anchors，而RPN输出50×38×2k的分类特征矩阵和50×38×4k的坐标回归特征矩阵。在实现过程中，每个点的2k个分类特征与4k个回归特征，与k个anchor逐个对应，这是一种“人为设置的逻辑映射”。当然，也可以不这样设置，但无论如何都需要保证在训练和测试过程中映射方式必须一致。 为何有ROI Pooling还要把输入图片resize到固定大小的M×N？ 由于引入ROI Pooling，从原理上说Faster R-CNN确实能够检测任意大小的图片。但在训练时需要使用大batch训练网络，不同大小输入拼batch在实现时代码较为复杂，且当时以Caffe为代表的第一代深度学习框架不如TensorFlow和PyTorch灵活，所以作者选择了把输入图片resize到固定大小800×600。这算是历史遗留问题。另外很多问题属于具体实现，建议读者阅读代码自行理解。
