随着工业4.0与智能制造的深度融合，机器视觉技术在自动化生产中的重要性日益凸显。许多刚接触该领域的朋友或许会好奇：机器视觉究竟如何运作？它为何能成为提升流程效率与产品质量的关键工具？这篇入门指南将系统梳理机器视觉的基础知识，帮助您快速建立认知框架。

机器视觉是一门学科技术

简单来说，机器视觉是一门“教会机器理解视觉世界”的交叉学科技术。它通过让计算机系统解析图像内容，实现生产制造、质量检测、流程控制乃至环境感知等多种任务。其工作流程如下：首先，工业相机捕捉被测目标，将图像转换为电信号；随后，专用的图像处理系统根据像素的亮度、颜色等特征，将图像转化为数字化的数据，并对这些数据进行运算与分析，最终提取出目标的关键特征，由系统判断后输出控制指令。

机器视觉的优势

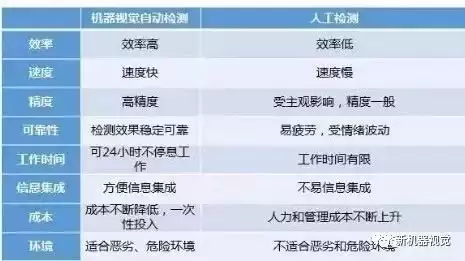

那么，机器视觉究竟强在何处？归纳来看，它具备高效率、高度自动化的特性，分辨率精度与处理速度都相当可观，且与被检测对象非接触式工作，安全可靠。下面这张对比图清晰展示了人工检测与机器视觉自动检测的核心差异。

机器视觉的应用领域

机器视觉的应用场景极为广泛，主要集中在四大方向：

识别：包括标准一维码、二维码的解码，以及光学字符识别（OCR）和光学字符确认（OCV）。

检测：涵盖色彩与瑕疵检测、零件或部件的有无检测、目标位置与方向检测。

测量：涉及尺寸与容量检测，以及预设标记的测量（如孔位到孔位的距离）。

机械手引导：输出空间坐标，引导机械手进行精准定位。

机器视觉系统的分类

依据系统架构，机器视觉系统主要分为三类：智能相机、基于嵌入式系统的方案、以及基于PC的解决方案。

机器视觉系统的组成

一套完整的机器视觉系统通常包含三大模块：首先是图像获取部分，涉及光源、镜头、相机、采集卡以及机械平台；其次是图像处理与分析部分，包括工控主机、图像处理分析软件、图形交互界面；最后是判决执行部分，涵盖电传单元和机械单元。

光源

光路原理

首先明确一个基本概念：相机本身并不能“看见”物体，它接收到的是物体表面反射回来的光线。根据表面结构的不同，反射模式可分为几种：镜面反射（平滑表面以对顶角反射）、漫反射（粗糙表面向各个方向散射）、以及发散反射（多数表面兼具纹理与平滑特性，会同时存在两种反射）。

作用和要求

光源在机器视觉中的作用远不止“照亮”那么简单。其核心功能包括：照亮目标、提高亮度；形成有利于后续图像处理的效果；克服环境光干扰，保证图像稳定性；甚至可作为测量工具或参照。优质的光场设计需满足以下条件：目标与背景的对比度足够明显、边界清晰；背景尽量淡化且均匀，不干扰分析；若涉及颜色，还需保证色彩真实、亮度适中，既不过曝也不欠曝。

光场构造

光场构造主要分为两种：明场，即光线反射进入相机；暗场，即光线反射离开相机。

构造光源

不同的照明技术对同一被测目标会产生截然不同的成像效果。以滚珠轴承为例，从下面的对比图可以清晰看到差异。

相机

工业相机的种类相当丰富，按不同维度可分为：线阵与面阵、隔行与逐行、黑白与彩色、模拟与数字、低端与高端、以及CCD与CMOS等。选型时需关注的关键指标包括：像素尺寸、分辨率、靶面大小、感应曲线、动态范围、灵敏度、速度噪声、填充因子、体积、质量、工作环境等。相机的工作模式也有多种：自由运行模式、触发模式（多种类型）、长时间曝光模式等。传输方式主要有GIGE、CameraLink、模拟传输等。

按照图像传感器区分

CCD相机：采用CCD感光芯片，集光电转换、电荷存贮、转移和信号读取于一体，是经典的固体成像器件。

CMOS相机：采用CMOS感光芯片，将光敏元阵列、放大器、信号读取电路、模数转换、图像处理器和控制器全部集成在一个芯片上，还支持局部像素的随机访问，灵活性较高。

按照输出图像颜色区分

单色相机：输出图像为灰度图像。

彩色相机：输出图像为彩色图像。

按输出信号区分

模拟信号相机：将传感器信号转换成模拟电压信号（即普通视频信号）再传给采集卡。

数字信号相机：在相机内部直接完成数字化并输出。常见的数字相机接口包括1394、USB、GigE、CameraLink等。

按照传感器类型区分

面扫描相机：像素按面状排列，输出二维图像。

线扫描相机：像素呈线状排列（一行或三行），输出一维线图像。

CMOS VS CCD

传感器的尺寸

图像传感器的感光区域面积直接决定了物理放大率。常见尺寸有1/3英寸、1/2英寸等。绝大多数模拟相机的传感器长宽比为4:3 (H:V)，而数字相机的比例更为灵活，包括1:1、4:3、3:2等。

像素

像素是成像于相机芯片上的最小组成单位。以200万像素的相机为例，满屏有1600×1200个像素，成像于1/1.8英寸大小的CCD芯片上。

分辨率

分辨率由相机所采用的芯片决定，是芯片靶面排列的像素数量。面阵相机的分辨率通常用水平和垂直两个数字表示，比如1920(H)×1080(V)，前面的数字表示每行的像素数，后面的数字表示行数。

帧率和行频

帧率和行频表示相机采集图像的频率。面阵相机用帧率表示，单位fps（帧/秒），例如30fps意味着相机每秒最多采集30帧图像；线阵相机则用行频表示，单位KHz，例如12KHz表示相机每秒最多采集12000行图像数据。

快门速度

CCD/CMOS相机多数采用电子快门，通过电信号脉冲宽度来控制光积分（曝光）时间。一般性能的相机快门速度可达1/10000至1/100000秒。

卷帘快门：多数CMOS图像传感器采用，特点是逐行曝光，每行的曝光时间不一致。

全局快门：CCD传感器和极少数CMOS传感器采用，所有像素同时刻曝光。

智能相机

智能工业相机是一种高度集成化的微小型机器视觉系统，它将图像采集、处理与通信功能集成在单一相机内。它由图像采集单元、图像处理单元、图像处理软件、网络通信装置等构成，随着DSP、FPGA及大容量存储技术的发展，其智能化程度不断提高，能够满足多种机器视觉应用需求。

镜头

主要参数

工业镜头大多由多组镜片组合而成，计算时通常会忽略厚度，等效成一个理想凸透镜模型。关键参数包括：焦距、视场、物距、像距、光圈、景深、分辨力、放大倍数、畸变和接口。

分辨率：对色彩和纹理的分辨能力。

畸变：镜头中心区域和四周区域的放大倍数不相同。

畸变的校正通常采用黑白分明的方格图像进行，过程并不复杂。一般畸变小于2%时人眼难以察觉，若畸变小于CCD的一个像素，摄像机也无法分辨。

分类

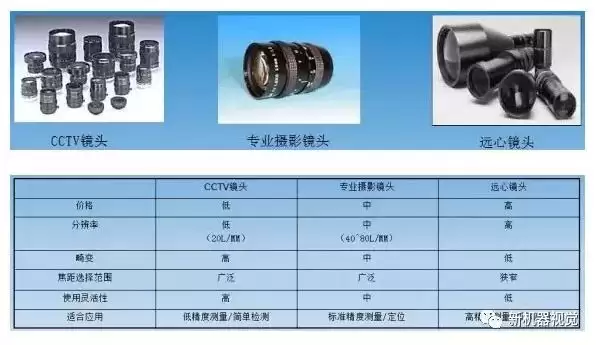

常见类型有：CCTV镜头、专业摄影镜头、远心镜头。

远心镜头

在测量系统中，物距变化会导致像高变化，进而产生尺寸测量误差。即使物距固定，CCD敏感面也难以精确调整在像平面上，同样会带来误差。远心物镜中的像方远心物镜可以消除物距变化的影响，而物方远心物镜则能消除CCD位置不准带来的误差。
