在机器视觉领域，算法是核心中的核心，无论是预处理还是检测，都离不开一套成熟的方法论。下面先梳理一下常用的图像处理算法，它们构成了整个视觉系统的底层能力。

常用的图像处理算法

1、图像变换

图像变换主要覆盖四个方面：空域与频域、几何变换、色度变换、尺度变换。几何变换包括图像的平移、旋转、镜像、转置；尺度变换则涉及图像缩放，以及最近邻插值、线性插值、双三次插值等插值算法。

空域与频域间的变换是重点——图像阵列通常很大，直接在空间域处理计算量惊人。因此，有时需要转换到频域处理，比如傅立叶变换、沃尔什变换、离散余弦变换等。这些间接处理技术不仅能减少计算量，还能获得更有效的处理效果，例如在频域中进行数字滤波。

2、图像增强

图像增强不考虑降质原因，目的是突出图像中感兴趣的部分。比如强化高频分量能让物体轮廓清晰、细节明显；强化低频分量则可以减少噪声影响。具体方法包括：

• 灰度变换增强：线性、分段线性、非线性灰度变换
• 直方图增强：直方图统计、直方图均衡化
• 图像平滑/降噪：邻域平均法、加权平均法、中值滤波、非线性均值滤波、高斯滤波、双边滤波
• 图像（边缘）锐化：梯度锐化，Roberts算子、Laplace算子、Sobel算子等

3、纹理分析

包括取骨架、连通性分析等操作，常用于表面纹理和结构特征的提取。

4、图像分割

图像分割是将图像中有意义的特征部分提取出来，这些特征包括边缘、区域等，它是后续识别、分析和理解的基础。主要方法有：

• 阈值分割：固定阈值、最优/OTSU阈值、自适应阈值
• 基于边界分割：Canny边缘检测、轮廓提取、边界跟踪
• Hough变换：直线检测、圆检测
• 基于区域分割：区域生长、区域归并与分裂、聚类分割
• 色彩分割、分水岭分割

5、图像特征

特征是描述图像的关键，主要分为以下几类：

• 几何特征：位置与方向、周长、面积、长轴与短轴、距离（欧式距离、街区距离、棋盘距离）
• 形状特征：几何形态分析（Blob分析）包括矩形度、圆形度、不变矩、偏心率、多边形描述、曲线描述
• 幅值特征：矩、投影
• 直方图特征（统计特征）：均值、方差、能量、熵、L1范数、L2范数等。这类方法计算简单，具有平移和旋转不变性，对颜色像素的精确空间分布不敏感，在表面检测、缺陷识别中应用广泛
• 颜色特征：颜色直方图、颜色矩
• 局部二值模式(LBP)特征：LBP对光照变化造成的灰度变化有很强的鲁棒性，应用于表面缺陷检测、指纹识别、OCR、人脸识别、车牌识别等。由于计算简单，也适合实时检测

6、图像/模板匹配

包括轮廓匹配、归一化积相关灰度匹配、不变矩匹配、最小均方误差匹配。

7、色彩分析

涉及色度、色密度、光谱、颜色直方图、自动白平衡等。

8、图像数据编码压缩和传输

编码压缩技术能减少描述图像的数据量，节省传输和处理时间，降低存储器占用。压缩可以在不失真或允许失真的条件下进行。编码是压缩中最重要且发展最早、最成熟的技术。

9、表面缺陷目标识别算法

传统方法包括贝叶斯分类、K最近邻（KNN）、人工神经网络（ANN）、支持向量机（SVM）、K-means等。

10、图像分类（识别）

属于模式识别范畴，主要内容是图像经过预处理（增强、复原、压缩）后，进行分割和特征提取，最终判决分类。

11、图像复原

图像复原需要对降质原因有一定了解，一般根据降质过程建立“降质模型”，再采用某种滤波方法恢复或重建原始图像。

现有可用的视觉检测软件/库

目前市场上可二次开发的视觉系统包括Labview、DVT、Halcon、OpenCV等。常用的视觉检测软件/库有Halcon、VisionPro、LabView、OpenCV，还有eVision、Mil、Sapera等。

（一）Halcon

Halcon是德国MVtec公司的机器视觉算法包，拥有广泛的集成开发环境。它由一千多个独立函数和底层数据管理核心构成，涵盖滤波、色彩、几何、数学转换、形态学计算、校正、分类、形状搜寻等功能。整个函数库可用C、C++、C#、Visual Basic和Delphi等语言访问，并为大量图像获取设备提供接口，保证硬件独立性。Halcon底层算法多、运算性能快、功能齐全，上手容易，项目开发周期短。不过它是商用收费的，价格较贵。

（二）OpenCV

OpenCV是一个开源跨平台计算机视觉库，可运行在Linux、Windows、Mac OS上。其核心由C函数和少量C++类构成，实现了图像处理和计算机视觉的很多通用算法。它支持C++主接口，也有Python、Ja va、MATLAB/OCTA VE接口，甚至支持C#、Ruby。OpenCV起源于Intel开源计算机视觉库，拥有300多个C函数，跨平台、免费（商业应用也免费）、速度快、使用方便。主要特征包括：用C/C++编写、开发实时应用、独立于操作系统和硬件、通用图像/视频读写模块、支持底层和高层开发。它能实现图像数据操作、输入输出、矩阵向量运算、动态数据结构、基本数字图像处理（滤波、边缘检测、角点检测、采样插值、色彩转换、形态操作、直方图、图像金字塔等）、结构分析（轮廓、距离变换、矩、模板匹配、Hough变换、多边形拟合、直线拟合、椭圆拟合、Delaunay三角剖分等）、摄像机标定、运动分析（光流、运动分割、跟踪）、目标识别（特征法、HMM）、基本GUI（图像显示、键盘鼠标事件、滚动条）以及图像标注等。相比Halcon，OpenCV功能算法略少，但开源可商用，开发周期相对较长，有些算法需要自己实现。

（三）VisionPro

VisionPro是美国康耐视（Cognex）公司的全套视觉解决方案。它提供多种开发工具——拖放式界面、简单指令码和编程方式，全面支持所有开发模式。用户利用VisionPro QuickBuild无需编程即可配置读取、选择并优化视觉工具，决定产品是否合格。也可用C++、C#、VB及.NET开发管理应用程序。Vision Pro的.NET接口允许用户用面向对象的高级语言访问所有工具，高效开发专用视觉方案。

（四）LabView

LabView是美国国家仪器（NI）公司的程序开发环境，使用图形化编辑语言G编写程序，产生的程序以框图形式呈现。LabView是NI设计平台的核心，适合开发测量或控制系统，集成了快速构建各种应用所需的工具，帮助工程师解决问题、提高生产力。

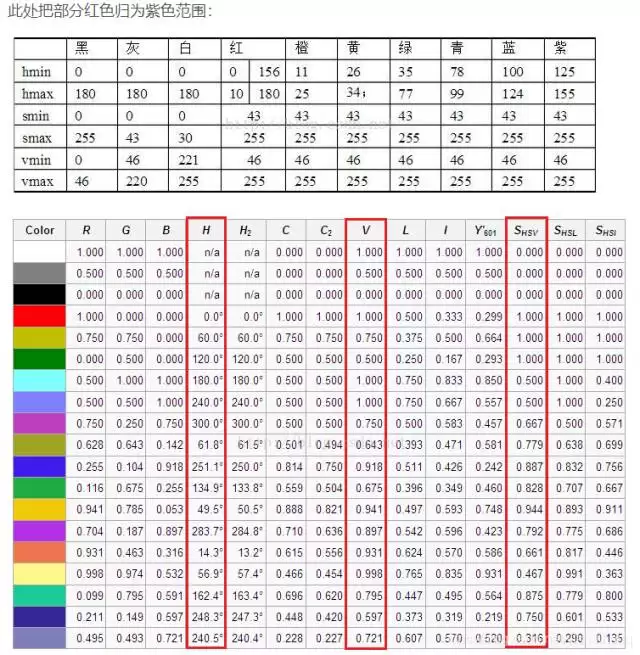

HSV颜色识别——HSV基本颜色分量范围

对颜色空间图像进行有效处理通常在HSV空间进行。对于基本色对应的HSV分量，需要给定严格的范围。以下是通过实验计算的模糊范围：H: 0–180，S: 0–255，V: 0–255。HSV（色相/饱和度/明度）颜色空间根据色相通道对颜色类型建模，在需要根据颜色分割对象的任务中非常有用。饱和度变化代表颜色成分多少，明度通道描述颜色的亮度。
