静电放电（ESD）听起来很专业，但实际上就是两种不同材料摩擦或分离后，电荷积累到一定程度突然释放的现象。相信你冬天摸门把手时被“啪”电到过，那就是典型的静电放电。然而在电子产品中，静电放电可不是小事。

为什么非得防静电？

静电放电对电子设备具有较大破坏力，尤其是网络设备等精密元器件。一旦遭受静电击中，轻则设备故障，重则直接损坏，不仅维修成本高，数据丢失更令人头疼。因此，防静电保护并非可选项，而是必需品。

网口的防静电保护方法

选对防静电保护器件

市面上常见的防静电保护器件包括TVS二极管、瞬态电压抑制器、ESD保护芯片等。它们的工作原理很简单：正常状态呈现高阻态，一旦静电出现，立即转为低阻导通，将电流泄放到地，从而保护后级电路。选型时需关注响应速度、钳位电压和电容值，特别是高速信号线，过大的电容会导致信号失真。

电路板布局要合理

PCB走线不能随意布置。基本原则是：信号线与地线应尽量分离，尤其避免信号线与高压线、高频线交叉或并行。静电的放电路径一旦形成，会优先选择阻抗较低的通道，而地线正是理想的“安全通道”。将地线设计得宽且靠近信号线，静电就会沿地线泄放，避免损伤器件。

增加地线，控好接地电阻

接地电阻越小，静电泄放越顺畅。通常要求小于1欧姆，某些严苛场景甚至更低。此外，金属机壳需可靠接地，PCB上的地平面应足够大，以便静电能量快速扩散，避免集中到某一点烧毁IC。

控制静电放电环境

环境湿度、地面材质及操作人员着装都会影响静电积累。防静电地毯、防静电手腕带、防静电工作服等常见措施，在量产车间和实验室中仍是必不可少的。有条件的话，可使用离子风机中和电荷，效果更为直接。

DFN1006超小体积网口保护ESD器件

随着设备小型化趋势，网口保护器件也日益微型化。DFN1006封装（1.0mm×0.6mm）的ESD器件便是典型代表。该器件采用低电容设计，确保信号完整性，传输速率不受影响。同时漏电流极低，响应时间达到纳秒级。对于空间受限的网口应用（如摄像头、路由器、交换机），这种小巧的器件非常适用。

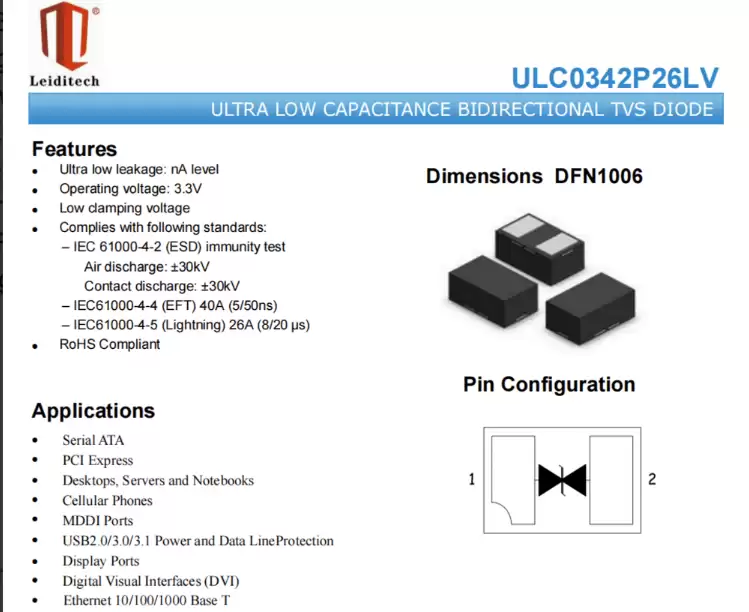

具体而言，以型号ULC0342P26LV为例，其主要规格参数如下：

此类器件广泛应用于高速数据接口和网口保护，特别适合差模静电和浪涌保护场景，体积小巧，可直接放置在板边，几乎不占空间。

总结

电子产品的接口防护离不开过压保护器件。许多工程师虽知道需要采用，但在选型或PCB布局上投入不足，导致静电测试或EMC测试不达标，反复改板、多次验证，浪费大量人力与时间，项目延期屡见不鲜。另一方面，也存在过度设计的案例——选用超大电容的TVS，信号直接畸变，成本却高得离谱。因此，防静电保护既要选对，也要恰到好处。
