本教程将带您深入了解如何利用 NVIDIA GPU 和 Magnum IO 技术，在超级计算机上高效并行运行材料科学中的第一性原理计算。我们以氧化铪 (HfO₂) 的混合密度泛函理论（DFT）计算为例，展示从单节点到数百个 GPU 的扩展方法与性能优化技巧。无论您是计算化学领域的研究人员，还是 HPC 系统管理员，都能从中获得实用的指导。

背景：为何需要关注铪与氧化铪？

尽管硅和其他半导体材料是当今电子工业的基石，但下一代技术可能依赖于其他特殊材料，例如高温超导体、光伏材料、石墨烯电池和超级电容器。半导体芯片的设计本身就需要对新材料进行复杂的搜索——而VASP这样的第一性原理计算工具正是实现这种搜索的核心。

本文聚焦于一种名为铪（Hafnium）的金属及其氧化物氧化铪（HfO₂）。纯铪是电绝缘体，但在半导体制造中，它作为高κ介电膜用于动态随机存取存储器（DRAM），以及作为金属氧化物半导体场效应晶体管（MOSFET）的栅极绝缘体。此外，HfO₂对非易失性电阻式RAM非常感兴趣——这可能让计算机的启动过程成为历史。

理想的纯 HfO₂ 晶体理论上只需 12 个原子即可描述，但这只是一个理论模型。真实晶体含有杂质，有时还必须添加掺杂剂以获得所需特性。例如，在 100 个原子中替换掉 1 个原子，就需要上百个原子的计算单元。本文演示了如何在数百甚至数千 GPU 上高效并行化此类计算——HfO₂只是一个例子，原理可推广到类似规模的计算。

关键术语定义

• Speedup（加速比）：相对于参考的无量纲性能度量。本文参考为使用 8×A100 80GB SXM4 GPU（不启用 NCCL）的单节点性能。加速比等于参考运行时间除以实际运行时间。
• Linear scaling（线性缩放）：完全并行应用的理想加速曲线。根据阿姆达尔定律，100%并行且互连无限快时，2倍资源将使运行时间减半，10倍资源使时间减为十分之一。如果实际加速比高于线性，称为超线性缩放。
• Parallel efficiency（并行效率）：无量纲度量，表示特定应用执行与理想线性缩放的接近程度。计算公式：并行效率 = (实际加速比) / (线性缩放加速比) ×100%。大多数 HPC 数据中心设定最低并行效率目标（50-70%），以避免浪费计算时间。

VASP 与混合 DFT 的特殊性

VASP（Vienna Ab initio Simulation Package）是电子结构计算和第一性原理分子动力学中最广泛使用的应用之一。它与 NAMD、GROMACS、LAMMPS、AMBER 等分子动力学（MD）代码不同：MD 将原子视为点电荷，计算代价低；而 VASP 在量子水平处理电子相互作用，计算化学键。它还可以用于从头算分子动力学（AIMD）。

本文侧重使用混合 DFT（Hybrid DFT）方法——将精确交换计算与 DFT 的近似值混合，获得更高精度的带隙预测。带隙决定材料是绝缘体、半导体还是导体。对于铪基材料，这种额外精度至关重要，但计算复杂度剧增。结合多原子需求，就需要扩展到多节点 GPU 超级计算机。幸运的是，VASP 6 提供了高效实现。

何时需要多节点运行？

许多 VASP 计算化学系统较小，不用 HPC 即可完成。但有以下情况时，多节点运行成为必要：

1. 单节点运行时间不可接受（即使单节点效率更高）。
2. 大型计算所需内存超出单节点容量——需要分布式并行。大多数计算量可分解，每个节点所需内存大致由并行节点数决定。

关于多节点并行性和计算效率，可参考 NVIDIA 的电子书《HPC for the Age of AI and Cloud Computing》。

Magnum IO 并行通信工具：MPI vs NCCL

VASP 使用 NVIDIA Magnum IO 库优化多 GPU 和多节点编程。本文重点介绍两个库：

• MPI (Message Passing Interface)：编程分布式内存系统的标准。
• NCCL (NVIDIA Collective Communications Library)：通过全聚集、全规约、广播等例程，实现高度优化的多 GPU 通信，并利用 NVLink 和 InfiniBand 加速。

VASP 默认使用 NCCL，因为性能通常显著优于 MPI。 差异源于两点：

1. 流感知与异步性：NCCL 通信由 GPU 启动，可像 CUDA 内核一样排队在流上，实现异步操作，避免 GPU 空闲。
2. 拓扑感知：NCCL 了解 GPU 拓扑，节点内使用 NVLink，节点间优化 InfiniBand 通信。而 MPI 需要在 CPU 端同步，且数据在 CPU 上汇总，单线程内存带宽可能成为瓶颈。

小提示： 如果应用程序有 CPU 内核可用，可生成线程推进 MPI 通信进度，但会增加代码复杂度。使用 NCCL 则更简洁高效。

计算建模测试用例：HfO₂ 超级单元

铪晶体由 Hf（黄色）和 O（红色）构成。最小晶胞包含 4 个 Hf 和 8 个 O 原子（共12个）。图 2 展示了结构：

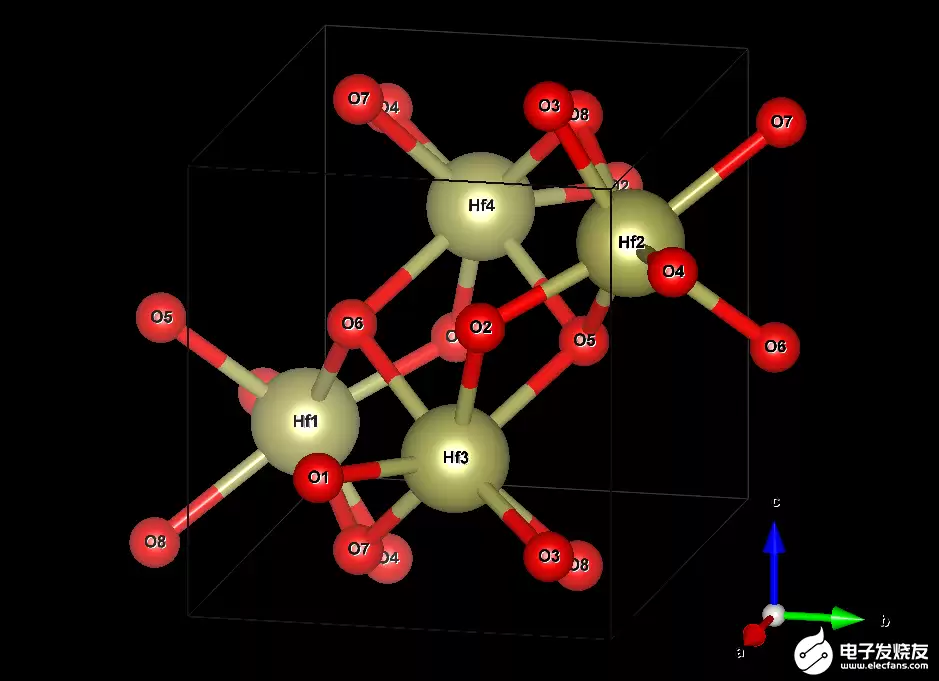

图 2. 氧化铪 (HfO₂) 晶胞可视化

框线表示单位晶胞，在三维空间重复延伸。尺寸为 51.4×51.9×53.2 Å，一个角度为 99.7°。为研究杂质（如 1% 氧空位），需要构建超级单元。本研究中使用的超级单元及其原子数和轨道数（band）如下：

• 2x2x2：96 原子，512 轨道
• 3x3x2：216 原子，1280 轨道
• 3x3x3：324 原子，1792 轨道
• 4x4x3：576 原子，3072 轨道
• 4x4x4：768 原子，3840 轨道

注意： 计算工作量与原子数或体积不成正比，本研究估计与原子数或体积的立方近似成正比。

准备输入文件

如果您想用 HfO₂ 做测试，可以下载输入文件（链接仅供示意）。由于版权原因，POTCAR 文件需由 VASP 许可证持有者自行生成：

# cat PAW_PBE_54/Hf_sv/POTCAR PAW_PBE_54/O/POTCAR > POTCAR

为保持实验一致性，我们强制使用恒定数量的轨道（bands），并固定 k 点为 8。

测试方法：环境与计时

所有基准测试使用 VASP 6.3.2，编译环境为 NVIDIA HPC SDK 22.5 + CUDA 11.7。在 NVIDIA Selene 超级计算机上运行（560 个 DGX A100 节点，每节点 8 个 A100-80GB GPU、8 个 ConnectX-6 HDR InfiniBand NIC、双 AMD EPYC 7742 CPU）。

进程绑定如下（对应 NUMA、GPU、NIC 理想位置）：

表 1. 计算节点 GPU 和 NIC ID 映射

可下载脚本 selenerun-ucx.sh，通过工作负载管理器（如 Slurm）包装 VASP 调用：

# export EXE=/your/path/to/vasp_std
# srun ./selenerun-ucx.sh

为快速获得性能数据，在 INCAR 中设置 NELM=1，仅运行一个电子步骤（19 次迭代收敛于 3x3x2 超级单元）。实际运行总时间可用公式预测：

其中 t_iter 从 LOOP 计时器获取，t_post-iter 为 LOOP+ 与 LOOP 之差，t_init 为总时间减去 LOOP+。首次迭代稍长（因一次性分配），但误差通常小于 2%。

并行效率结果分析

96 原子（2x2x2）

单节点 19 次迭代约 40 分钟。MPI 在两节点上效率 93%，四节点 83%，八节点 63%；而 NCCL 在两节点上 97%，四节点 90%，八节点 71%。在 16 节点时差距最大：NCCL 相对加速 >10 倍，MPI 仅 6 倍。超过 64 节点时出现负缩放（轨道数增加导致）。

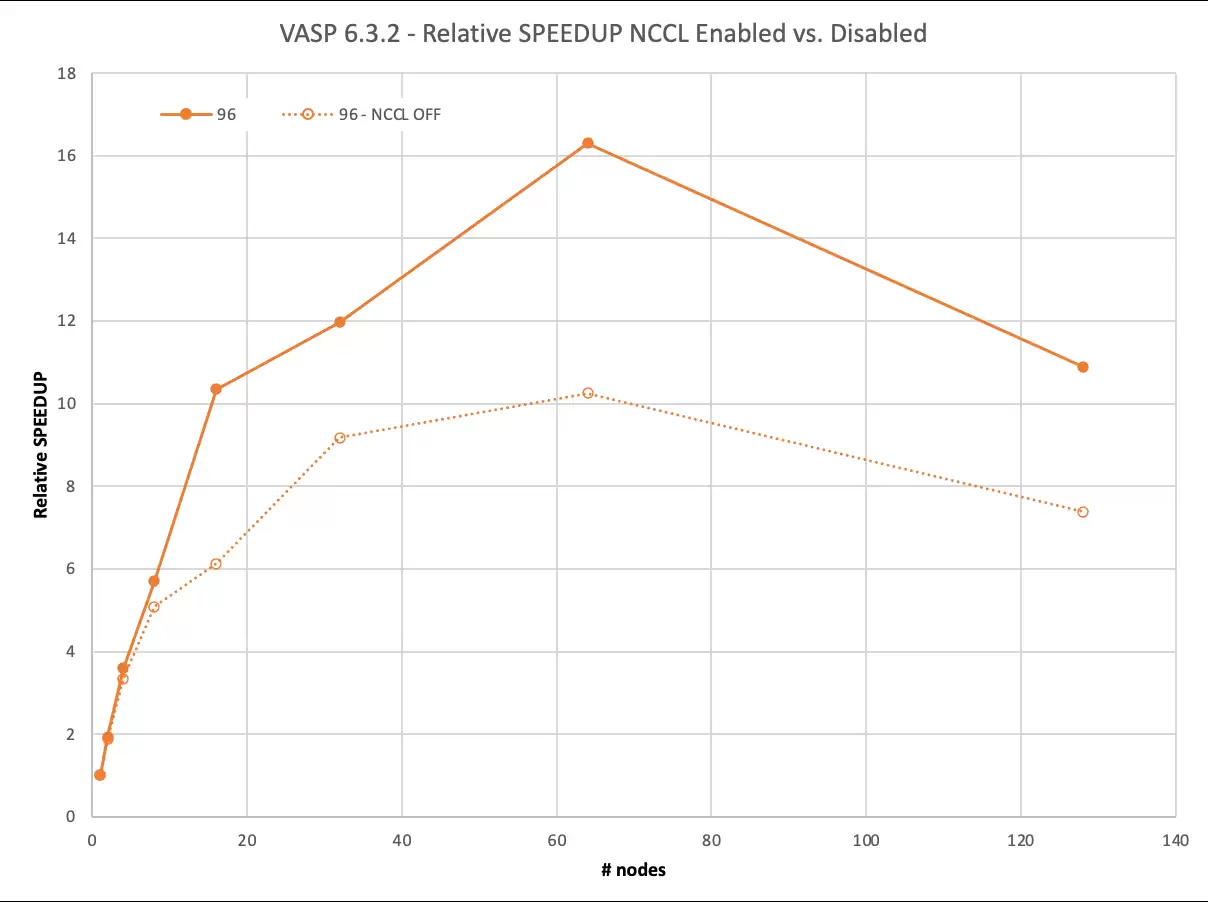

图 4. 96 原子案例的缩放与性能（NCCL vs MPI）

216 原子（3x3x2）

单节点需 7.5 小时。NCCL 在 16 节点前效率保持 91% 以上，128 节点约 50%；MPI 在 8 节点低于 90%，64 节点仅 41%。注意：NCCL 在较大模型下异步通信效果更好。

324 原子（3x3x3）

单节点需一天。NCCL 与 MPI 差距更大，128 节点时 NCCL 相对加速比为 2 倍。

576 原子（4x4x3）

单节点需 5 天以上。在此尺寸下，内存容量成为因素：单节点无法在所有 k 点上并行（需减少并行度），从两节点起可充分利用。MPI 在两节点出现轻微超线性（102%），因为并行度提升。NCCL 扩展到 256 节点（2048 GPU）仍保持 67% 效率。

768 原子（4x4x4）

类似情况，256 节点时 NCCL 并行效率 75%，相对 MPI 快 3 倍。

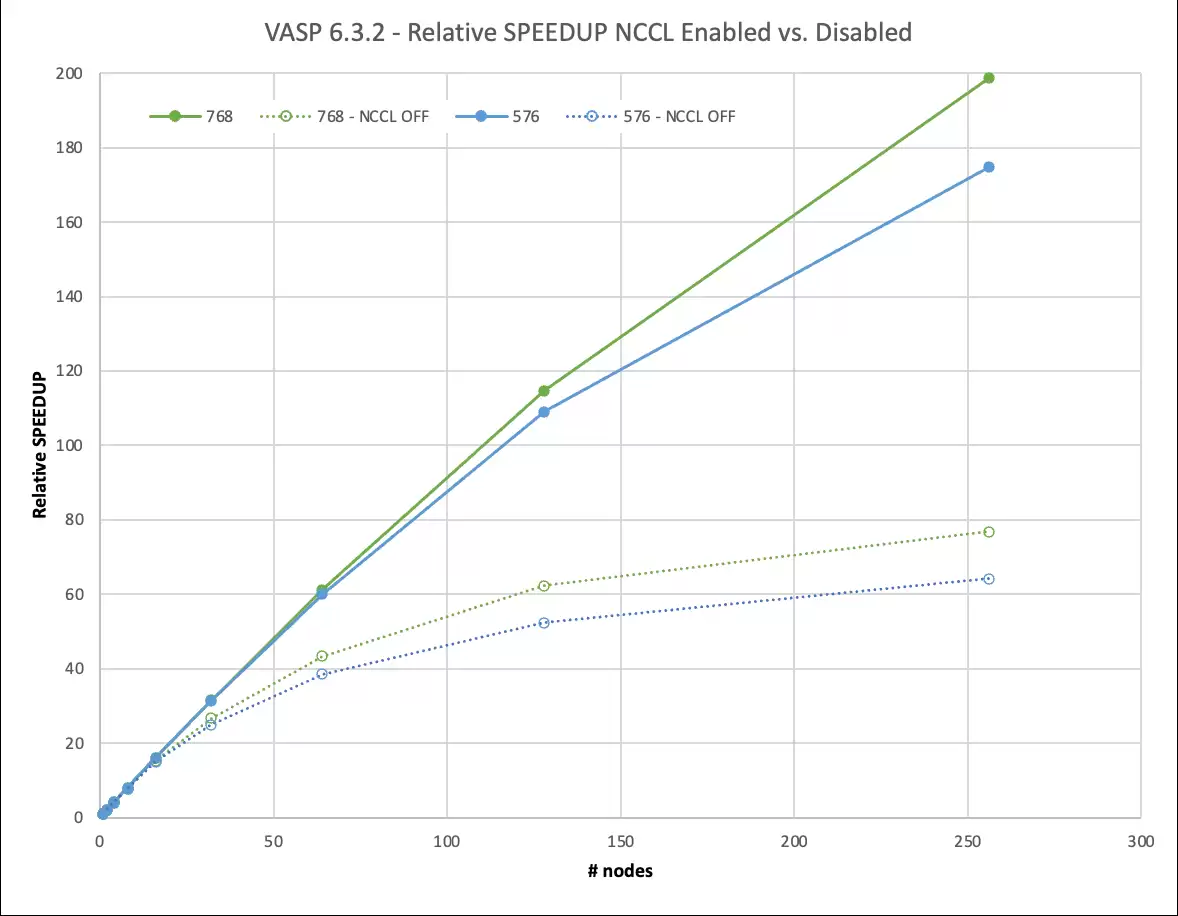

图 6. 576 和 768 原子案例的缩放与性能

使用 NCCL 的建议与总结

基于以上测试，我们给出如下指南（图 7）：

图 7. 对类似 HfO₂ 的 VASP 模拟使用 NCCL 的指导

• 除最小计算外，均使用 GPU 加速。
• 对于大型原子系统，考虑多节点以缩短洞察时间。
• 对所有多节点计算启用 NCCL——只会提高效率，初始化开销很小。

总之，混合 DFT 的可伸缩性取决于数据集大小。图 8 展示了不同节点数下的并行效率：

图 8. 并行效率作为节点数函数（对数尺度）

对于计算密集型数据集，VASP 在 32 节点上效率 >80%；对于最苛刻的数据集，可在 256 节点上高效扩展。

常见问题解答

Q: 为什么 NCCL 比 MPI 快那么多？

A: NCCL 通信由 GPU 启动且流感知，可隐藏在计算后异步进行；而 MPI 需要 CPU 同步和额外数据拷贝，导致 GPU 空闲。此外，NCCL 支持拓扑感知（NVLink、InfiniBand），节点内通信延迟更低。

Q: 如何预测完整运行的总时间？

A: 使用公式：总时间 ≈ tinit + (Niter × titer) + tpost-iter。其中 t_iter 可从单次迭代计时器获得，t_init 和 t_post-iter 可从上一次完整运行记录估算。首次迭代略长，但误差通常 <2%。

Q: 我的集群没有 8 个 GPU 每节点怎么办？

A: 脚本 selenerun-ucx.sh 需要根据实际 GPU/NIC 数量定制映射。请参考表 1 的模式，调整进程绑定以确保 NUMA 亲和性。

Q: 使用 NCCL 是否有风险或缺点？

A: NCCL 的初始化开销极小（通常数秒），远低于多节点运行节省的时间。唯一潜在问题是 NCCL 需要 GPU 直接通信能力（如 NVLink 和 InfiniBand），传统以太网环境可能效果较差。但只要您有高性能互连，NCCL 总是优于 MPI。

用户与管理员获益

研究人员： 利用 GPU 加速和 NCCL，可以运行比以往更大、更复杂的模型，在合理时间内获得科学洞察。之前因运行时间过长而放弃的模型，现在可以在数小时内完成。

HPC 系统管理员： 许多数据中心有并行效率最低限制（如 50%），以避免用户浪费资源。本教程表明，使用 NCCL 后，VASP 在更大节点数上仍能保持良好效率，从而在不违反策略的前提下最大化系统吞吐量。管理员可以放心允许用户使用更多节点，以快速完成计算。
