神经隐式表示在SLAM中的演进：从TSDF-Fusion到NICE-SLAM

本教程将系统介绍神经隐式表示在实时SLAM（同步定位与地图构建）中的经典方法与最新进展。内容涵盖从传统TSDF-Fusion、DI-Fusion，到开创性的IMAP，再到大规模场景下表现优异的NICE-SLAM。通过对比各方法的原理、优势与局限性，帮助您理解这一领域的技术演进与核心设计思路。

一、经典方法的回顾：TSDF-Fusion 与 DI-Fusion

1.1 TSDF-Fusion：显式体素表达

TSDF-Fusion 是一种经典的显式场景表达方法，最早于1996年提出。其核心思想是在每个体素（voxel）中存储TSDF值（截断符号距离函数值），也可以存储颜色值。这些值存储在一个密集的三维网格中，网格的分辨率直接决定了几何的清晰程度。如果希望获得较好的结果（即不在TSDF步骤出现精度损失），通常需要 512×512×512 的网格数据量。

更新方式如图1所示，通过深度图（DS图）进行融合更新。

图1 TSDF更新方式

小提示： TSDF方法虽然经典且直观，但高分辨率下内存消耗极大。实际应用中需在精度与资源之间权衡。

1.2 DI-Fusion：隐式表达的早期尝试

DI-Fusion 是一种较新的方法，分为 Mapping（建图） 和 Tracking（跟踪） 两个部分。

• Mapping部分： 采用纯前向计算方式，不急于优化，而是预先训练好编码层和解码层。编码层输入体素范围内点的坐标和法线，编码后得到一个特征，再通过解码层得到该点的SDF值。如果有多张深度图输入，训练时已加入更新过程来更新特征。
• Tracking部分： 包含两个损失函数：
  • 几何SDF损失： 最小化当前输入深度图按待优化相机外参反投到点云后对应的SDF值（该值理论上应接近0）。SDF值由特征通过解码层得到。
  • 基于颜色的intensity warp损失： 当前帧图片按待优化相机外参warp到前一帧后，颜色应与前一帧相同。

常见问题： Q: DI-Fusion的Mapping为什么不需要在线优化？
A: 因为编码层和解码层已提前在大规模数据上训练完成，具有通用先验能力。在线运行时只需根据深度图更新特征，不需要重新优化整个网络。

二、IMAP：首个神经隐式表达的实时SLAM系统

2.1 动机与创新点

IMAP的目标是创建一个输入为RGB-D、仅用MLP作为场景唯一表达的实时SLAM系统。其主要创新点包括：

• 第一个使用神经隐式表达（Neural Implicit Representation）的稠密实时SLAM系统，能同时优化整个MLP表达的三维地图。
• 引入增强隐式神经网络训练的方法，包括关键帧选择和基于loss指导的采样策略。
• 并行实现，可直接连接RGB-D相机在线运行。

2.2 系统概述（System Overview）

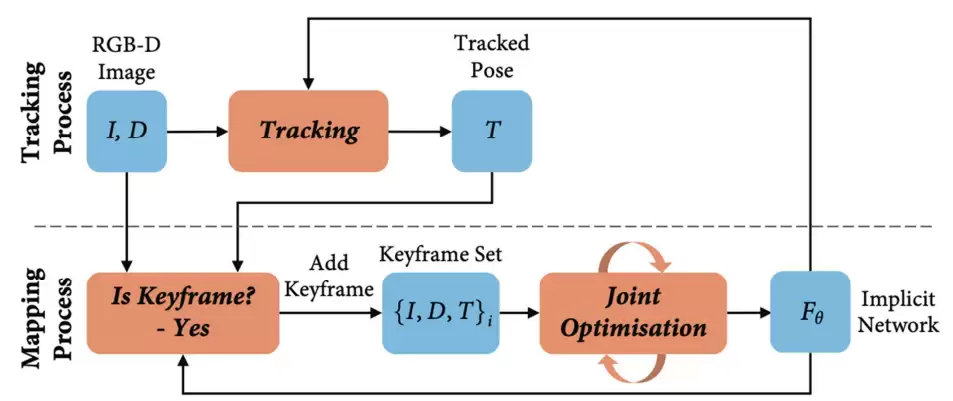

如图2所示，系统分为上下两条线：上为Tracking，下为Mapping。

图2 IMF系统概述

• Tracking： 对每个新帧优化其相机位姿（tracked pose），然后判断该帧是否为关键帧（keyframe）。若是，则加入keyframe set。
• Mapping： 更新隐式表达和相机参数。使用单MLP结构，feature size为256，输出与NeRF一样的颜色（color）和体密度（volume density），可渲染深度图和彩色图。

关键计算：occupancy probability 通过类似激活函数的变换得到，进而计算光线到该点的截止概率，获得权重（类似加权平均）。将权重加在深度上可渲染深度图，加在颜色上可渲染颜色图。此外还计算 depth variance，即整条射线上深度的加权方差。

2.3 Joint optimization（联合优化）与 Camera Tracking

Joint optimization 用于Mapping，同时优化MLP的所有参数以及选中的关键帧相机外参。损失函数包括光度损失（photometric loss）和几何损失（geometric loss），两者通过平衡权重合并为目标函数：

minimize θ（MLP参数） + t_i（相机外参）的集合，使得总损失最小。

2.4 Keyframe Selection（关键帧选择）

每当已有新关键帧加载完成后，获取当前网络参数的备份（类似地图快照）。每新来一帧，从此快照中渲染部分像素的深度图，与真实深度图对比，计算已由lock区域表达的部分占比。若小于阈值，则说明该帧看到新区域，加入关键帧列表。

2.5 Active Sampling（主动采样）

• Image active sampling： 将待优化图片分成多个bin，先均匀采样并渲染，获得loss分布。若loss相差较大，则根据分布分配每个bin中的像素数量。
• Keyframe active sampling： 全局keyframe set中每次只选固定数量的帧（可通过某种机制或随机选取）加入Mapping。

2.6 实验结果

渲染结果与关键帧跟踪对比ground truth。与TSDF Fusion比较时（TSDF Fusion仅为Mapping方法，需预设相机位置），IMAP在准确性上优于TSDF Fusion（加粗表示最佳结果）。

小提示： IMAP使用单个大MLP作为场景唯一表达，在小房间内表现良好，但随着场景增大，MLP容量受限，会面临遗忘问题且优化变慢。

三、NICE-SLAM：面向大规模场景的分层特征网格方法

3.1 背景与动机

NICE-SLAM（CVPR 2022）针对IMAP的不足提出改进。给定手持相机捕获的RGB-D序列，NICE-SLAM可在大规模室内场景中生成密集几何和准确的相机跟踪。其核心组件是神经隐式表达——给定空间点p，训练网络表示该点的不同场景属性（如SDF、颜色值）。

IMAP使用单个大MLP存在三大问题：

1. 容量有限： 场景变大时失败。
2. 遗忘问题： 每个新RGB-D帧更新整个MLP，导致旧信息遗忘。
3. 速度慢： 优化整个MLP耗时，尤其MLP变大时。

相比之下，NICE-SLAM采用 分层特征网格 表达，结合不同空间层级下预训练的微型MLP的归纳偏差，有效解决上述问题。

3.2 系统Pipeline（整体框架）

图3 NICE SLAM整体框架

给定RGB-D序列，NICE-SLAM同时估计相机位姿和场景三维几何（表示为分层特征网格）。步骤如下：

1. 根据相机参数随机采样射线。
2. 沿每条射线进行三维点采样，使用三线性插值提取每个点的特征。
3. 使用微型MLP预测光线上的占用值（occupancy）和颜色值。
4. 采用类似NeRF的体渲染方程沿射线积分，生成深度和彩色图像。
5. 通过重渲染损失（输入与生成图像之间的差异）进行反向传播：优化分层特征网格实现Mapping，优化相机参数实现Tracking。

3.3 分层特征网格详解

• Coarse level： 分辨率较大的网格，单独输出occupancy，渲染粗粒度的深度图，仅用于未被观测到的几何部分，训练时使用观测到的深度图。
• Middle level： 中等分辨率的特征网格，从中提取特征并与点坐标一起经过MLP得到occupancy值。
• Fine level： 在中等分辨率基础上预测残差（residual），从更高分辨率网格获取特征，与中等分辨率结合，通过MLP得到fine level occupancy（两个occupancy叠加）。
• 颜色预测： 需要较高分辨率网格，从features grid提取特征，与点坐标经过MLP得到颜色值。

最终通过类似NeRF的渲染器得到深度图和彩色图。注意：几何MLP是局部更新的，只优化当前相机视锥内的特征。

3.4 实验结果与计算效率

• 在Replica数据集中，与复现的IMAP相比，NICE-SLAM在较小场景中也产生更准确的几何和相机跟踪。
• 在更难的ScanNet数据集上，相机跟踪比IMAP和DI-Fusion更稳健。

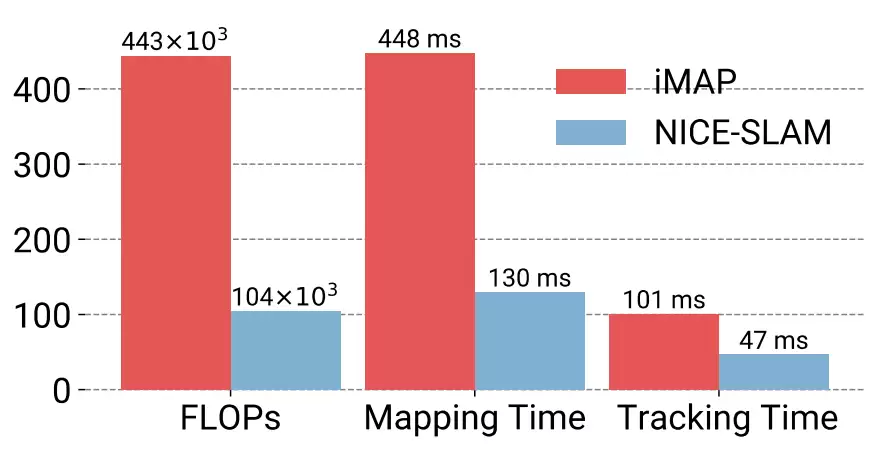

• 计算效率方面，如图4所示，NICE-SLAM仅需IMAP 1/4的FLOPs，且在大场景下FLOPs保持不变（因为只优化视锥内特征），而IMAP随着场景增大需要更多参数和FLOPs。

图4 计算复杂度对比

常见问题： Q: NICE-SLAM如何解决遗忘问题？
A: 通过分层特征网格，每个网格只存储局部信息，且微型MLP预训练后只优化网格特征，不全局更新网络参数。新帧只会影响当前相机视锥内的网格，旧区域不受影响。

四、未来工作方向

神经隐式表达在SLAM领域仍有广阔发展空间，以下是一些值得关注的方向：

• 加入闭环检测（Loop Closure）： 在大场景中实现闭环是一个难点，但能显著提升全局一致性。
• 全局BA（Bundle Adjustment）： 如何将全局光束法平差融入神经隐式SLAM，是一个有趣的研究点。
• 自适应体素分配： 根据场景复杂度动态分配网格分辨率，提升效率。
• 拓展到室外场景： 室外场景对传感器（如相机、LiDAR）有不同要求，需要新的适应性设计。
• 提升相机跟踪精度： 希望神经隐式方法的跟踪精度能达到甚至超越传统方法。

小提示： 未来工作涉及SLAM系统的许多经典模块与神经隐式表达的结合，是学术界和工业界的热点，值得持续关注。
