视觉AI正成为当前技术竞赛的核心战场，这一趋势几乎毫无悬念。随着AI应用的高速发展，越来越多的边缘设备开始具备“看”的能力——通过机器学习完成物体探测、人脸识别、图像分析等智能视觉任务，为用户带来前所未有的体验。
然而，真正投身视觉AI这个“战场”就会发现，这绝非一场轻松的战役。挑战主要来自几个方面：
· 在边缘设备里运行AI推理，既要算力足够强劲，又需兼顾成本、体积、功耗、安全等硬性约束，产品和方案的设计难度可想而知。
· 市场总量虽大，但碎片化问题突出——据不完全统计，目前市场上有70多种视觉用例，却无法用一套统一方案通吃。
· AI技术还在快速迭代，算法、传感器、处理流程频繁更新，开发者不得不持续优化设计，紧跟步伐。
因此，想在这场竞争中胜出，光有敢打敢拼的劲头还不够，更需要找到一条高效的技术路径，把自身优势发挥出来，与对手拉开差距。
自适应计算平台
边缘设备里的视觉AI应用，通常包含AI推理以及非AI的预处理和后处理功能，这些都需要足够的高性能算力来支撑。如果专门为某个视觉AI应用设计一颗芯片，从性能角度看当然是最佳方案。但这种固定芯片方案的局限也很明显：专用芯片的研发成本和时间成本非常高，与视觉AI场景碎片化、技术快速迭代之间的矛盾几乎无解。
要解决这个难题，硬件上采用整合了可编程逻辑（PL）和Arm嵌入式处理系统（PS）的FPGA SoC，是个不错的选择，比如赛灵思的Zynq UltraScale+ MPSoC。这样一来，开发者用一颗器件就能搞定视觉AI处理全流程的计算任务。利用PL子系统，可以根据特定用例和最新AI算法，实现最优的深度学习处理单元、视频处理以及可扩展的传感器融合，在高性能和灵活性之间找到最佳平衡点。

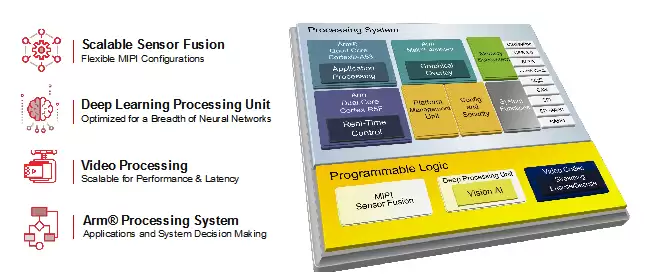

图1：Zynq UltraScale+ MPSoC系统框图
光有硬件还不够，一套配套的软件工具链同样必不可少。赛灵思为开发者提供了完整的工具链（如图2），无论你属于哪个层级的开发者，都有对应设计路径的软件工具可用。
图2：赛灵思的软件开发工具
这些软硬件结合在一起，就构成了一个独特的“自适应计算平台”。对于既要灵活性又要高效性的系统来说，基于FPGA SoC的自适应计算平台来开发，无疑是个明智的选择。
4K智能相机开发平台
选定了基础架构之后，还不是万事大吉。接下来，开发者还得面对具体方案和产品开发上的挑战。
视觉AI应用的典型开发流程是这样的：先选芯片，搭建一个原型，初步验证芯片能否与AI模型兼容；然后做PCB设计和系统集成，在这个更接近商用系统的平台上进行软硬件调优加速；最后测试定型，投入量产。
但问题是，视觉AI应用多样且多层次。如果每次开发都得从芯片级设计开始，再经过复杂的系统整合，那研发周期和团队投入会非常漫长——一个完整的硬件、软件、PCB开发团队缺一不可，这无形中抬高了研发门槛。
有没有可能跳过前期的芯片级设计和PCB开发，从一个更高层级、更完整的产品化平台起步，甚至直接把这个开发平台当成熟产品来用，简化整个流程？安富利的4K智能相机开发平台，就是冲着这个目标来的。
智能相机开发平台的特性包括：
· 1300万像素图像传感器 + 高性能图像信号处理芯片
· 赛灵思MPSOC的强大算力，能支撑大规模神经网络算法的部署
· Vitis AI开发工具套件，提供成熟且丰富的AI模型库
· 内嵌于MPSOC的VCU硬核，支持超低延时AVC/HEVC编解码
· 完全开放的低延时人脸检测参考工程源码
· 产品化硬件结构，能更快地把设计转化为最终产品
图3：智能相机开发平台
可以看到，这款开发平台基于赛灵思完整的软硬件自适应计算平台，拥有完善的设计生态资源支撑，让以往令人望而却步的应用开发变得触手可及。

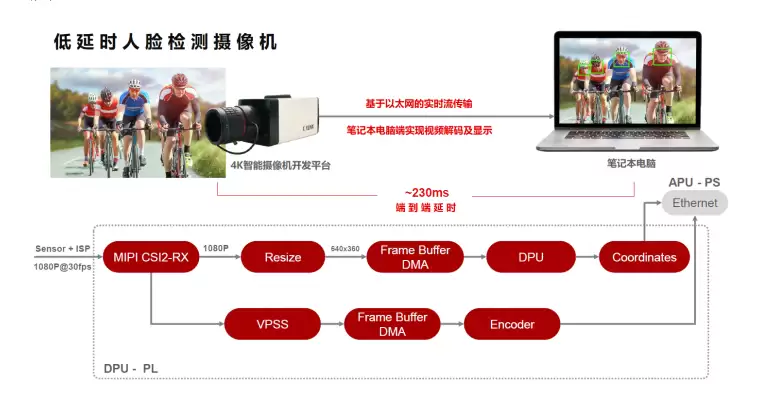

图4：基于智能相机开发平台的人脸检测摄像机方案
在实际使用中，开发者既可以把它当作一款成熟的智能相机直接集成到系统方案里，也可以利用其强大的性能和灵活的可扩展性，作为“AI-box”开发平台来探索更多视觉AI应用的可能性。
专业的技术服务
有了自适应软硬件平台和智能相机开发平台这样的利器，如果开发者还想更“省事”一些，安富利还有妙招。
作为赛灵思的全球技术分销伙伴，同时在视觉AI领域深耕多年，安富利可以为客户提供全方位的应用开发技术支持，服务内容包括但不限于：提供基于智能相机开发平台的详细Vitis AI应用案例；支持AI神经网络模型在客户板卡上的移植；支持智能相机的生产和硬件定制化需求；支持基于赛灵思新品Kria核心板的定制化智能相机开发……有了这样的技术后盾，客户可以把更多精力放在自己的技术专长或市场需求的挖掘上。
总的来说，“让视觉AI应用开发化繁为简”这个目标，需要高效的平台、顺手的工具，以及专业化的服务。掌握了其中的诀窍，再难的设计问题也能找到快捷的解决方案。
