基于YOLO11的变电站二次设备缺陷检测：从数据标注到云上训练全流程实践
在电力行业数字化转型的浪潮中，变电站设备的智能化巡检已成为保障电网安全运行的关键环节。二次设备——比如压板、空开、指示灯、面板——的状态异常检测，传统上依赖人工定期巡视，效率低不说，还容易漏检。借助计算机视觉与目标检测技术，这个流程完全可以自动化。这篇文章以YOLO11模型为核心，围绕一个变电站缺陷类数据集，系统梳理从数据集准备、云上存储管理、模型训练到工程化落地的完整路径。内容偏实践，适合正在做类似项目的开发者参考。
数据集获取
数据集是本文配套的素材，具体下载方式这里就不写了，按说明合理使用即可。
业务场景与需求分析
变电站二次设备种类多、分布杂，其指示状态直接反映设备运行状况。常见的异常包括：压板位置错误、空开跳闸、指示灯异常、面板显示异常等。这些缺陷形态各异——有的指示灯颜色变化在图像中特征明显，有的压板细微错位则需要模型具备较强的细粒度识别能力。
针对这类场景，目标检测任务得解决几个硬骨头：
- 小目标检测：部分指示灯、空开状态在整张图像中占比很小，容易被忽略。
- 类间相似性：不同类别的旋钮、按钮外观高度相似，模型容易混淆。
- 光照与角度变化：巡检图像受现场环境光、拍摄角度影响大，场景差异明显。
YOLO11作为新一代单阶段目标检测模型，在速度与精度之间找到了不错的平衡点，尤其适合部署在边缘计算设备或云端的推理服务中。
数据集说明（来源：数据集说明表）
这次实践使用的数据集是变电站缺陷类数据集，专门针对二次设备指示状态异常检测。数据以YOLO格式提供，包含7个目标类别，具体类别名称和标签数量如下：
| 类别ID | 类别名称 | 标签数量 |
|---|---|---|
| 0 | kgg_ybf | 2850 |
| 1 | kgg_ybh | 2996 |
| 2 | kk_f | 859 |
| 3 | kk_h | 996 |
| 4 | zsd_l | 2946 |
| 5 | zsd_m | 7899 |
| 6 | mbhp | 229 |
数据集来源是变电站现场采集的高清图片，未经过任何数据增强处理，保留了原始场景的真实性。图片总数约100张（对应100个Label Studio任务），每张图片包含多个标注框，覆盖了不同类别和角度。除此之外，数据集还附带一段视频素材，可以用来预览或者做短视频。
数据准备与云上存储建议
数据标注与格式转换
训练之前，得先把原始图像转成YOLO格式。推荐用Label Studio做标注，它的输出格式（比如JSON）可以通过脚本转成YOLO需要的txt文件。标注时有几个要点值得注意：
- 标注框要尽量贴合目标边缘，别留太多空白或切掉关键部分。
- 遇到重叠或遮挡的目标，应当分别标注，遵循"优先标注完整可见部分"的原则。
- 标注完成后一定要交叉复核，把漏标、误标的样本剔除掉。
云上存储与版本管理
把数据集上传到云对象存储（比如OSS），好处很明显：
- 统一管理：图片、标注文件、视频素材集中存放，团队协作方便多了。
- 版本控制：存储桶的版本管理功能允许回溯数据集的不同迭代版本，万一改错了也能找回。
- 加速训练：云存储和GPU训练实例在同一地域内，数据加载延迟能显著降低。
建议的目录结构如下：
bucket_name/
├── datasets/
│ ├── substation_defects/
│ │ ├── images/
│ │ │ ├── train/
│ │ │ ├── val/
│ │ │ └── test/
│ │ ├── labels/
│ │ │ ├── train/
│ │ │ ├── val/
│ │ │ └── test/
│ │ └── data.yaml
│ └── ...
└── models/
└── ...
训练任务设计：基于YOLO11
环境配置与模型选择
YOLO11的官方实现基于PyTorch，支持从预训练权重（比如YOLO11n、YOLO11s、YOLO11m等）做微调。对于变电站缺陷检测这个任务，建议从YOLO11m（中等规模）入手，精度和推理速度比较均衡。如果后续要部署到边缘设备，还可以蒸馏成更轻量的YOLO11n模型。
训练配置示例
下面是一个典型的YOLO11训练配置（data.yaml）：
# 数据集路径（本地或云存储挂载路径）
path: /mnt/datasets/substation_defects
train: images/train
val: images/val
test: images/test
# 类别定义
nc: 7
names:
0: kgg_ybf
1: kgg_ybh
2: kk_f
3: kk_h
4: zsd_l
5: zsd_m
6: mbhp
训练命令示例（基于YOLO11官方CLI）：
yolo train model=yolo11m.pt data=data.yaml epochs=100 imgsz=640 batch=16 device=0,1
几个关键超参数说明：
epochs=100：根据数据集规模，100个epoch通常足够收敛。imgsz=640：保持和预训练模型一致的输入分辨率。batch=16：根据GPU显存调整，显存不够就降到8。device=0,1：多卡训练可以加速。
训练过程中的监控与调优
训练过程中需要盯住这几个指标：
- mAP@0.5：衡量模型在不同IoU阈值下的平均精度。
- Precision-Recall曲线：评估模型在不同置信度阈值下的表现。
- Loss曲线：观察训练集和验证集的loss是否同步下降，防止过拟合。
如果发现验证集mAP停滞不前，可以试试下面这些优化策略：
- 数据增强：增加Mosaic、MixUp等增强手段，提升模型泛化能力。
- 学习率调整：用余弦退火调度器，或者手动降低初始学习率。
- 类别平衡：对样本量少的类别（比如
mbhp只有229个标签）做 oversampling 或者加权损失。
模型评估与复核
训练完成后，得对模型做系统评估。评估指标包括：
- 各类别mAP：分析模型在哪些类别上表现差。比如
mbhp类别的mAP可能偏低，因为样本量少且形态多样。 - 混淆矩阵：识别模型容易混淆的类别——
kgg_ybf（压板分）和kgg_ybh（压板合）在外观上高度相似，容易误判。
错误分析
通过可视化验证集上的检测结果，能直观发现模型的误检和漏检情况。常见问题包括：
- 漏检：小目标（比如小型指示灯）被忽略。
- 误检：背景中的类似物体（如螺丝、标签）被误判为缺陷。
- 定位偏差：检测框和真实目标边缘不贴合。
针对这些问题，可以采取以下措施：
- 收集更多困难样本，尤其是小目标和遮挡场景。
- 调整锚框尺寸，让它更贴合目标实际大小。
- 在训练中增加
cls_loss权重，强化分类能力。
工程化落地注意点
推理服务架构
把训练好的YOLO11模型部署成在线推理服务，推荐用以下架构：
- 模型转换：将PyTorch模型转成ONNX或TensorRT格式，推理速度能提升不少。
- 服务框架：用Triton Inference Server或TorchServe，支持多模型管理和动态批处理。
- API设计：提供RESTful接口，输入是图片URL或Base64编码，输出包含检测框坐标、类别和置信度。
云上部署与弹性伸缩
利用云原生技术（比如Kubernetes），推理服务可以实现自动扩缩容：
- 按需分配GPU资源：业务高峰时自动增加Pod副本，低峰时释放资源。
- 监控与告警：通过云监控服务跟踪模型延迟、吞吐量和错误率，设置阈值告警。
持续迭代
模型上线后，持续迭代机制不能少：
- 数据回流：把生产环境中模型预测置信度低或者人工修正的样本回传至训练集。
- 定期重训：每月或每季度用增量数据重新训练模型，保持检测精度。
- A/B测试：新模型上线前，和老模型并行对比，确认性能不下滑。
素材配图建议
文章发布时可以配上这些图，增加可读性：

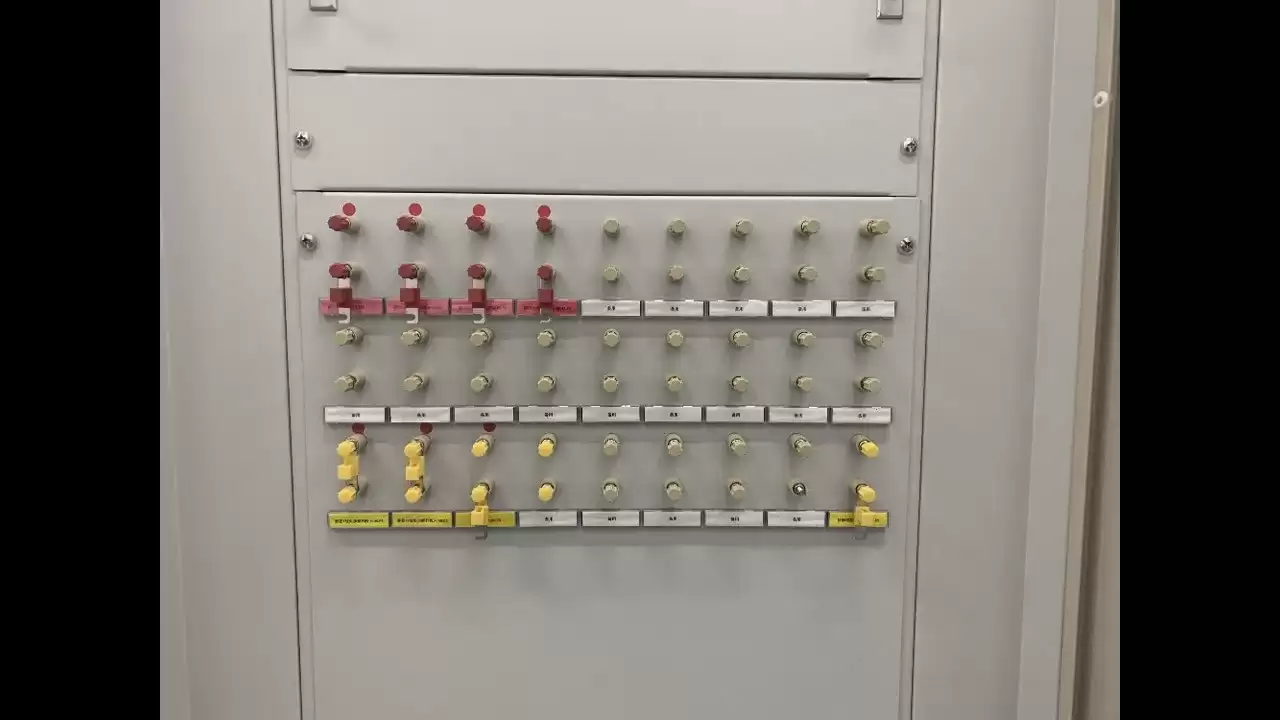

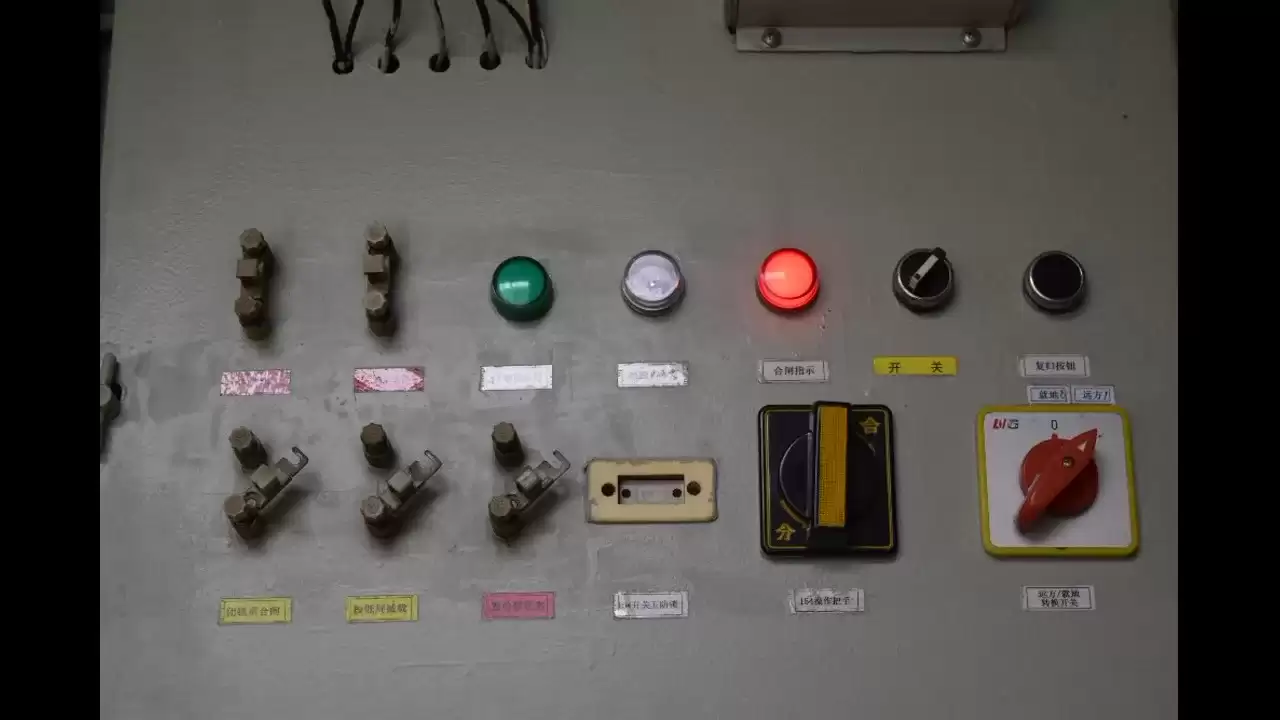

- 数据集样本抽帧：展示变电站控制面板的典型画面，让读者直观了解数据来源。

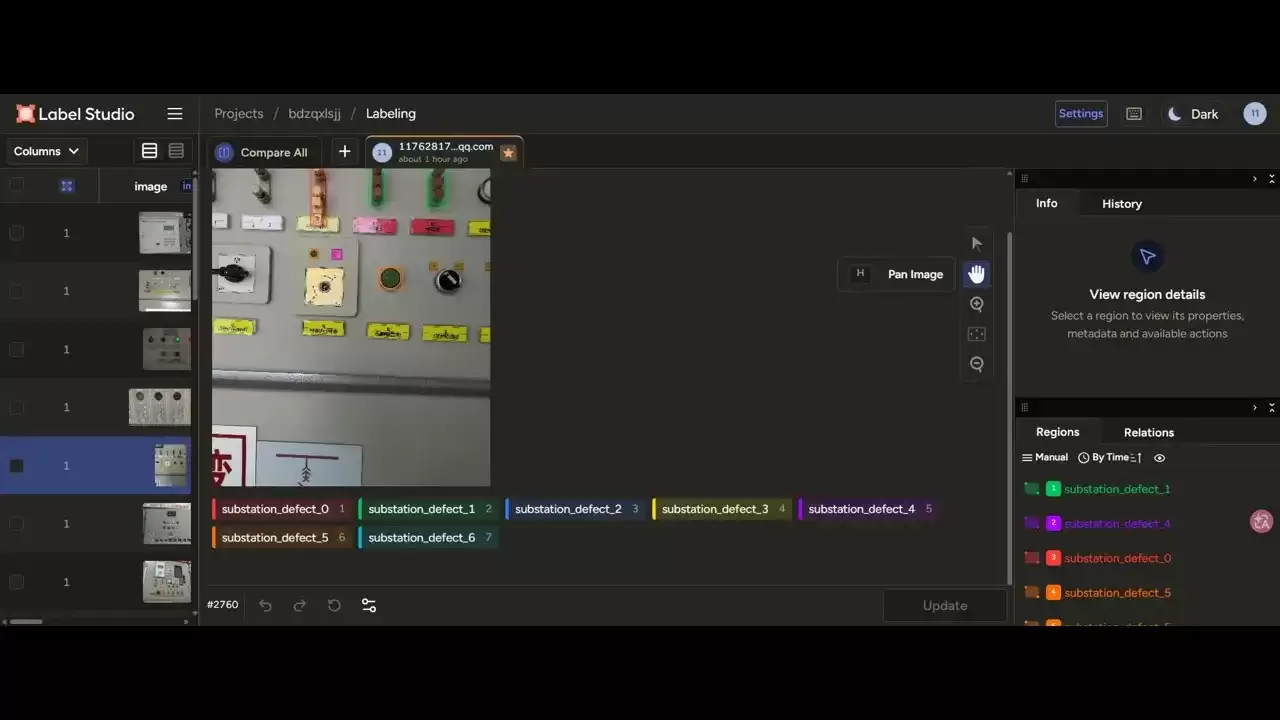

- Label Studio 标注界面：说明标注流程和类别体系。

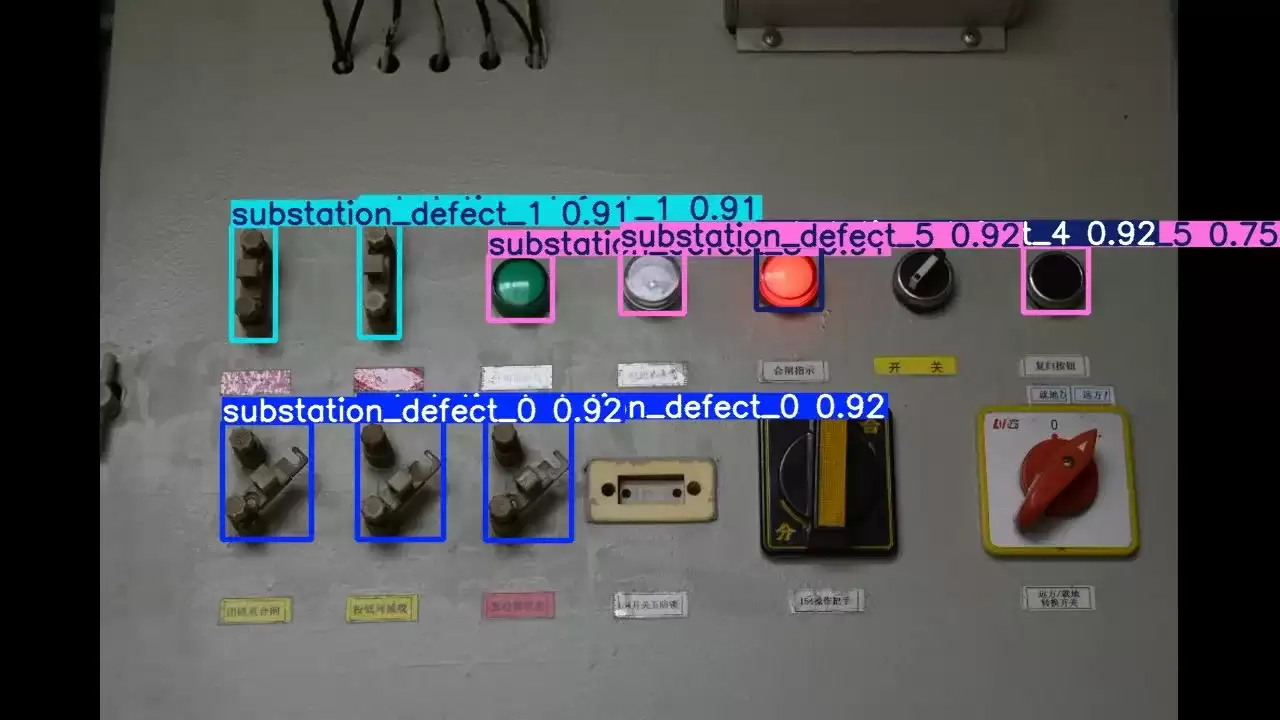

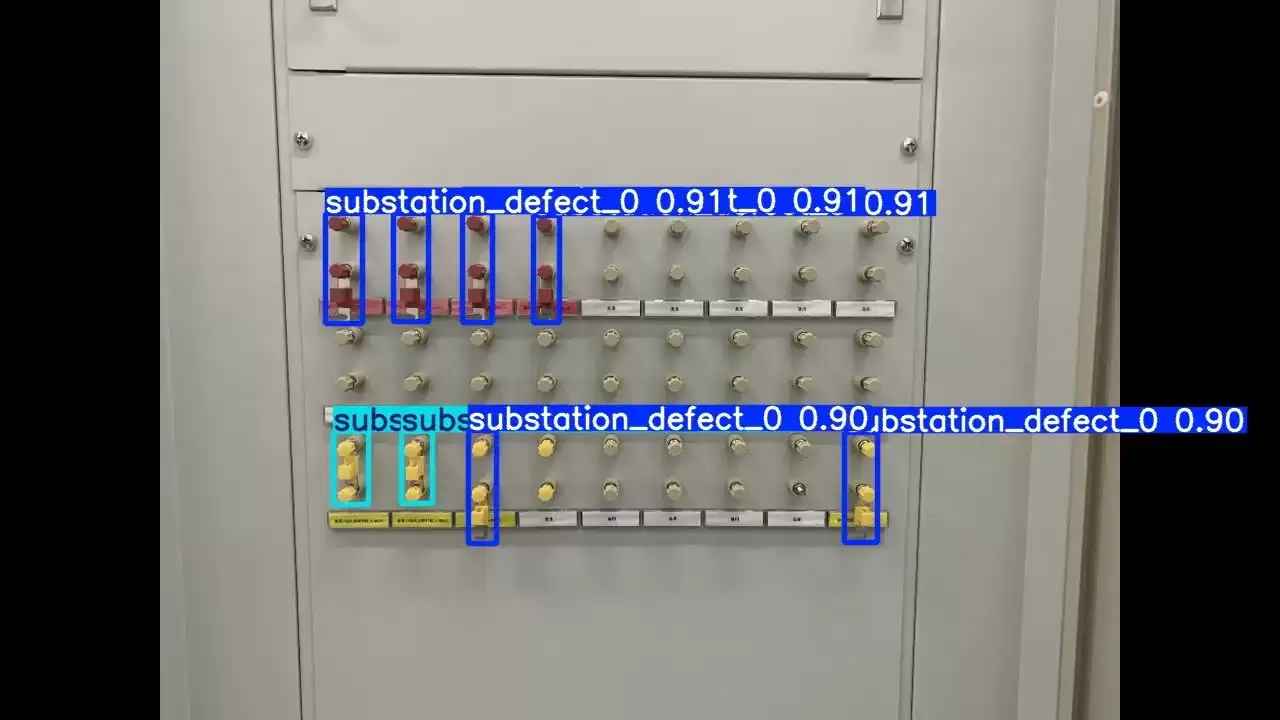

- 模型验证结果截图：展示模型检测框、类别文本和置信度。
- 训练配置界面：展示YOLO11训练参数设置。
总结
这篇文章围绕变电站二次设备缺陷检测这个实际业务场景，详细介绍了基于YOLO11的完整训练流程。从数据集准备、云上存储管理，到模型训练、评估与工程化部署，形成了一套可以迁移到云上实践的方法论。几个核心要点：
- 数据是基础：高质量、多样化的标注数据是模型性能的保障，建议用Label Studio做标注管理，配合云存储实现版本控制。
- 模型选择需权衡：YOLO11提供了从n到x的多种规模，根据部署环境（云端或边缘）选合适的版本。
- 评估与迭代闭环：通过错误分析持续优化模型，同时建立数据回流机制，让模型在生产环境中不断进化。
- 云上架构提升效率：利用云原生技术实现弹性部署和自动化运维，降低工程化落地成本。
希望这篇文章能为从事电力设备智能巡检的开发者提供一些参考，推动AI技术在工业场景中真正落地。
