本教程将详尽讲解如何运用“边缘匹配+单直线”工具，实现目标边缘的精准拟合与角度测量。通过边缘匹配进行粗定位，再由直线工具跟随定位，可精确获取目标的角度信息。若目标固定或无需粗定位，可直接调整直线测量相关参数。下面将逐步说明操作流程与参数配置方法。
1. 模板选择与直线工具摆放
在主处理下拉列表中，选择【边缘匹配+单直线】选项，图像区域将显示橙色矩形框和直线工具。若未显示，请点击工具栏上方的【重置控件】按钮。
1.1 模板选择
通过鼠标调整ROI（矩形框）的大小和位置，将其拖放到合适区域，作为待学习的模板。
1.2 直线工具摆放
1.2.1 直线工具的鼠标响应
- 直线工具设有5个鼠标控制点，如上图所示。
- 控制点A：鼠标点选该点，可拖动调整整个直线工具的位置。
- 控制点B、C：鼠标点选该点，可改变直线工具的宽度。
- 控制点D、E：鼠标点选该点，可改变直线工具的高度。
- 鼠标左键双击控制点A，可切换测量的极性，注意观察黑白标签的变化。
从黑到白
从白到黑 - 鼠标右键双击控制点A，可改变直线工具的方向，注意观察黑白标签上三角箭头的方向变化。
从上到下
从左到右
1.2.2 直线工具摆放
通过鼠标拖放直线工具至目标位置，并利用鼠标操作修改其测量属性，即可便捷地完成直线工具的摆放设置。
1.3 学习
点击【方法学习】后，边缘匹配+单直线方法的所有配置信息将被保存，并自动执行图像处理，相关结果将实时显示。
小提示：学习前，请确保ROI框准确覆盖目标特征，且直线工具方向与待测边缘大致平行，这有助于提升匹配成功率。
2. 边缘匹配的参数设置
点击【高级参数】，进入参数设置界面。
【绘画边缘点】勾选此选项后，系统将绘制出模板边缘，便于观察匹配的准确性。
2.1 个数
当图像中存在多个目标时，设置【个数】参数，即可返回指定数量的多个目标。
个数：1
个数：3
2.2 分数
该参数表示目标与模板之间的相似度分数。分数越高，表明目标与模板越接近。分数低于设定值的目标将被剔除。（请观察下图中每个目标对应的分数）
分数：0.9
分数：0.98
2.3 比例容差
当目标与模板的大小比例发生变化时，设置合适的比例容差，即可有效匹配大小缩放后的目标。
比例容差：0%
比例容差：35%
2.4 角度容差
若图像中的目标存在角度旋转，设置角度容差参数，可帮助算法更好地匹配发生角度变化的目标。
角度容差：0 deg
角度容差：30 deg
2.5 匹配速度
该参数的取值范围为[0,2]，默认值为0，表示在搜索速度与准确性之间达到最佳平衡。当图像质量较差，导致错误搜索或无法搜索到目标时，可将此参数调整为1或2，以提升搜索准确性，但搜索时间会相应增加。参数值越大，准确性越高，耗时也越长。
小提示：若图像噪声较多或目标边缘模糊，建议将匹配速度设为1或2，优先保证匹配的准确性。
2.6 匹配位置
该参数提供了返回目标的辅助选项，可根据以下选项筛选返回的目标数据。
- 【所有目标】：返回所有检测到的目标
- 【分数最大】：返回所有目标中分数最高的目标
- 【最左边的】：返回所有目标中位置最靠左的目标
- 【最右边的】：返回所有目标中位置最靠右的目标
- 【最上边的】：返回所有目标中位置最靠上的目标
- 【最下边的】：返回所有目标中位置最靠下的目标
示例：
所有目标
最左边的目标
2.7 模板修改
若模板中存在干扰的边缘特征点，可对模板轮廓进行修改优化，以改善模板匹配的性能。算法在提取边缘特征点时，将忽略被涂成红色的区域内的特征点。
2.7.1 画笔宽度
调整鼠标画笔的宽度，可使修改操作更加便捷。
画笔宽度：20
画笔宽度：80
2.7.2 全否/全是

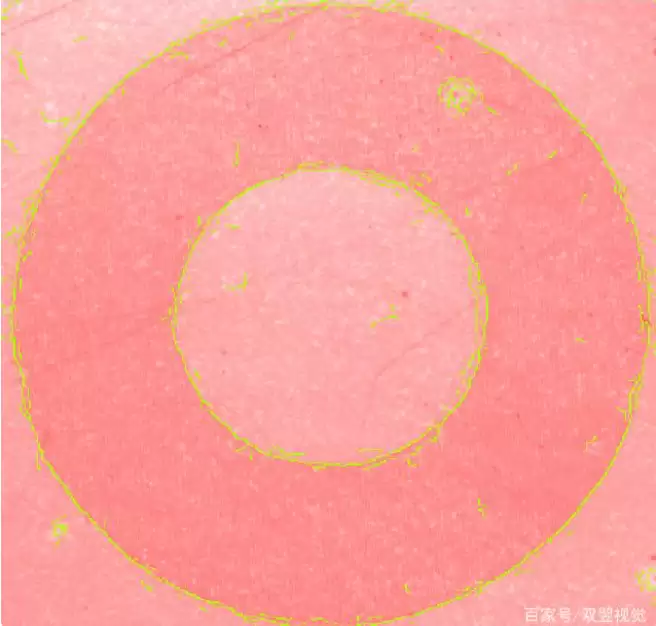

- 全否：即图中所有轮廓均不考虑，此时可配合【擦除/选择】中的【选择】功能，快速提取所需的轮廓。
全否 - 全是：即图中所有轮廓均考虑，此时可配合【擦除/选择】中的【擦除】功能，去除不需要的轮廓。
2.7.3 擦除/选择
- 【擦除】：使用鼠标画笔去除不考虑的轮廓点
- 【选择】：使用鼠标画笔选择需要计算的轮廓点

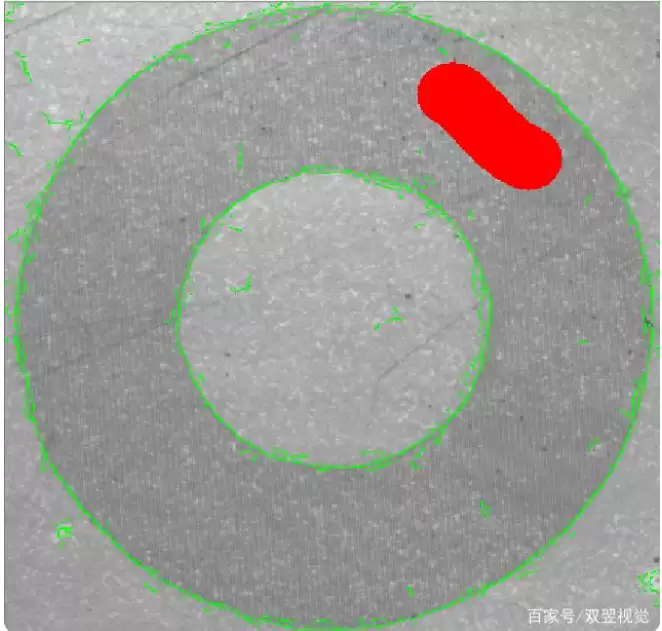

擦除：画笔显示为红色

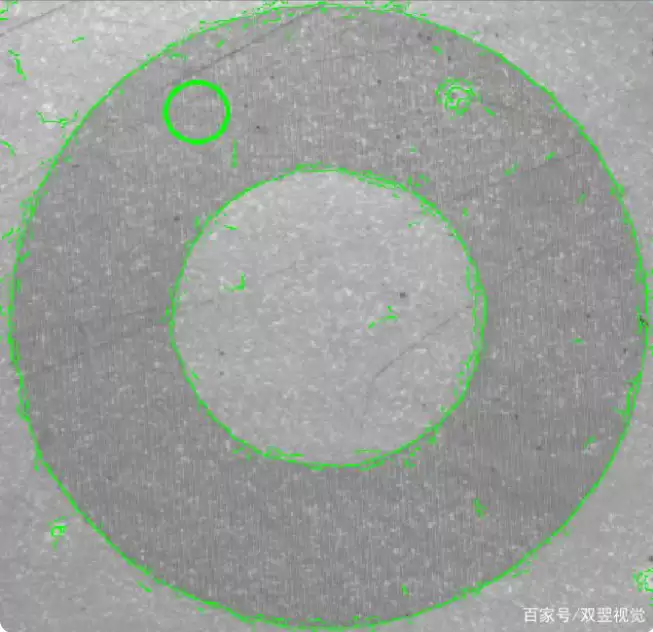

选择：画笔显示为绿色

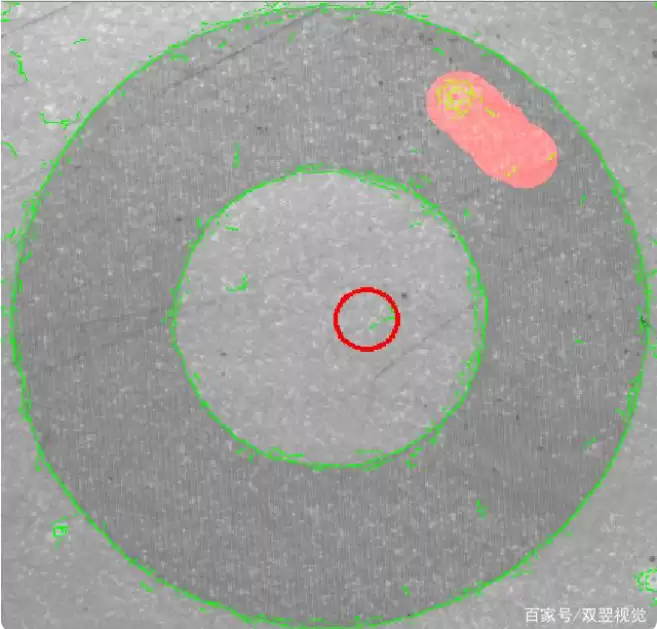

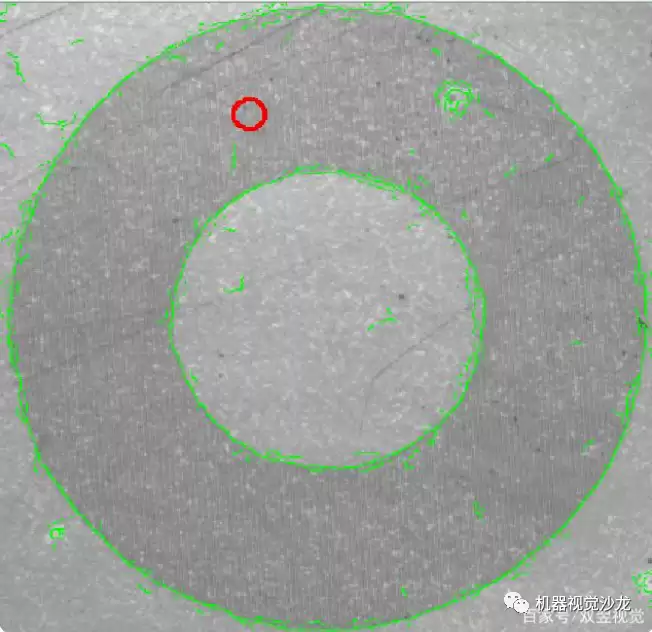

【擦除过程】
鼠标左键按下并涂抹
鼠标左键抬起，完成擦除

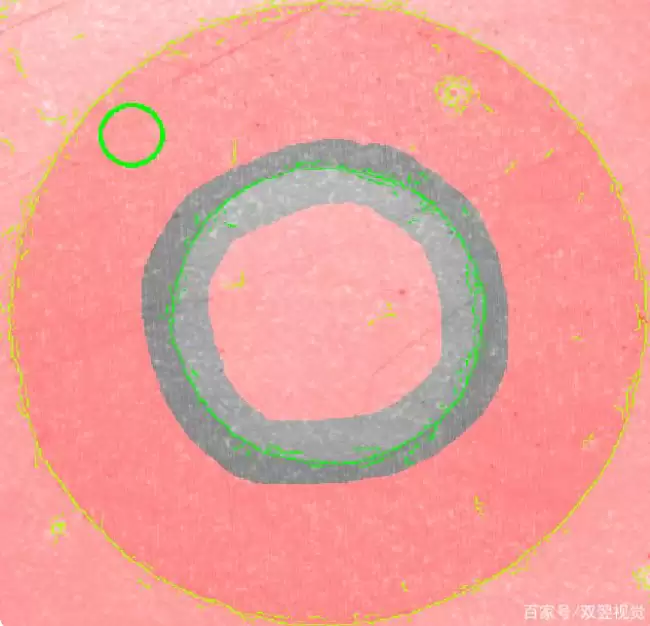

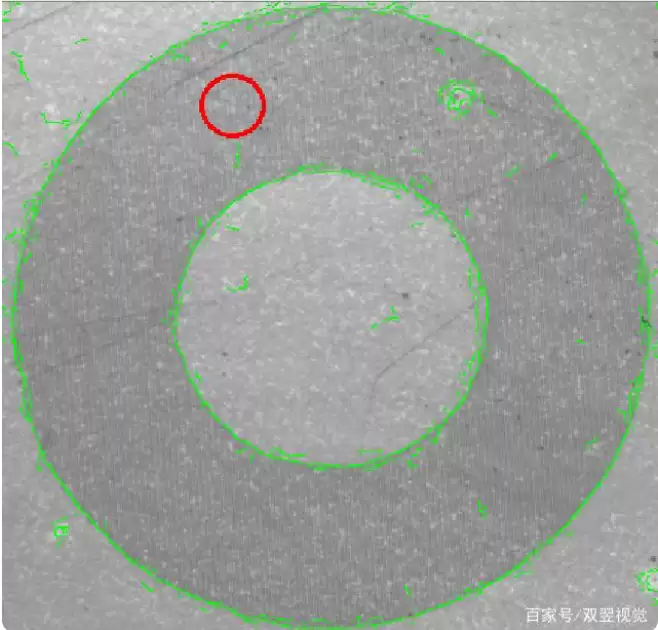

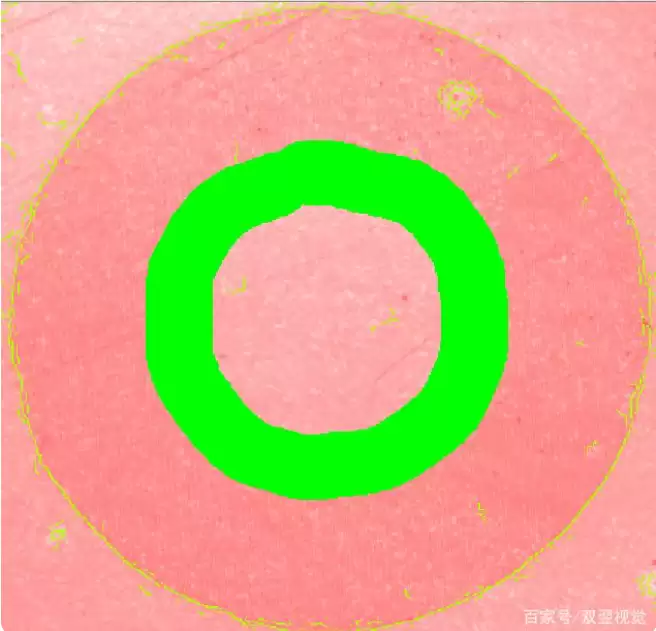

【选择过程】
鼠标左键按下并选择
鼠标左键抬起，完成选择
2.7.4 剔除杂点
当图像质量较差，边缘模糊产生大量杂点时，会延长搜索时间并影响匹配准确性。通过调整【剔除杂点】参数，可去除大部分干扰点，优化模板的轮廓信息。

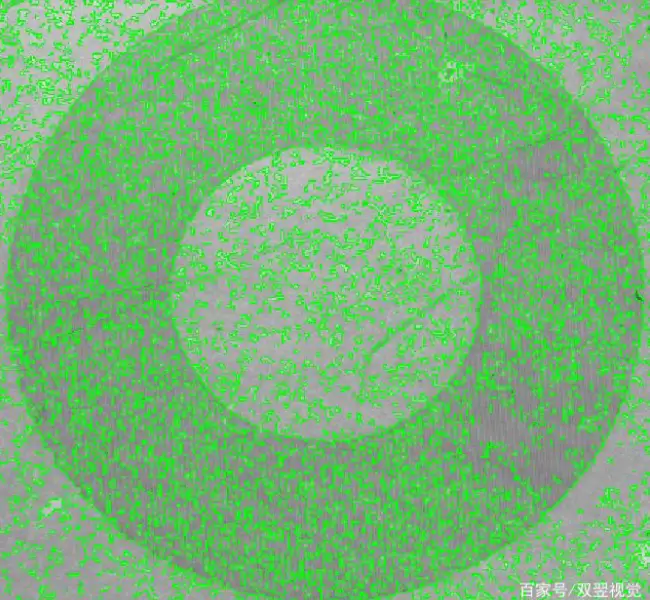

剔除杂点：0

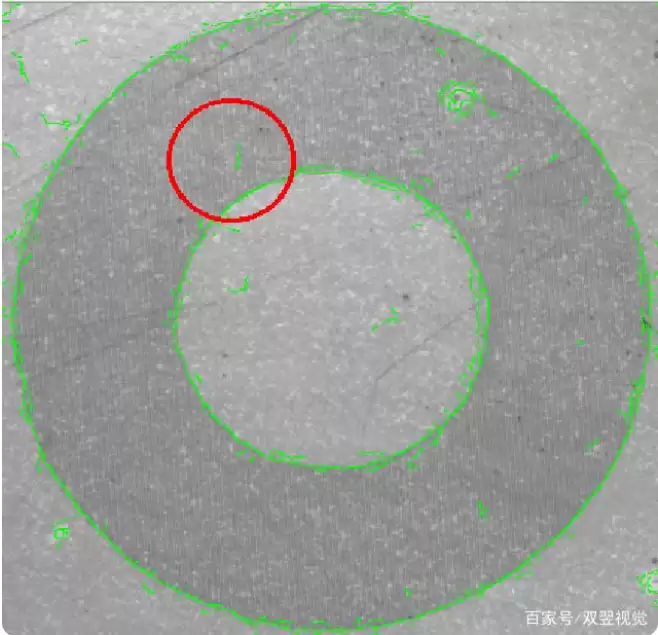

剔除杂点：7

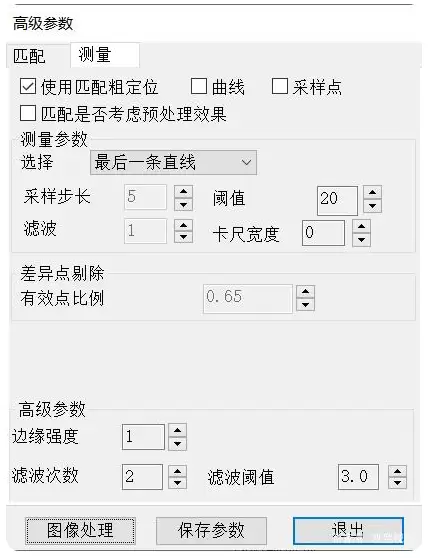

3. 直线工具的参数设置
【使用匹配粗定位】：勾选后，直线工具将跟随匹配位置移动；反之，直线工具将固定在初始位置。
【曲线】：勾选后，图像区域将显示搜索路径上的变化曲线，通过观察曲线与阈值线的关系，有助于设置【阈值】参数。
【采样点】：勾选后，系统将绘制出测量到的采样点，观察其分布情况，可辅助参数设置。

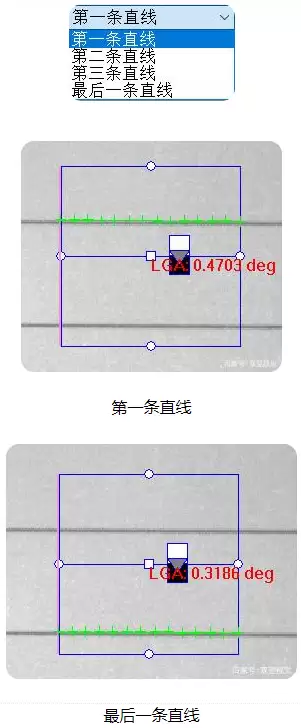

3.1 选择
该参数提供按位置筛选的拟合直线结果。
3.2 采样步长
该参数用于设置测量点的数量（即卡尺个数）。
3.3 阈值
边缘点值高于该参数时，将被添加到拟合直线的点集中。结合【曲线】功能，有助于合理设置此参数。
左图中粉色直线为测量路径，右图为其对应的曲线。
测量路径
曲线（红线为阈值线）
3.4 滤波
粉色为测量路径，该参数用于过滤路径上的干扰点。
滤波：2
滤波：8
3.5 卡尺宽度
粉色为测量路径，调整该参数可使路径范围加宽，如下图所示。当路径上存在干扰点时，调整卡尺宽度可有效增强抗干扰能力。
卡尺宽度0 对应的曲线
卡尺宽度5 对应的曲线
3.6 有效点比例
该参数表示参与拟合直线的有效点数量占测量路径总数的百分比。由于边缘残缺或部分点被剔除，参与拟合的点数可能减少，但不得低于该参数值，否则测量将失败。下图中，有效点比例VPP为0.8929。
3.7 边缘强度
当边缘模糊时，增强此参数可有效提升边缘强度，同时起到抗干扰的作用。
3.8 滤波次数、滤波阈值
这两个参数组合使用，用于剔除异常点，提高拟合直线的准确性。
- 【滤波次数】指执行剔除异常点的次数，强异常点可能需要多次执行才能被剔除。
- 【滤波阈值】指保留的有效边缘点到拟合直线的平均距离。
滤波次数：0
滤波次数：2
常见问题与解答
- 问题1：图像中目标较少，不需要粗定位怎么办？
答：若无需粗定位，可直接跳过“边缘匹配”的参数调整，仅设置“直线工具”的测量参数。注意取消勾选“使用匹配粗定位”，即可让直线工具固定在初始位置。 - 问题2：匹配后直线工具没有跟随目标移动，是什么原因？
答：请检查是否勾选了“使用匹配粗定位”。若未勾选，直线工具不会跟随。同时确认匹配是否成功（可观察绘画边缘点是否准确贴合目标）。 - 问题3：拟合出来的直线角度偏差很大，如何改善？
答：首先检查阈值和滤波参数，确保提取的边缘点正确。可尝试增大“滤波次数”和“滤波阈值”以剔除异常点，或调整“卡尺宽度”覆盖更宽区域。若目标边缘模糊，可适当提高“边缘强度”。 - 问题4：模板修改时，如何快速只保留目标轮廓？
答：先点击“全否”使所有轮廓均不考虑，然后使用“选择”功能（绿色画笔）在目标轮廓上涂抹，即可仅保留所需轮廓点。反之，使用“全是”配合“擦除”功能可去除干扰区域。
