本教程将带您深入了解智造之眼在电声行业中的视觉应用方案，涵盖行业背景、视觉技术原理以及具体的检测案例，助您快速掌握机器视觉如何提升电声产品的质量与生产效率。

一、电声行业简介

生活在这个互联互通的信息时代，人们始终离不开信息的获取与传递，而信息的传播主要依赖“视”与“听”两大感官。“听”这一环节的核心便是电声行业。在电声行业的发展过程中，元器件的演进主要聚焦于三大方向：通讯电声器件、数字化音频视频电声器件以及汽车音响电声器件。

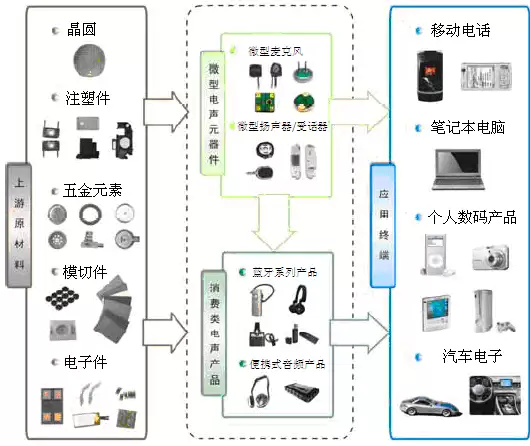

图片来源：前瞻产业研究院电声器件行业研究小组

电声器件是指能够实现电信号与声音信号相互转换的元器件，其工作原理基于电磁感应、静电感应或压电效应等物理机制，常见类型包括扬声器、麦克风、受话器等。本文重点聚焦于通讯电声领域，即手机电声相关的视觉检测应用。

小提示：电声器件对工艺一致性要求极高，尤其是密封性能直接影响音质表现，因此自动化视觉检测已成为行业刚需。

二、电声视觉应用

机器视觉技术通过模拟人眼视觉系统，在工业场景中实现检测、测量、识别和定位等多种功能。其工作流程为：利用高分辨率、高帧率的工业相机进行图像采集，随后由图像处理系统对图像特征进行提取与分析，并反馈分析结果，从而完成图像处理任务。

机器视觉系统

机器视觉技术具备非接触性、连续性、高效率、高精度等显著优势，能够显著提升工业产线的柔性和自动化水平，因此在各类工业生产中得到广泛应用。在电声行业中，视觉应用主要涵盖以下几个方面：

• 音圈测量、胶水检测、高度3D测量
• 磁路检查、异物有无、BOX泡棉有无和位置检测
• 振膜/盒体定位贴合
• MIC检包等

小提示：3D测量常用于检测胶水高度和音圈平整度，可配合线激光或结构光方案实现亚微米级精度。

三、电声行业案例介绍

扬声器在设计时应尽可能保证声腔的密闭性，否则可能严重影响音质。由于施胶工艺的一致性对音质有直接影响，因此必须对扬声器的施胶工艺进行严格控制，以确保优良的音效表现。

手机扬声器中心胶检测

检测内容：

• a. 光源不能使胶水固化
• b. 胶少、断胶、溢胶、胶水涂偏

检测要求包括：

• 检测方式：静态检测
• 检测视野：40×30mm
• 检测时间：300ms/pcs
• 像素分辨率：0.01mm/Pixel

部分成像效果展示：

应用技术优势：

智造之眼®专门开发了电声行业专用的胶水检测算法和工具，能够满足涂胶工艺的各类检测需求，例如：胶水有无、胶路宽度、溢胶有无、断胶及断胶宽度、胶水覆盖率等。这些涂胶工艺问题可以在一次拍照过程中被同时检测出来，大幅提升了胶水检测的效率、易用性和准确性。

常见问题与解答

Q1：为什么光源不能使胶水固化？

如果光源含有紫外成分或高热辐射，会导致胶水在检测过程中提前固化或变性，影响后续工艺和最终音质。因此必须选用低温、无紫外的工业光源（如红色或蓝色LED环形光）。

Q2：检测时间300ms/pcs是否能满足高速产线？

300ms/pcs对应大约每分钟200个扬声器，对于手机扬声器中心胶检测的节拍要求（通常≤1秒）是足够的。如果产线速度更高，可配合更高帧率相机和GPU加速算法进一步缩短时间。

Q3：胶水涂偏的检测最小可识别偏移量是多少？

在像素分辨率0.01mm/pixel的条件下，结合亚像素定位算法，最小可检测偏移量约为0.02mm（即2个像素）。实际检测精度还取决于胶水与背景的对比度和光照均匀性。

Q4：同一个检测工位能否同时检测胶少、断胶、溢胶？

可以。智造之眼专用胶水检测算法支持多特征并行提取，一次拍照即可输出所有缺陷的尺寸和位置信息，无需分步检测。

以上就是关于智造之眼在电声行业视觉应用的完整教程。通过电声行业简介、视觉技术原理及手机扬声器中心胶检测案例，您可以清晰了解机器视觉如何助力电声制造实现高精度、高效率的质量管控。如需进一步了解其他检测场景（如磁路检查、MIC检包），欢迎咨询智造之眼团队。
