专业从事视觉技术研发，用心打磨每一套方案——这八个字说起来容易，真正落地到产品中，却需要深厚的算法积累与对实际应用场景的精准洞察。智造之眼团队在3D视觉领域持续深耕，从底层算法到硬件设计，致力于让视觉检测更可靠、更具性价比。接下来，我们从核心技术出发，全面解析3D视觉的方方面面。

3D视觉应用

Part.1 3D视觉简介

激光三维视觉

激光3D成像子系统，本质上相当于一排点激光测距仪并排协同工作。它利用激光三角测量原理，获取被测物体截面的检测数据，再配合运动系统的编码器同步采集，将一组截面数据拼接起来，便能重构出完整的三维信息——这一过程类似于CT扫描的切片重建思路。

3D 深度图

3D视觉成像在屏幕上显示的是二维图像，但其中存储的并非RGB颜色值或由光照决定的灰度，而是由距离决定的深度信息——每个像素的数值代表物体表面到相机的实际距离。

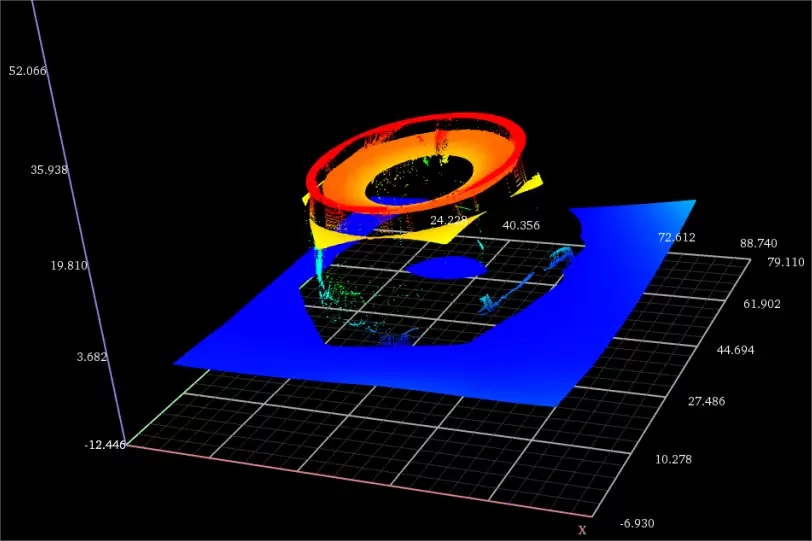

3D 点云图

深度相机采集到的物体表面点数据集合，即为点云。点云图是由这些点信息构成的数据矩阵，每个点包含三维坐标（X, Y, Z），若缺乏空间信息则记为（0, 0, 0）。

Part.2 3D视觉行业应用

3D视觉系统在检测高度、形状、数量甚至颜色等属性时具有显著优势，尤其适用于3C电子、汽车制造等高精度动态场景。典型应用包括：

• 五金行业：五金件平整度检测、屏蔽罩平整度检测
• 3C行业：手机中框段差检测、屏幕平整度检测、卡托段差检测、摄像头支架段差检测等
• 汽车行业：连接器高度检测

Part.3 2D和3D视觉对比

传统的2D视觉基于二维平面图像进行检测或测量，但二维信息天然缺失空间深度，存在明显局限——光照变化、产品几何形状、颜色差异都可能干扰检测结果。3D视觉则通过几何或物理原理，利用非接触光学技术获取物体的空间立体位置，将物体转换为3D点集，所有判断均基于点集数据，从而有效规避外界因素对检测可靠性的影响。

3D视觉还具备多项不可替代的优势：微米级高精度、扩展能力强、可长时间连续稳定工作、不易损坏、数据可保存与复制。当然，它并非万能：被测物体表面反光性过强或吸光性过强，以及透明材料，都会影响测量结果；此外，受相机扫描角度限制，3D视觉存在视觉阴影问题，可能产生视野盲区。

Part.4 智造之眼3D视觉应用

随着检测精度要求日益提升、被测物体条件愈发复杂，2D视觉的短板愈加明显，而3D视觉技术不断取得突破，正逐步成为视觉检测的主流方向。智造之眼®目前拥有自主研发的3D算法与软件，能够提供快速、精准、稳定的视觉解决方案。

案例分享：PCB 3D视觉检测

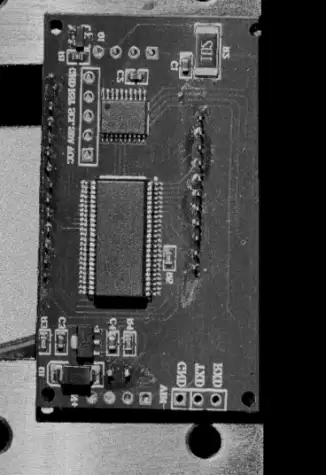

1. 检测对象：PCB板

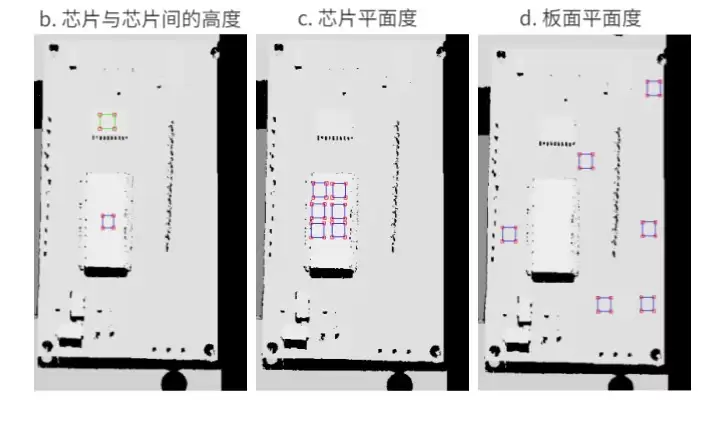

2. 检测内容：芯片平面度、芯片高度、板面平面度

3. 成像效果展示：

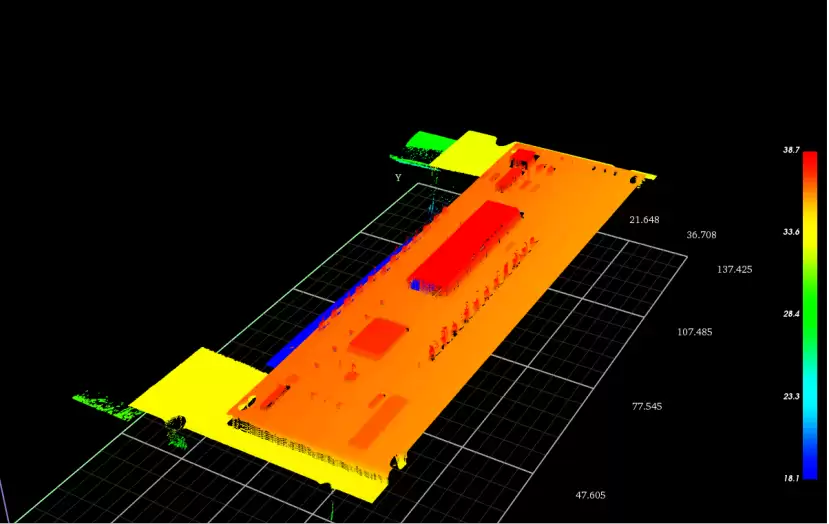

A. 点云图成像：

B. 深度图成像：

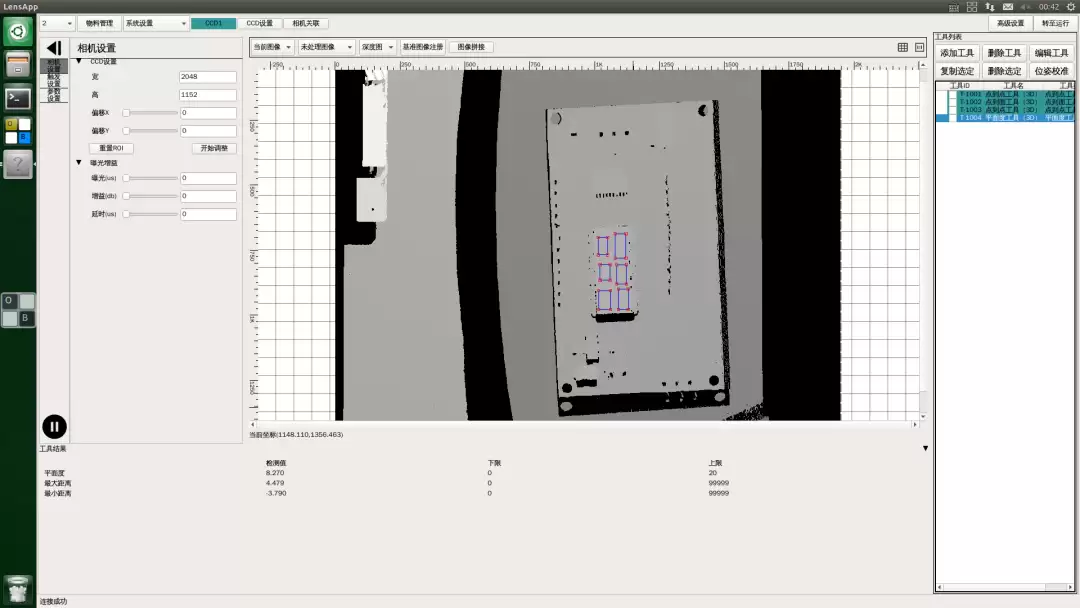

4. 视觉系统配置

5. 视觉应用优势

• 快速检测：一次扫描即可获取所有平面的高度数据，计算处理时间极短
• 高精度检测：微米级测量精度，真实反映平整度信息
• 稳定性高：3D轮廓定位稳定可靠，抗干扰能力强
• 易用性高：软件界面友好直观，操作便捷高效
