机器视觉三大目标识别方法详解：Blob分析、模板匹配与深度学习

随着机器视觉技术的快速发展，许多原本需要人工手动完成的工作正逐步被机器替代。在目标识别领域，传统方法通常依靠人工设定规则，从形状、颜色、长度、宽度、长宽比等维度定义标准，来实现识别。这种方法在简单场景中表现良好，但有一个显著缺陷：一旦被识别物体的规格或批次发生变化，所有规则和算法都需要重新设计和开发，导致无法重用。 而随着机器学习、深度学习技术的兴起，许多肉眼难以量化的特征可以被算法自动学习，这带来了极大的灵活性和精度提升。目前机器视觉领域常用的目标识别方法主要有三种：Blob分析法（BlobAnalysis）、模板匹配法、深度学习法。下面就对这三种方法进行详细对比和分析。

一、Blob分析法 (BlobAnalysis)

1. 什么是Blob分析？

在计算机视觉中，Blob指的是图像中具有相似颜色、纹理等特征所构成的一块连通区域。Blob分析（BlobAnalysis）就是对图像中相同像素的连通域进行分析（该连通域称为Blob）。其基本流程是：将图像进行二值化，分割出前景和背景，然后检测连通区域，从而得到Blob块。简单来说，Blob分析就是在一块“光滑”区域内，找出那些出现“灰度突变”的小区域。

2. 举例说明

以玻璃瑕疵检测为例：假设有一块刚生产出来的玻璃，表面非常光滑平整。如果玻璃没有瑕疵，那么检测不到“灰度突变”；反之，如果玻璃表面有凸起的小泡、黑斑或裂缝，这些区域就会产生纹理变化。经过二值化（BinaryThresholding）处理后，图像中的色斑即可视为Blob。这些色斑就是生产过程中造成的瑕疵，通过Blob分析可以快速定位这些瑕疵。

3. Blob分析的优势

• 可以从背景中分离出目标，并计算出目标的数量、位置、形状、方向和大小。
• 还能提供相关斑点之间的拓扑结构。
• 处理时不是逐像素分析，而是对图像的行进行操作，每一行使用游程长度编码（RLE）表示，大大提高了处理速度。

4. Blob分析的局限性

Blob分析并不适用于以下场景：

• 低对比度图像
• 必要的图像特征不能用2个灰度级描述
• 需要按照模板进行图形检测的情况

5. 适用场景总结

Blob分析适用于背景单一、前景缺陷不区分类别、识别精度要求不高的场景。

小提示： 如果检测目标与背景对比度足够明显，且只需要判断“有瑕疵”还是“无瑕疵”，不关心瑕疵的具体类型，Blob分析是最快速、最经济的方案。

常见问题： Q：Blob分析可以检测彩色图像中的缺陷吗？
A：可以。但通常需要先将彩色图像转换为灰度图，再进行二值化处理。如果不同缺陷在彩色空间中有明显区分，也可以直接对彩色通道进行Blob分析。

二、模板匹配法 (Template Matching)

1. 什么是模板匹配？

模板匹配是一种最原始、最基本的模式识别方法。它研究的是：已知一个小图像（称为模板），在一幅大图像中搜寻该模板的位置，从而识别出对象物。这是一种基于图像的均值、梯度、距离、方差等统计特征进行匹配的算法。要注意的是，模板必须与图像中的目标具有相同的尺寸、方向和图像元素，否则无法匹配。

2. 工作流程

从待检测图像的左上角开始，从左到右、从上到下，将模板与对应位置的图像区域逐一比对，计算相似度，最终找到最佳匹配位置。一旦图像或模板发生旋转、翻转或像素变化，匹配就会失败，这是该算法的主要弊端。

3. 模板匹配的优缺点

• 优点： 相比Blob分析有更好的检测精度，同时能区分不同的缺陷类别。
• 缺点： 要求缺陷的形状、大小、方向高度一致，需要构建完善的模板库才能获得可用的检测精度。这是一种搜索算法，在待检测图像上根据不同ROI（感兴趣区域）与模板库中的所有图像进行匹配。

小提示： 如果产品批次稳定、缺陷形态变化很小，模板匹配是一个性价比不错的选择。但若产品频繁换型，则需要不断更新模板库，维护成本较高。

常见问题： Q：模板匹配对光照变化敏感吗？
A：非常敏感。光照变化会显著改变图像的灰度分布，导致匹配失败。实际应用中常需要配合光照补偿或归一化处理来降低影响。

三、深度学习法 (Deep Learning Method)

1. 发展背景

2014年R-CNN的提出，使得基于CNN（卷积神经网络）的目标检测算法逐渐成为主流。深度学习的应用，使检测精度和检测速度都获得了显著改善。卷积神经网络不仅可以提取更高层、表达能力更强的特征，还能在同一个模型中完成特征提取、选择和分类。

2. 两类主流算法

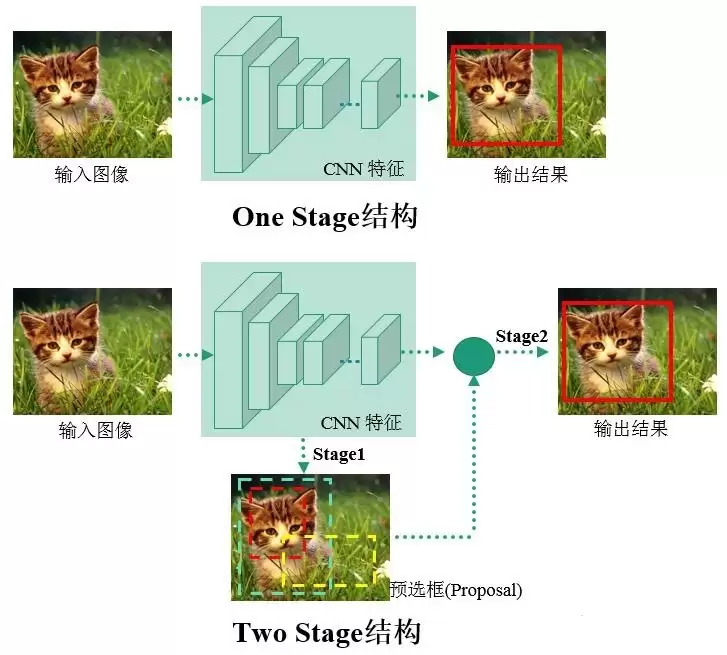

物体检测的任务是找出图像或视频中的感兴趣物体，同时检测出它们的位置和大小。目前主流算法分为两大类：

• 两阶目标检测算法（Two-stage）： 如R-CNN系列，先生成候选区域（Proposal），再进行细粒度检测。
• 一阶目标检测算法（One-stage）： 如YOLO、SSD，直接在网络中提取特征并预测分类和位置，不单独生成候选区域。

3. 两阶算法发展脉络

• R-CNN： 先通过SS算法提取约2k个感兴趣区域，再提取特征。缺点是区域间权值不共享，存在重复计算，且需要对输入图片强制缩放，影响精度。
• SPP-NET： 在最后一个卷积层和第一个全连接层之间引入空间金字塔池化，解决输入图像尺寸受限的问题。候选区域只需经过一次卷积网络即可得到特征。
• Fast R-CNN： 借鉴SPP-NET提出ROIPooling，将不同尺寸的候选区域特征图统一成固定尺度，但SS算法生成候选框仍耗时。
• Faster R-CNN： 引入RPN（区域建议网络）与检测器共享卷积特征，极大提升速度。但RPN和后续检测网络需要两次回归计算，参数量大。
• Mask R-CNN： 在Faster R-CNN基础上增加并行mask分支，实现像素级分割。采用双线性插值解决像素对齐问题，但实时性仍不理想。

4. 一阶算法发展脉络

• YOLOv1： 将输入图像划分为7×7网格，每格预测两个bbox的位置和置信度，一个预测大目标，一个预测小目标。缺点是对小目标检测不佳，每格只能预测一个类别。
• YOLOv2： 划分13×13网格，通过聚类分析设置5个锚盒，预测锚盒与网格间的偏移量。
• SSD： 保留网格划分，从不同卷积层提取多尺度特征，锚盒尺寸由小到大，提升多尺度检测精度。
• YOLOv3： 每网格3个锚盒，使用Darknet-52并大量采用残差层，融合3个尺度的特征图（13×13、26×26、52×52），检测头全卷积。
• YOLOv4： 集成了近年CNN领域众多优化策略，包括数据处理、主干网络、激活函数、损失函数等，进一步提升精度。
• 前沿发展： 目前已有众多高精度算法，包括视觉领域的Transformer研究，目标检测的精度仍在持续提高。

5. 深度学习的核心优势

传统算法（如Blob分析和模板匹配）都是手工设计特征表示，而神经网络则通过算法自动学习目标的合适特征表示。 相比手工特征设计，深度学习更高效快捷，无需太多专业知识。它可以识别不同场景中形状、大小、纹理等不一的目标，随着数据集增大，检测精度会进一步提高。

小提示： 深度学习的性能高度依赖数据质量和数量。准备足够的、标注准确的数据集是成功应用深度学习的关键。对于小样本场景，可考虑迁移学习或数据增强。

常见问题： Q：深度学习法在实际部署时对硬件要求高吗？
A：是的。模型训练通常需要高性能GPU，推理阶段虽然可以优化（如使用TensorRT、模型量化等），但仍需相对较高算力。嵌入式场景下需选择轻量级网络（如MobileNet、YOLOv4-tiny等）。

总结

表示的选择会对机器学习算法的性能产生巨大的影响。 从Blob分析和模板匹配这类手工设计特征的方法，到深度学习自动学习特征的方法，代表了机器视觉目标识别技术的发展方向。在实际项目中，应根据具体需求（精度、速度、成本、维护便捷性等）选择最合适的方法。对于背景单一、缺陷简单的场景，Blob分析快速有效；对于缺陷形态固定、模板易维护的场景，模板匹配性价比较高；对于复杂多变、需要高精度高鲁棒性的场景，深度学习是首选方案。
