从平面到立体：全面认识3D相机

不少用户一听到“3D”，首先联想到的是电影院佩戴的3D眼镜，进而误以为3D相机的工作原理与之类似。实际上，两者虽然都冠以“3D”之名，但本质截然不同。3D眼镜借助偏振光技术，使左右眼分别接收不同画面，再由大脑合成立体视觉；而3D相机则是能够直接获取物体三维空间信息（X、Y、Z坐标）的硬件设备，真正测量出物体的高度、深度以及立体形貌。接下来，我们将带你全面了解3D相机的工作原理、主流产品、典型应用场景以及选购要点。

一、3D相机 vs 3D眼镜：完全不同

谈到3D，大多数人第一时间想到的通常是电影院中常见的3D眼镜，戴上后电影画面更加立体逼真，那么它和我们今天讨论的3D相机之间是否存在相似之处？

实际上，两者虽同有“3D”之名，却几乎毫无关联。观影时使用的3D眼镜基于偏振光原理，左右镜片分别采用不同偏振方向的偏振光镜片，在观看经过特殊拍摄的3D电影时，左右眼接收到两组不同的画面，大脑将各画面叠加，从而产生立体的观影效果。

关键区别：3D眼镜是“欺骗”大脑产生立体视觉；3D相机则是“真实”测量出物体的三维数据。

二、什么是3D相机？——从2D到3D的跨越

所谓3D相机，就是能够三维立体成像的相机。我们知道2D是一个平面概念，肉眼看到一本书或一张纸在桌子上放着，只能看到表面的东西，书本或纸张的厚度无法通过肉眼判断，2D相机只能获取像素尺度下的2D平面图像信息；3D则是空间概念，涵盖三个维度——x、y、z三个空间坐标，它可以检测出拍摄空间的实际距离，通过获得的数据我们可以还原出被测量物体的三维信息。

在视觉检测领域，除了采集二维图像的相机外，也经常用到3D相机。近几十年来，2D相机被广泛用于读取条码、目标跟踪等场景，可完成印刷、位置等方面的检测，也能进行污点、计数等检测，配套技术已相当成熟，但一旦涉及高度或深度检测便无能为力，这也正是3D相机大显身手的地方。

小提示：2D相机适合检测平面上的缺陷（如划痕、污点），而3D相机擅长检测立体尺寸（如高度差、倾斜度、体积）。两者互补而非替代。

三、主流3D成像原理一览

3D相机成像原理多种多样，主流的3D成像方案包括双目立体原理、相移法、编码结构光、光谱共焦法、三角反射法等，对光源的要求各有不同，成像质量与精度也存在较大差异。

• 双目立体原理：模仿人眼，通过两个摄像头拍摄同一物体，根据视差计算深度。
• 相移法/编码结构光：投射特定光斑或条纹图案，通过分析变形计算三维形状。
• 光谱共焦法：利用色散镜头，不同波长聚焦在不同深度，适合高精度微小物体测量。

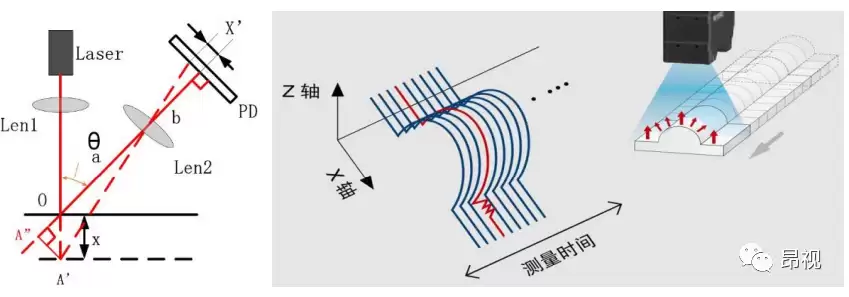

• 三角反射法（三角测量）：激光束照射物体，反射光在感光元件上的位置随距离变化，从而计算出高度。这是工业3D相机最常用的方案之一。

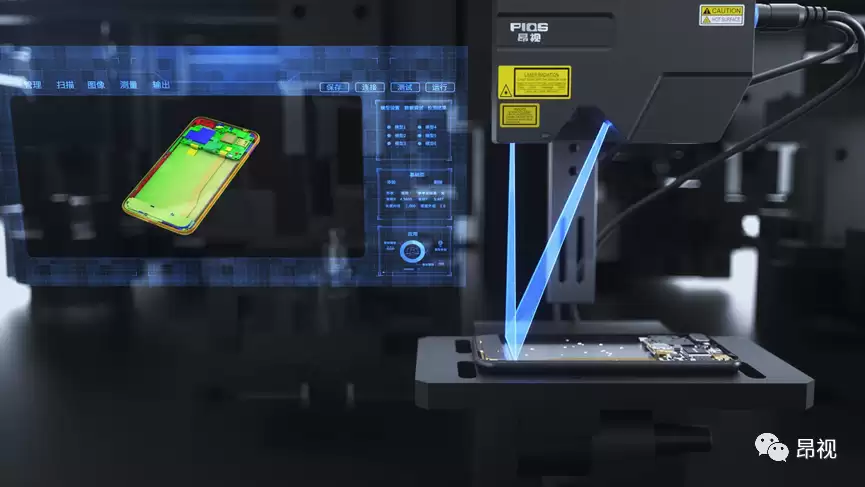

四、昂视LP系列3D激光轮廓仪详解

昂视LP系列3D激光轮廓仪便是基于三角测量原理，利用半导体激光器向待测目标物体表面发射光束，镜头聚集目标物体反射的光线并在感光元件上形成图像，光点在感光元件上的位置会根据目标物体的距离变化而变化，系统对该变化进行估算，估算结果即为目标物体的位置结果。

经过综合调试后，这款3D激光轮廓仪具有精度高、速度快且稳定性强的特点，不受目标物体形状、结构的限制，可对物体外观及3D形貌进行扫描，高效、快速获取各点数据，同时测量宽度、位置、高度、高度差、倾斜度以及检测面积、体积等，在速度、精度和成像效果等关键性能方面均达到了行业领先水平，可广泛应用于3C电子、锂电、汽车、医疗、食品等行业。

常见问题：
问：三角测量原理的3D相机对被测物体表面有要求吗？
答：有一定要求。三角测量依赖激光反射，透明、高反光或吸光材质（如黑色橡胶）可能会影响精度。但昂视LP系列经过优化，对多种材质的适应性较好，建议在选型前进行现场实测。

五、3D相机的应用场景

在实际应用中，3D相机的身影越来越常见。日常生活中，我们经常见到的人脸识别门禁、商超中自助结算的刷脸支付、自动贩卖机的刷脸支付等都离不开3D相机的应用，这也是为什么当我们仅仅拿着一张二维照片去识别时毫无反应。在工业流水线上，3D相机不仅可以检测2D相机能检测的项目，还能进行点胶检测、焊接质量检测、连接器针脚位置检测等三维检测，完美弥补2D相机在高度、深度等方面的短板。

• 人脸识别/刷脸支付：3D相机获取深度信息，防照片、视频攻击。
• 3C电子检测：手机中框平整度、屏幕与壳体段差等。
• 锂电行业：极片涂布厚度、极片表面划痕深度检测。
• 汽车制造：焊接缝隙深度、钣金件尺寸测量。
• 食品/医疗：包裹体积测量、药片缺角检测。

六、如何挑选合适的3D相机？

随着3D相机应用范围越来越广泛，在工业自动化生产过程中发挥着越来越重要的作用，企业向智能化生产转型的过程中也愈发重视这一技术。那么，如何挑选一款合格且能最大限度发挥自身优势的相机呢？我们都知道“没有最好的，只有最合适的”，一款3D相机的挑选需要综合考虑视野、工作距离、成像质量、应用环境、预算成本等多方面因素，前期的现场实测以及相关软件操作都需要提前做好功课，适合别人的方案不一定适配您，因此切忌盲目跟风。

小提示：在选型时，建议先明确被测物体的尺寸、材质、检测精度要求。例如：检测微小针脚高度，需要高精度的光谱共焦或三角测量方案；检测大尺寸平整度，则可以考虑双目立体或线激光轮廓仪。

当然，如果您对专业领域了解不深且有迫切需求，也可以将项目交给专业的团队，由他们提供科学的智能检测解决方案。昂视作为深耕机器视觉多年的自动化领域领先提供商，能根据客户现场情况提供整体智能检测解决方案，帮助挑选最适合的3D相机。

常见问题：
问：3D相机能否完全替代2D相机？
答：不能完全替代。2D相机在平面缺陷检测（如文字、颜色、污点）方面速度快、成本低，而3D相机侧重立体尺寸测量。实际产线中常采用2D+3D组合方案，分工合作效果最佳。

总结

3D相机是工业自动化和智能设备的重要“眼睛”，它突破了2D相机无法测量高度的瓶颈，让机器不仅能“看见”，还能“感知深度”。从原理到应用，从选型到落地，理解这些核心要点有助于你在实际项目中做出正确决策。如果你正在寻找可靠的3D视觉产品，昂视LP系列凭借高精度、高速度和强稳定性，值得重点关注。
