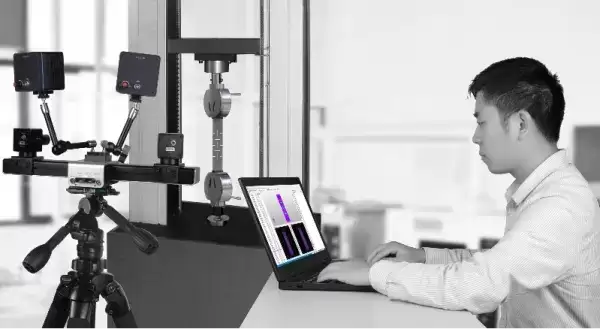

数字图像相关（DIC）技术，其核心原理是通过分析物体表面变形前后的数字图像，从而获取位移、应变等关键力学参数，是一种典型的非接触式全场测量方法。

在机械臂这类精密机构中，一个常被忽略的问题在于：负载引发的微小结构变形，传递至机械臂末端时，往往会被放大为不可忽视的位置偏差。为了精准捕捉并量化这些微变形，我们在机械臂的关键关节与结构部件上引入了DIC技术，部署了新拓三维DIC系统，对整体机械臂表面进行全方位覆盖，实现结构全场的实时变形监测。

在载荷作用下，机械臂关节及结构的全场变形如何演化？在此，XTDIC三维全场应变测量系统的优势得以充分展现：单次采集即可获取数百万个三维坐标点。传统应变片通常仅能提供约50个测点，相比之下，数据量级实现了几何级跃升。配合机械臂表面的定制散斑图案，系统能够高效生成位移场与应变场云图，并进行可视化对比分析，即便是毫米级的异常变形也能被精准识别。

在具体实验中，我们采用静态加载方式，利用XTDIC系统对机械臂全伸展状态进行全场变形分析。这一方法的直接优势在于，能够建立更为精确的补偿参数，校正末端位置误差，从而显著提升机械臂的绝对定位精度。

实验分为两个工况：

1、通过增减砝码实现静态加载，共分六级，满级后再逐步卸载。

2、结合砝码的加载与卸载过程，对机械臂进行载荷变形分析（即全场应变测试分析，DIC）。

机械臂微变形DIC测量

在机械臂表面完成散斑制作后，DIC设备负责采集高质量图像。设置两台摄像机时，关键点在于空间定位需覆盖整个机械臂及关节处的关注区域，以确保测试过程中，全视野范围内的变形区域均能被完整采集。

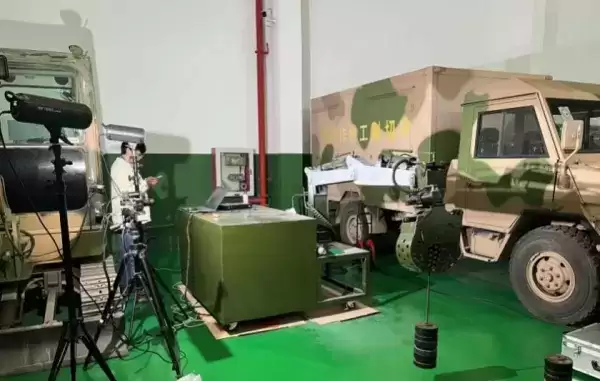

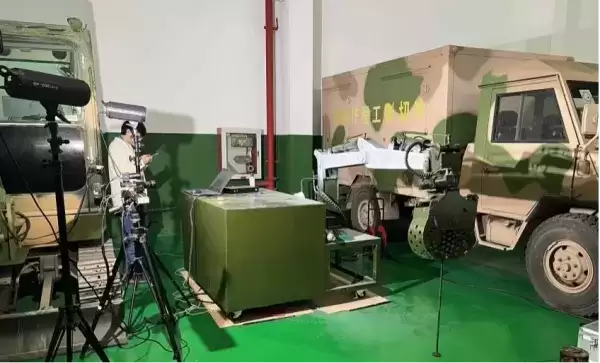

图1-机械臂空载状态

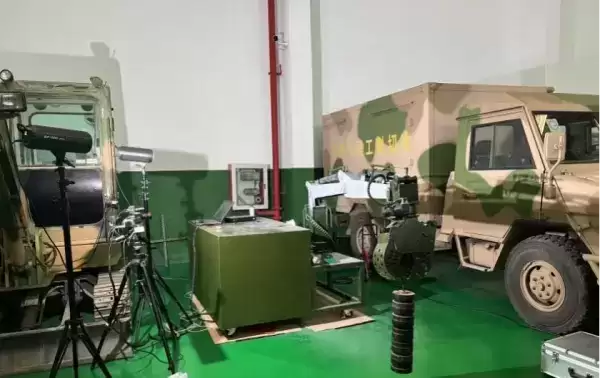

图2-机械臂增加砝码加载过程

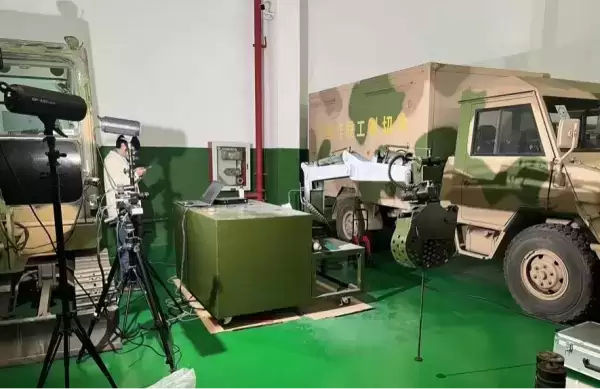

图3-机械臂进一步增加砝码加载

利用XTDIC系统分析不同载荷下的结构变形，能够准确判定最大变形点的位置。这为直观评估结构件与关节的刚度提供了数据支撑，对提升机械臂控制系统的精度控制大有裨益。

载荷变形及抓取变形DIC测量

工况1：静载力变形DIC测试

XTDIC系统能够测量点对点的应变信息，并输出应变分布云图的变化过程。在机械臂承受载荷及提升力时，DIC软件可生成实时应变变化曲线，直观反映不同载荷条件下的应变响应。

逐级加大加载重量后，最大变形出现在臂关节部位。根据全场应变分析，最大应变达到18993微应变。

图1-应变变化曲线

DIC软件还能自动识别应变图中的最大应变点。这些点通常对应着结构刚度或关节的薄弱环节，甚至是潜在的失效点。分析这些点的数据，对于后续的结构优化或与仿真结果对标验证，具有重要价值。

图2-机械臂关节最大应变点

下面几张图展示了不同载荷过程中主应变的云图分布。颜色从蓝到红逐渐加深，直观对应着机械臂从低到高的应变量变化。

图3-空载状态下应变情况

图4-机械臂增加砝码加载时的应变情况

图5-机械臂继续增加砝码加载时的应变情况

工况2：动载力动态响应DIC测试

工况2的核心思路，是在机械臂末端通过砝码施加一个载荷力，随后瞬间释放，以此测试机械臂的动态响应特性。

在全场位移计算方面，XTDIC系统基于特征点的跟踪结果，计算出机械臂表面的全场位移分布，并识别出位移最大的点。这一点通常就是机械臂在动载作用下变形最为剧烈的区域。

机械臂动载最大位移值

DIC软件的数据可视化功能，能够生成位移图和应变图，使机械臂的变形情况一目了然。此外，通过分析X方向、Y方向的位移曲线，还可进一步了解机械臂负载部位的位移变形、偏摆位移等细节，这些数据直接反映了机械臂在载荷下的刚度表现和具体的位移数值。

图1-X方向位移曲线

图2-Y方向位移曲线

当机械臂全伸展时，自重及其他外部载荷的作用会引发结构变形，进而导致几何非线性效应。机器人精度控制中所涉及的结构件和关节变形，将直接影响控制系统的最终性能。

新拓三维XTDIC系统通过精确测量机械臂在全伸展载荷下的形变、位移、应变等参数，实际上是在为机械臂的刚度和结构稳定性进行“体检”。所获得的这些数据，不仅有助于设计更优的精度补偿算法，也能为后续在机械臂工具上施加相互作用力和扭矩以补偿变形影响，提供可靠的基础。
