MySQL InnoDB三大日志文件实现原理

时间：2026-07-14 07:09

UndoLog实现事务原子性与多版本并发控制，RedoLog通过循环写入保证崩溃恢复，Binlog以二进制形式记录变更用于主从复制和数据恢复。RedoLog为InnoDB物理日志，Binlog为Server层逻辑日志，两者写入方式与用途不同。

Undo Log（撤销日志）详解

首先介绍的是 Undo Log，从字面理解，它主要用于“撤销”或“取消”操作，目标是将数据回滚到某个指定的状态。这是一种逻辑日志，详细记录了数据变换的过程。在 InnoDB 存储引擎中，Undo Log 以段（segment）的形式进行管理和记录。具体来说，InnoDB 的数据文件中包含一个名为回滚段（rollback segment）的结构，其中封装了 1024 个 Undo Log 段。你可以通过参数 innodb_undo 来灵活控制其行为。

show variables like '%innodb_undo%';

Undo Log 在事务启动之前就会生成。值得留意的是，当事务提交后，它并不会立即被删除。InnoDB 会先将该事务对应的 Undo Log 放入一个删除列表，然后由后台的 purge thread 线程逐步回收处理。举个例子，假设执行了一条 DELETE 操作，Undo Log 就会记录一条对应的 INSERT 操作；如果执行了 UPDATE，它则会记录一个相反的 UPDATE 操作。

Undo Log 的核心作用

保障事务的原子性

可以说，Undo Log 就是为事务原子性而设计的。在事务处理过程中，如果发生错误，或者用户主动执行 ROLLBACK，MySQL 就可以借助 Undo Log 中保存的备份数据，将数据库恢复到事务开始之前的状态。

辅助实现多版本并发控制（MVCC）

在 MySQL InnoDB 引擎中，Undo Log 也是实现多版本并发控制（MVCC）的关键组件。事务尚未提交时，Undo Log 保存的是数据未提交之前的版本。这些旧版本数据可以作为快照，供其他并发事务进行快照读操作。

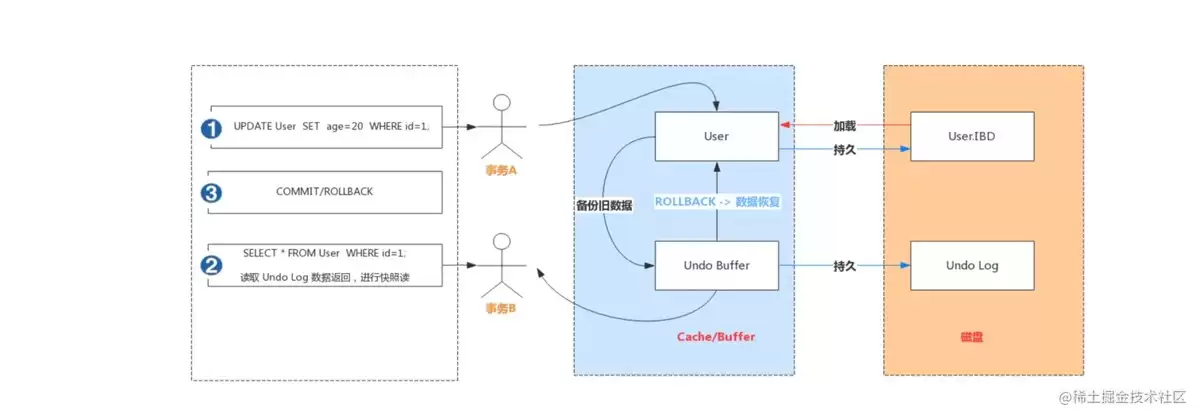

来看一个具体的示例：

MySQLInnoDB三大文件日志的实现

图中演示了这样一个场景：事务 A 手动开启事务，执行了一个更新操作。它会先将待更新的数据备份到 Undo Buffer 中。此时，事务 B 也手动开启事务，执行了一个查询操作。事务 B 会读取 Undo Buffer 中的日志数据并返回，这就是一次典型的快照读操作。

Redo Log 与 Binlog 对比解析

Redo Log 和 Binlog 是 MySQL 日志体系中两个至关重要的角色，但它们的职责和特性差异很大。

Redo Log（重做日志）

顾名思义，它用于“重做”操作，主要是在数据库意外崩溃时进行数据恢复。

Redo Log 会随着事务操作的执行而实时生成。在事务提交时，产生的 Redo Log 会先被写入到名为 Log Buffer 的内存区域，而非立刻刷入磁盘文件。直到事务的脏页被真正写入磁盘后，Redo Log 的使命才算完成，其所占的空间也可被重用（覆盖写入）。

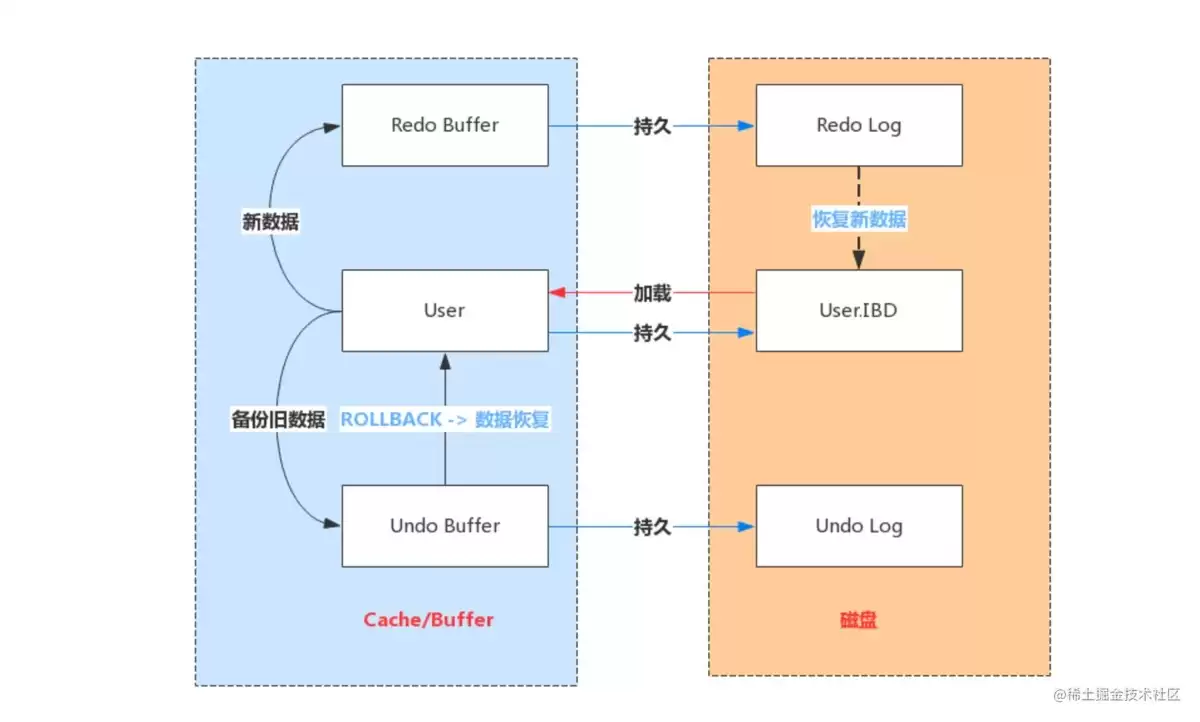

Redo Log 的工作流程示意图

MySQLInnoDB三大文件日志的实现

Redo Log 的写入机制

Redo Log 文件采用循环写入方式，即写满最后一个文件后，会回溯到第一个文件，从头开始覆盖写入。

MySQLInnoDB三大文件日志的实现

通过这张图可以看得很明白：

Write Pos 是当前记录的写入位置，它会一边写入一边向后移动，写到最后一个文件末尾后，再回到 0 号文件的开头。
Check Point 是当前要擦除的位置，同样也是向后移动并循环。在擦除记录之前，必须先将记录更新到数据文件中。

Write Pos 与 Check Point 之间的空白区域，是可以记录新操作的空间。如果 Write Pos 追上了 Check Point，说明空间已写满，此时不能再执行新的更新操作，必须停下来擦除部分旧记录，将 Check Point 向前推进。

Redo Log 的相关配置参数

每个 InnoDB 引擎至少有一个重做日志文件组（Redo Log Group），每个文件组至少包含 2 个重做日志文件（Redo Log），默认文件名为 ib_logfile0 和 ib_logfile1。关于 Redo Buffer 持久化到 Redo Log 的策略，可以通过参数 Innodb_flush_log_at_trx_commit 来设置：

Innodb_flush_log_at_trx_commit =0：

表示每秒进行一次 Redo Buffer → OS Cache → flush cache to disk 的完整操作。这种方式可能会丢失 1 秒内的事务数据，因为后台的 Master 线程每隔 1 秒才执行一次。

Innodb_flush_log_at_trx_commit =1：

每次事务提交时，立即执行 Redo Buffer → OS Cache → flush cache to disk。这是最安全的方式，但性能也是最差的。

Innodb_flush_log_at_trx_commit =2：

每次事务提交时，只执行 Redo Buffer → OS Cache。然后由后台的 Master 线程每隔 1 秒执行 OS Cache → flush cache to disk 的操作。

通常推荐取值 2。这样 MySQL 进程崩溃不会丢失数据，只有整个操作系统宕机，才会损失 1 秒内的事务提交数据。

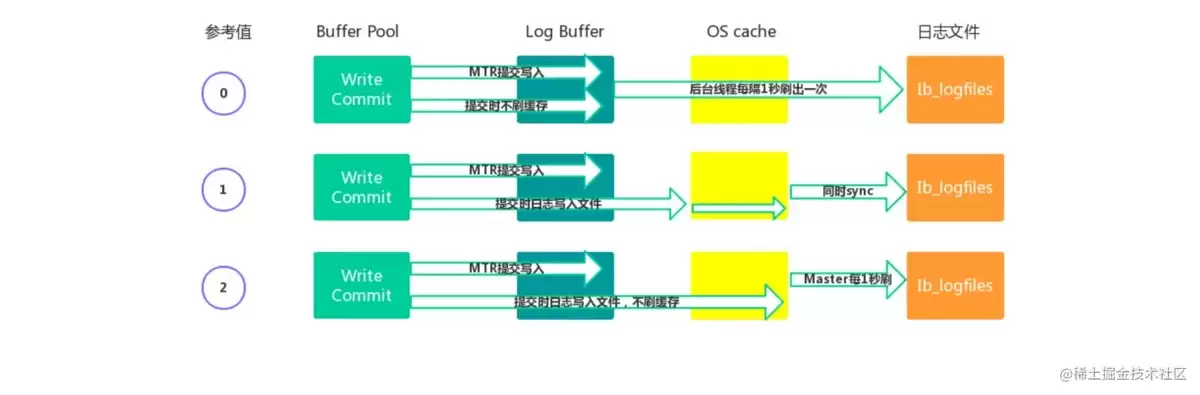

流程图如下：

MySQLInnoDB三大文件日志的实现

Binlog（二进制日志）详解

Binlog 的记录模式

Redo Log 是 InnoDB 引擎特有的日志，而 MySQL Server 自身也拥有一套日志——Binary Log（二进制日志），通常简称为 Binlog。

Binlog 以事件形式记录了所有数据库表结构的变更以及表数据的修改操作，同时包含语句执行所耗的时间。但需要说明的是，它不会记录 SELECT 和 SHOW 这类操作。开启 Binlog 主要服务于两个场景：

主从复制：在主库上启用 Binlog，主库将 Binlog 内容传输给从库，从库收到后重放，从而保证主从数据的一致性。
数据恢复：通过 mysqlbinlog 工具来恢复数据。

Binlog 的文件名默认格式为“主机名_binlog-序列号”，例如 oak_binlog-000001，也可以在配置文件中自定义。其记录模式有三种：STATEMENT、ROW 和 MIXED。具体含义如下：

ROW（基于行的复制，简称 RBR）：日志中会记录每一行数据被修改的具体情况，从库针对相同数据进行修改。

优点：能清晰记录每个行数据的修改细节，完全实现主从数据同步和数据恢复。
缺点：批量操作时会产生大量日志，尤其是 ALTER TABLE 这类操作，容易导致日志暴涨。

STATEMENT（基于语句的复制，简称 SBR）：每一条修改数据的 SQL 语句都会被记录到主库的 Binlog 中。从库在复制时，SQL 进程解析这些 SQL 并在从库上重新执行，本质上是 SQL 语句的复制。

优点：日志量小，减少磁盘 I/O，提升存储和恢复速度。
缺点：某些情况下会导致主从数据不一致，例如使用了 last_insert_id()、now() 等函数。

MIXED（混合模式，简称 MBR）：通常使用 STATEMENT 模式保存 Binlog，但对于 STATEMENT 模式无法正确复制的操作，会自动切换到 ROW 模式。MySQL 根据执行的 SQL 语句智能选择相应模式。

Binlog 文件的结构

MySQL 的 Binlog 文件中记录了所有对数据库的修改操作，用来表示这些修改操作的数据结构称为 Log Event。不同的修改操作对应不同的 Log Event，常见的有 Query Event、Row Event、Xid Event 等。可以理解为 Binlog 文件内容就是各种 Log Event 的集合。

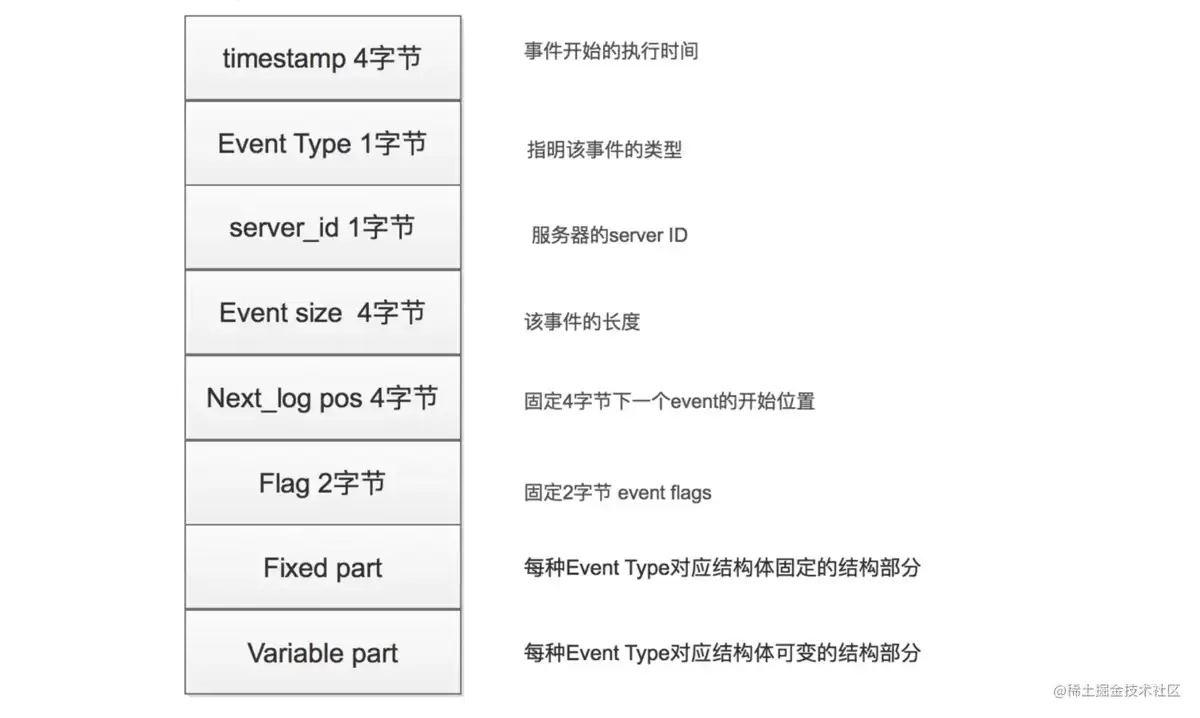

下面展示 Binlog 文件中 Log Event 的结构：

MySQLInnoDB三大文件日志的实现

Binlog 的写入机制

首先，根据记录模式和操作类型触发 event 事件，生成相应的 Log Event（即事件触发执行机制）。
然后，事务执行过程中产生的 Log Event 会先写入一个缓冲区，每个事务线程都有自己的缓冲区。Log Event 保存在名为 binlog_cache_mngr 的数据结构中，该结构包含两个缓冲区：stmt_cache 用于存放不支持事务的消息，trx_cache 用于存放支持事务的消息。

事务在提交阶段，会将产生的 Log Event 写入到外部的 Binlog 文件中。不同事务以串行方式写入，因此一个事务包含的 Log Event 信息在 Binlog 文件中是连续存储的，中间不会插入其他事务的 Log Event。

Binlog 文件操作相关命令

查看 Binlog 状态

show variables like 'log_bin';

开启 Binlog 功能

set global log_bin=mysqllogbin；（注意：此命令可能报错：ERROR 1238 (HY000): Variable 'log_bin' is a read only variable，此时需要修改 my.cnf 或 my.ini 配置文件，在 [mysqld] 下增加 log_bin=mysql_bin_log，然后重启 MySQL 服务。）

#log-bin=ON
#log-bin-basename=mysqlbinlog
binlog-format=ROW
log-bin=mysqlbinlog

使用 show binlog events 命令

show binary logs;// 等价于 show master logs;
show master status;
show binlog events;
show binlog events in 'mysqlbinlog.000001';

使用 mysqlbinlog 命令

mysqlbinlog "文件名"
mysqlbinlog "文件名" > "test.sql"

使用 binlog 恢复数据

-- 按时间恢复
mysqlbinlog --start-datetime="2020-0425 18:00:00" --stop-datetime="2020-04-26 00:00:00" mysqlbinlog.000002 | mysql -uroot -p1234
-- 按事件位置号恢复
mysqlbinlog --start-position=154 --stop-position=957 mysqlbinlog.000002 | mysql -uroot -p1234

通常，mysqldump 用于定期全量备份数据库，而 mysqlbinlog 则用于增量备份和恢复操作。

删除 Binlog 文件

-- 删除指定文件
purge binary logs to 'mysqlbinlog.000001';
-- 删除指定时间之前的文件
purge binary logs before '2020-0428 00:00:00';
-- 清除所有文件
reset master;

也可以通过设置 expire_logs_days 参数进行自动清理。默认值为 0（未启用），若设置为 1，表示 Binlog 文件超过 1 天将自动被删除。

最后，总结一下 Redo Log 和 Binlog 的区别：

Redo Log 是 InnoDB 引擎独有的，而 Binlog 是 MySQL Server 自带的，以二进制文件形式记录。

Redo Log 属于物理日志，记录的是数据页更新后的状态；而 Binlog 是逻辑日志，记录的是更新的过程。

Redo Log 采用循环写入方式，日志空间大小固定；而 Binlog 是追加写入，写完一个文件继续写下一个，不会覆盖。

最关键的是，Redo Log 用于服务器异常宕机后事务数据的自动恢复；而 Binlog 主要用于主从复制和数据恢复。坦率地说，Binlog 本身不具备自动的 crash-safe 能力。
