冲压加工，简而言之，是借助冲压设备对金属板材施加压力，使其在模具内精准变形，最终获得符合形状、尺寸及性能要求的零件。这种工艺在金属加工行业极为常见——它能够对卷料进行连续冲压，实现自动化生产，显著提升加工效率。

各类金属冲压件展示

当前，消费类电子产品正朝着小型化、轻薄化及高性能方向快速发展，这直接导致BTB连接器端子的排列间距不断缩小，对密度与精度的要求也愈发严苛。企业若想严格控制产品精密度，必须从每个环节入手。在BTB冲压件的自动化生产中，引入机器视觉技术恰好能有效解决这一难题——在保障高精度的同时，还能大幅提升产能。

智能视觉检测案例分析

检测项目

检测对象：BTB精密冲压件

检测方式：动态检测，物料持续运动

检测需求（母头）：端子夹口尺寸1、端子夹口尺寸2、端子焊脚宽度尺寸、端子PIN宽尺寸、端子pitch尺寸

检测需求（公头）：端子夹口尺寸、端子焊脚宽度尺寸、端子PIN宽度、端子pitch尺寸

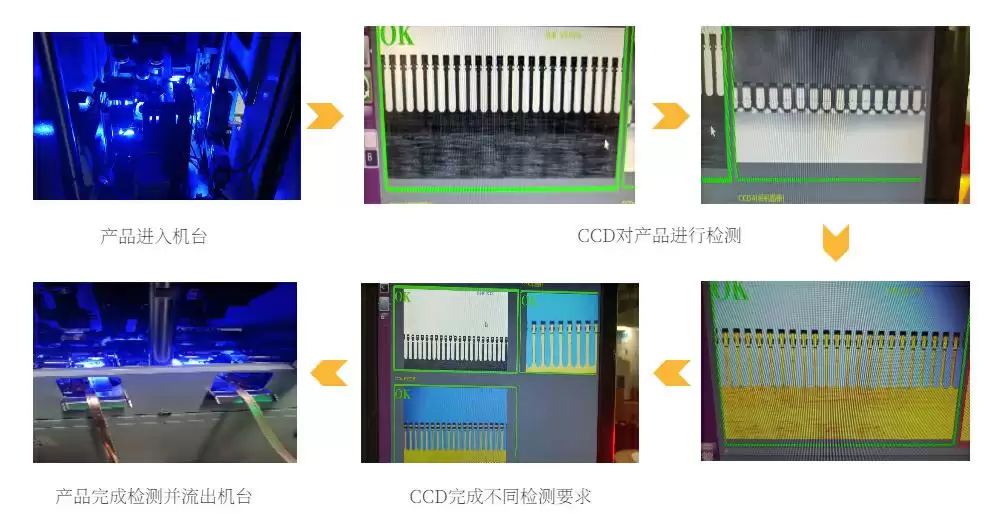

产品检测流程示意

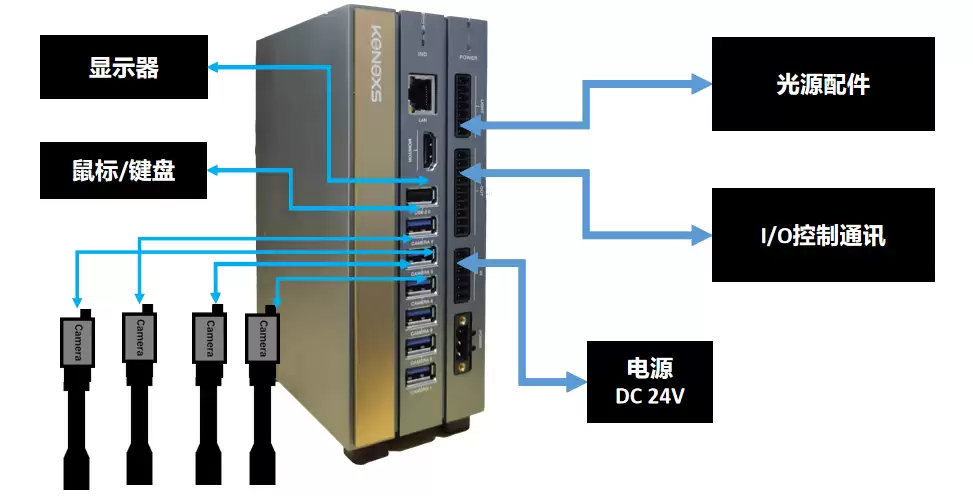

视觉硬件配置方案

硬件系统主要包括高速相机、高清远心镜头、多种类型光源、光源控制器、视觉处理器及棱镜等。由于检测目标运动速度极快，视觉系统对相机的响应时间、曝光时间及像素光源均提出了特殊要求。

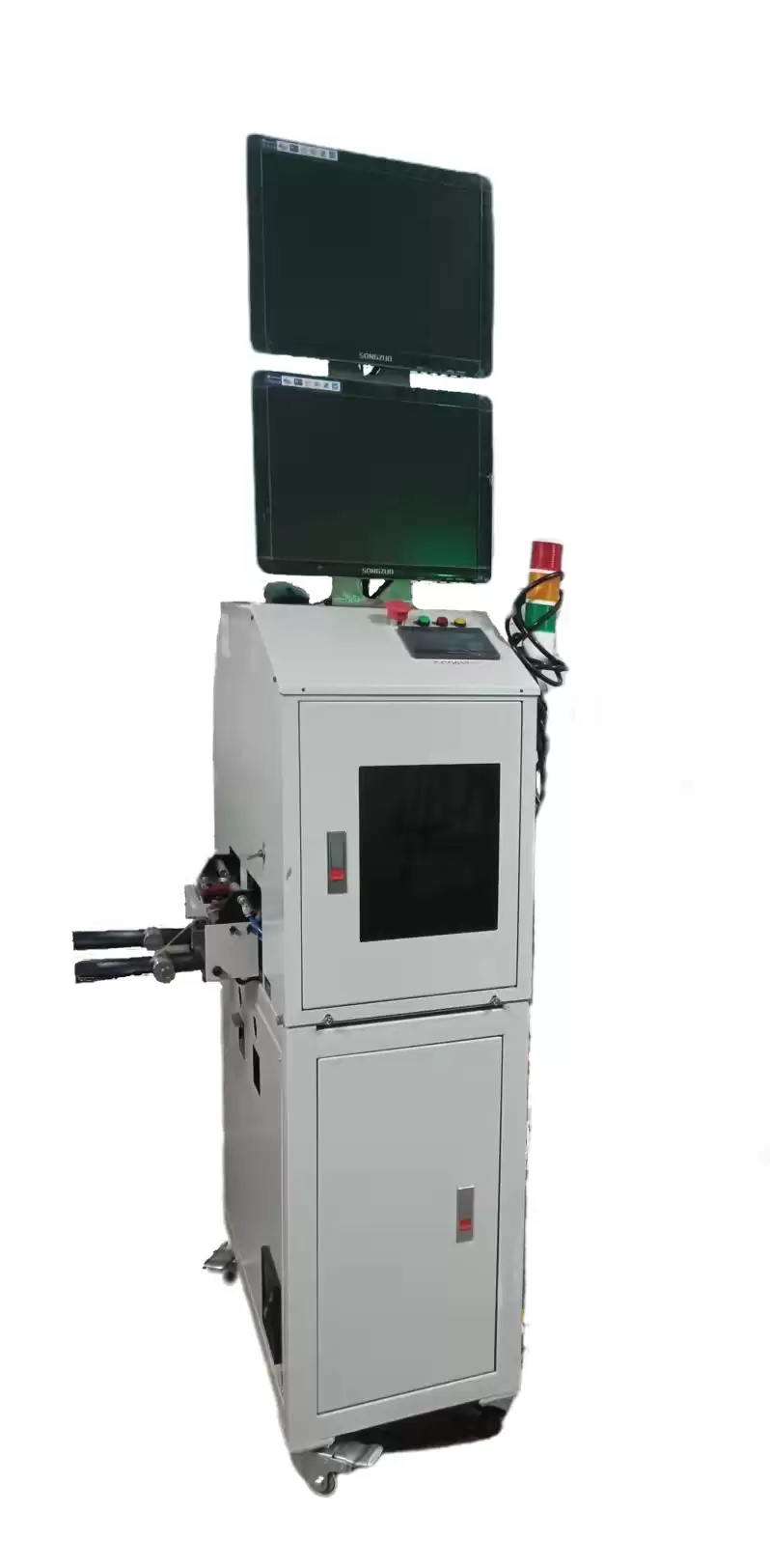

在线冲压机CCD检测设备核心优势

1. BTB料带连续运动，动态检测速度可达7200pin/min，可根据实际需求调整匹配冲压机台速度；

2. 在保持高速运行的同时，检测精度可达±0.02mm左右，实现CCD 100%全检每Pcs；

3. 检测稳定性高，有效保障产品质量；

4. 软件操作简便直观，便于一线员工快速上手操作；

5. 可灵活配合冲压模具单双料带的出料检测需求。

目前，已有专业视觉团队长期深耕连接器行业，深入了解BTB冲压件的检测需求与难点，能够为制造企业提供成熟可靠的BTB冲压件视觉检测解决方案。
