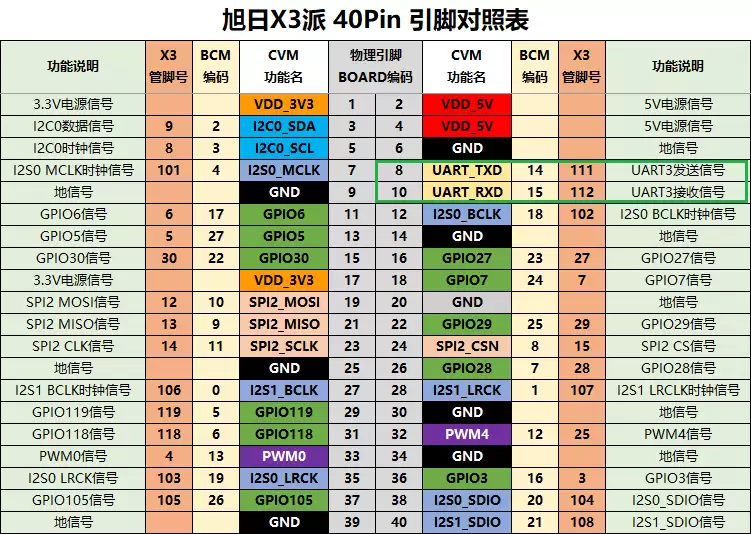

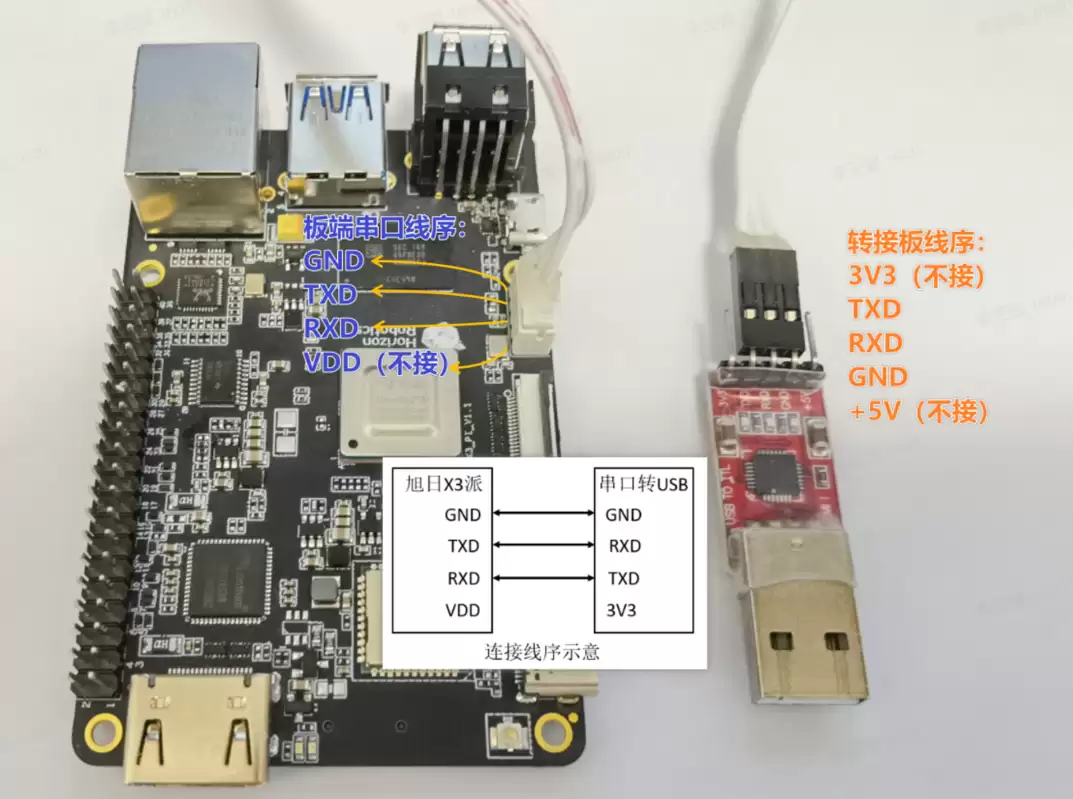

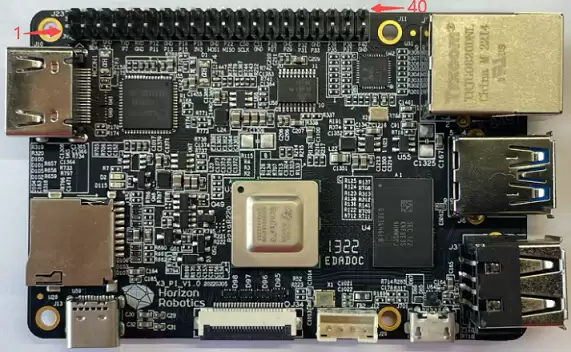

# 旭日X3派开发板串口通信完整教程：从硬件连接到代码实现详解 本教程将手把手带你掌握旭日X3派开发板的串口通信，详细讲解硬件引脚连接、开发环境搭建、以及完整的C语言串口库编写与功能测试。无论你是嵌入式入门新手，还是已有一定经验的开发者，都能从中获得清晰、可操作的技术指引。 --- ## 一、硬件连接准备与引脚说明 ### 1.1 认识40PIN接口 旭日X3派开发板提供了40PIN标准接口，方便用户扩展各种外围设备。其中物理引脚编号8（TXD）和10（RXD）专门用于串口通信。 40PIN引脚功能分布与位置编号如下图所示： ### 1.2 串口转USB模块引脚定义 串口转USB模块的引脚及其功能描述如下： ### 1.3 所需硬件清单 要搭建串口通信开发环境，你需要准备以下器材：

• 3根杜邦线（公对母或母对母均可）
• 一个串口转USB模块（旭日X3派开发包中附赠）
• 一台笔记本电脑（作为PC端调试工具）
• putty（串口调试工具）

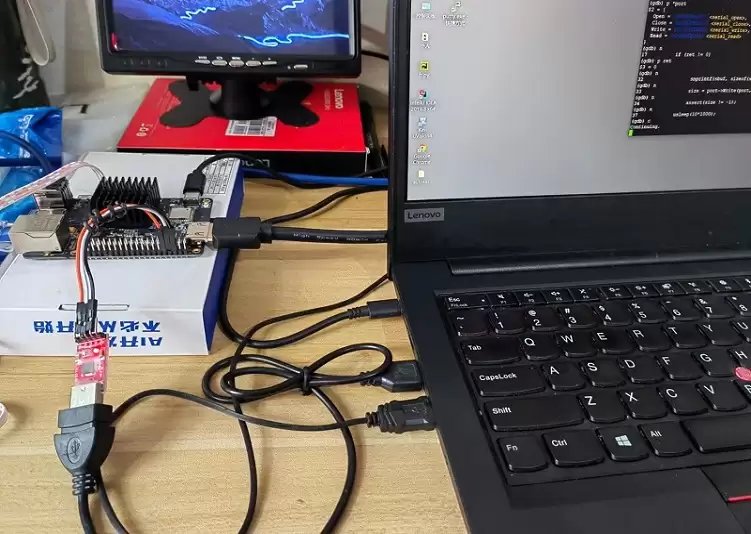

### 1.4 硬件连接步骤 请按照下图进行接线：

1. 6号管脚（GND）与串口转USB模块GND相连
2. 8号管脚（TXD）与串口转USB模块RXD相连
3. 10号管脚（RXD）与串口转USB模块TXD相连

>
