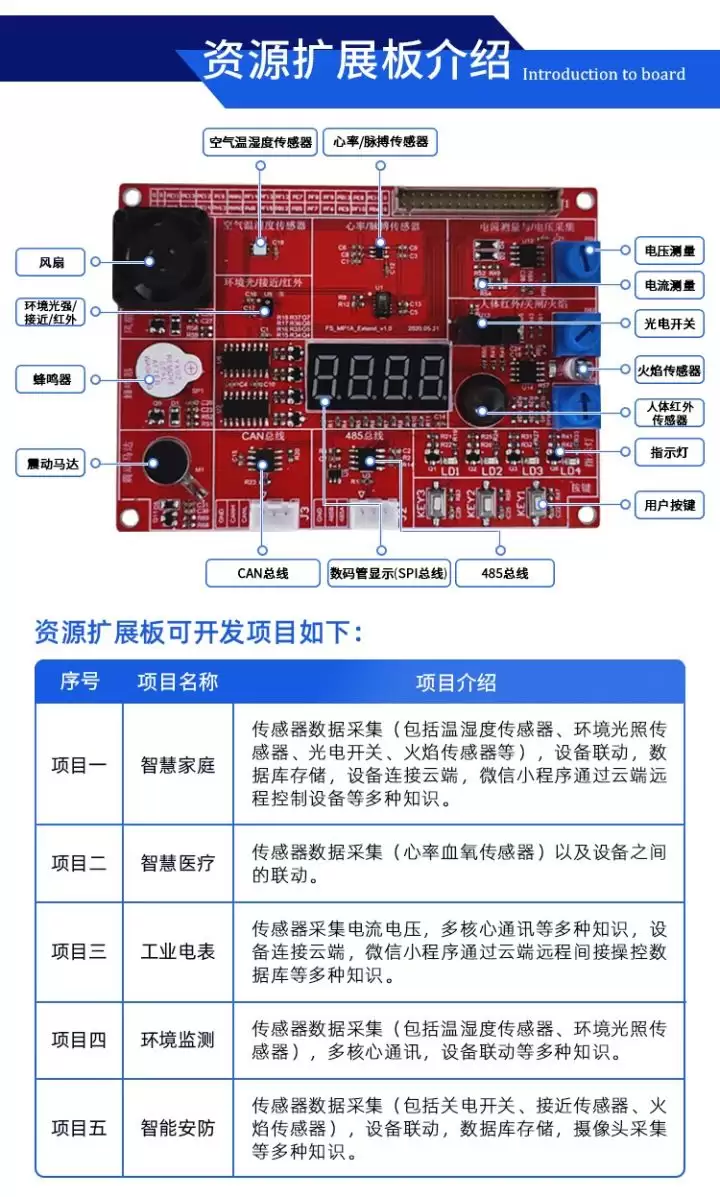

STM32MP157A资源扩展板功能概述

硬件详解及资源扩展板支持的项目类型

Cortex-M4 按键扫描实验

实验目的

本次实验旨在让开发者快速上手STM32CubeIDE，熟悉其基本操作与项目开发流程，并掌握STM32MP157A的GPIO引脚作为数字输入的使用方法。通过读取按键K2的状态，实现对板上LED灯的亮灭控制，从而深入理解GPIO输入检测与输出控制的完整编程逻辑。

实验环境

实验硬件要求包括：FS-MP1A开发板（搭载STM32MP157A处理器）、ST-Link仿真器用于调试与烧录。软件环境为STM32CubeIDE集成开发环境，支持Windows XP/7/10（32/64位）等操作系统。准备齐全后即可开始实验。

实验原理

实验核心原理基于STM32 HAL库的GPIO驱动函数。通过调用HAL_GPIO_ReadPin函数，读取按键K2对应IO口（PA0）的当前电平状态。当按键按下时，IO口电平发生跳变，程序据此控制LED（PZ5）的电平输出，实现按键触发LED状态翻转。电路设计中的按键与LED引脚连接关系见下方原理图。

实验步骤

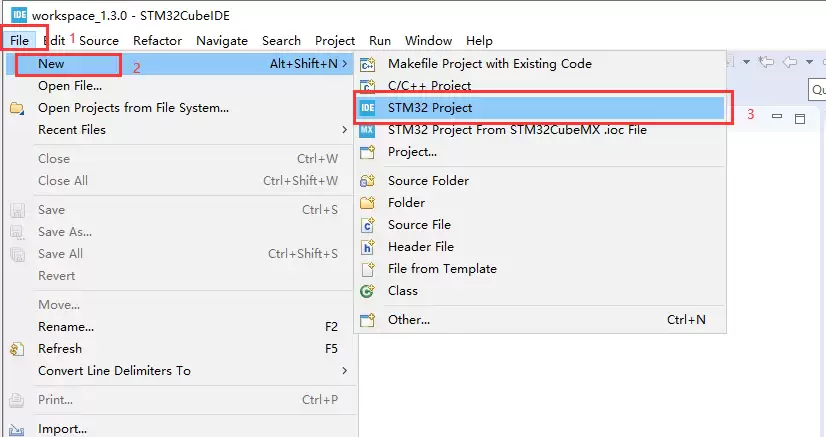

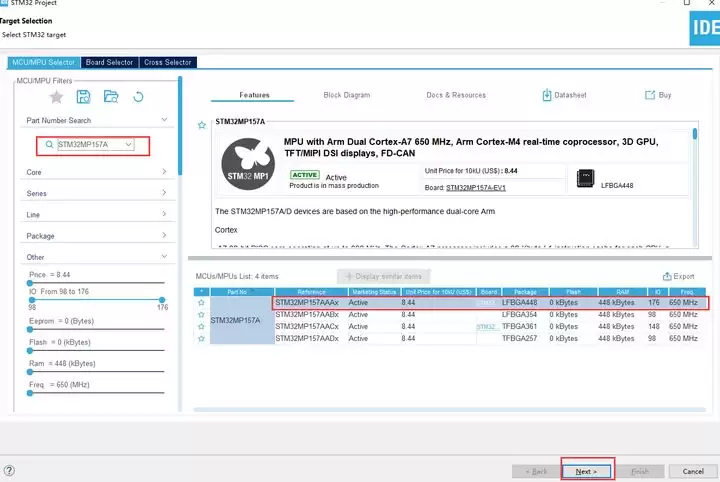

启动STM32CubeIDE，依次选择菜单 File → New → STM32 Project，进入芯片选型界面。在左侧搜索栏输入“STM32MP157A”，从列表中选择对应型号，点击Next继续。

为项目命名，输入项目名称后点击Finish。系统将弹出提示询问是否打开设备配置页面，选择Yes进入配置。

在Pinout & Configuration视图的搜索框中，分别输入“PZ5”（LED控制引脚）和“PA0”（按键K2连接引脚）。左键单击PZ5，在右侧属性面板中将引脚模式设置为GPIO_Output；同样将PA0设置为GPIO_Input。

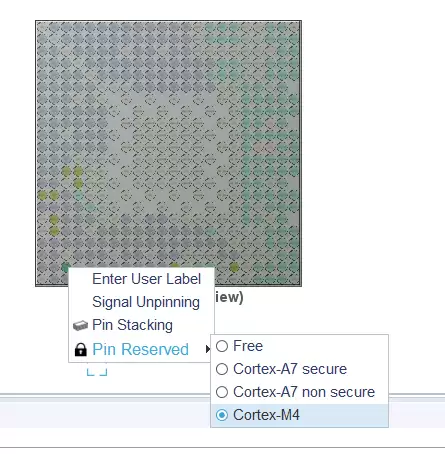

需要注意：STM32MP157A作为异构多核处理器，需要为Cortex-M4内核显式分配引脚资源（Pin Reservation）。否则STM32CubeMX将无法自动生成对应的GPIO初始化代码。操作方式：在已选中的引脚上右键，选择Pin Reservation → Cortex-M4即可完成分配。

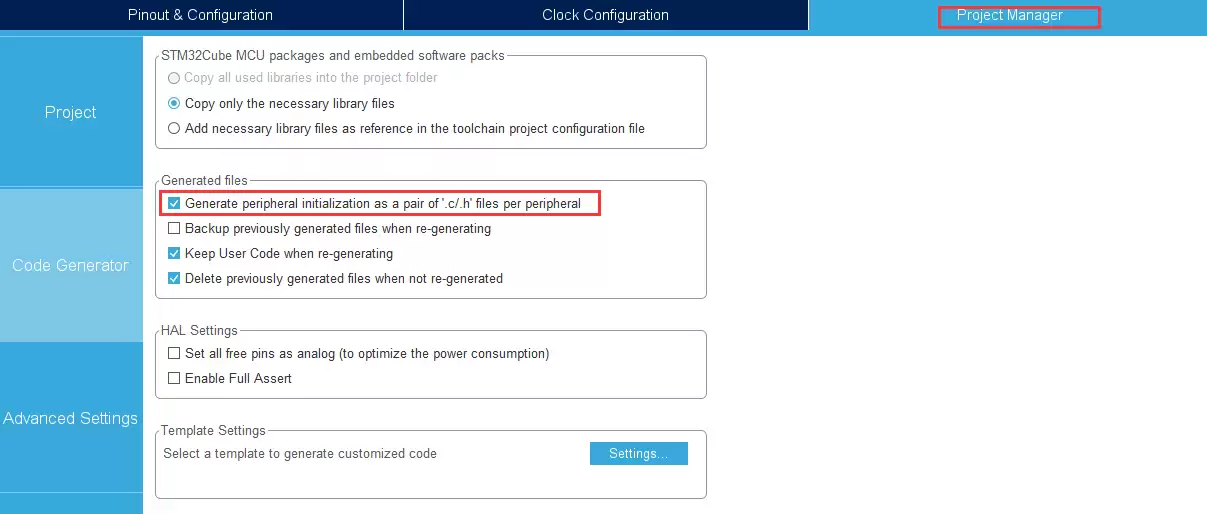

随后切换到Project Manager选项卡，在Code Generator栏目中，勾选“为每个外设生成单独的.c/.h文件”选项，以便于后续代码维护与阅读。

配置完毕，按下Ctrl+S保存工程，系统将提示是否生成代码。选择Yes，STM32CubeMX将自动生成包含系统时钟、GPIO等初始化代码的完整工程。

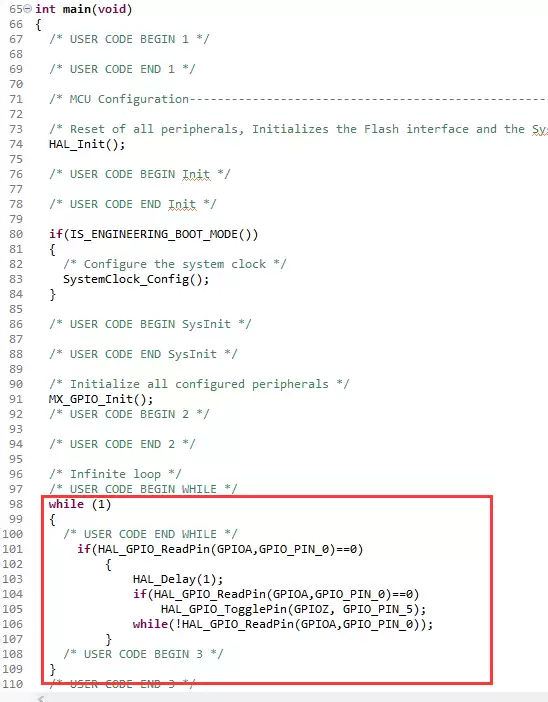

最后，在main.c文件的while(1)主循环中添加GPIO读取与判断代码。通过HAL_GPIO_ReadPin读取K2引脚电平，根据高低电平控制LED灯状态翻转。例如，按键按下时点亮LED，松开时熄灭（具体逻辑可根据电路设计调整）。参考代码如下：

代码编写完成后，通过ST-Link将FS-MP1A开发板连接至电脑，按照实验指导中的下载流程，编译并烧录程序至开发板。

实验现象

按下按键K2，观察LED灯状态变化。每按一次，LED灯状态翻转：亮变为灭，灭变为亮。该现象直观验证了GPIO输入检测与输出控制功能的正确实现。
