随着物理疗法在慢病治疗中的效果越来越受到认可，传统的石蜡疗法开始在医院的理疗科中占据一席之地。虽然现有的蜡疗机制蜡技术已经比较成熟，但仍然存在效率偏低、功耗不低、缺乏智能控制等问题。这样一来，如何进一步提升蜡疗机的制蜡效率和智能化水平，就成了一个值得深入研究的课题。
在这个背景下，本文基于STM32微控制器，结合G510通信模块，对蜡疗机的硬件系统进行了针对性优化；同时借助机智云物联网开发平台，实现了对设备的远程控制与通信。
实际测试结果表明，与现有产品相比，这套系统不仅成功缩短了制蜡时间，还降低了蜡疗机的功耗，并且真正实现了物联网控制。可以说，这项研究为进一步完善蜡疗机性能提供了硬件基础，对蜡疗机的广泛应用有积极的推动作用，未来对石蜡疗法在理疗大数据领域中的挖掘与应用也具有重要意义。
0 引言
经过多轮优化，目前已经有厂商将融蜡和保温功能整合到一起，设计出兼具融蜡和蜡饼保温功能的一体化自动设备。这类设备的优势在于，它大大降低了人为因素对制蜡过程的影响，并且在蜡饼成型环节使用了带温度传感器的可调温恒温箱，能够精确设定蜡饼的使用温度，从而提升热疗效果。然而，问题也随之而来——蜡饼成型过程耗时太长，严重影响了蜡疗机的工作效率和性价比，而且设备不支持远程无线控制，无法融入物联网体系，更别说为规模化的医疗大数据应用提供支撑了。
因此，本文的设计思路是在当前市场上热销的智能蜡疗机基础上，通过智能化控制恒温箱侧门开闭的方式，来缩短液体蜡饼成型时间、降低整体功耗；同时增加物联网模块，并借助机智云开发平台打造移动客户端控制程序，最终实现远程控制、数据显示以及云端存储与共享。
1 整体设计方案
整个系统主要由融蜡箱、注蜡系统、恒温箱以及控制系统四部分组成。
融蜡箱采用的是水融蜡原理，也就是通过加热融蜡箱下部的水，让与水接触的固体蜡逐渐融化。这种方式不仅能延长医用石蜡的使用寿命，还能避免因为加热棒直接接触固体蜡引发局部高温，从而防止石蜡燃烧等意外事故的发生。
注蜡系统则包括杂物过滤器、推杆电机、注蜡管和开关阀门。在注蜡阶段，液体蜡会先经过杂物过滤器，再进入注蜡管，然后通过打开的注蜡阀门流入对应的蜡盘。恒温箱则是液态蜡凝固成略高于人体体温且具有可塑形态的固体石蜡的场所。注意，在融蜡结束、注蜡开始之前，系统会把恒温箱升温到59℃左右，这么做是为了避免注蜡管中间出现凝蜡，或者蜡在盘中凝固不均匀导致溢出。
控制系统由传感器、控制板、工业屏幕和控制输出部分组成。微控制器通过接收温度传感器、水平报警传感器、开门/关门检测传感器传来的信号，来判断设备的当前运行状态并做出相应决策。

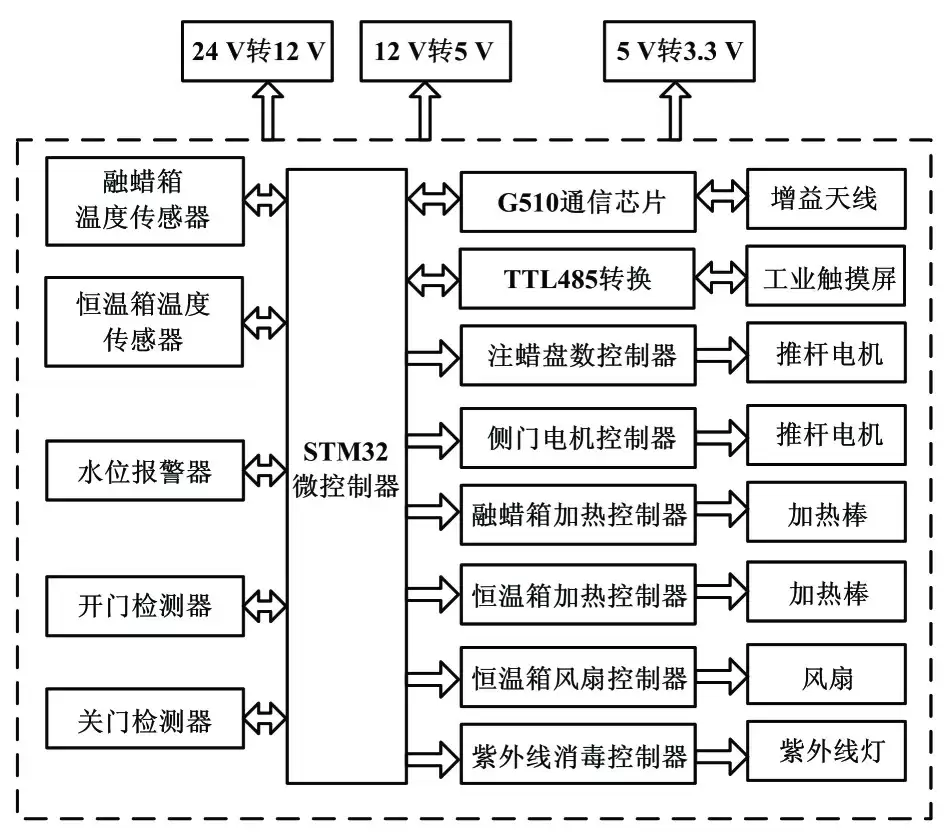

图1 系统整体框图
2 硬件电路设计
智能蜡疗机的硬件电路主要包括STM32最小系统、电压变换电路、数据存储电路、温度传感器、水平/开门/关门检测器、输出控制器电路以及TTL-485信号转换电路。
2.1 主控电路设计
主控电路的核心是STM32F103C8T6微控制器及其配套电路。这是一款基于ARM Cortex-M内核的32位微控制器，程序存储器容量为64KB，工作电压范围在2V到3.6V之间，能在-40℃到85℃的温度范围内稳定工作。它拥有33个I/O接口和3个USART通信接口，完全能够满足连接传感器、控制器以及G510通信模块的需求。
2.2 供电电路设计
考虑到控制侧门开关和注蜡阀门的推杆电机都是24V供电，所以系统采用24V作为总电源，再通过降压得到12V、5V和3.3V的不同电压等级，以此来满足触摸屏和各芯片的不同需求。
具体来说，24V转12V使用的是3A电流输出降压开关型集成稳压电路LM2576-12V。这个芯片配合电容、电感组成的降压电路，产生的12V电压可以满足工业触摸屏的供电要求。12V转5V则采用输出为1A的集成稳压芯片LM4805。最后，5V转3.3V使用的是AMS1117-3.3V正向低压降稳压器。

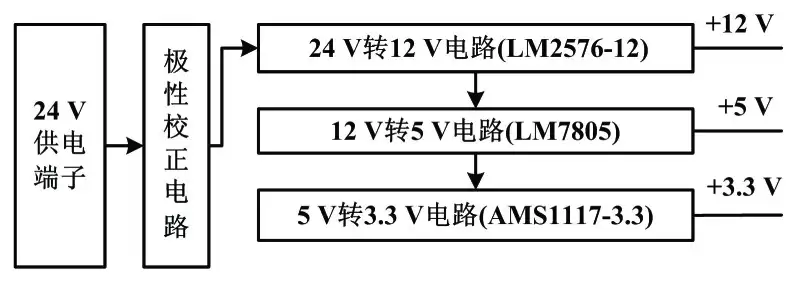

图2 供电电路设计图
2.3 水平/开门/关门检测传感器
智能蜡疗机的融蜡过程采用水溶蜡原理，如果融蜡箱里的水太少，就可能出现局部温度达到蜡的燃点、引发火灾的严重后果。因此，必须为融蜡箱设置最低水平报警。而开门/关门检测传感器则用来监测设备运行过程中侧门的开关状态，帮助判断是否存在运行故障。
当水平低于最低报警刻度时，传感器的输入信号线与输出信号线导通，触发光电耦合器发射管工作，使接收二极管导通，微控制器的PB5端口电位被拉低，从而触发外部中断，提醒融蜡箱缺水并发出报警。开/关门检测采用的是限位开关来检测侧门的打开和关闭状态。当侧门打开或关闭到位后，会触动对应的限位开关并使其导通，信号接收的原理与水平信号完全相同。
图3 水平检测传感器信号接收电路
2.4 数据存储电路
在本设计中，还加入了数据存储电路，用来保存融蜡温度、注蜡盘数、注蜡时间等设置参数，避免每次关机后设置内容丢失。存储芯片选用的是串行Flash存储器W25Q128BV。这颗芯片引脚少、功耗低、存储容量大、传输速度快，而且存储方式灵活，完全能够实现蜡疗机在运行过程中对各种数据的存储和记忆功能。
2.5 输出控制电路设计
输出控制电路由控制电路和被控制电路两部分组成。工作时，微控制器通过相应I/O口输出低电平或高电平，来控制光电耦合器的开和关，进而控制继电器接入24V或0V电压，从而使输出端的衔铁与铁芯吸合或断开。这样一来，加热棒、风扇电机或推杆电机两端就能获得电压或失去电压，从而开始或停止工作。
2.6 TTL-RS-485信号转换电路设计
RS-485串行总线标准采用的是平衡发送和差分接收的传输方式，用于与工业触摸屏进行数据交换。这种通信协议能显著提高信号对共模干扰的抑制能力。这里选用的SP3485是一款低功耗半双工收发器，数据传输速度高达10Mbit/s，驱动能力强，输入灵敏度低（±200mV），完全能够满足RS-485串行协议的要求。
2.7 G510无线传输接口电路设计
G510通信模块组成的电路可以被任何需要通过蜂窝网络进行语音通话或数据传输的系统所集成。它的GSM支持四频（850/900/1800/1900MHz），GPRS支持Class 10。在本设计中，采用G510模块进行无线通信，相当于给智能蜡疗机进行了一次升级，让它从一激进分子立运行的设备，变成了能够接入智能物联网、实现云互联的智能终端。
3 软件开发设计
软件开发分为设备端程序和手机客户端程序两大部分。其中，设备端程序又分为工业触摸屏驱动控制和内存保护单元控制两部分。工业触摸屏和手机客户端主要负责实现人机交互，而STM32微控制器程序则负责执行命令，并将各种运行参数传输到工业触摸屏和手机客户端。
3.1 手机客户端程序开发
本文使用的是机智云APP作为客户端调试工具。这个工具由机智云物联网开发平台提供，是全球首款物联网设备的通用调试工具。在开发过程中，通过实例化初始化模块、用户模块、配置模块、设备列表模块和控制模块这五个模块，不仅实现了所需的功能，还完成了对智能蜡疗机的控制以及运行数据的云端保存。
3.2 工业触摸屏驱动程序与STM32微控制器程序
工业触摸屏是人机交互的重要方式之一，主要用于显示蜡疗机的工作状态、更改各项运行参数以及启动不同的工作模式。本文采用的是北京迪文科技有限公司研发的、基于K600+内核的智能型图形界面人机系统软件DGUS的工业触摸屏。这块触摸屏拥有56KB的变量空间、8通道曲线趋势图寄存器、156B的配置寄存器控件、256MB的Flash存储器，以及数量不限的触控控件。它不仅能够实现变量显示、运算和传输的快速响应，还集成了DWIN OS平台，方便用户利用丰富的指令进行二次开发。

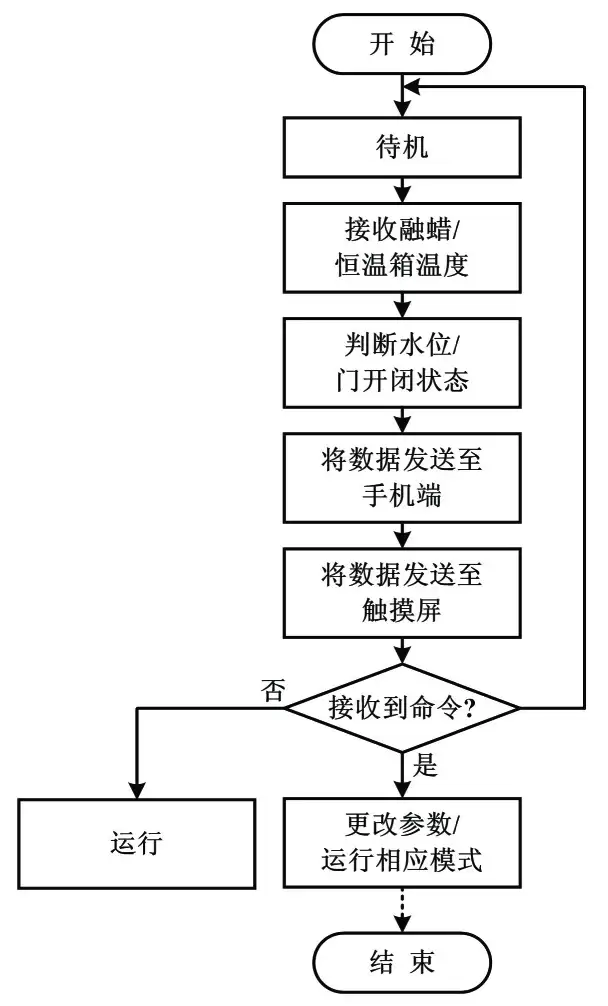

图4 微控制器流程图
STM32微控制器是整个智能蜡疗机系统运行的核心，控制程序主要实现以下几项功能：
- 将融蜡箱和恒温箱的温度数据传输到触摸屏和手机客户端；
- 通过检测传感器判断系统运行状态，并判断是否出现运行故障；
- 根据触摸屏或手机客户端发来的指令，执行对应的运行模式。
3.3 设备端整体软件设计方案
本设计主要具备三种功能模式：自动运行模式、手动运行模式和设置模式。
自动运行模式是智能蜡疗机的主要运行方式。不仅可以通过触摸屏或移动客户端来启动自动运行，还能设定每天自动运行的时间，这对医生和护士来说非常方便。
手动运行模式是自动运行功能的辅助补充，可以用来丰富个性化医疗的实施。
设置功能主要用于完成各项运行参数的配置，包括编辑自动模式、系统时间设置和时间段设置。编辑自动模式的参数包括水箱加热温度、恒温箱注蜡温度、恒温箱保持温度、蜡饼成型温度、注蜡盘数、注蜡时间等，这些参数主要用于设定手动运行模式以及每天早上自动开机进入自动模式时所需的各项数值。系统时间设置就是设定当前的日期和时间。时间段设置则主要用于设定每天自动开机的时刻、自动关机的时刻，以及自动开机后是否运行自动模式（模式1为运行自动模式，模式0为开机后水箱仅加热）。

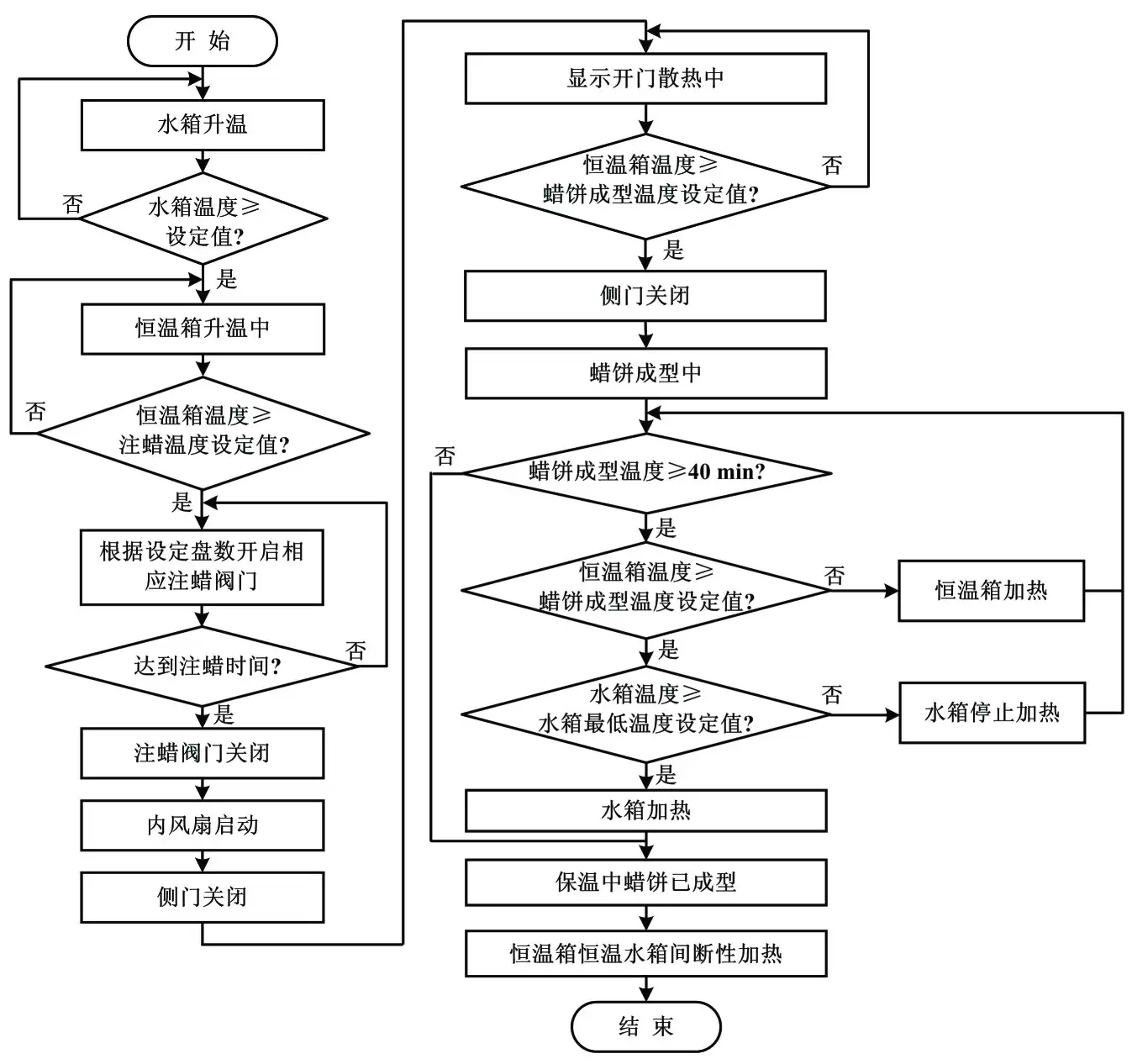

图5 自动运行模式流程图
3.4 现场应用
这套智能蜡疗机在盘锦市某医院理疗科进行了为期4个月的试运行。作为对比，传统蜡疗机和智能蜡疗机均按每天制蜡30盘、运行12小时、待机12小时的标准模式工作。记录下来的平均制蜡时间、石蜡寿命以及功耗数据如表1所示。
表1 传统蜡疗机与智能蜡疗机运行数据对比
从表1的数据可以清楚看到，蜡疗机的平均制蜡时间从原来的4小时缩短到了2小时。之所以能有这么明显的提升，关键在于蜡饼成型阶段：液体蜡进入恒温箱后，会导致箱内温度上升，而封闭的恒温箱又使得温度下降缓慢。传统制蜡技术忽略了这一特性，导致蜡饼成型过程拖得很长；而智能蜡疗机通过控制侧门的不断开闭，让恒温箱内的温度快速降低，从而大大缩短了成型时间。
此外，医用石蜡的使用寿命从原来的两个月增加到了三个月，蜡疗机的整体功耗更是降低了40%。这背后的原因在于，智能蜡疗机在非制蜡状态下，采用了间歇性加热技术，使石蜡温度始终保持在略高于最低熔点的水平。这样一来，不仅有效降低了设备功耗，同时也延长了石蜡的使用寿命。
4 结束语
通过在医院的实际推广应用，本文设计的智能蜡疗机取得了非常不错的效果。统计数据显示，蜡疗机的平均制蜡时间从原来的4小时降到2小时，缩短了50%；医用石蜡的使用寿命从两个月延长到三个月，提升了1.5倍；功耗也显著降低了40%。可以说，智能蜡疗机不仅减少了患者的等待时间和医疗成本，也大大节省了医护人员的操作时间和操作难度。综合来看，这款蜡疗机具有很好的应用前景。
