用6.4万颗单价仅0.13美元的小芯片，拼凑出一颗可实际运行的GPU。这听起来像是极客圈的天方夜谭，但德国硬件黑客Matthias Balwierz——网名Bitluni的这位技术达人——确实完成了这一壮举。
他的设计思路极为直接：每颗芯片既是一个独立算力单元，同时也充当一个显示像素。RGB LED直接焊接在MCU上，图形硬件与显示阵列合二为一。没有传统GPU那种统一的大容量显存和庞大着色器阵列，取而代之的是无数小型内核并行协作。不追求单点性能，而是展现分布式架构的极致想象力。

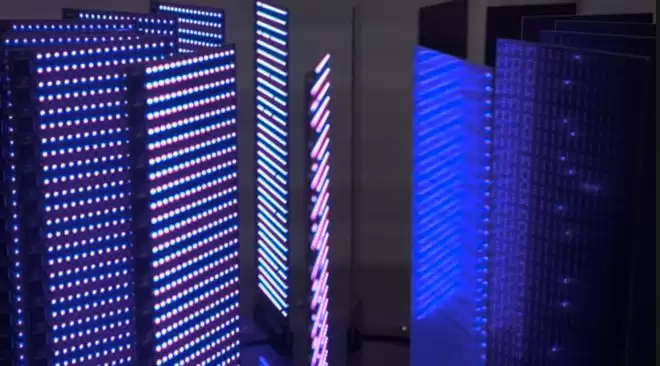

圆形排布的LED与芯片阵列，其布局灵感源自Cray-1超级计算机（图源：TechSpot / 项目相关）
一、为何选择320×200，而非1080p分辨率
按照“一芯一像素”的方案，Full HD（1920×1080）需要超过200万颗芯片——成本、功耗、布线复杂度以及编程工作量都将完全失控。因此，Bitluni将目标锁定在经典的320×200分辨率。即便如此，最终完成时仍需多达64,000颗微控制器。
当前原型规模相对较小：共8,192颗芯片，安装在定制电路板上。每块板覆盖16×32像素区域，多块板拼接成圆形阵列，形态上松散地致敬了Cray-1超级计算机。从外部看，这是一面密密麻麻闪烁的LED墙，但每一颗灯珠背后都隐藏着一颗独立处理器。
二、芯片选型：QingKe CH570，单价约0.13美元
核心器件选用南京沁恒微电子推出的青稞（QingKe）CH570。单价约0.13美元，集成度却相当可观：32位RISC-V CPU，主频最高约100 MHz，集成USB控制器、2.4 GHz收发器，并支持Bluetooth 5.0 LE。
LED方面特意选用了基础RGB型号，而非更昂贵的可寻址灯珠——后者会迅速推高预算。即便单颗芯片价格低廉，扩展到6.4万颗时，仅MCU物料成本就超过8,000美元；整机若加上PCB、供电系统、结构件，总费用还要更高。
定制多层板与分块像素区域布局（图源：TechSpot / 项目相关）
这套系统最反直觉之处在于，你找不到一颗“中央大核”来统管所有事务。大约每32颗CH570由一颗性能更强的CH32V进行分组管理，形成分层协调架构：下层负责像素级运算与点亮，上层负责分块调度。这与传统GPU的调度机制截然不同，但目的相似——避免所有工作汇集到单一瓶颈上。
三、真正的硬骨头：供电与电流管理
值得仔细算一笔账：单颗芯片电流大约10mA，听起来微不足道，但乘以数千颗后，局面就完全不同了。现有配置功耗约2,161W，在3.3V电压下折合电流大约655A。
供电方案采用Corsair WS3000钛金电源，配合定制降压电路将12V转换为3.3V大电流输出。对于接触过大电流电源或服务器机柜的工程师来说，这已远非“开发板玩玩”的量级，而是涉及配电、走线截面积、接触电阻和局部压降等需要认真计算的工程难题。
硬件几乎全部自制：PCB、供电系统、测试夹具均为自主设计。作者提到这是他首次设计六层板，设计上还触及了JLCPCB的工艺极限。散热方面曾考虑过浸没式液冷，但因成本与环境考量暂时搁置。
四、6万颗芯片如何烧录？用3D打印机充当飞针
如果依靠手工逐颗烧录，项目时间将直接崩溃。Bitluni的解决方案是：3D打印一个三爪编程头，安装到打印机运动滑架上，再用Python发送G-code指令，将触点精确压到每颗MCU的烧录焊盘上——相当于把3D打印机改装成一台低成本自动飞针烧录机。
3D打印机搭载的自动定位烧录装置（图源：TechSpot / 项目相关）
这类“用通用机床或打印机解决产线问题”的思路，在小批量硬件极客圈中相当常见，也最能体现项目的工程趣味：难点往往不在于算法，而在于如何将量产式的重复劳动实现自动化。
五、它并非要挑战RTX，而是概念验证
项目仍处于早期阶段，性能上远不能与商用GPU相提并论——作者本人也清楚这一点，这并非目标所在。更准确的定位是：验证“海量廉价、弱单核、强并行”的架构能否构成一种另类图形处理方案；当图形单元与显示像素物理绑定后，系统边界会呈现出怎样的形态。
最终能否运行起Doom一类的演示程序，目前尚不确定。对电子工程读者而言，更有价值的是几个可迁移的观察：
• 并行度可以用“数量”换取，但互联、同步、供电和可制造性会立刻成为主要矛盾。
• 分层控制（CH570 + CH32V）将复杂度从“一核统治”转移到了“分域管理”。
• 自动化（烧录、测试）决定了这类规模项目能否完成，而不只是能否做出演示。
当有人用0.13美元一颗的RISC-V MCU重新定义“GPU可以长什么样”时，答案未必能上架销售，但足以提醒我们一点：架构选择，有时比单点性能参数更具想象力。
