宁德时代 AI 电池缺陷检测方案：从“云-边-端”到零漏检的专业教程

宁德时代作为全球领先的锂离子电池研发制造企业，为应对全球市场动力电池需求的持续增长，基于英特尔架构产品技术，成功构建了一套横跨“云-边-端”、融合计算机视觉（CV）、深度学习（DL）和机器学习（ML）的 AI 电池缺陷检测方案。本教程将详解该方案的技术架构、核心优势与落地实践，帮助您理解如何通过 AI 实现生产效率与质量控制水平的共同提升。

一、方案背景与核心目标

尽管环保理念驱动清洁能源行业高速发展，但动力电池生产中的产能和质量控制难题仍是行业瓶颈。宁德时代传统采用人工缺陷检测，速度慢、准确度差；后改用传统数字图像处理技术，但泛化能力弱、缺乏统一管控。为此，宁德时代决定导入全新的 AI 动力电池缺陷检测方案，并制定以下两大核心目标：

• 检测速度：单工序图像处理速度达到 400FPS 以上。
• 检测精度：实现 零漏检。

二、整体架构：“云-边-端”三层协同

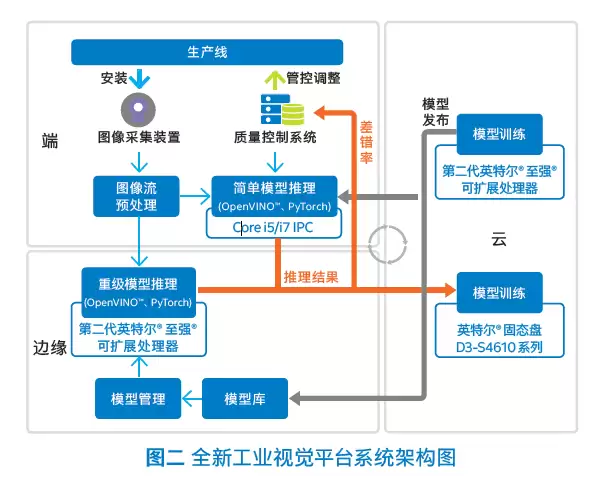

为实现总部统一管控与分布式高效推理，宁德时代与英特尔合作构建了基于“云-边-端”架构的工业视觉平台系统。如下图所示：

• “云”端（总部）：负责模型集中训练、管控与数据存储。根据产线需求选用合适模型训练后，将模型发布给边缘和端设备。
• “边缘”层（分工厂）：承担重型模型的推理任务，就近处理复杂检测。
• “端”层（生产线）：进行前端数据采集、预处理及简单推理，同时在云端和边缘管控下实时管理产线质量。

小提示：该系统以集群形式搭建，通过统一大数据分析及 AI 平台（包含轻量级、分布式、实时的集群服务解决方案 Cluster Serving）解决分布式推理的衔接问题，支持 TensorFlow、PyTorch、Caffe 和 OpenVINO 等框架。

三、核心技术选型与 AI 加速方案

3.1 硬件平台：集成 AI 加速的至强 可扩展平台

• 端侧：采用 英特尔 酷睿 i5/i7 系列处理器，利用其集成图形处理器优势，支撑图像预处理与简单推理。
• 边缘与云端：搭载 第二代英特尔 至强 可扩展处理器（24 核 48 线程，35.75MB 末级缓存，支持 2,933MHz 内存），提供强大算力支撑复杂训练与推理。
• 存储：搭配 英特尔 固态盘 D3-S4610 系列（读取速度 560MB/s，写入速度 510MB/s），保障总部数据管理可靠性。

3.2 软件工具链：PyTorch + OpenVINO 极致加速

• 深度学习框架：选用 面向英特尔 架构优化的 PyTorch，内置英特尔 MKL-DNN 及高度矢量化和线程化构建模块，提升推理性能。
• 推理加速：引入 OpenVINO 工具套件，包含模型优化器（Model Optimizer）和推理引擎（Inference Engine）。PyTorch 模型先转换为 ONNX 格式，再生成 IR 文件，结合 OpenCV 优化指令集，充分利用 CPU 硬件加速能力。

小提示：OpenVINO 工具套件专为英特尔 架构处理器优化，可在不增加硬件成本的情况下显著提升 AI 推理速度。

四、检测算法：“CV+DL+ML”混合模式

宁德时代与英特尔团队共同提出 “CV+DL+ML” 混合方案，针对动力电池生产过程表面缺陷检测（占缺陷比例 80% 以上）进行创新设计。

4.1 模型选择：ResNet50 + SVM 分类器

• 以 ResNet50 为基础网络结构，提取图像深层特征。
• 引入 支持向量机（SVM） 分类器替代传统全连接层，利用其少量支持向量即可训练的特点，解决数据不足问题。对于多分类问题，将多分类分解为多个二分类任务，逐个处理。

4.2 数据标注：Labelme 工具

使用强大的标注工具 Labelme 对数据集图像进行像素级细粒度标注，支持图像分类、目标检测、场景分割、实例分割、视频标注等，覆盖所有缺陷类型，显著提升标注效率与准确度。

4.3 训练方法：迁移学习

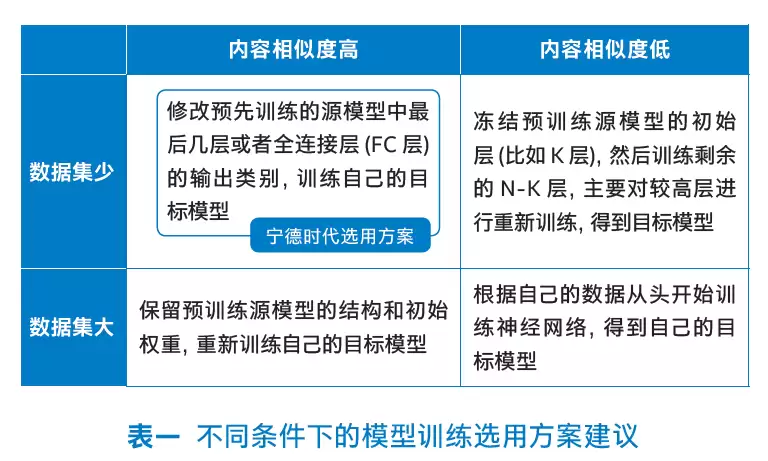

针对数据集量级不足和过拟合问题，采用 迁移学习训练（Transfer Learning for Training） 方法：基于已有的预训练源模型进行模型微调（fine-tuning），仅重新训练最后一层或最后几层，并加入历史预测错误的图片反复调整。最终模型精度可媲美大数据集训练结果，同时大幅节省时间与资源。

小提示：迁移学习非常适合工业场景中小样本数据集的情况，建议先使用公开预训练模型，再根据实际缺陷图片微调。

五、方案应用优势总结

• 速度与精度双达标：实现 零漏检 及单工序 400FPS 以上图像处理速度，远超传统方法。
• 灵活应对多样场景：融合 CV、DL、ML 三种技术，可根据不同检测需求选用最合适模型，训练准确率与检出率更高。
• 统一管控与可扩展：“云-边-端”架构支持总部集中管控，分布式部署可随产能增长按需扩展。

六、常见问题 FAQ

问题 1：为什么选择 SVM 分类器而不是直接使用神经网络全连接层？

答案：动力电池缺陷检测中，部分缺陷样本数量极少。SVM 基于支持向量进行分类，仅需少量样本即可训练，且泛化能力好。与 ResNet50 结合，既能利用深度网络的特征提取能力，又能弥补数据不足的短板。

问题 2：OpenVINO 工具套件是否只能用于英特尔 CPU？

答案：OpenVINO 主要针对英特尔 架构处理器（包括 CPU、集成 GPU、VPU 等）进行优化，但也可通过插件支持部分其他硬件。在宁德时代方案中，它充分发挥了第二代至强 可扩展处理器的 AI 加速能力。

问题 3：迁移学习训练的具体步骤是什么？

答案：第一步，选择一个与目标场景相似的大型预训练模型（如 ImageNet 上训练的 ResNet50）；第二步，冻结模型大部分层，仅替换最后一层（或最后几层）分类器；第三步，使用小样本缺陷数据集训练新分类器，并加入之前预测错误的图片；第四步，逐步解冻更多层进行微调，直到验证集精度不再提升。

七、展望

目前，该 AI 电池缺陷检测方案已在宁德时代落地应用，并成为向其他产线推广 AI 方法的标杆。未来，宁德时代将继续与英特尔深度合作，在动力电池制造、销售等各环节引入更多 AI 技术，持续提升产能、严保产品质量、优化企业运行效率。
