各位小伙伴一定对ChatGPT都不陌生。作为最火爆的人工智能，ChatGPT又是怎么看EUV光刻的呢？下面这篇教程将带你深入了解EUV光刻技术及其在光源方面的挑战与解决方案。
一、EUV光刻技术概述
极紫外光刻（EUV光刻，Extreme Ultra violet Lithography）是一种用于制造最先进半导体芯片的关键工艺。它采用极紫外光作为光源，波长约为13.5纳米，比传统光刻技术所使用的光源波长更短，使得光刻过程可以实现更高的分辨率和更精确的图案刻画。
EUV光刻的主要优势
- 更高的分辨率：由于波长更短，EUV光刻技术可以在芯片上实现更细的线宽和更小的晶体管尺寸，从而提高集成度和性能。
- 较少的多重光刻步骤：传统的光刻技术在制造最先进芯片时可能需要多次曝光和图案叠加，而EUV光刻技术可以在一次曝光过程中完成更复杂的图案刻画，降低了生产成本和时间。
- 更高的产量：EUV光刻技术可以降低制程复杂性，提高芯片制造的良品率。
EUV光刻面临的挑战
- 高昂的设备成本：EUV光刻机的研发和生产成本较高，对半导体制造商的投资压力较大。
- 技术难题：EUV光刻技术需要解决光源稳定性、光刻胶材料性能、光掩模（photomask）等方面的技术挑战。
- 供应链问题：EUV光刻技术涉及的原材料和设备供应相对较少，供应链稳定性和可持续性成为关注焦点。
小提示： 尽管挑战重重，EUV光刻技术仍被认为是实现半导体行业持续创新的关键途径。随着技术的不断发展和成熟，预计EUV光刻将在未来继续推动芯片制程的进步。
二、EUV光刻在光源方面的困难及解决方案
EUV光刻在光源方面面临一系列挑战。由于EUV光的波长极短，只有13.5纳米，这导致了一些技术难题。以下是四个主要的困难及其相应的解决方案：
1. 光源强度和稳定性
困难：为了在光刻过程中实现高分辨率和高通量，需要足够强度和稳定性的EUV光源。然而，高强度EUV光源的产生相对困难。

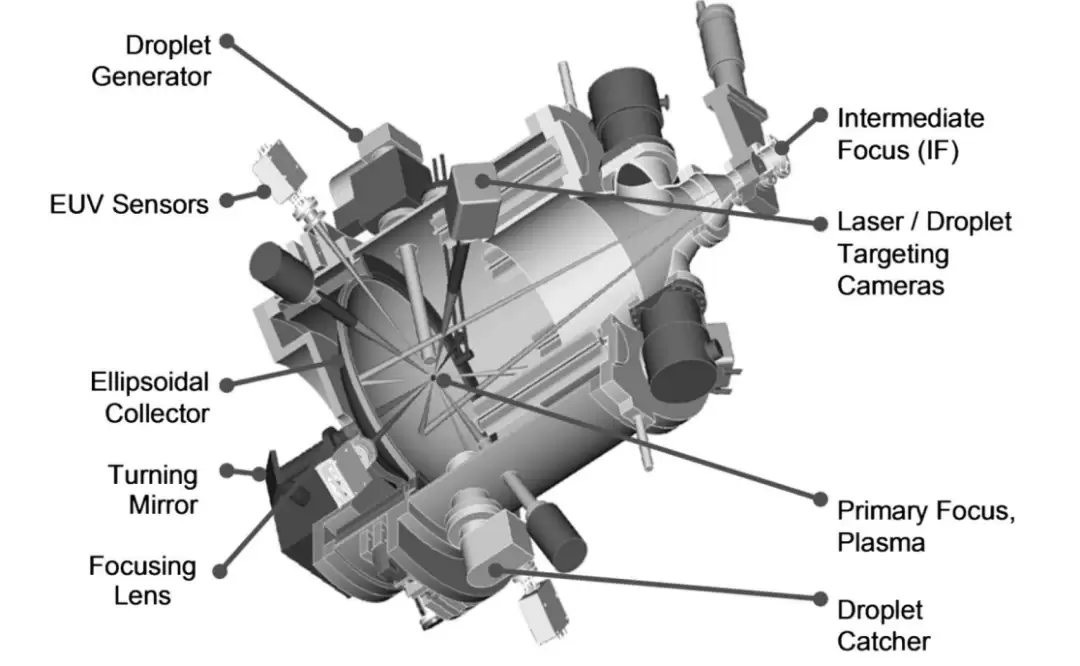

解决方案：目前主要采用激光产生的等离子体光源（LPP，Laser Produced Plasma）技术。激光束击中金属靶材（通常是锡），产生高温等离子体，从而释放出EUV光。为了提高光源的稳定性，需要对激光和靶材进行精确控制，以保证每次产生的EUV光具有一致的强度和质量。
2. EUV光的吸收
困难：由于EUV光波长短，容易被空气和其他材料吸收。
解决方案：为了解决这个问题，EUV光刻机采用真空环境进行操作，并使用多层膜（如钼硅多层膜）作为反射镜，以实现对EUV光的有效反射和传输。这些多层膜镜子需要精确制作和维护，以保证其性能和寿命。
3. 光源污染
困难：EUV光源产生过程中可能会产生污染物，如金属靶材的碎片和等离子体产生的高能离子。这些污染物可能会损坏光刻机的光学元件。
解决方案：EUV光刻机采用了靶材碎片捕获器和氦气等离子体缓冲层等技术，以减小污染物对光学元件的影响。
4. 热管理
困难：EUV光源产生的高能量可能导致光学元件受热而发生变形，从而影响光刻的精度。
解决方案：EUV光刻机需要采用先进的热管理系统，包括有源冷却和热传导材料，以保证光学元件在高能量环境下的稳定性和可靠性。
当前的研究和改进方向
虽然EUV光源方面的挑战很多，但随着技术的不断发展和进步，这些问题正在得到解决。半导体行业和相关研究机构正努力针对这些挑战开展研究和开发工作，以提高EUV光刻技术在光源方面的性能和可靠性。以下是一些正在进行的研究和改进方向：
- 提高光源强度：为了满足不断提高的生产效率需求，研究人员正努力提高EUV光源的功率。这包括优化激光参数、靶材形状和靶材供给系统等，以提高EUV光的产生效率和稳定性。
- 减少光源污染：通过改进靶材碎片捕获器设计、优化氦气等离子体缓冲层等技术，可以进一步降低光源污染对光学元件的影响，提高设备的可靠性和寿命。
- 改进光学元件：为了应对EUV光源的挑战，研究人员正在开发新型光学元件，如更高性能的多层膜镜子和新型光掩模材料。这些元件可以提高EUV光的反射和传输效率，降低光刻过程中的误差和损耗。
- 优化热管理：通过开发更高效的冷却系统和热传导材料，可以进一步改善EUV光刻机的热管理性能，确保光学元件在高能量环境下保持稳定和可靠。
常见问题：
问：EUV光刻机为什么必须用真空环境？
答：因为EUV光（13.5nm波长）极易被空气吸收，即便是几厘米的空气路径也会导致光强大幅衰减。所以整个光路必须处于高真空状态，才能保证光顺利传输到晶圆。
问：LPP光源中的锡靶材是如何工作的？
答：高功率激光脉冲聚焦到微小的锡滴上，瞬间将锡加热到等离子体状态，等离子体发出EUV光。然后收集镜将EUV光反射并聚焦到光刻机内部。每次激光脉冲消耗一个锡滴，因此需要精确控制锡滴的生成频率和位置。
综上所述，虽然EUV光刻技术在光源方面面临诸多挑战，但随着技术的发展和创新，这些问题正逐步得到解决。可以预期，在未来几年内，EUV光刻技术将在半导体制造领域发挥越来越重要的作用。
