1. 场景需求

在计算机视觉领域，总有那么一些看似简单、做起来却暗藏玄机的任务，直线检测就是其中一个典型。无论是车道线检测、长度测量，还是工业质检中的边缘定位，直线检测都是绕不开的基础模块。表面上看，这不过是在图像里找几条线段，可真正上手调优时，才知道里面藏着不少门道——参数怎么设、速度怎么提、误检怎么压，每一步都有讲究。这篇文章就把几种经典的直线检测算法摊开来聊，从原理到代码再到实际效果，一次看个清楚。

2. Hough_line直线检测算法

Hough变换算是计算机视觉里的老牌明星了，不仅能找直线，圆、椭圆也都能检测。它的核心思路其实挺直观：把图像空间里的点映射到参数空间，通过累加投票找到那些“共识”最强的直线。下面先看看它具体怎么跑起来的。

2.1 Hough_line实现步骤

第一步，建一个二维数组（也叫累加器），拿来存两个参数的值，初始全设成0。
第二步，用r代表行，θ代表列。
第三步，数组的尺寸取决于你想要的精度。假如角度精度要1度，那就需要180列（直线角度最大就180度）。
第四步，r的最大可能值就是图像对角线的长度，所以取一个像素精度的话，行数就等于对角线长度。

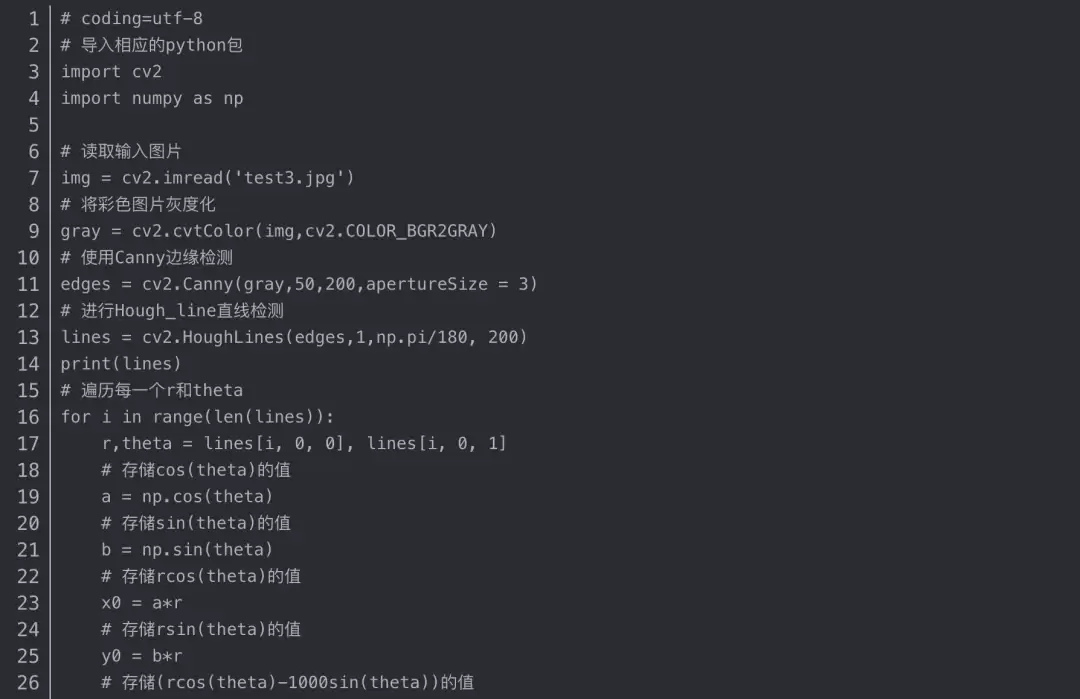

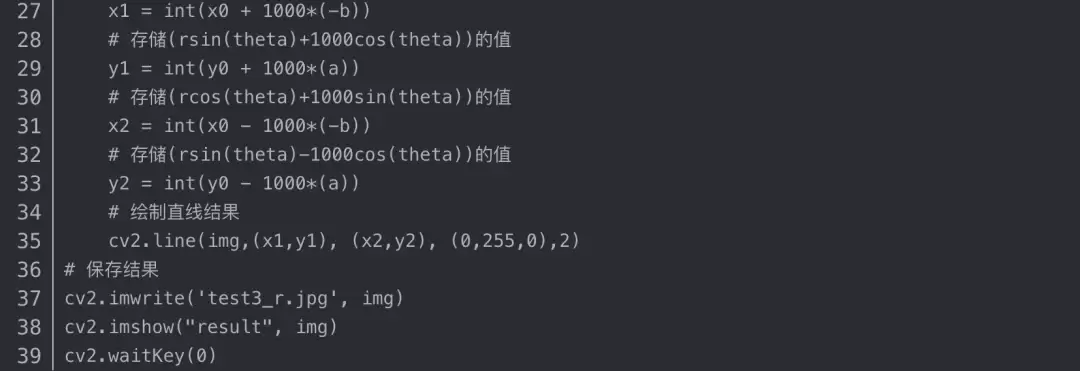

2.2 Hough_line代码实战

2.3 效果展示与分析

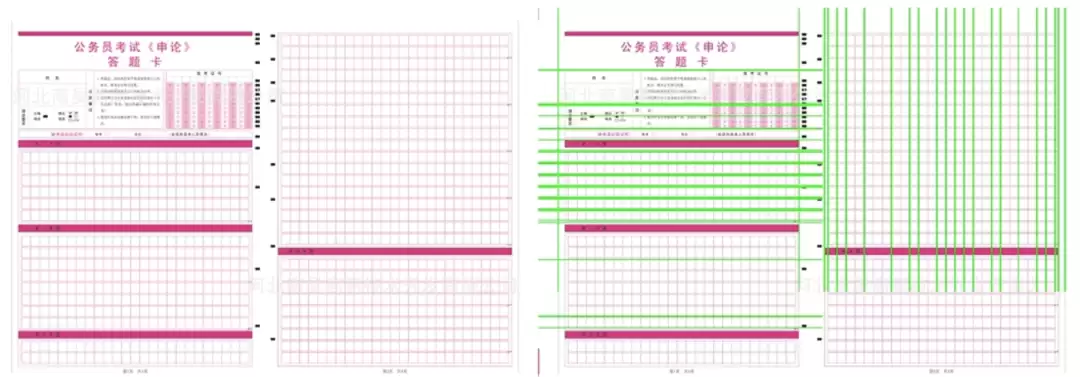

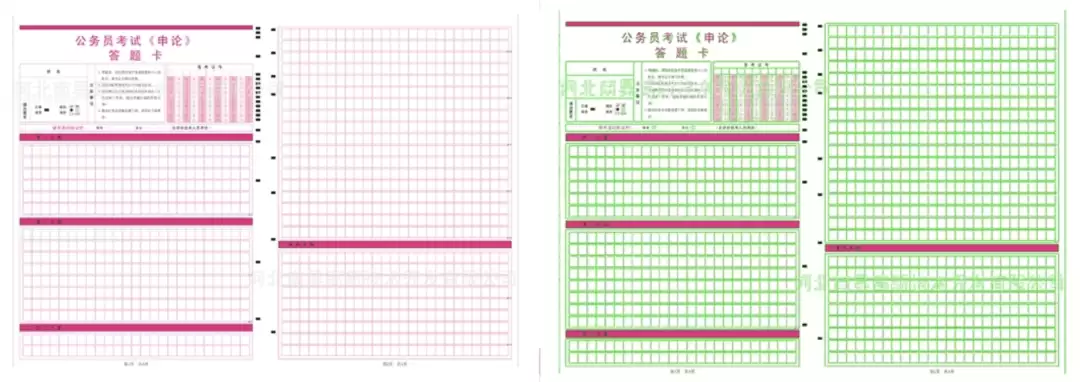

上面这几张图展示了Hough_line在不同场景下的表现——建筑、答题卡、门，各有各的挑战。整体看下来，算法确实能把主要的直线找出来，但结果不算理想：重复检测、漏检的情况时有发生。最让人头疼的是参数调优，核心就一行代码 lines = cv2.HoughLines(edges,1,np.pi/180, 200)，那个200就是阈值，设得越大检测出的直线越少。到底设成多少合适？得根据实际场景反复试，这点相当考验耐心。

2.4 HoughP_line代码实战

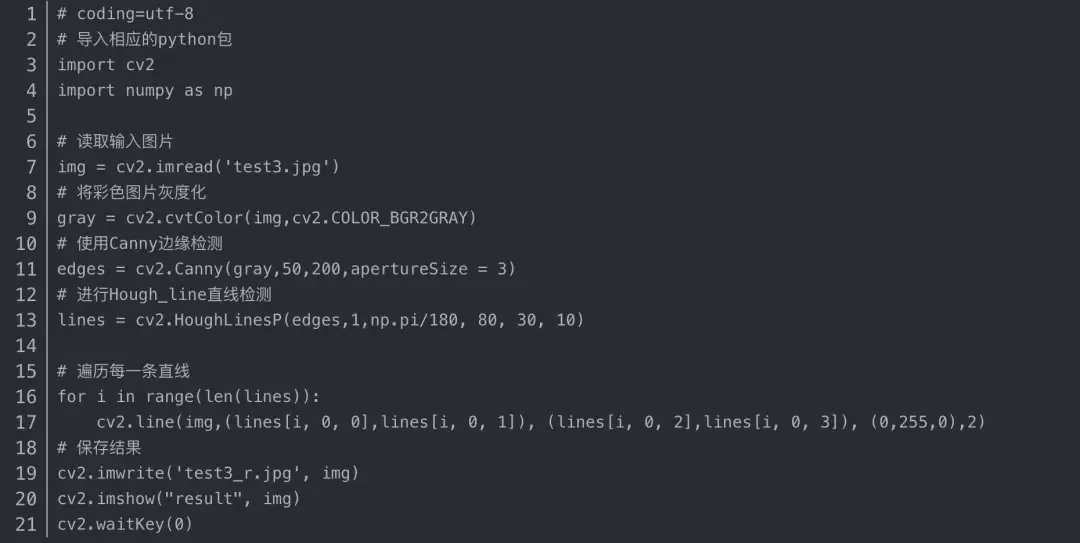

HoughP_line是Hough_line的改良版，不光反赌，效果也更利索。代码实现上换了个函数，参数风格略有不同，下面是示例。

2.5 效果展示与分析

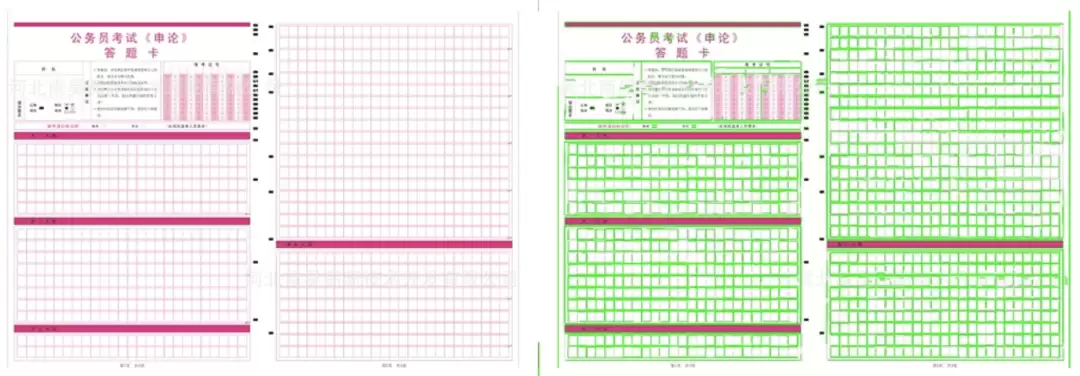

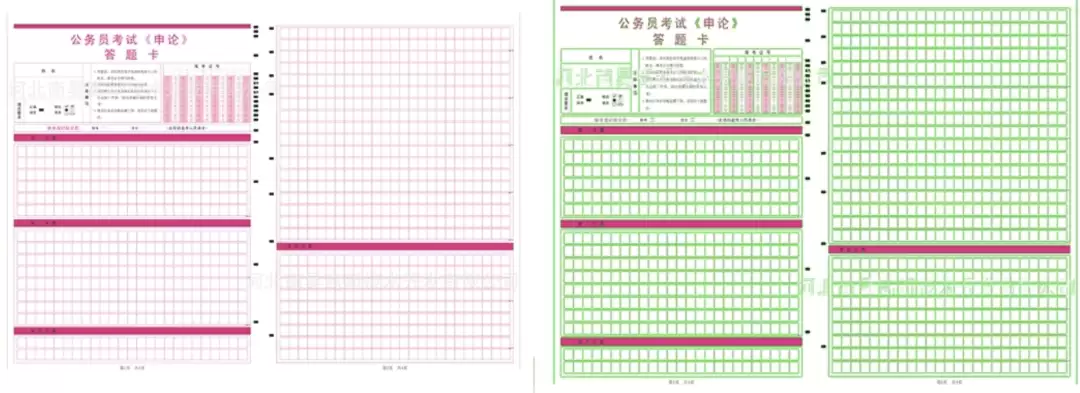

上面这组结果用的是固定参数 lines = cv2.HoughLinesP(edges,1,np.pi/180, 80, 30, 10)，几乎不用怎么调就能拿到不错的效果。对比之下，HoughP_line明显比原版更省心，检出质量也更高。所以，如果要在Hough系列里选，优先用HoughP_line准没错。

3. LSD直线检测算法

LSD是OpenCV里自带的一个直线检测器，综合表现比Hough要强一截，速度也在线。很多项目里它都是默认的第一选择。

3.1 LSD算法简介

LSD的全称叫“Line Segment Detector”，是Rafael Grompone、Jeremie Jackbowicz、Jean-Michel Morel在2010年发表的一篇PAMI论文里提出的。这个算法的时间复杂度比霍夫变换要低，核心思路跟常规方法不太一样：它不是先找边缘再霍夫投票，而是直接从图像局部分析梯度变化，提取出可能的直线像素点集，然后通过假设检验控制误检数量。基本逻辑就是：抓住图像里梯度变化剧烈的地方，利用梯度方向和行列线信息来定位线段。

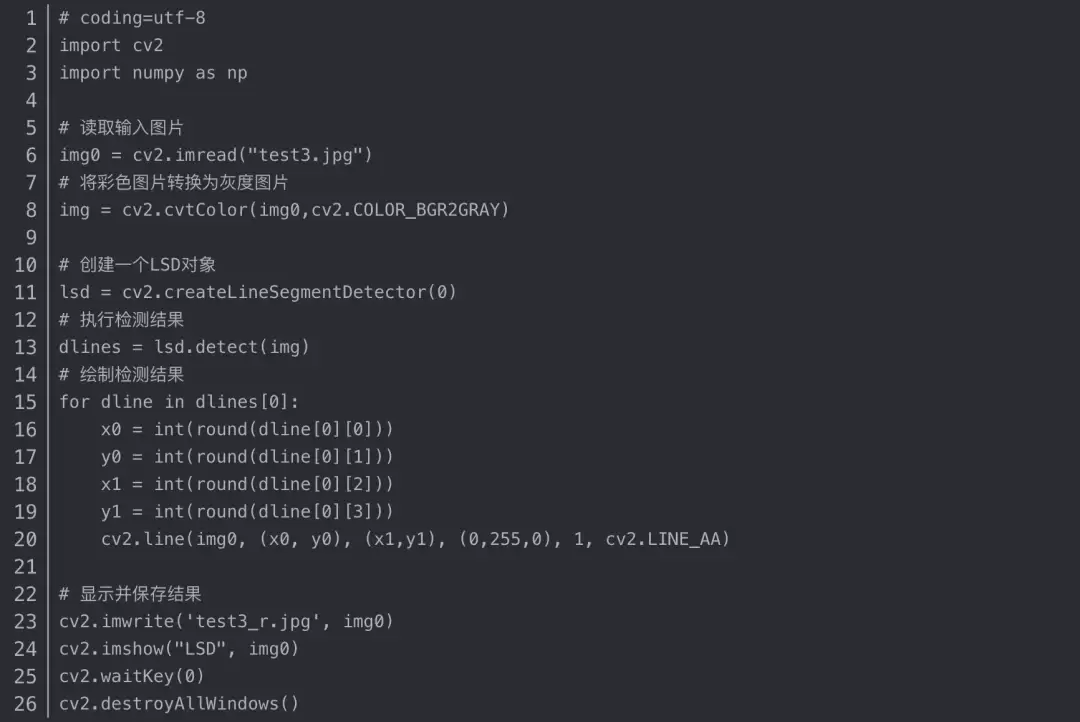

3.2 LSD代码实战

3.3 效果展示与分析

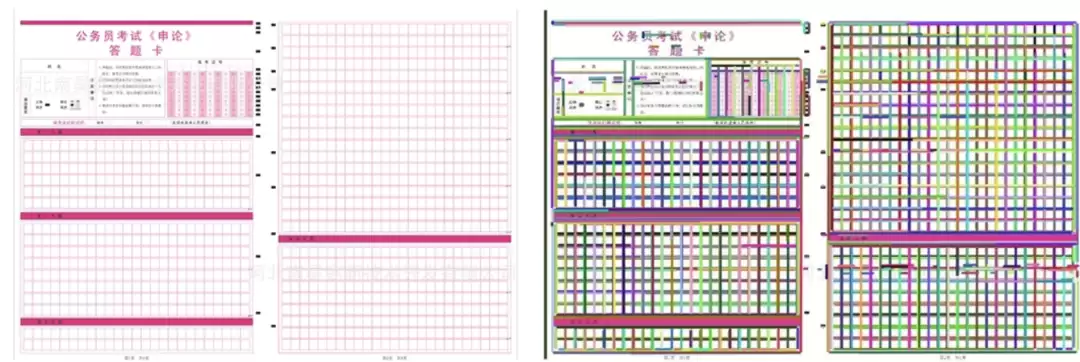

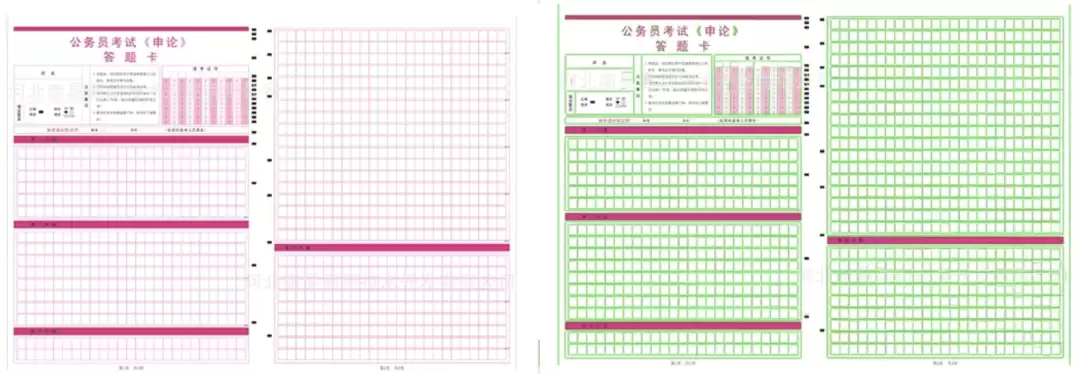

上面几张图是LSD在相同场景下的检测结果，一眼就能看出比Hough和HoughP干净得多。更赞的是，上面这些结果全是用默认参数跑的，没有做任何手工调优。如果针对某个特定场景微调一下几个关键超参数，效果还能再上一个台阶。

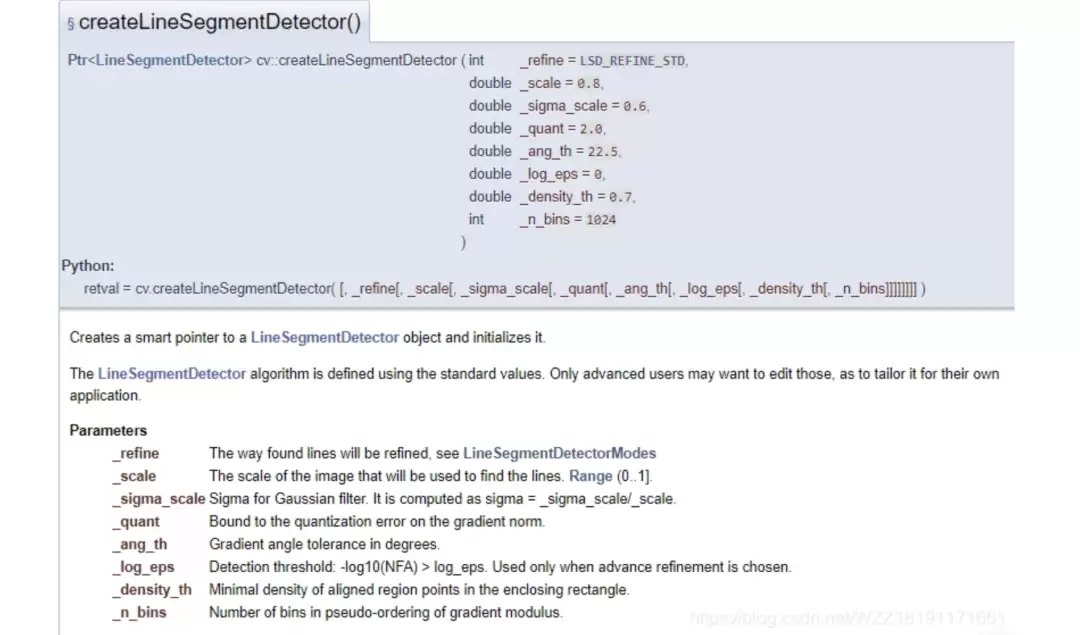

上面这张图给出了LSD的几个重要超参数，具体细节可以看论文原文。需要特别提一句：LSD有三种运行模式，默认用的是模式2（也就是1），但在实际测试中，模式1（即0）往往能输出更漂亮的结果。到底用哪个，建议还是根据自己手里的数据试一下。

4. FLD直线检测算法

4.1 FLD算法简介

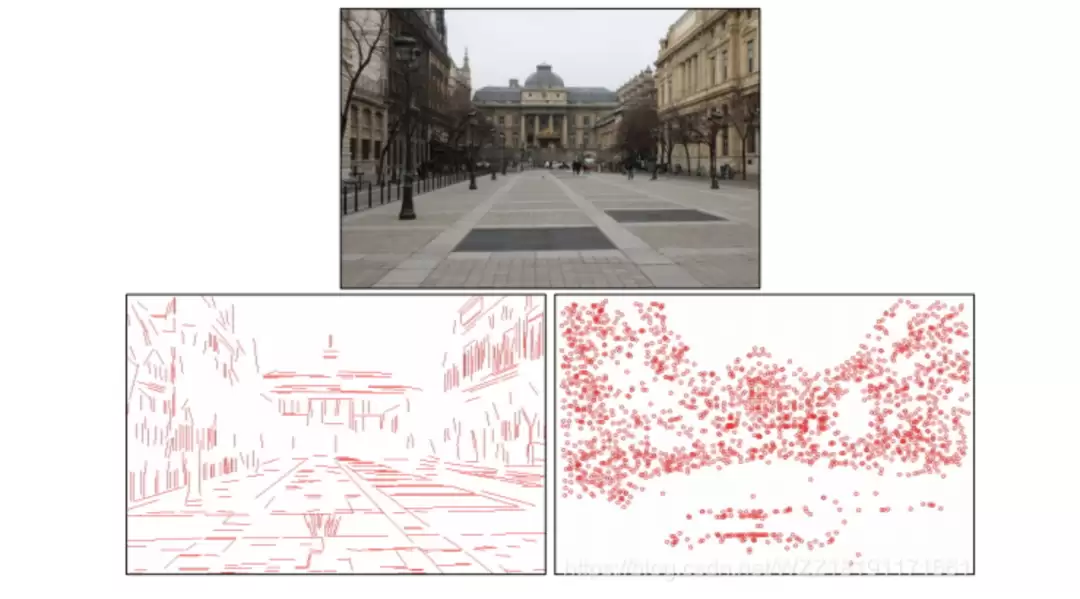

FLD直线检测算法最初是在一篇建筑物识别论文里被引入的，那篇论文尝试用直线特征替代传统的SURF点特征来做识别。相比点特征，线特征有天然优势：更容易发现、受光照变化和遮挡影响更小、视角鲁棒性更好。下面这张图可以直观感受到线特征的魅力——相比点特征，线条确实能更稳定地捕捉到结构的骨架。

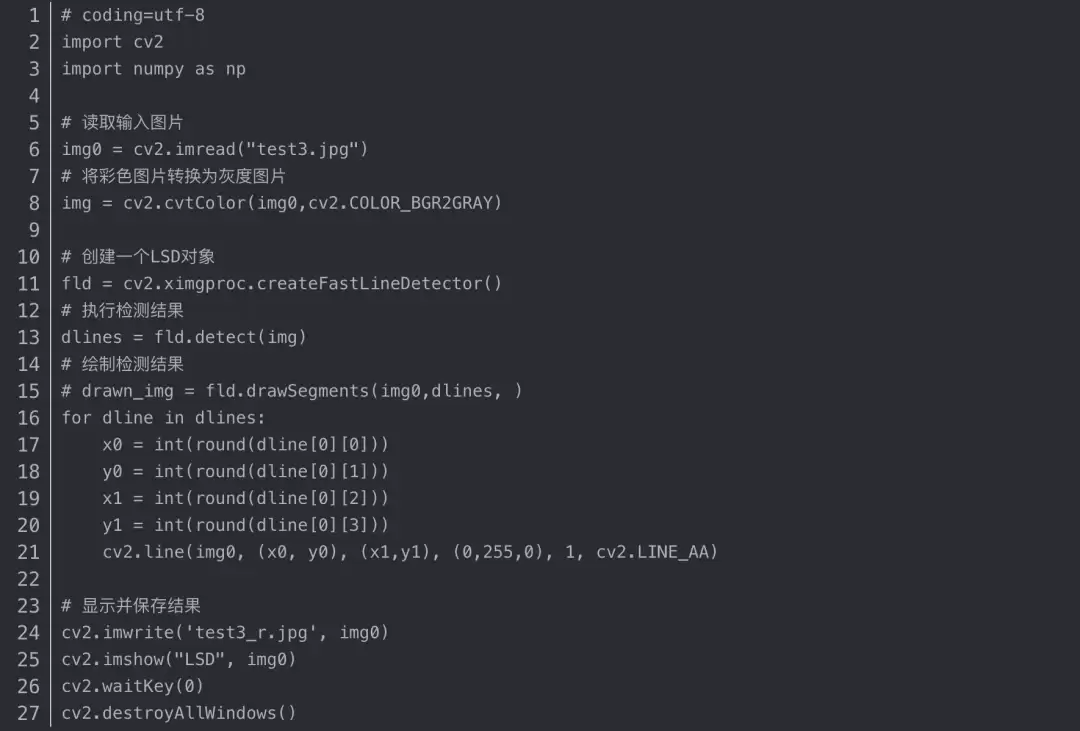

4.2 FLD算法代码实战

4.3 效果展示与分析

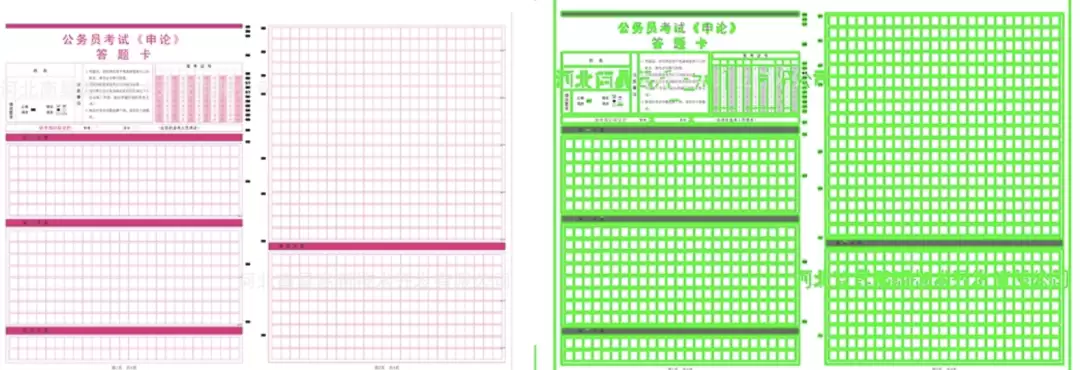

从上面的结果来看，FLD的表现相当扎实，基本能把图中所有明显的直线都拎出来。整体性能和LSD属于同一档次，具体选哪个，更多得看应用的侧重点——如果有现成的LSD封装就用LSD，如果希望更轻量或者更契合线特征的场景，FLD也是个不错的备选。

5. EDlines直线检测算法

5.1 EDlines算法简介

EDlines是一篇2011年论文（Akinlar and Topal, 2011）里提出的线段检测器，特点是“快速、无参数”。它有多快？比当时最快的已知线段检测器要快11倍，而这个“最快的已知”指的就是LSD（Grompone von Gioi等，2008-2010）。当然，快不代表粗放，EDlines同样引入了基于亥姆霍兹原理（Helmholtz principle）的验证步骤，严格把控误检率。最终的结果和LSD高度相似，能检出几乎所有主要线段，误报极少。更令人印象深刻的是它的运算速度：单张图像跑下来只要9.45毫秒，大约是LSD的10倍。

5.2 EDlines算法实现步骤

第一步，输入一张灰度图，运行边缘检测算法ED（Edge Drawing），生成一套干净且像素相邻的链式边缘，这些边缘线段直观地反映了物体的边界。
第二步，利用直线度准则（最小二乘直线拟合），从生成的像素链中提取线段。
第三步，基于亥姆霍兹原理的验证步骤上场，筛掉那些假阳性线段。

5.3 效果展示与分析

从上面这张图可以看出三点：第一，检测结果和LSD几乎一致，没有明显差距；第二，一些小碎线段（误检）被有效抑制了；第三，速度是真的快，接近LSD的10倍。对于实时性要求高的项目，EDlines几乎是首选。

6. LSWMS直线检测算法

6.1 LSWMS算法简介

LSWMS的全称是“Line Segments With Minimal Support”，它是一种追求精度和速度平衡的直线检测方法。以往的直线检测器很少利用图像场景的先验知识，导致参数需要手工调。LSWMS在检测精度和速度之间找到了一个不错的中轴点：采用高效的采样策略加速处理，然后基于Bresenham算法配合改进的Mean-Shift算法进行快速直线增长，既能给出精确的线段，又能对抗噪声。论文里把它的结果跟当时流行的最新线段检测方法做了对比，无论是在结果质量还是处理速度上，LSWMS都有明显优势。

上面展示的是LSWMS论文原图中的结果。感兴趣的读者可以拿本文用到的三张测试图跑一下，看看实际效果如何。

7. CannyLines直线检测算法

7.1 CannyLines算法简介

CannyLines是一篇论文中提出的鲁棒线段检测算法，核心改进在于边缘检测阶段。传统Canny算子的高低阈值很难设，而CannyLines提出了一种无参数版本的Canny算子——CannyPF，它能自适应地从输入图像中提取出稳健的边缘图。接下来的步骤也挺巧：从边缘图中提取共线的像素点簇，用分割和连接技术整理出一条条初始线段；再通过扩展和合并生成更长更完整的线段；最后依然是基于亥姆霍兹原理的验证环节，这次不仅考虑梯度方向，还把幅度信息也加了进来。实验表明，在人工场景（比如建筑、室内）里，CannyLines提取的线段比LSD和EDlines更有“意义”，更贴近人的感知。

7.2 效果展示与分析

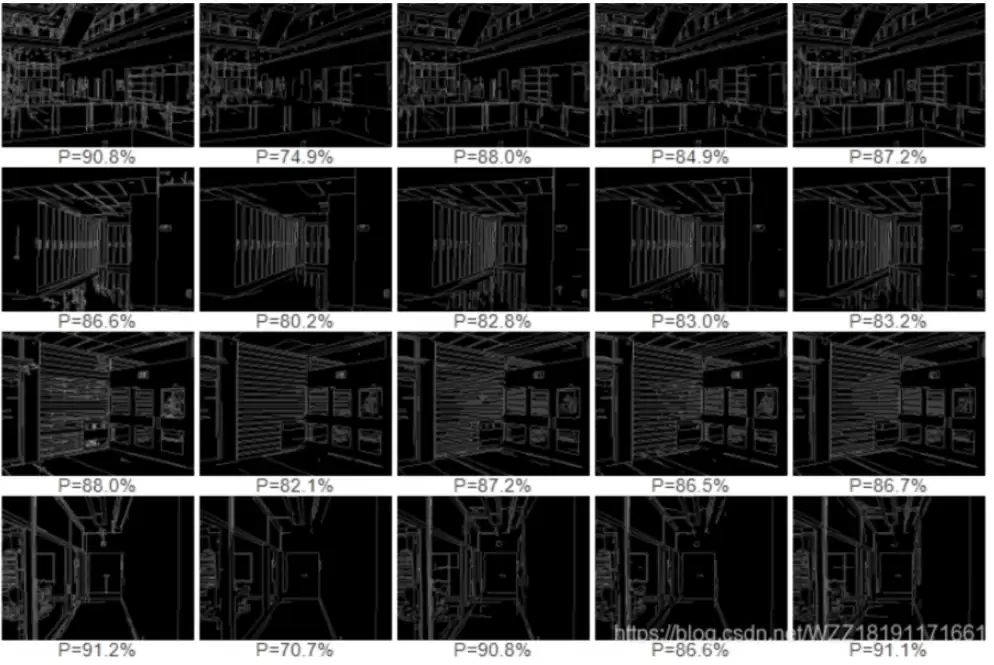

上面这张图展示了CannyLines的检测效果，对比下来，它的误检更少，线段也更规整。提升主要就来自边缘检测这一环——看下面这张对比图就明白了。

8. MCMLSD直线检测算法

8.1 MCMLSD算法简介

MCMLSD的全称是“Markov Chain Marginal Line Segment Detector”，出自一篇试图融合全局和局部两种方法优势的论文。在第一阶段，它用全局概率霍夫方法（Global Probabilistic Hough）做初步检测；到了第二阶段，回到图像域里逐条分析每一根检测到的直线，定位出霍夫图中峰值对应的具体线段。关键点在于：将搜索限制在一条直线上之后，线段分布可以建模为马尔可夫链，然后用标准动态规划算法在线性时间内算出概率最优的标签。马尔可夫假设还带来了一个副产品——一种直观的排名方法，通过估计线段上正确标记点的期望值来给线段打分。在YorkUrbanDB数据集上，MCMLSD的表现大幅领先当时的最先进水平。

8.2 效果展示与分析

从结果看，MCMLSD确实漂亮，线段完整、定位准确。不过美中不足的是运行速度不算快，一部分原因可能是它的实现代码用的是Matlab，如果换成C++或许会有明显提升。

9. LSM直线检测算法

9.1 LSM算法简介

LSM（Line Segment Merging）不单单是一个直线检测器，它更像一个“线段合工程师”。论文的核心思路是：很多直线检测算法会把一根完整的直线断成好几截，而LSM负责把这些断开的线段按规则重新接起来，恢复出人眼感知中的“一根直线”。具体做法分三步：先把线段按角度和空间接近程度分组；然后在每组内，对满足自适应合并准则的线段对依次合并；重复直到没有可以合并的线段。论文还在York-Urban数据集上做了定量对比，结果显示，合并后的线段比LSD等算法更接近人工标注的真值线段。

9.2 效果展示与分析

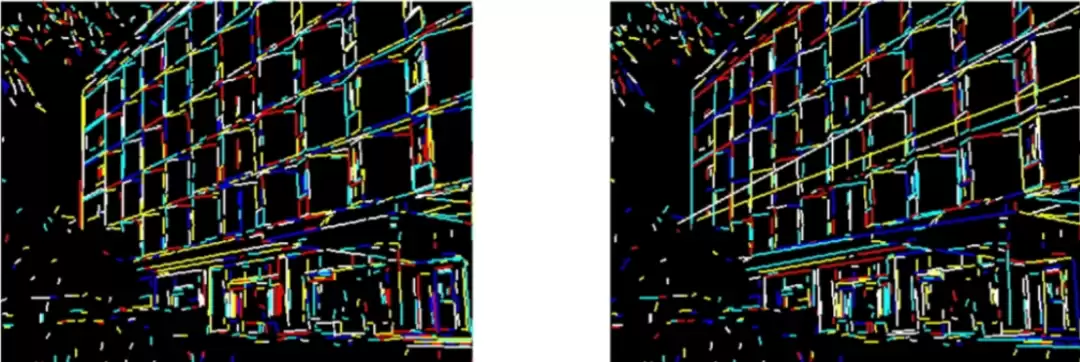

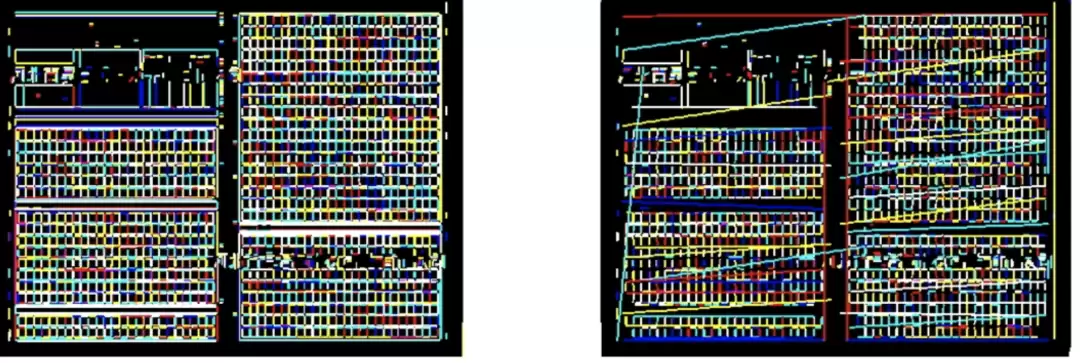

上面这两张图里，左边是LSD的输出，右边是经过LSM合并后的结果，不同颜色代表不同的线段。很明显，LSM能把那些断断续续的小线段拼成一根完整的长直线，这在现实场景里相当有用——比如建筑轮廓线、车道线。当然，也必须老实说，合并算法偶尔也会把不该合并的线段强拉在一起，造成一些误差，使用时需要结合场景评估。

10. 总结

这篇文章把目前比较经典的直线检测算法捋了一遍。直线检测这个任务本身不复杂，但实际落地时，场景千差万别，没有“万能药”。如果场景比较简单、速度要求不高，HoughP_line足以应付；如果同时看中速度和精度，EDlines是个性价比很高的选择；如果希望得到尽可能长的、连续的直线，LSM的合并思路值得一试。说到底，最适合自己场景的算法，才是最好的算法。
