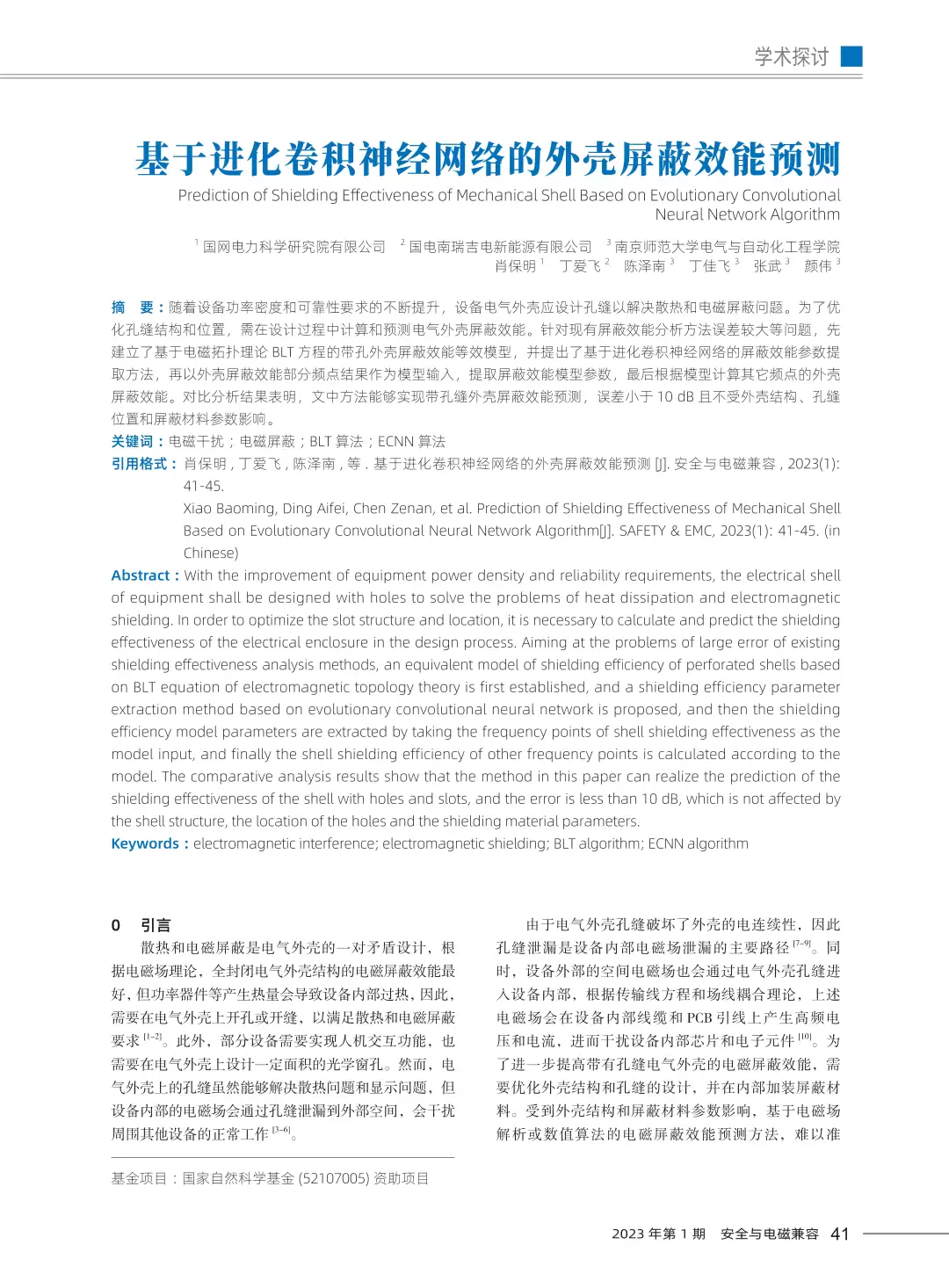

电气外壳屏蔽效能预测教程：基于进化神经网络与BLT方程
为满足设备功率密度与可靠性持续提升的工程需求，电气外壳在开孔用于散热的同时，必须有效抑制电磁干扰。本教程系统阐述一种融合电磁拓扑理论BLT方程与进化卷积神经网络的联合预测方法，助力工程师快速、精准评估带孔缝外壳的屏蔽效能，进而优化结构设计。
核心原理与关键技术
本方法整合两大核心技术：
- 电磁拓扑理论BLT方程：用于构建带孔缝外壳的屏蔽效能等效模型，将复杂的电磁场问题转化为传输线网络，显著降低计算复杂度。
- 进化卷积神经网络：结合进化算法与深度学习，自动优化神经网络的权值与阈值，克服传统梯度下降法易陷入局部最优的缺陷。网络采用三层架构（输入层、隐含层、输出层），隐含层激活函数选用sigmoid函数，确保非线性映射能力。
具体实现步骤

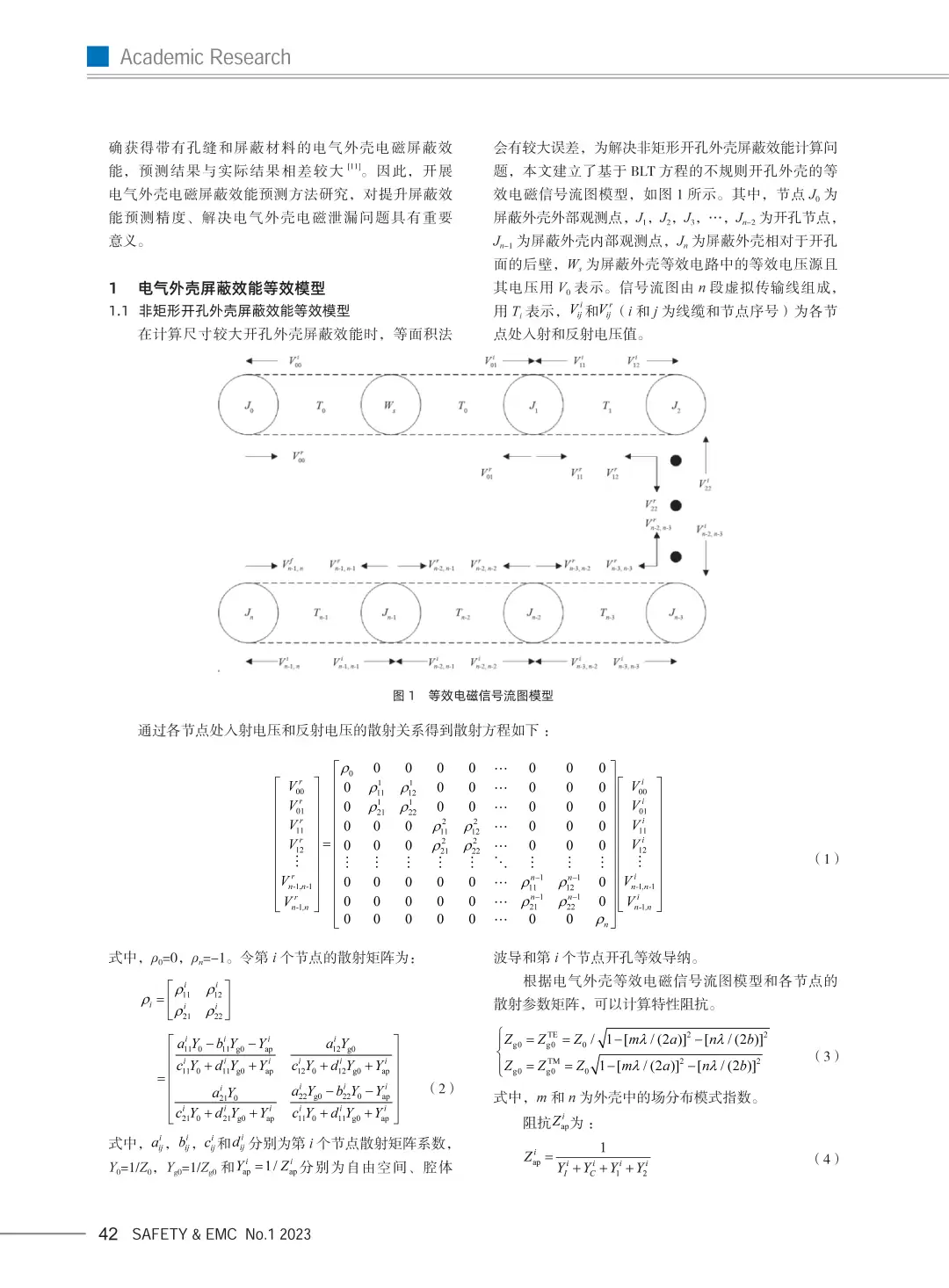

第一步：建立屏蔽效能等效模型

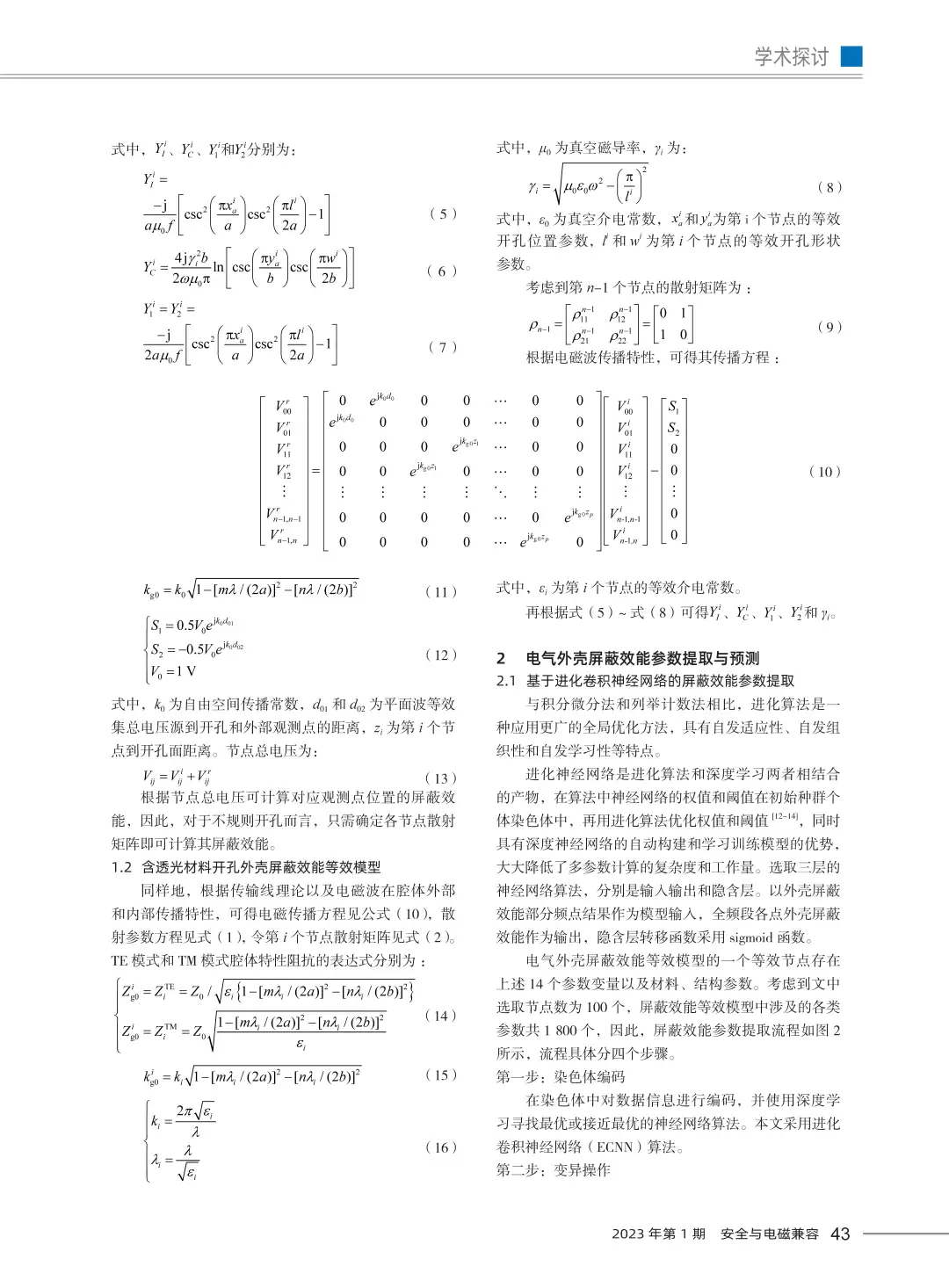

基于BLT方程构建外壳孔缝的等效电路模型。该模型将外壳几何参数（尺寸、孔缝位置与形状）及材料参数（电导率、磁导率）映射为传输线网络的节点电压与电流，从而获取不同频率下的屏蔽效能参考值。
第二步：采集部分频点数据作为训练输入
在实际测试或仿真中，仅选取少量频点（例如低、中、高频各若干点）的屏蔽效能结果作为神经网络的输入特征。这些频点应覆盖关键区域（如谐振点、孔缝共振频率附近），以降低输入维度同时保留主要特征。
第三步：训练进化卷积神经网络

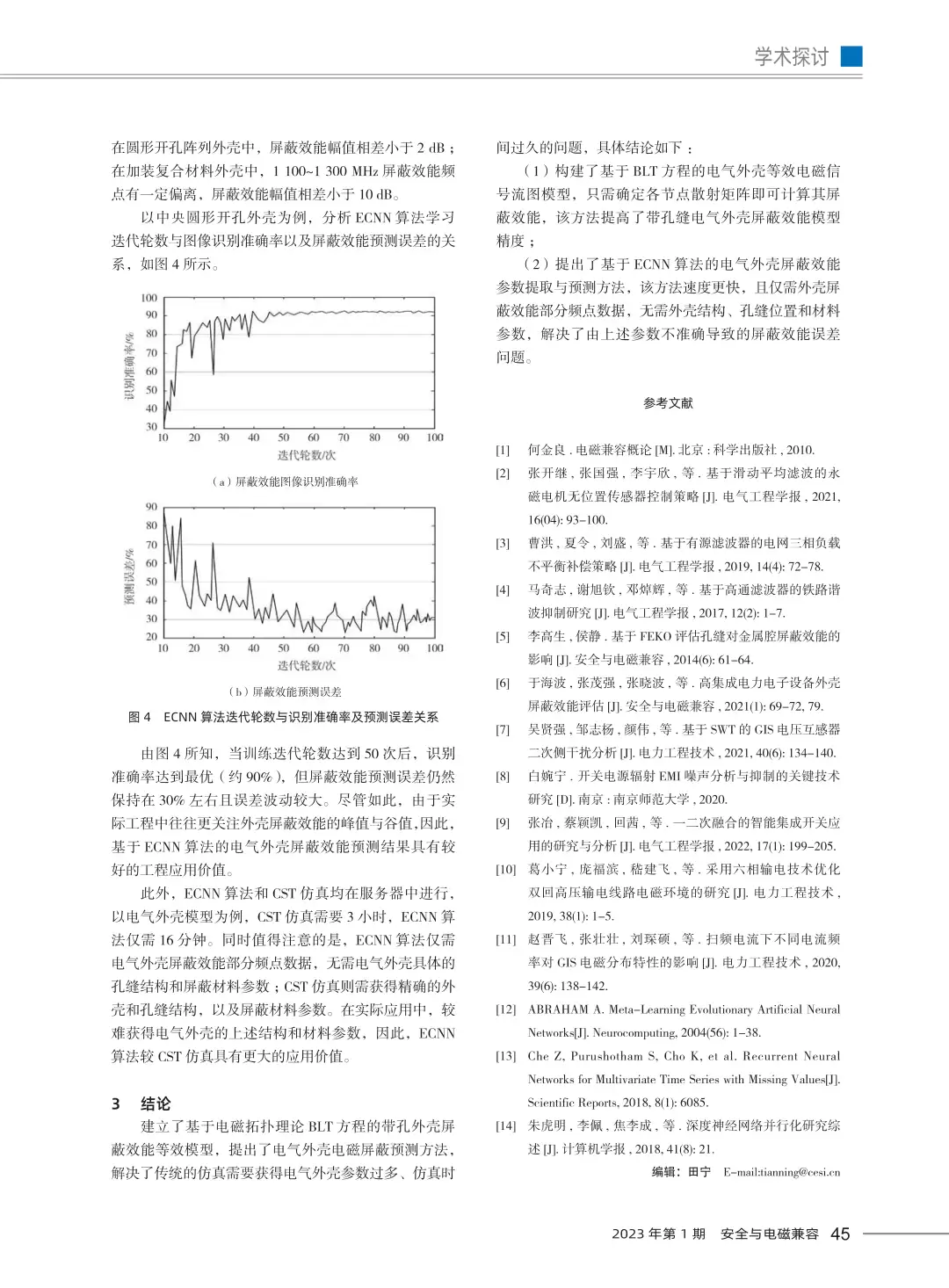

将采集到的部分频点数据输入网络，并将全频段各点屏蔽效能作为输出目标。进化算法在初始种群中随机编码神经网络的权值与阈值，通过选择、交叉、变异等操作迭代优化，直至误差收敛。训练完成后，网络能够从稀疏频点推断出连续频段的屏蔽效能。
第四步：预测全频段屏蔽效能并验证
将任意新外壳的部分频点数据输入训练好的网络，即可快速预测全频段屏蔽效能。对比实际测试结果，误差可控制在10 dB以内，且该方法对外壳结构、孔缝位置与屏蔽材料参数的变化不敏感，具备良好的泛化能力。
关键实验结果

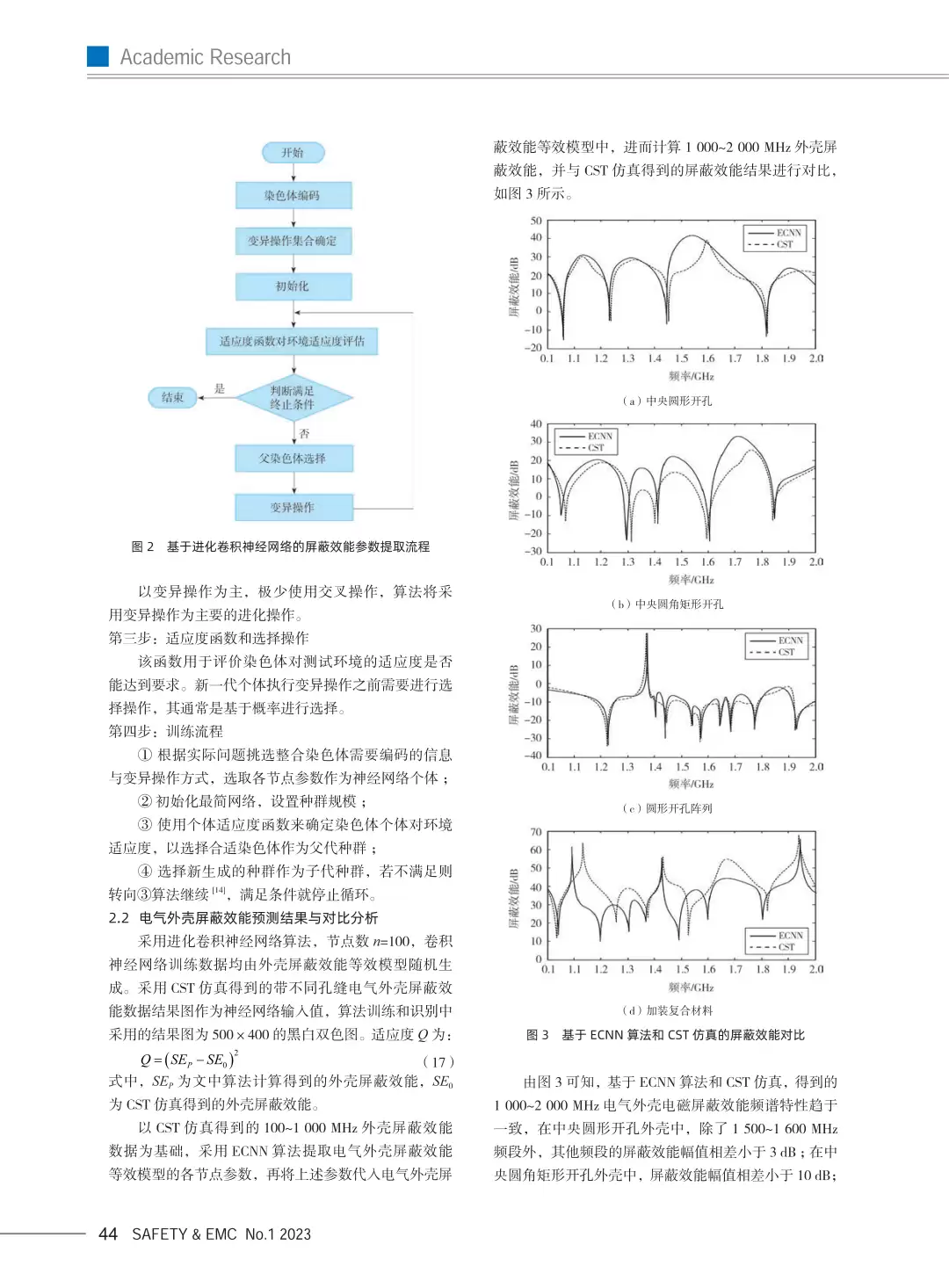

以下图组展示了不同外壳结构、不同孔缝位置下的屏蔽效能预测值与实测值对比。可见预测曲线与实测曲线高度吻合，尤其在高频段（>1 GHz）预测精度尤为突出。
常见问题与解答
- Q：为什么选择进化算法取代传统BP神经网络？
A：传统BP神经网络依赖梯度下降，易陷入局部极小且对初始值敏感。进化算法通过种群搜索全局最优，配合卷积网络自动提取特征，对多参数非线性问题的求解更稳定、精度更高。 - Q：部分频点如何选取才能保证预测精度？
A：建议在屏蔽效能曲线的拐点、谐振峰、截止频率附近加密选取，例如每倍频程取3~5个点。若完全随机选取，可能丢失关键特征，导致预测误差超过10 dB。 - Q：该方法对矩形孔、圆孔或阵列孔是否都适用？
A：适用。BLT方程建模时只需更改孔缝的等效阻抗参数，神经网络可自动适配不同孔缝形状下的映射关系。实验验证了矩形孔、圆孔以及多孔阵列均有效。 - Q：训练数据需要多少样本？
A：建议至少使用20组不同外壳参数（结构、尺寸、材料）的完整仿真数据用于训练。若样本过少，网络泛化能力下降；过多则训练成本急剧上升。工程中可采用仿真软件批量生成样本。
小提示
- 提示1：在构建BLT等效模型时，若外壳内部存在复杂元器件，可将其等效为负载阻抗并串入传输线节点，不影响整体方法框架。
- 提示2：神经元网络隐含层节点数建议设为输入层节点数的2~3倍。例如输入频点数为10，隐含层设为20~30，可兼顾拟合精度与过拟合风险。
- 提示3：进化算法种群规模建议取50~100，交叉概率0.7~0.9，变异概率0.01~0.1，迭代次数视收敛情况而定（通常100~300代足够）。
