尽管近期主要精力被神经科学、大脑记忆机制以及毕业活动占据了不少，但双目视觉方面的进展仍有必要梳理总结。毕竟上一篇博文发布后，多位同行发来邮件交流探讨，许多之前悬而未决的问题，也在讨论和反复试验中逐渐明晰。

开篇先要感谢 maxwellsdemon 和 wobject，没有大家的共同琢磨，这篇文章也不可能成形。

谈到双摄像头测距，首先需要回顾一下原理。翻阅 Learning OpenCV 第416页和418页，可以看到下面这两张图：

图1. 双摄像头模型俯视图

图2, 双摄像头模型立体视图

图1清晰地说明了双摄像头测距的原理，书中给出的 Z 公式如下：

在 OpenCV 中，f 以像素为单位，Tx 的量纲由标定所用的棋盘格实际尺寸和输入值决定，通常设为毫米，若需更高精度可设为0.1毫米。d = xl - xr 同样以像素为单位。分子分母相约后，z 的量纲与 Tx 一致。

图2展示了双摄像头如何获取空间中某点的三维坐标。实际计算均基于相似三角形，具体表达式如 Q 矩阵所示：

空间中某点的三维坐标为 (X/W, Y/W, Z/W)。

因此，要精确计算某点与摄像头的距离，需要获取焦距 f、视差 d、摄像头中心距 Tx 这几个参数。若还想知道 X 和 Y 坐标，则还需知晓左右像平面与立体坐标系原点的偏移 cx 和 cy。f、Tx、cx 和 cy 可通过立体标定获得初始值，再通过立体校准进行优化，使两个摄像头在数学上达到完全平行，左右摄像头的 cx、cy、f 均一致（即图2中左右视图完全平行对准的理想状态）。而立体匹配的任务，就是在上述基础上求出最后一个变量——视差 d（通常需要达到亚像素精度）。这样，计算一个点三维坐标所需的准备工作才算完成。

搞清原理后也就明白了，标定、校准、匹配这几个步骤，本质上都是为了更准确地获取 f、d、Tx、cx、cy。

双目测距的原理就介绍到这里。为避免大家看得头晕，下面用 FAQ 的形式，将实现双摄像头测距过程中遇到的几个疑点串联起来。这些解答仅代表个人理解，如有不当之处，欢迎指正。

Q1：标定时棋盘格大小如何设置，对结果有影响吗？

当然有影响。标定时必须指定棋盘方格的实际长度（通常用毫米，更精确可设为0.1毫米），该值必须与实际长度一致，标定结果才能用于实际距离测量。一般来说，尺寸设置准确后，立体标定得到的 Translation 向量第一个分量 Tx 的绝对值，即为左右摄像头的中心距。可用此值验证立体标定的准确性。例如，我将棋盘格大小设为270（27mm），最终得到的 Tx 为602.8（60.28mm），精度相当不错。

Q2：立体标定得到的 Tx 符号为什么是负的？

说实话，这个问题我也未完全吃透。个人理解是：立体标定得到的 T 向量方向是从右摄像头指向左摄像头（即 Tx 为负），而 OpenCV 坐标系中原点位于左摄像头。因此，在校准时，需要将该向量的三个分量符号全部取反，最终计算出的距离才能为正。

不过还有一个问题：Learning OpenCV 中 Q 的表达式，第四行第三列元素为 -1/Tx，但实际使用时求出的却是 1/Tx。针对这一点，作者与同行讨论后认为，可能是书中 Q 表达式里的负号是为了抵消 T 向量的反方向而设，但在实际编写 OpenCV 代码时，那位朋友并未加入负号。这仅是一己之见，期待更详细的解释。

Q3：cvFindStereoCorrespondenceBM 的输出不是以像素为单位的视差？

在 OpenCV 2.0 中，BM 函数的结果以16位有符号数存储。由于精度要求，所有视差在输出时被放大了16倍（2的4次方）。具体代码如下：

dptr[y*dstep] = (short)(((ndisp - mind - 1 + mindisp)*256 + (d != 0 ? (p-n)*128/d : 0) + 15) >> 4);

可以看到，原始视差左移了8位（256），加上一个修正值后，又右移了4位，最终效果相当于左移4位。因此，实际计算距离时，cvReprojectTo3D 输出的 X/W、Y/W、Z/W 都需要乘以16（即 W 除以16），才能得到正确的三维坐标。

Q4：双摄像头测距时，世界坐标系原点在哪？

世界坐标系的原点位于左摄像头凸透镜的光心。

说到这儿，需要提一下针孔模型。图3中描绘的针孔模型是凸透镜成像的简化版。当物距足够远（远大于两倍焦距）时，凸透镜成像可视为在焦距处的小孔成像。

图3. 针孔模型

实际计算时，为方便起见，我们常将像平面翻转并平移到针孔前，得到一种数学上更简单的等价形式（便于计算相似三角形），如图4所示。

图4. 针孔模型的数学等价形式

对应图2即可理解，世界坐标系原点就是左摄像头针孔模型中的针孔，也就是左摄像头凸透镜的光心。

Q5：f 和 d 的单位是像素，这个像素到底代表什么？如何与毫米换算？

这个问题同样与针孔模型有关。在针孔模型中，光线穿过针孔（即凸透镜中心）后在焦距处成像，因此图3的像平面即为摄像头的 CCD 传感器表面。每个 CCD 都有一定的尺寸和分辨率，由此确定了毫米与像素之间的转换关系。例如，CCD 尺寸为8mm×6mm，分辨率为640×480，那么毫米与像素的换算关系为80 pixel/mm。

实际应用中，我们在数学上将该像平面等效到小孔前（图4），相当于在透镜中心点前假设了一块虚拟的 CCD 传感器。

Q6：为什么 cvStereoRectify 求出的 Q 矩阵中 cx、cy、f 与原来不一样？

这一点前面提到过。实际测量中，由于摄像头摆放的原因，左右摄像头的 f、cx、cy 均不相同。为了使左右视图达到完全平行对准的理想状态，便于数学计算，立体校准实际上是在左右像重合区域最大的前提下，让两个摄像头光轴的前向平行，再让左右摄像头的 f、cx、cy 保持一致。因此，Q 矩阵中的值与两个内参矩阵的值不同，也就不难理解了。

实验结果：

实际测量结果表明，虽然 Block Matching 算法本身的精度有限，但测距结果基本可以接受。结果如图5所示：

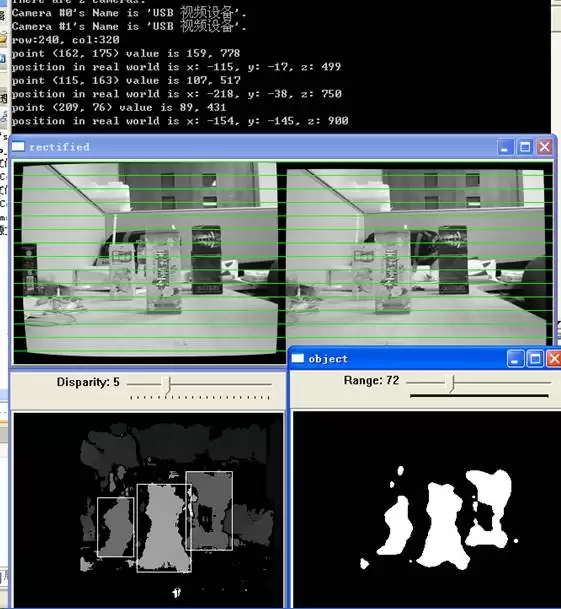

图5. OpenCV 双摄像头测距结果

图中从左到右的三个物体分别放置在距离摄像头50cm、75cm和90cm的位置。测距效果尚可。当然，这是较好的结果。由于 BM 算法的限制，同一片点云中相同距离的点通常存在正负2厘米以内的误差。

图6是用双目摄像头测量物体长宽的结果，看起来就不那么准确了……

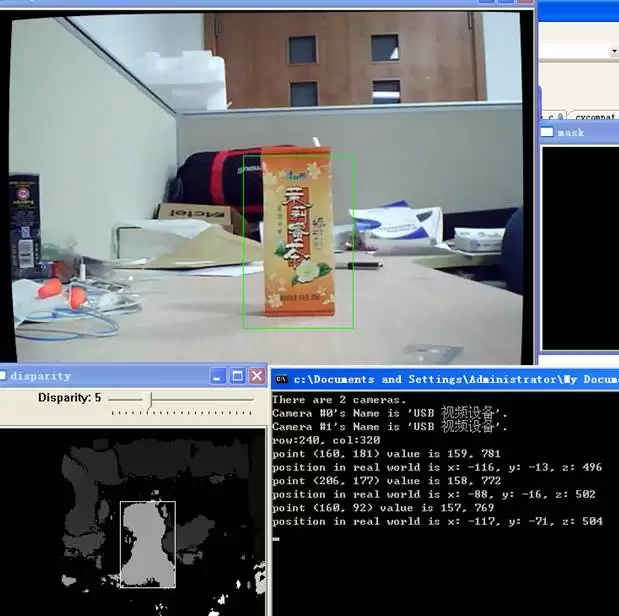

图6. OpenCV 双摄像头测边长结果

物体宽度为117-88=29mm，但实际宽度是5.2cm；高度为71-13=58mm，实际高度却为13cm。这个误差令人有些困惑。

另外还有一个至今未完全弄明白的问题：双摄像头的中心距，为什么用的是 Tx 而不是 T 向量的长度？因为要使左右视图重合区域最大化，两个摄像头的光轴必须与 T 垂直（如图7所示）。这样，校正后两个摄像头的中心距应该是 T 才对。不知道这种理解是否正确？

图7. 双摄像头立体校准俯视图
