AI产业链这一主题值得投入时间进行一次系统性的全景梳理。每天聚焦一个潜在的财富增长领域，帮助您更透彻地理解人工智能革命带来的投资机会。本期，我们将目光投向一个关键硬件——3D NAND闪存。

本文力求精炼，兼顾信息密度与实战价值，预计10分钟即可读完。

（1）3D NAND：向“立体空间”要容量

NAND全称为NAND Flash（闪存），其命名源于存储单元在电路结构中等效于逻辑“与非门”（Not AND）。

传统2D NAND是在单一平面上排列存储单元，而3D NAND则通过垂直堆叠存储单元实现高密度存储。背后的逻辑非常直观：当平面微缩技术逼近物理极限时，转向三维空间，用“增加层数”来换取“更高密度”，便成为必然选择。

目前，主流堆叠层数正沿着200层→375层→480层→604层的路径稳步提升。层数增加后，字线（Word Line）会变得更长、更细、更深，这直接催生了一个刚性需求——用钼来取代传统的钨。

（2）字线金属升级：“钼替代钨”已进入量产落地期

字线是3D NAND芯片内部的关键水平控制线路，负责连接各层存储单元的控制栅极，实现特定行数据的精确读写。打个比方，如果把3D NAND比作一座数百层高的超级大楼，每一层都分布着海量的“存储房间”，那么字线就相当于每层楼的“供电总闸”——只有通电激活某一层，才能访问该层的数据。

随着堆叠层数急剧上升，字线长度（L）不断增加，截面积（A）持续缩小，电阻压力自然随之陡增。

图：AlphaClaw总结

在这种极端尺寸下，钨材料的电阻率会显著升高，引发信号延迟与热效应问题。而钼凭借更低的电阻率、更高的热稳定性，且无需额外阻挡层，成为高层堆叠下的优选方案。

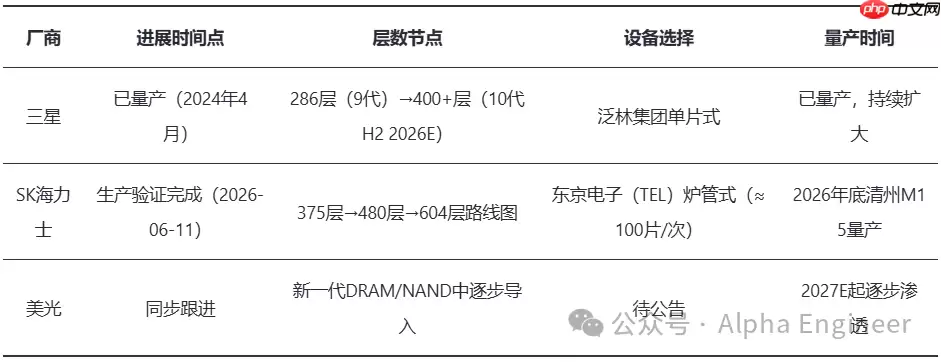

关键信号在于：SK海力士的375层3D NAND已于6月11日完成量产验证，计划年内于清州M15工厂正式投产。“钼代钨”已不再是概念预期，而是正在加速兑现的产业拐点。

图：AlphaClaw总结

（3）半导体级钼≠工业钼，核心看高纯溢价能力

3D NAND所用的半导体级钼，是纯度≥5N的超纯钼粉，与普通工业级钼在原料来源、制备工艺、应用场景上完全隔离，两者之间基本不存在替代关系。

其制造采用“替换栅”（Replacement Gate）工艺：先蚀刻掉牺牲层（如SiN），形成深窄空腔，再填充金属。其中关键在于气相前驱体沉积，因此真正受益的是钼前驱体材料。

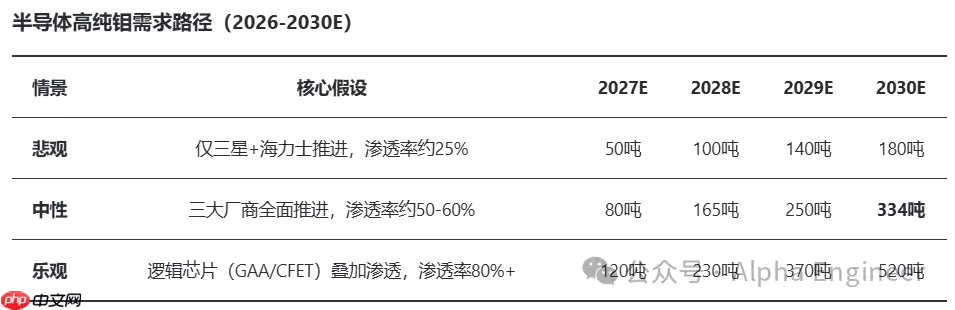

目前，全球半导体级钼前驱体市场规模极小，但预计将在2027–2028年迎来爆发式放量。至2030年，半导体领域新增钼需求约334吨，虽然仅占全球钼供应量（约30万吨）的0.1%，却相当于现有高纯钼粉产能（约5000吨/年）6%以上的增量，具备实质性的边际拉动作用。

图：AlphaClaw总结

从全球来看，通过三星、SK海力士认证的合格供应商仅有3–5家。这意味着定价体系将逐步脱离大宗钼铁价格锚定，转向“高纯+认证”双壁垒驱动的溢价模式。

因此，“钼代钨”的本质逻辑在于高纯溢价和严苛认证门槛，而非宏观供需总量的扰动。

（4）供给刚性凸显，钼价中枢有望持续抬升

全球钼供应中，约40%来自南美铜矿伴生（秘鲁、智利），25–30%来自中国独立钼矿山，其余来自北美等地。伴生钼的产量由铜矿主流程决定，几乎不受钼价波动影响，导致整体供给弹性远低于多数有色金属。

2026年1–4月，秘鲁（占全球钼产量约10%）因能源短缺，我国自该国进口钼精矿同比下滑16%；同期南美主要铜企下调了2026年铜产量指引，直接压制了伴生钼的产出。

未来两年（2026–2028）暂无大规模新增产能释放，主要依赖两大超大型项目：沙坪沟钼矿和曹四夭钼矿。沙坪沟是亚洲最大钼矿，资源量达210–246万吨，金钼股份持股34%，2025年完成环评，预计2029年投产，满产后权益钼金属年产量约7500吨；曹四夭钼矿预计也要到2028年后才逐步放量。

需求端方面，传统钢铁用钼保持稳健，叠加半导体新增需求的持续导入，主流机构普遍认为，钼价有望突破2022年高点6500元/吨度。

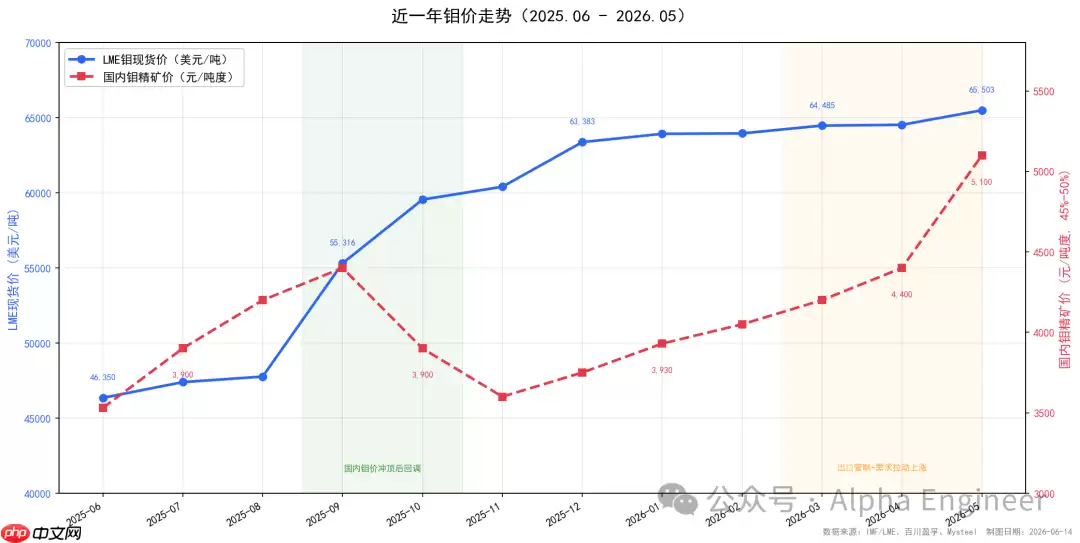

图：AlphaClaw作图

（5）格局清晰，重点标的梳理

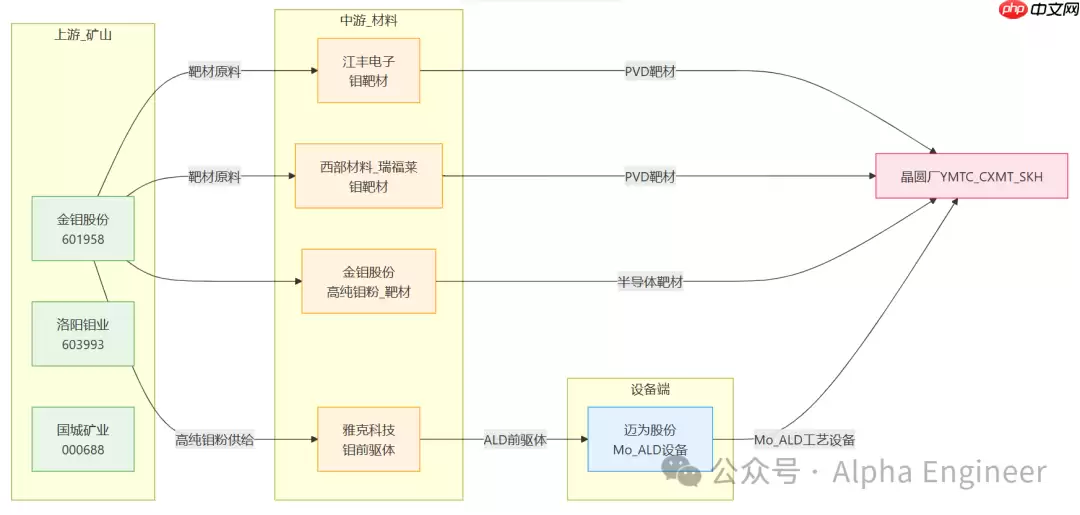

图：AlphaClaw作图

雅克科技：

已与SK海力士达成Mo前驱体涨价协议，自7月1日起全面上调20%以上。以海力士为标杆，三星、YMTC、长江存储等客户有望陆续跟进。

长期配套三星、海力士开展研发，质量审核及产线认证正有序推进。用于固态前驱体输送的SFS设备，已完成国内首台样机交付。

当前Mo前驱体营收占比尚小，但一旦通过SKH/Samsung量产验证并进入批量采购阶段，叠加提价效应，预计2027–2028年可贡献数亿元营收增量，利润弹性突出。

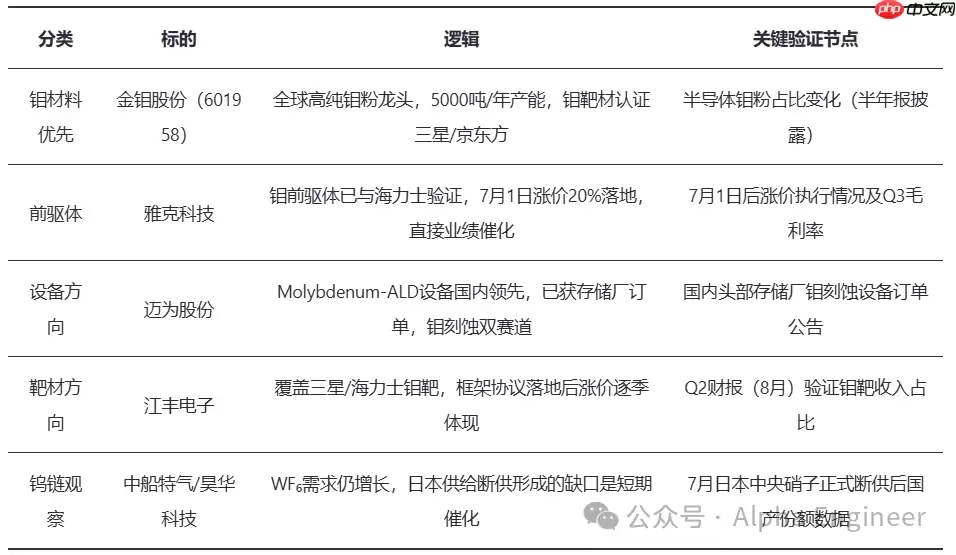

其他值得关注的标的详见下表：

图：AlphaClaw总结

注：本报告仅用于产业链与公司认知学习，不构成任何投资建议。
