本教程将从零开始，带你全面了解语义在SLAM（同时建图与定位）中的应用。我们会先梳理传统视觉SLAM的四大核心模块，再深入探讨为什么需要引入语义信息，以及它带来的巨大优势。最后，还会详细对比几种主流的深度测量方法（ToF、结构光、立体视觉）和单目/双目VSLAM的优缺点。读完本文，你将对语义SLAM有一个清晰、完整的认知。

一、传统视觉SLAM的四大模块

SLAM（Simultaneous Localization And Mapping） 即同时建图与定位，通常可以分为以下四个部分：

• Initialization（初始化）
• Tracking（跟踪）
• Local Mapping（局部建图）
• Global Optimization（全局优化）

视觉SLAM主要依赖的知识领域包括：

• 多视角几何：投影几何、相机模型
• 图像处理：特征提取、特征点跟踪
• 优化算法：非线性优化算法（如 Levenberg-Marquardt 法）

1.1 初始化（Initialization）

初始化是SLAM系统启动的第一步，通常将第一张图像进入系统时的相机位姿作为参考坐标系。具体流程如下：

1. 选取之后输入的某张图像，与第一张图像进行角点匹配并三角化，获取深度信息，生成候选的初始化地图（MAP）。
2. 通过重投影计算误差，如果误差太大则重新选取图像。
3. 重复上述步骤，直到误差小于设定阈值，进行一次优化，得到最终的初始化地图。

小提示：初始化的质量直接影响后续跟踪的稳定性，因此误差阈值的选择非常关键。

1.2 跟踪（Tracking）

跟踪阶段的任务是估计当前相机的大概位置，主要步骤包括：

• 计算当前图像与之前相近图像的关系（常用方法有特征点匹配、光流法、边缘跟踪等）。
• 根据计算出的关系，通过相应算法估计当前相机位姿。
• 注意：“直接法”将前两步合并为一步执行，省去了特征点提取的过程。

重点：在跟踪过程中，对动态物体的鲁棒性是决定系统稳定性的关键因素之一。

1.3 局部建图（Local Mapping）

局部建图用于维护和管理当前局部区域的地图，常见策略包括：

• 采用滑动窗口的方式，或挑选某些关键帧来建立局部地图。
• 当某一帧图像根据策略被选为关键帧后，添加到局部地图的关键帧队列中。
• 管理局部地图中存在的点云。
• 进行局部的 Bundle Adjustment（BA），优化局部地图和相机位姿。
• 最后进行关键帧的管理（如剔除冗余帧）。

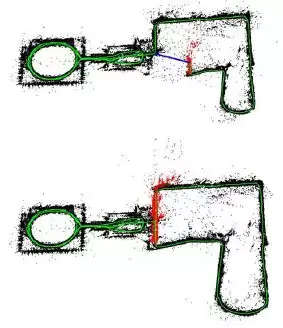

1.4 全局优化（Global Optimization）

全局优化主要用于消除长时间运行产生的累积漂移，核心是回环检测：

• 利用 BOW（Bag of Words） 挑选出候选回环帧。
• 对候选回环帧进行验证，确保是正确的回环。
• 根据回环帧计算累积漂移误差。
• 最后进行全局优化，修正所有相机位姿和地图点。

二、为什么需要语义？——语义SLAM的动机

传统SLAM在动态环境、长期跟踪、人机交互等方面存在局限性，引入语义信息可以带来以下好处：

• 对环境的鲁棒性更强：尤其是在动态环境中（如行人、车辆移动），语义信息可以帮助区分静态物体和动态物体，避免错误匹配。
• 获取地图的先验信息，得到更高精度：通过添加语义约束（例如“墙面是垂直的”、“地面是平的”），可以显著提升定位和建图的精度。
• 更好的回环检测：语义信息（如“前方是一栋楼”）比单纯的视觉特征更稳定，能提高回环检测的正确率。
• 人机交互：例如机器人可以理解“椅子”这一语义，并配合CAD制图等高级任务。

2.1 传统回环检测方法回顾

目前主流回环检测大多依赖于BoW（Bag of Visual Words）方法：

• 开源库：DBoW2（以及后续的 DBoW3、fbow）
• 连续帧匹配库：DLoopDetector
• ORB-SLAM、VINS 等知名系统均使用了 DBoW2
• 其他检索方式还有 LSH（Locality-Sensitive Hashing） 以及 LLC（Locality-constrained Linear Coding）

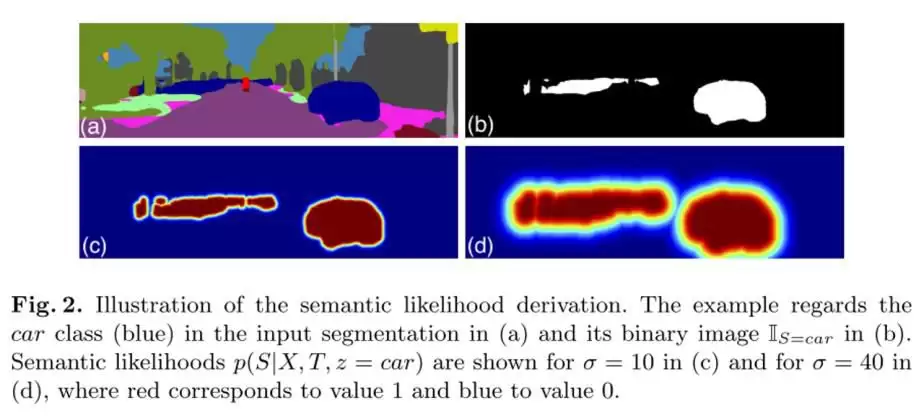

2.2 语义给SLAM系统带来的好处

• 支持中长期的 tracking：即使场景变化较大（如白天黑夜），语义特征相对稳定。
• 环境适应性更强（鲁棒性）：对光照变化、季节变化等有更好的抵抗能力。
• 潜在的人机交互特性：机器人可以理解“把桌子上的杯子拿过来”这类指令。

重点：语义SLAM并非完全取代传统SLAM，而是在传统框架上增加语义信息作为额外的约束和指导。

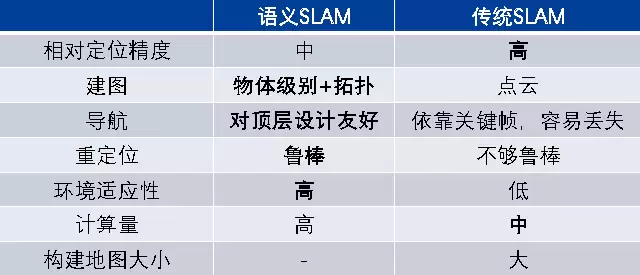

语义SLAM系统与传统SLAM系统对比

三、深度测量方法详解

人类天生具备空间感，能够凭直觉判断物体的远近。但机器需要通过特定方法获取深度信息。以下是三种主流的深度测量方案：

3.1 深度相机——ToF（Time-of-Flight）

基本原理：通过连续发射光脉冲（一般为不可见光）到被观测物体上，然后用传感器接收从物体返回的光，通过探测光脉冲的飞行（往返）时间来得到目标物距离。

小提示：ToF相机测量速度快，但容易受环境光干扰，且对反射率低的物体精度下降。

3.2 深度相机——结构光

基本原理：用一个光源（常用红外）将一定的图案（如条纹、散斑）投射到物体上，再用摄像头收集变形后的图案，通过三角视差原理计算深度。

相比双目匹配，结构光参考图像是经过专门设计的图案，特征点已知，更容易提取。但存在以下缺点：

• 基线（光源与镜头光心的距离）越长精度越高，但设备体积会变大。
• 主动光，在室外阳光下容易被太阳光淹没，导致无法工作。
• 激光器寿命较短，难以满足 7×24 小时长时间工作要求。
• 一旦激光器损坏，替换后需要重新标定，通常整个模块要一起更换。

3.3 立体视觉（双目相机）

基本原理：通过左右两个相机拍摄图像，计算视差来估计深度。不依赖其他传感设备，室内外均可使用。

• 优点：纯视觉方法，成本较低，应用场景广。
• 缺点：需要逐像素计算匹配，算法复杂，计算量大，通常需要 GPU/FPGA 或专门的 ASIC 芯片协助。

常见问题：为什么单目相机无法直接测量深度？因为单张图像丢失了深度信息，只能通过平移运动后的多帧图像三角化来估算，且存在尺度不确定性。

四、单目VSLAM与双目VSLAM的对比

4.1 VSLAM（单目）

• 优势：成本低、搭建简单。
• 劣势：
  1. 需要专门初始化：必须通过平移运动才能计算深度。
  2. 尺度问题：无法确定真实尺度（例如一张图片中，物体可能很大但很远，也可能很近但很小）。
  3. 深度计算存在缺陷：比如 3D假图问题 和 机器学习的样本问题（训练数据与实际环境不符导致深度估计错误）。

4.2 VSLAM（双目/立体）

• 优势：
  1. 不需要专门初始化，开机即可获得深度。
  2. 能够直接计算深度，尺度确定。
  3. 可用于室内和室外。
• 劣势：
  1. 标定较为复杂（两个相机需要精确标定内外参）。
  2. 视差计算比较耗资源，需要GPU/FPGA 或专门的 ASIC 芯片协助。

常见问题：双目立体视觉能否在弱纹理环境下工作？
答：不能。纯视觉方法依赖纹理信息进行匹配，如果环境缺乏纹理（如纯白墙壁），双目匹配会失败，此时需要结合结构光或ToF等主动方法。

五、总结

通过本教程，我们系统地了解了SLAM系统的四大模块（初始化、跟踪、局部建图、全局优化），以及语义信息如何在其中发挥重要作用——提高鲁棒性、精度、回环检测能力和人机交互性。同时，我们对比了ToF、结构光、立体视觉三种深度测量方法的特点和适用场景，并分析了单目与双目VSLAM的优劣。希望这份指南能帮助你更好地理解语义SLAM的核心思想，并在实际项目中做出合适的技术选型。
