CPU内部结构与工作原理详解：从寄存器到程序执行

本教程将带你深入理解计算机大脑——CPU的内部构成、程序运行机制以及核心寄存器的工作原理。通过通俗易懂的语言和丰富的图示，从基本概念到实际运行流程，逐步掌握CPU如何执行指令、处理数据、实现条件分支、循环和函数调用。

CPU的内部结构

❝CPU是中央处理器Central Processing Unit的缩写，相当于计算机的“最强大脑”，其内部由数百万至数亿个 「晶体管」 构成。

在 「程序运行流程」 中，CPU所负责的就是 「解释和运行」 最终转换成 「机器语言」 的程序内容。

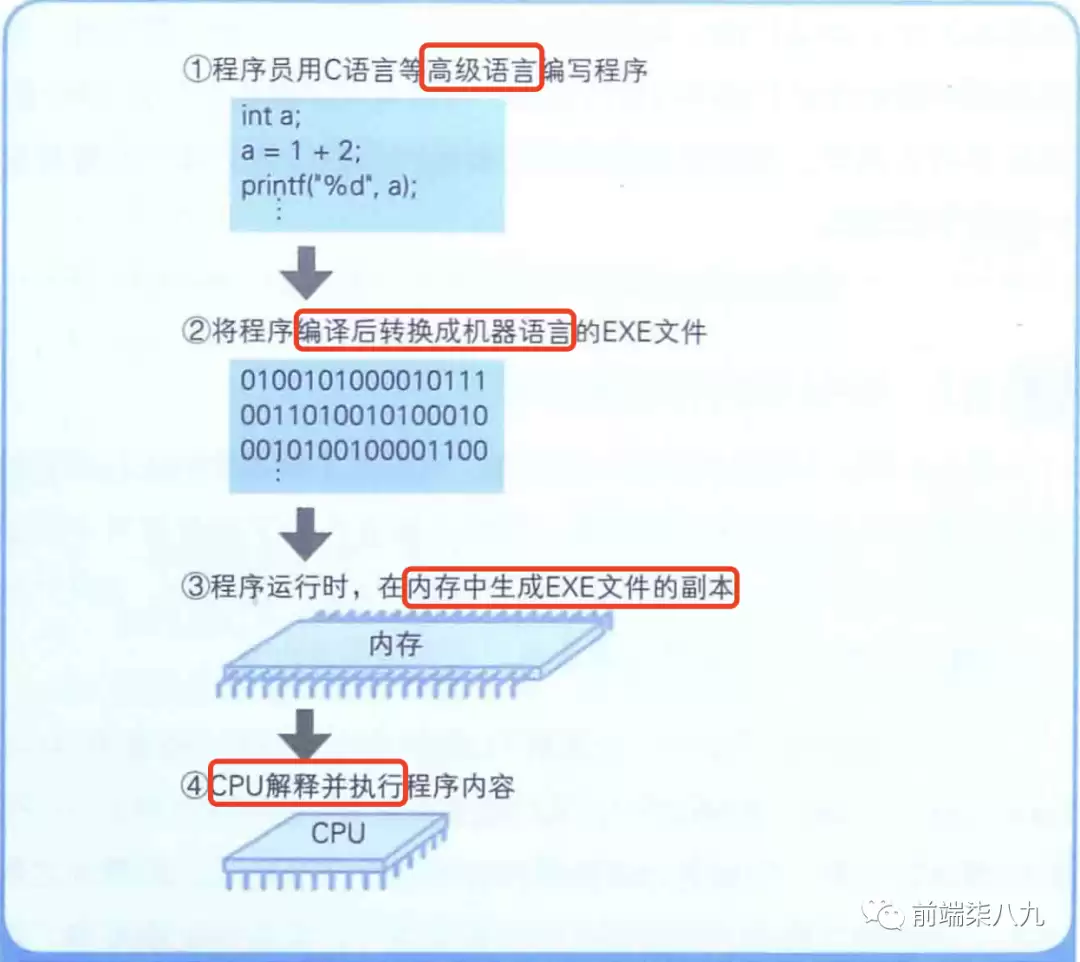

程序运行流程示意图

CPU和内存都是由大量晶体管组成的 「电子部件」 ，通常被称为集成电路（Integrated Circuit）。

❝从功能角度来看，CPU的内部由 「寄存器」 、 「控制器」 、 「运算器」 、 「时钟」 四个核心部件组成，各部分通过 「电流信号」 相互连通。

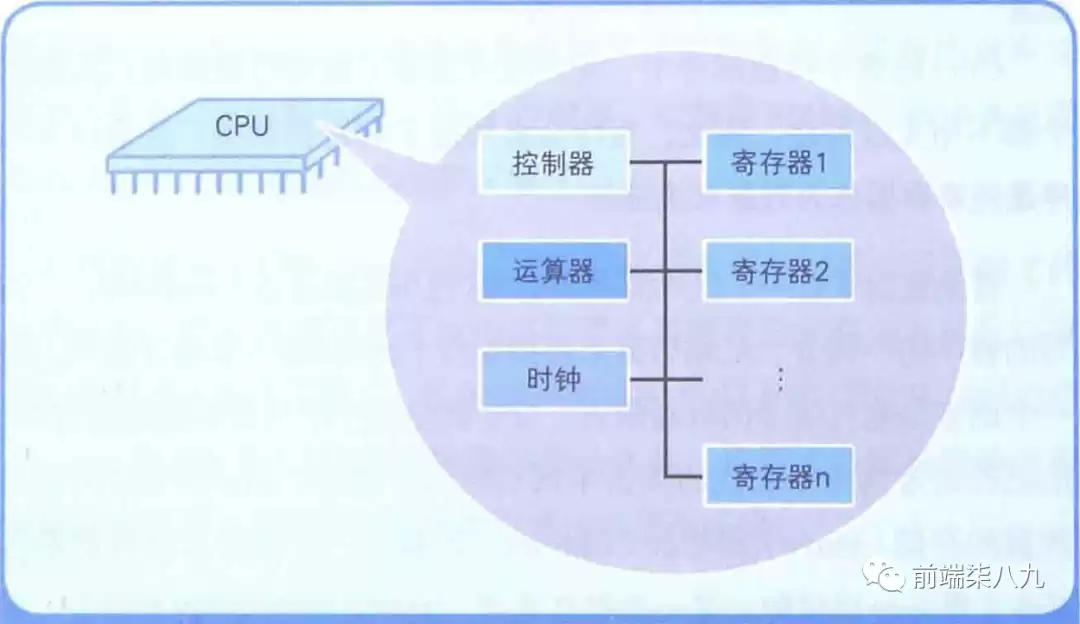

CPU的四个组成部分图示

1. 「寄存器」
   • 用于 「缓存」 指令、数据等处理对象，可视为**「一种特殊的内存」**
   • 根据类型不同，一个CPU内部通常有20~100个寄存器
2. 「控制器」
   • 负责将 「内存」 中的指令和数据读取到**「寄存器」**中
   • 并根据指令执行结果来 「控制」 整个计算机的运作
3. 「运算器」
   • 负责对**「从内存读入寄存器的数据」**进行算术和逻辑运算
4. 「时钟」
   • 负责发出CPU开始计时的**「时钟信号」**，同步各部件工作
