针对ChatGPT在FPGA设计中的应用进行测试，验证其能编写Verilog流水灯程序并生成TCL脚本，结果表明ChatGPT可辅助工程师提升开发效率，尤其在脚本编写等薄弱环节具有显著应用潜力。

在FPGA设计中，如何有效利用ChatGPT提升开发效率？本文将通过实际测试，展示ChatGPT在编写Verilog代码、生成TCL脚本等方面的能力，并探讨其在FPGA领域未来的应用潜力。

一、ChatGPT简介

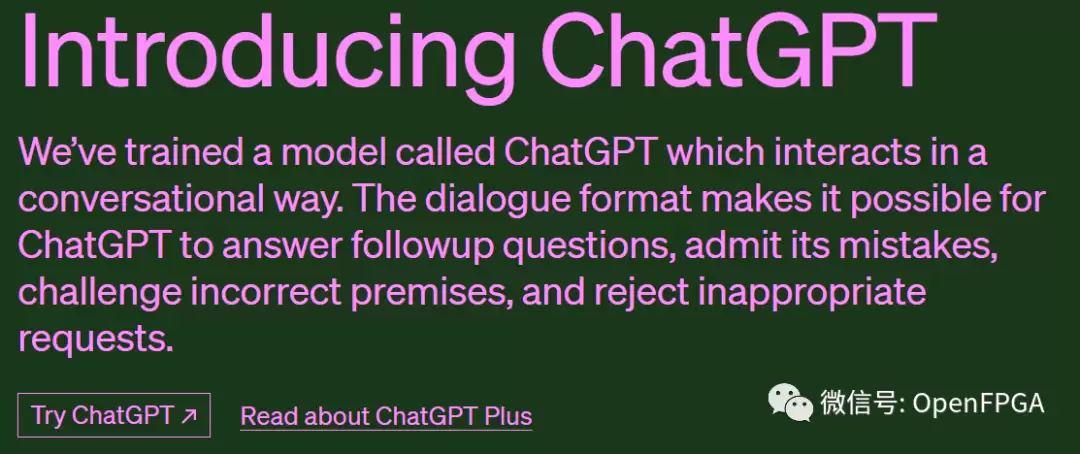

ChatGPT是由OpenAI提出的大型预训练语言模型，基于深度学习技术，能够生成文本、进行文本分类和问答等任务。科技即生产力，自从发布以来，它在各大论坛和网站上引起了广泛关注。FPGA工程师通常“软件”方面的能力相对薄弱，比如脚本编写等，而ChatGPT或许能弥补这一短板。

二、测试ChatGPT的HDL编码能力

我们首先测试ChatGPT在HDL（硬件描述语言）方面的编码能力，用Verilog写一个简单的流水灯程序。

2.1 流水灯程序示例

以下是ChatGPT生成的代码：

module shift_register(
    input clk,
    input reset,
    output reg [7:0] led);

reg [7:0] shift_reg;

initial begin
    shift_reg = 8'h01;
end

always @(posedge clk) begin
    if (reset) begin
        shift_reg <= 8'h01;
    end else begin
        shift_reg <= {shift_reg[6:0], shift_reg[7]};
    end
end

assign led = shift_reg;

endmodule

说明：该模块包含一个8位移位寄存器，通过时钟推进，每个周期将寄存器向左移动一位。模块还包含复位信号，复位时寄存器重置为初始状态（LED最低位亮）。移位寄存器的输出直接赋给LED灯。

注意：此代码基本功能实现了，但存在无法综合的小BUG，例如initial语句在FPGA综合中通常不被支持（某些工具允许，但推荐使用复位逻辑初始化）。对于初学者来说，可以顺着这个思路修改优化，很快就能实现一个可综合的流水灯。
