学校配电系统的稳定性，直接关系到教学、科研以及日常生活的正常运转。电力监控系统在此场景下的核心使命，是对变压器、柴油发电机、断路器及其他关键设备进行持续监测、测量、记录与报警，同时与保护装置、远方调度中心以及各类子系统保持实时联动。这样，供电系统的运行状态与潜在隐患便能一目了然；一旦发生故障，也可快速定位并迅速排除，最终目标始终是提升学校供电的可靠性。

具体而言，该系统主要覆盖开闭所与10/0.4kV变电所。对于高压回路，系统配置微机保护装置与多功能仪表，实现精准保护与监控；对于0.4kV出线回路，则配备多功能计量仪表，用于测控电气参数与能耗情况。同时，柴油发电机、无功补偿装置、有源滤波装置、UPS、隔离电源系统等学校关键设备，也全部纳入监测范围，确保无死角覆盖。

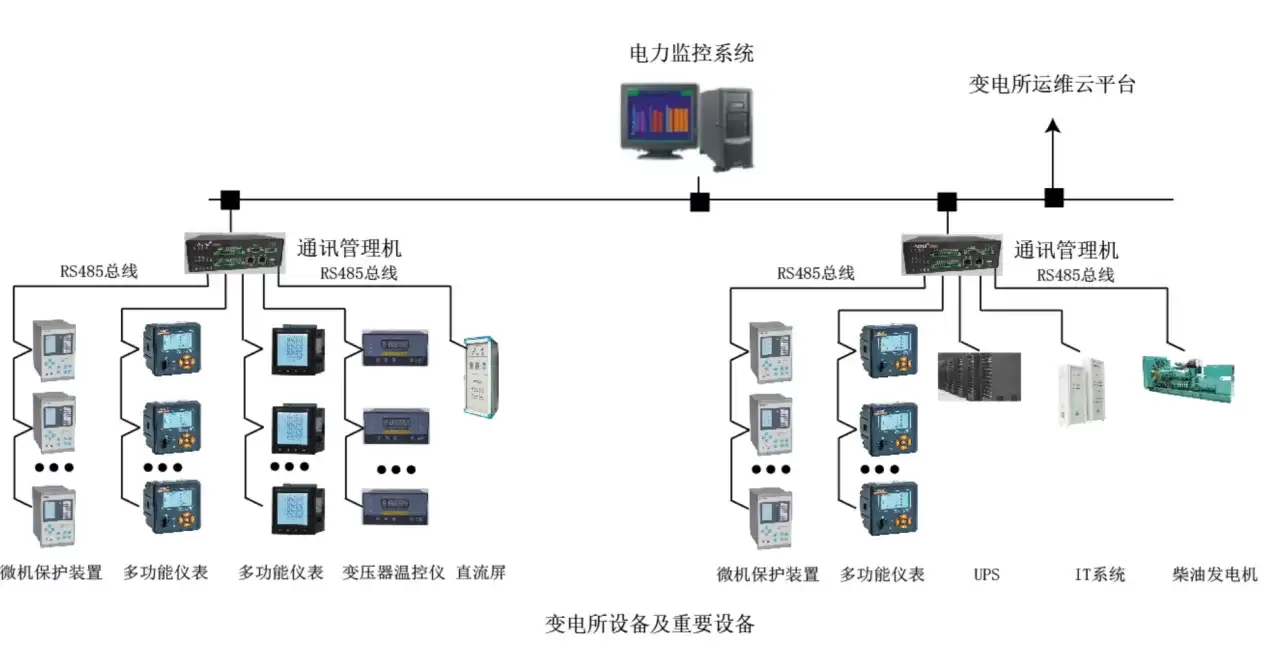

在架构设计上，系统采用分布式结构。微机保护装置、多功能仪表、变压器温控器、直流屏、柴油发电机控制屏等设备，通过RS485总线或以太网接入智能网关，经协议转换与数据处理后，统一上传至电力监控平台。以此实现遥测、遥信、遥控以及异常报警等功能的全面打通，形成高效的数据闭环。

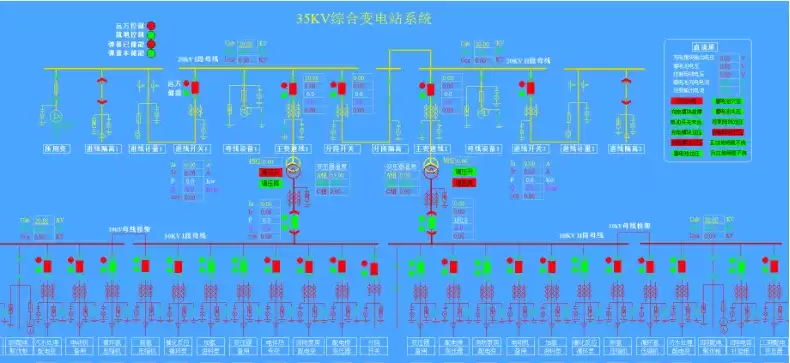

从人机交互角度看，系统界面设计非常友好。它以配电一次图的形式直观展示配电线路的运行状态，实时显示各回路的电压、电流、功率、功率因数、电能等电参数，并动态监测断路器、隔离开关、地刀的分合状态，以及柴油发电机运行状态、柴油液位、UPS状态、电池信息等。所有故障与告警信号均在界面上一目了然，便于运维人员快速掌握全局。

在配电一次图上，点击任意回路即可直接查看该回路的详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能。系统还支持查看24小时相电流趋势曲线，这对分析负荷变化规律、优化用电策略非常有帮助。

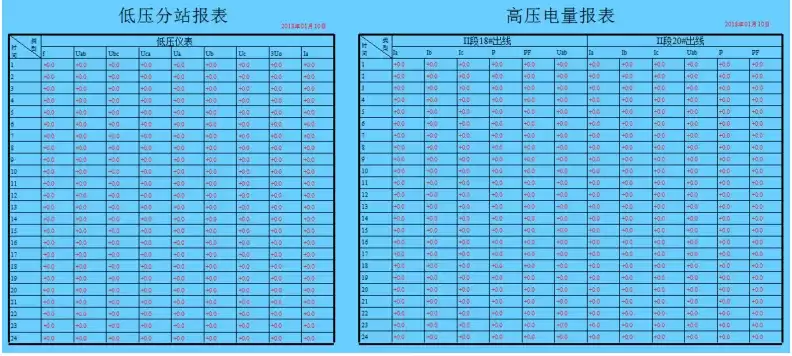

用户还可以查询任何回路或设备在指定时间范围内的运行参数，报表中会详细列出各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等关键指标，方便进行精细化的能耗分析与决策。

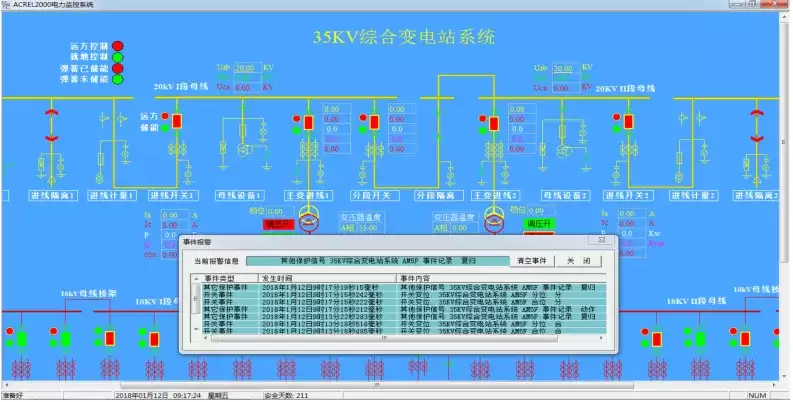

在报警能力方面，系统表现同样出色。它能够对配电回路的断路器、隔离开关、接地刀分合动作等遥信变位，以及保护动作、事故跳闸等事件发出告警。更实用的是，系统支持实时语音报警——所有事件发生时都会自动播放语音告警信息。这一功能在实际运维中至关重要，尤其夜间值班人员未必时刻紧盯屏幕，语音告警能确保第一时间响应，大大降低事故扩大风险。

事件记录与历史追溯也是系统的一大亮点。电力监控系统会将遥信变位、保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等各类事件完整存储，方便管理人员进行历史追溯、查询统计与事故分析。对于需要长期稳定运行的学校场景，这套机制的价值不言而喻，能够有效支撑故障复盘与预防性维护。

报表体系方面，系统以丰富的报表支撑计量体系的完整性。它具备定时抄表汇总统计功能，用户可以自由查询任意时间段内各配电节点的用电情况——包括进线用电量与各分支回路消耗电量的统计分析报表。这样，能耗数据不再是黑盒，而是随时可调阅的透明信息，为节能管理提供数据基础。

安全层面，系统内置了用户权限管理功能。不同级别用户拥有不同的登录名、密码与操作权限，可以有效防止未经授权的操作（如遥控操作、数据库修改等）。这套机制为系统运行、维护和管理提供了可靠的安全保障，确保操作人员各司其职。

远程控制能力同样值得关注。配电系统维护人员可以通过监控系统主界面，点击相应断路器的遥信点，调出遥控操作界面，及时执行调度指令或站内操作命令。对于需要快速响应的场景，远程操作意味着时间与效率的双重提升，尤其适用于紧急故障处理与日常调度。

最后，系统还具备强大的通信状态监视功能。它可以实时监视接入系统所有设备的通讯状态，完整显示整个系统网络结构，并在线诊断设备通讯是否正常。一旦出现网络异常，系统会自动在界面上显示故障设备或元件及其故障部位。凭借这套诊断能力，运维人员能迅速定位问题所在，避免“黑箱”式的排查，大幅提升故障处理效率。
