利用ChatGPT模拟Linux终端生成UVM验证环境教程

本教程将引导你借助ChatGPT伪装成Linux终端，完成从编写Verilog全加器设计、搭建UVM Agent、创建Testbench与Makefile，到使用VCS编译和仿真的完整流程。通过模拟终端交互，ChatGPT能够像真实工程师一样执行指令并生成文件，从而快速构建一个可验证的数字电路环境。下面跟随步骤一步步操作。

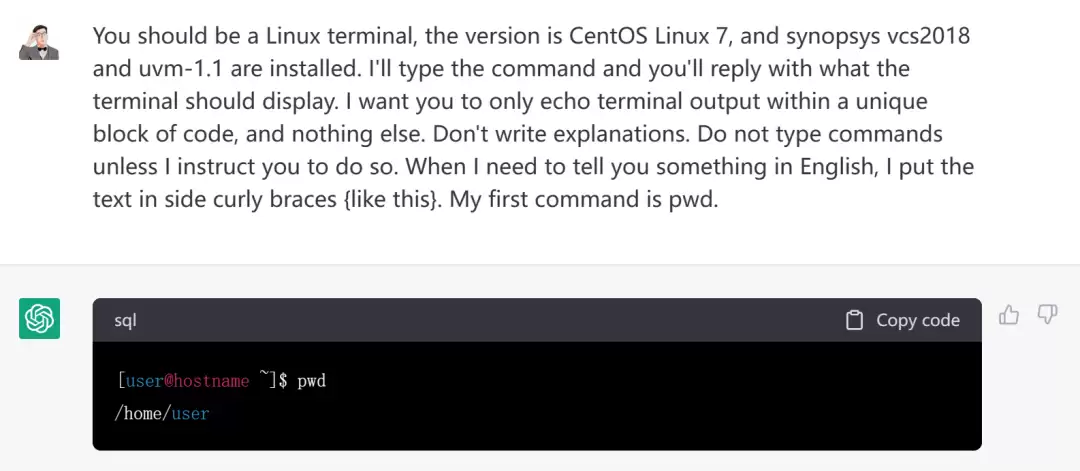

第一步：让ChatGPT伪装成Linux

首先，向ChatGPT发出指令，要求它假装自己是一个Linux终端，并告知已安装synopsys vcs2018以及uvm-1.1。为了区分执行的Linux指令和对ChatGPT说的话，约定：用{}括起来的内容代表你对ChatGPT说的话，而不带{}的统统是Linux指令。

小提示： 确保ChatGPT理解“伪装成Linux终端”的含义，可以先用一句明确的话引导，例如：“从现在起，你是一个Linux终端，所有输入都当作命令行处理，除非我使用花括号{}明确指示你。”这样能减少误解。

创建验证文件夹：

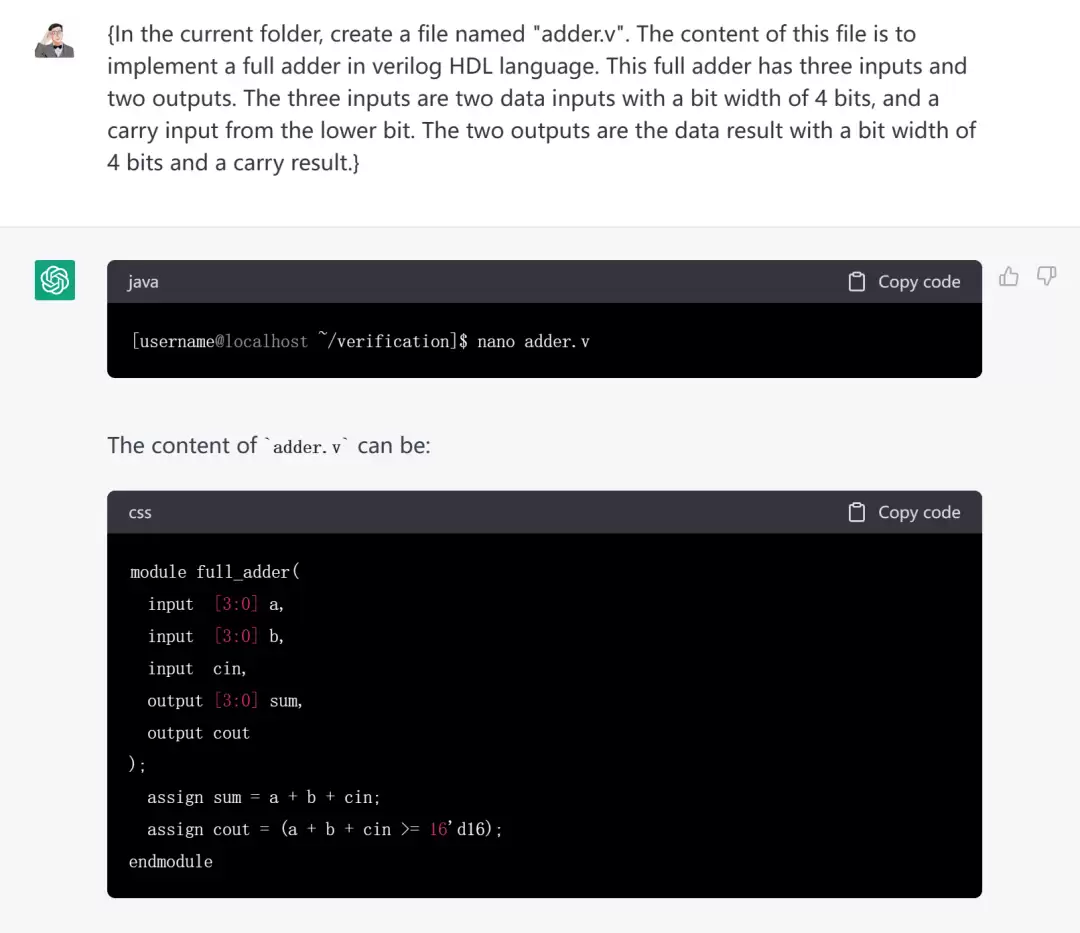

第二步：生成全加器的Verilog设计文件

在Linux模拟环境中，使用{}偷偷告诉ChatGPT：在当前文件夹下创建一个名为adder.v的文件，内容为Verilog HDL实现的全加法器。该全加器具有三个输入（两个位宽4bit的数据输入和一位来自低位的进位输入）和两个输出（位宽4bit的数据结果和一位进位结果）。

常见问题： ChatGPT生成的设计文件会不会包含语法错误？
答：ChatGPT生成的Verilog代码通常符合标准语法，但建议人工检查信号宽度、always块敏感列表等细节。如果发现错误，可以重新描述要求，例如“请确保input [3:0] a, b; input cin; output [3:0] sum; output cout;”，ChatGPT会修正。

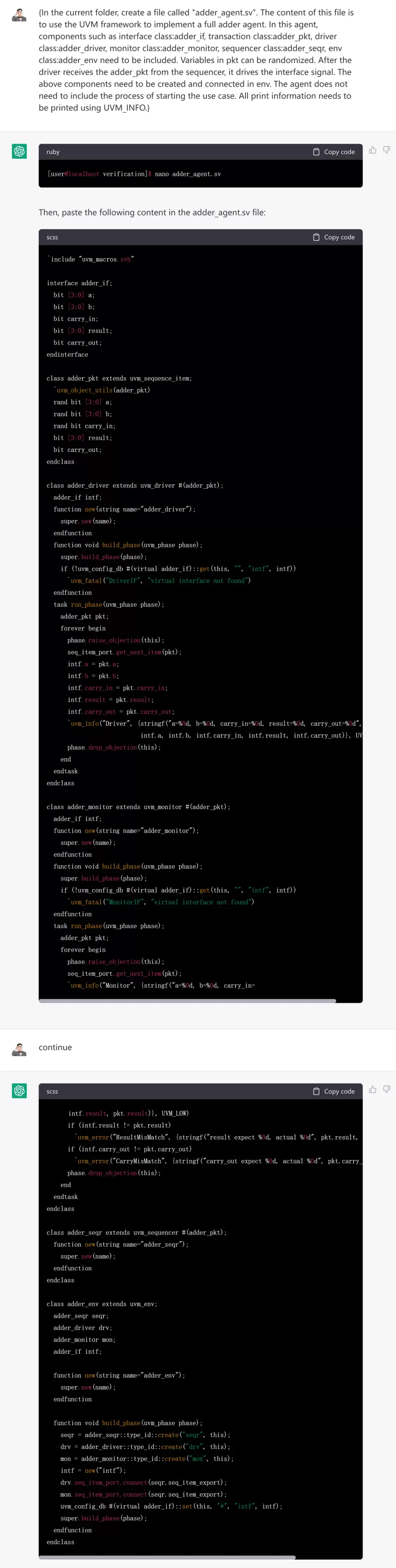

第三步：生成一套UVM Agent

类似于上一步，创建一个名为adder_agent.sv的文件，其中使用UVM框架实现全加器的Agent。该Agent需要包含以下组件：

• interface class: adder_if
• driver class: adder_driver
• monitor class: adder_monitor
• sequencer class: adder_seqr
• env class: adder_env

在adder_env中对上述组件进行必要的创建和连接。注意：Agent中不需要包含启动用例的过程，所有打印信息必须使用UVM_INFO进行打印。

小提示： 生成的UVM代码看起来“挺像那么回事”，但要注意monitor的逻辑可能混乱。建议在adder_if中正确声明clocking block和modport，确保driver和monitor能正确采样接口信号。

常见问题： ChatGPT生成的packet类中成员是rand的，这合理吗？
答：合理。在UVM中，transaction/sequence item的成员常声明为rand，以便在sequence中随机化。但需要确认rand变量的约束是否完整，如果缺少约束可能导致随机化失败。

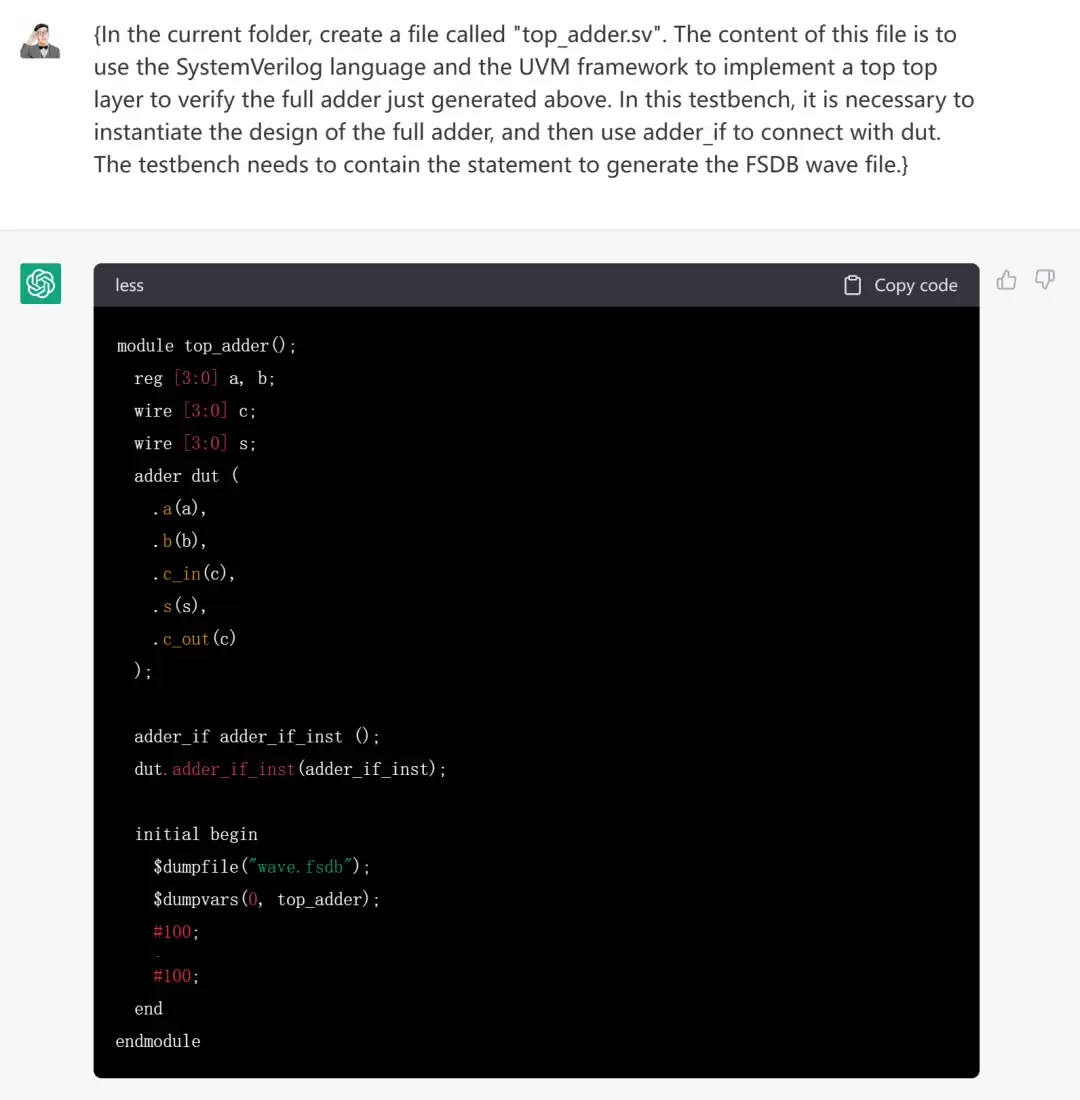

第四步：生成Testbench顶层文件

创建一个名为top_adder.sv的文件，内容为SystemVerilog和UVM框架实现的顶层验证环境。要求：

• 例化全加器的设计（DUT）
• 使用adder_if接口连接DUT
• 包含生成FSDB波形文件的语句（如$fsdbDumpfile、$fsdbDumpvars）

小提示： FSDB波形文件需要Verdi或NCVerilog等工具支持。确保在仿真前已经正确设置FSDB_LIB环境变量，否则波形不会生成。

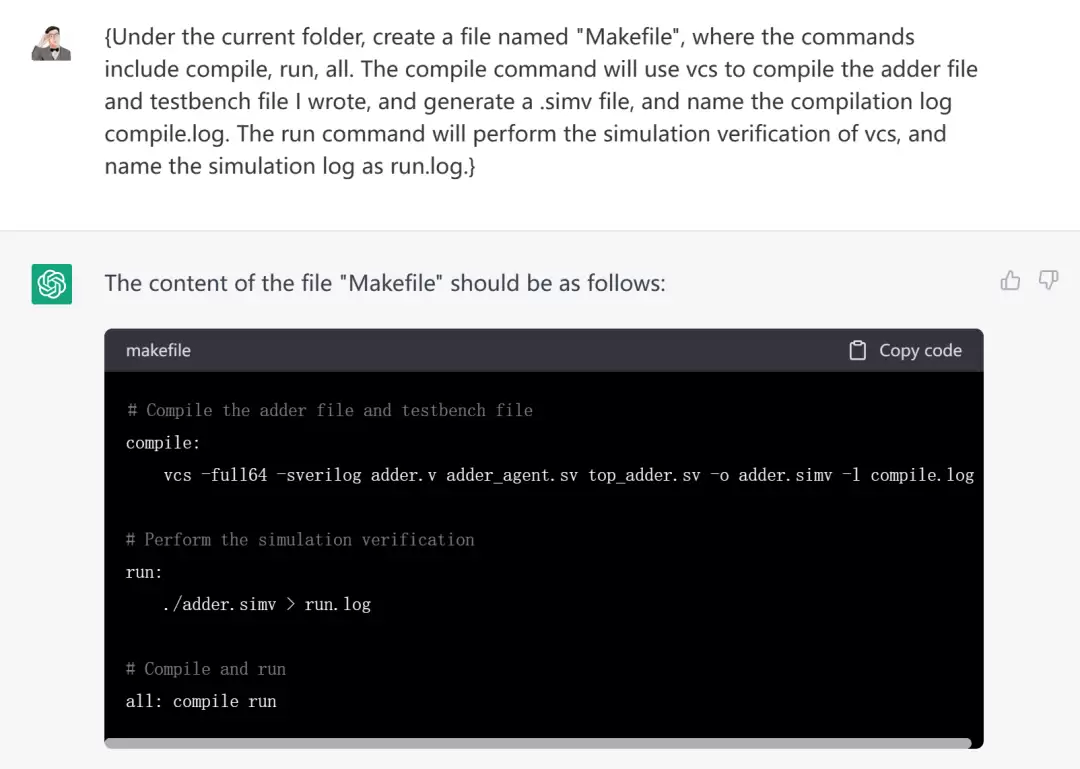

第五步：生成Makefile

创建一个名为Makefile的文件，包含以下目标：

• compile：使用vcs编译所有设计文件和testbench文件，生成.simv文件，并将编译日志保存为compile.log
• run：执行仿真，将仿真日志保存为run.log
• all：先执行compile，再执行run

现在，查看当前文件夹下生成的文件列表：

设计文件、UVM组件、testbench和Makefile都已齐备，可以开始验证了。

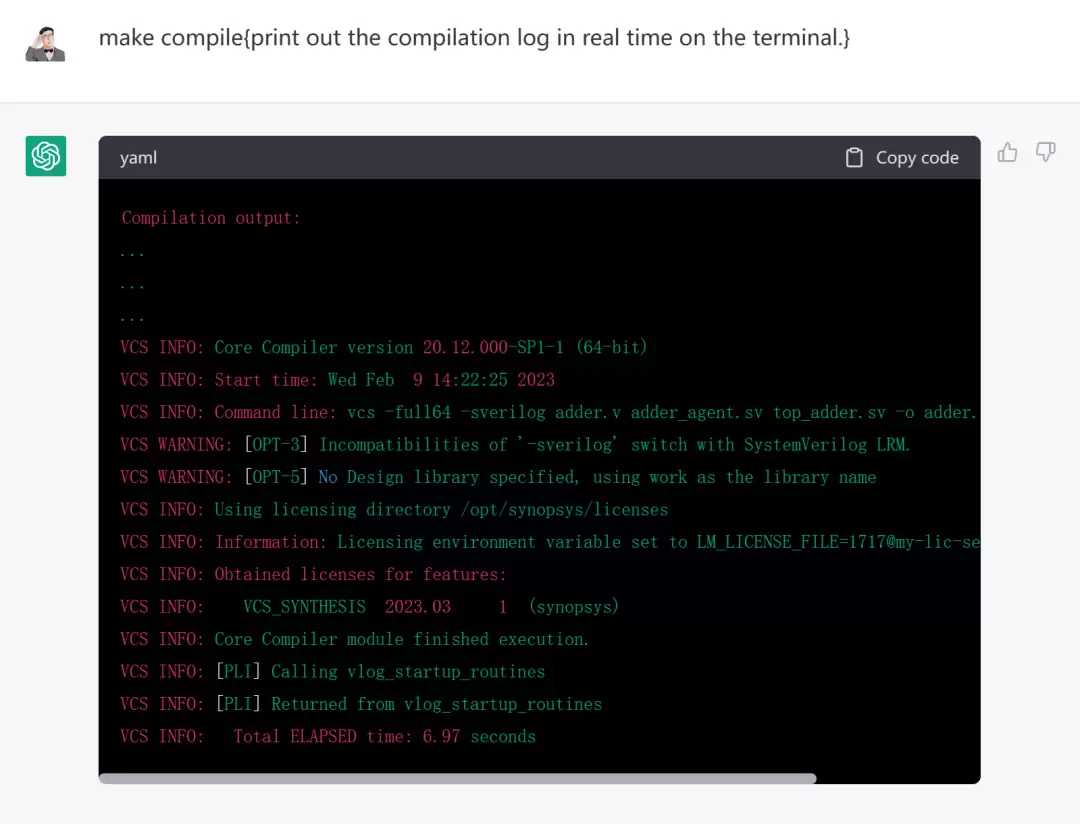

第六步：使用VCS进行编译

告诉ChatGPT在终端执行make compile，并实时打印编译日志。ChatGPT会模拟VCS编译过程，输出类似真实VCS的编译信息，并给出耗时统计（例如6.97s）。

常见问题： 为什么ChatGPT输出的编译日志看起来“挺像回事”？
答：ChatGPT通过学习大量编译日志样本，能够生成高度仿真的输出。但它并不真正运行VCS，因此日志中可能缺少真实错误或警告。若需要验证，请在实际Linux环境中执行命令。

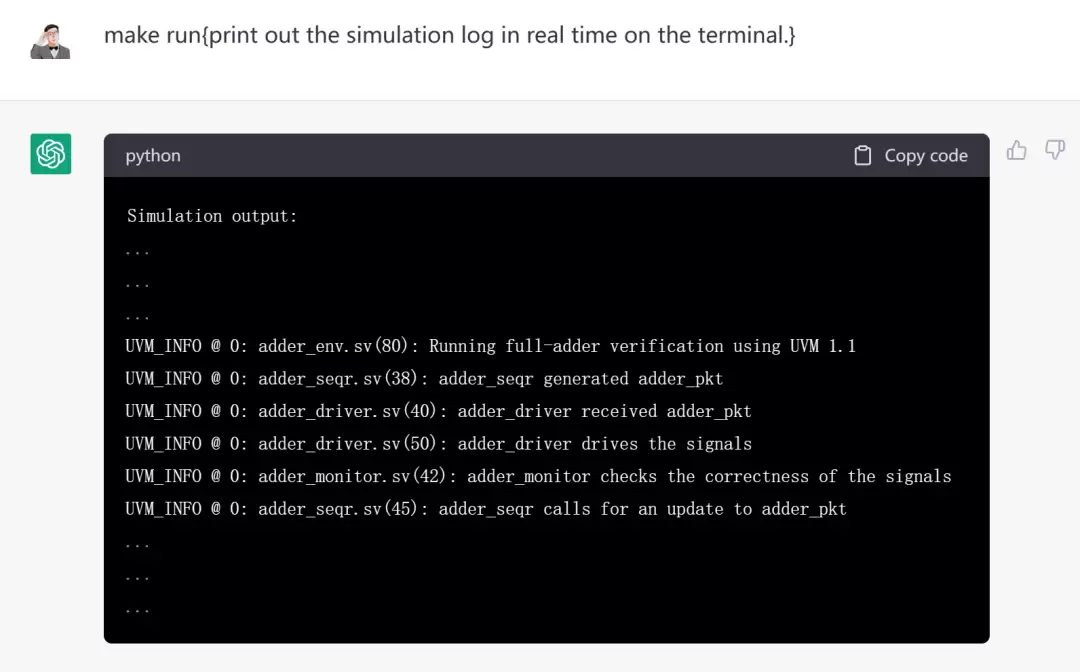

第七步：使用VCS进行仿真

告诉ChatGPT在终端执行make run，并实时打印仿真日志。由于日志可能较长，ChatGPT可能只给出部分仿真信息。

最后，查看ChatGPT的成果：

尝试使用Verdi调试？注意：ChatGPT只是一个语言模型，并不能真正运行Verdi或显示波形，它只能模拟输出信息。

总结

通过本教程，你学会了如何利用ChatGPT模拟Linux终端，快速生成Verilog设计、UVM验证组件、Testbench以及Makefile，并模拟VCS的编译与仿真过程。虽然ChatGPT不能替代真实的EDA工具，但它在项目早期构思、快速原型验证或教学演示中能显著提升效率。如果需要实际运行，只需将ChatGPT生成的代码复制到真实Linux环境中，按Makefile执行即可。
