前言

在机器人导航系统中，准确确定移动机器人的状态（位置与朝向）是核心任务之一。传统方法通常依赖占据栅格地图等显式表示，但这类地图在复杂室内环境中可能不够精确。本教程将介绍一种基于2D激光雷达和神经辐射场（NeRF）的隐式场景表示方法，并将其集成到标准蒙特卡罗定位（MCL）系统中，实现高精度、快收敛的室内全局定位。

主要贡献

• 提出一种名为神经占据场的隐式场景表示模型，用于替代传统的二维地图。
• 基于该隐式地图设计了一个高性能的观测模型，并整合到基于2D激光的全局定位系统中。
• 在多个公开数据集和自己收集的数据集上进行了实验评估，结果表明与传统场景表示（如占据栅格地图、希尔伯特地图）相比，本方法在全局定位精度、收敛速度和实时性方面均具有竞争力。

主要方法

隐式场景表示（神经占据场）

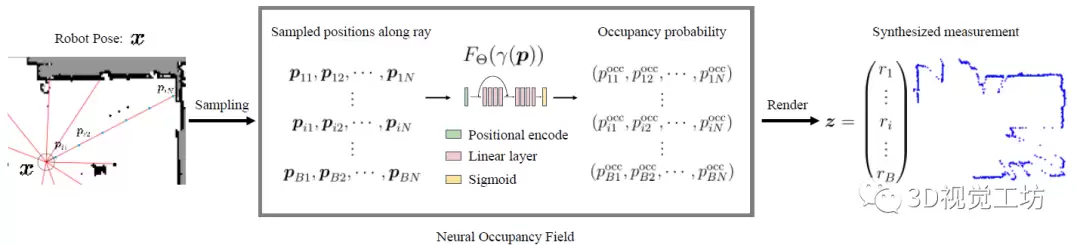

我们使用一组已知准确姿态的2D激光数据作为训练样本。具体流程如下：

1. 根据每个样本的姿态和2D激光雷达的内参，计算每条射线的方向。
2. 在每条射线上均匀采样N个空间点。
3. 将每个空间点p输入神经网络，输出该点对应的占据概率 p_occ。

接着，对每条射线使用光线投射（ray-casting）算法，根据采样点的深度 m 及其占据概率 p_occ 渲染出射线对应的深度值：

最终，网络能够估计出在当前机器人姿态下可能观测到的2D激光扫描数据。为优化神经网络参数，我们使用以下损失函数：

• 几何损失：预测值与真实2D激光扫描之间的 L1损失：

• 占据概率正则化：通过负对数似然约束，使预测的占据概率接近1（被占据）或0（不被占据）：

• 总损失函数：


小提示：训练神经网络时，建议使用Adam优化器，学习率设为1e-4，批量大小根据GPU内存调整（例如32或64）。通常训练100个epoch即可收敛。

常见问题：为什么采用隐式表示而不是传统的栅格地图？
答：隐式表示（如神经占据场）可以学习到更平滑、更连续的场景几何，尤其在传感器噪声大或数据稀疏的情况下，泛化能力更强，能预测未观测区域的激光扫描。

全局定位系统（集成MCL）

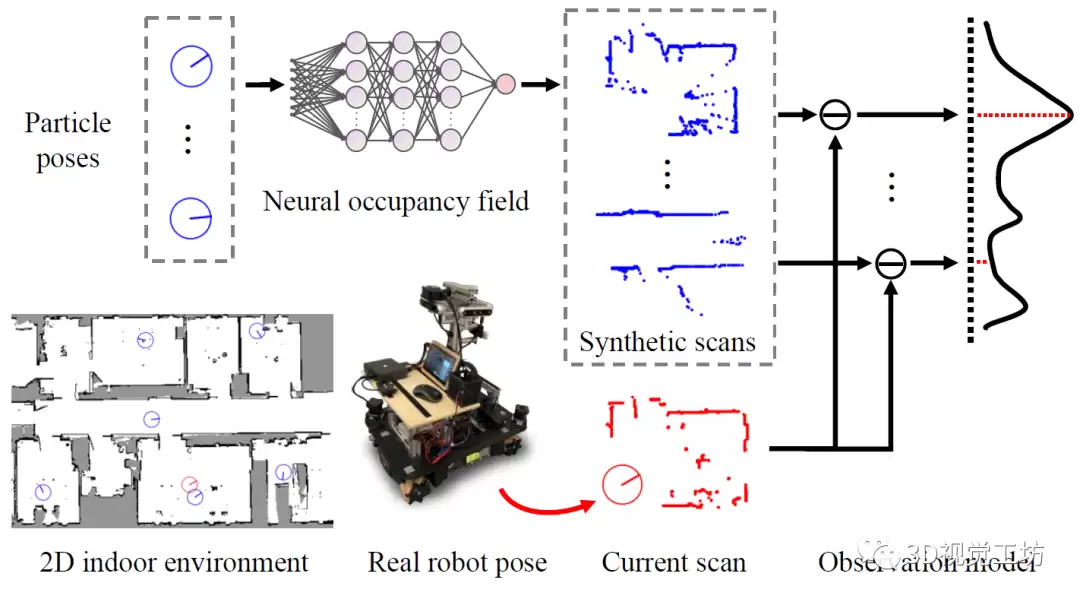

当神经网络训练完成后，我们可以预测任意机器人姿态对应的2D激光观测。因此，将其作为观测模型嵌入到标准蒙特卡罗定位（MCL）框架中。MCL系统的工作流程如下：

1. 在初始阶段，随机撒下大量“粒子”，每个粒子代表一个假设的机器人姿态，并赋予初始权重。
2. 机器人在环境中移动时，基于隐式表示的观测模型会根据每个粒子的姿态，预测该姿态下的2D激光扫描。
3. 计算预测扫描与真实激光数据的相似度，并以此更新粒子权重。
4. 执行重采样：移除低权重粒子，保留并复制高权重粒子。
5. 重复迭代，粒子逐步收敛到真实姿态附近。
6. 最后，对收敛后的粒子进行加权平均，得到最终估计的机器人姿态。

小提示：粒子的初始数量建议设为1000~5000，可根据环境复杂度调整。如果环境较大，可适当增加粒子数以保证覆盖度，但需平衡实时性。

常见问题：粒子滤波会不会陷入局部最优？
答：通过合理的初始分布（例如均匀撒点）和观测模型的精准度，本方法能有效避免早期陷入局部最优。实验表明，即使初始姿态完全未知，系统也能快速收敛到正确位置。

主要结果

室内全局定位实验

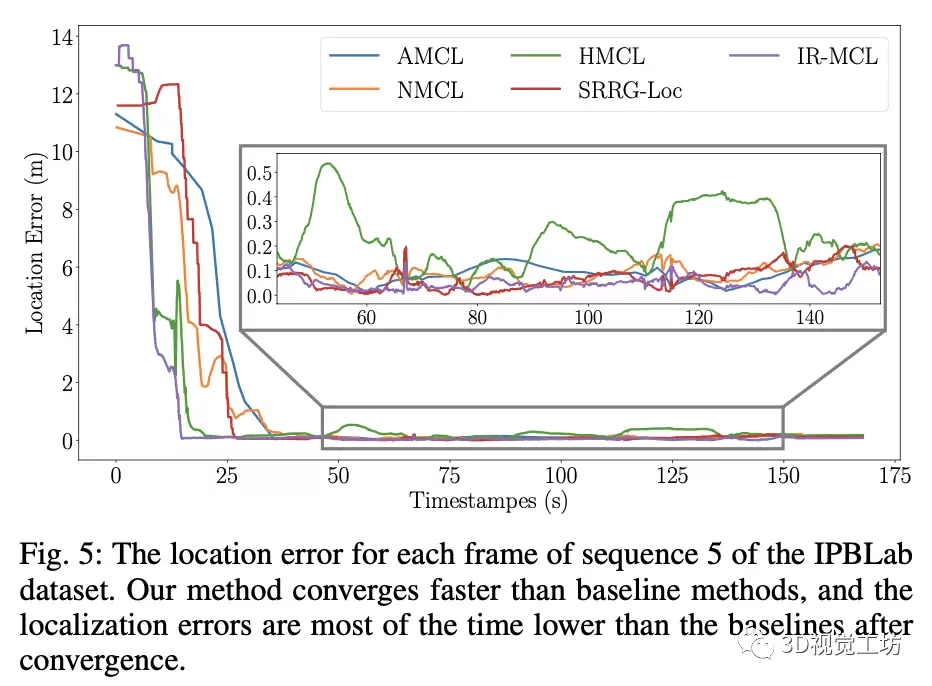

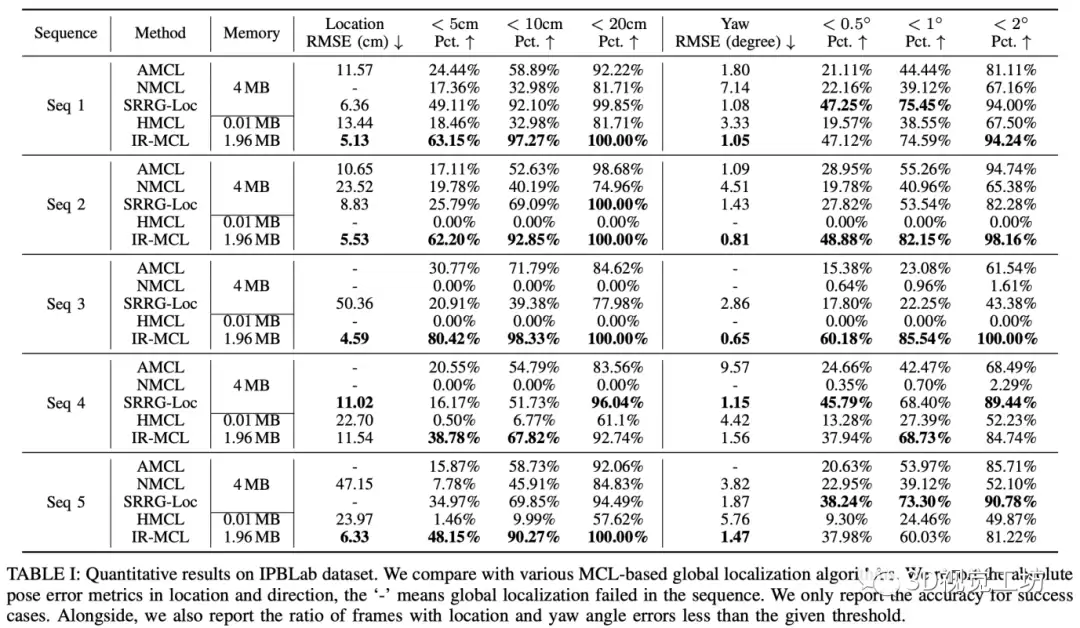

我们以现有蒙特卡罗定位算法为基线，在自己收集的数据集上对比了全局定位精度。实验结果如下：

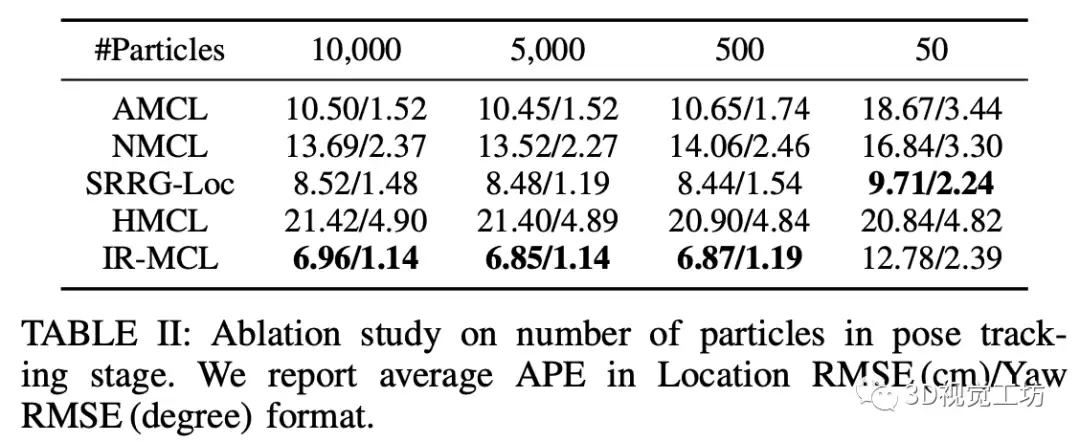

从图表可以看出，本方法在定位精度上达到了SOTA（当前最优），并且收敛速度显著快于传统方法。此外，即使粒子数量减少（例如从3000降至500），本方法的姿态追踪能力依然保持稳定。

观测模型评估

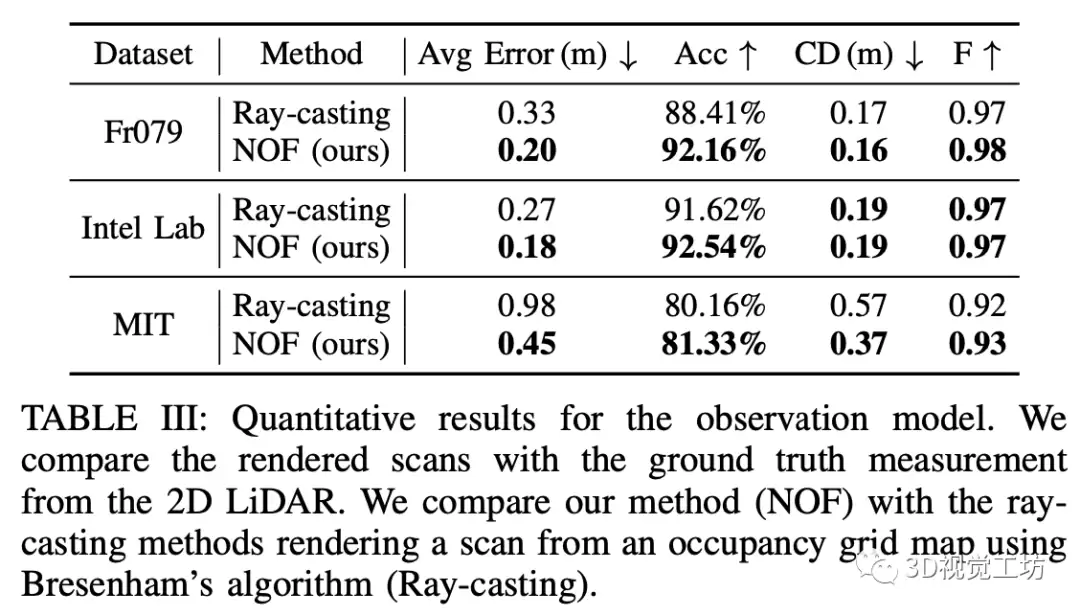

我们在三个经典室内数据集（Freiburg Building 079、Intel Lab、MIT CSAIL）上对比了隐式场景表示与传统栅格地图的观测模型性能。结果如下：

实验证明：

• 在训练数据充足时，隐式地图的预测精度与栅格地图相当或更优。
• 在数据稀疏的场景（如MIT CSAIL数据集）中，隐式地图展现出更强的泛化能力，能够准确预测未包含在训练集区域中的激光扫描。

常见问题：隐式地图训练需要多长时间？
答：以单张GTX 1080Ti显卡为例，训练一个场景（约1000组激光数据）大约需要10~20分钟。实际应用中可根据场景复杂度调整网络层数（建议3~4层全连接层，每层128个神经元）。

总结

本教程详细介绍了如何利用2D激光雷达和神经辐射场（NeRF）的隐式表示（神经占据场）来提升室内移动机器人的全局定位性能。通过将训练好的隐式地图作为观测模型集成到MCL框架中，系统能够更准确地估计机器人姿态，尤其在数据稀疏或噪声较大的环境中表现出显著优势。项目代码已开源（https://github.com/PRBonn/ir-mcl），读者可自行复现和扩展。
